Переналагоджуваний базуючий модуль

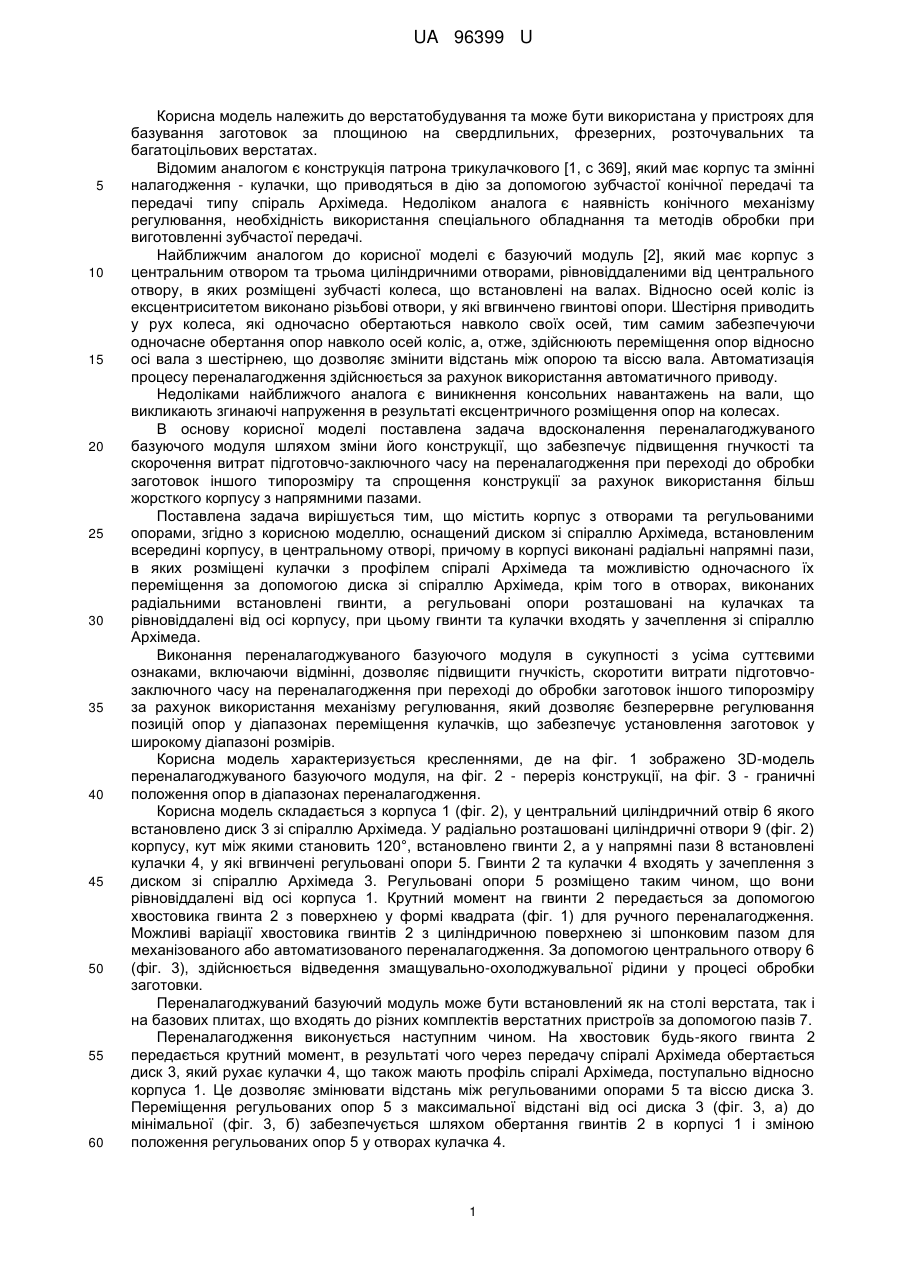

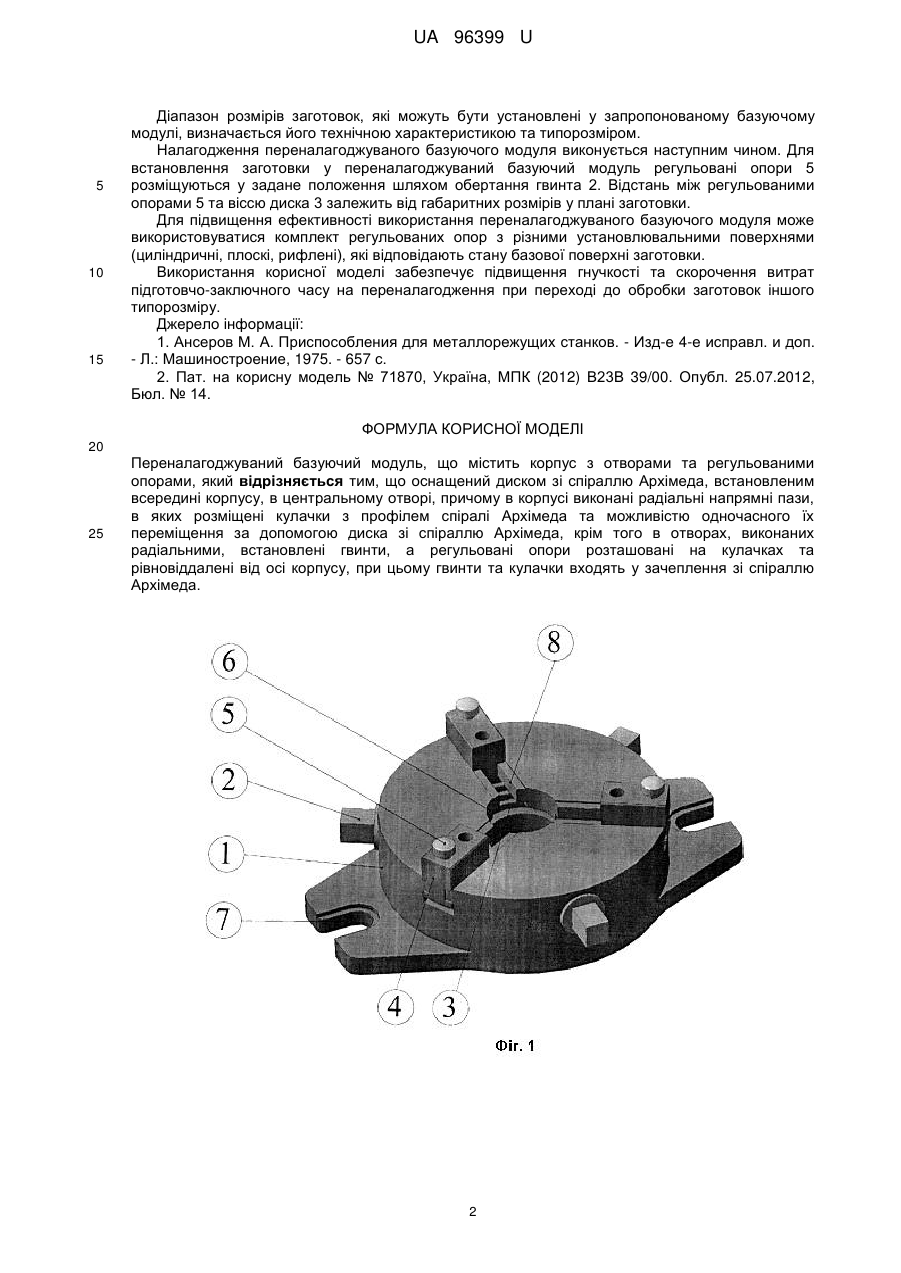

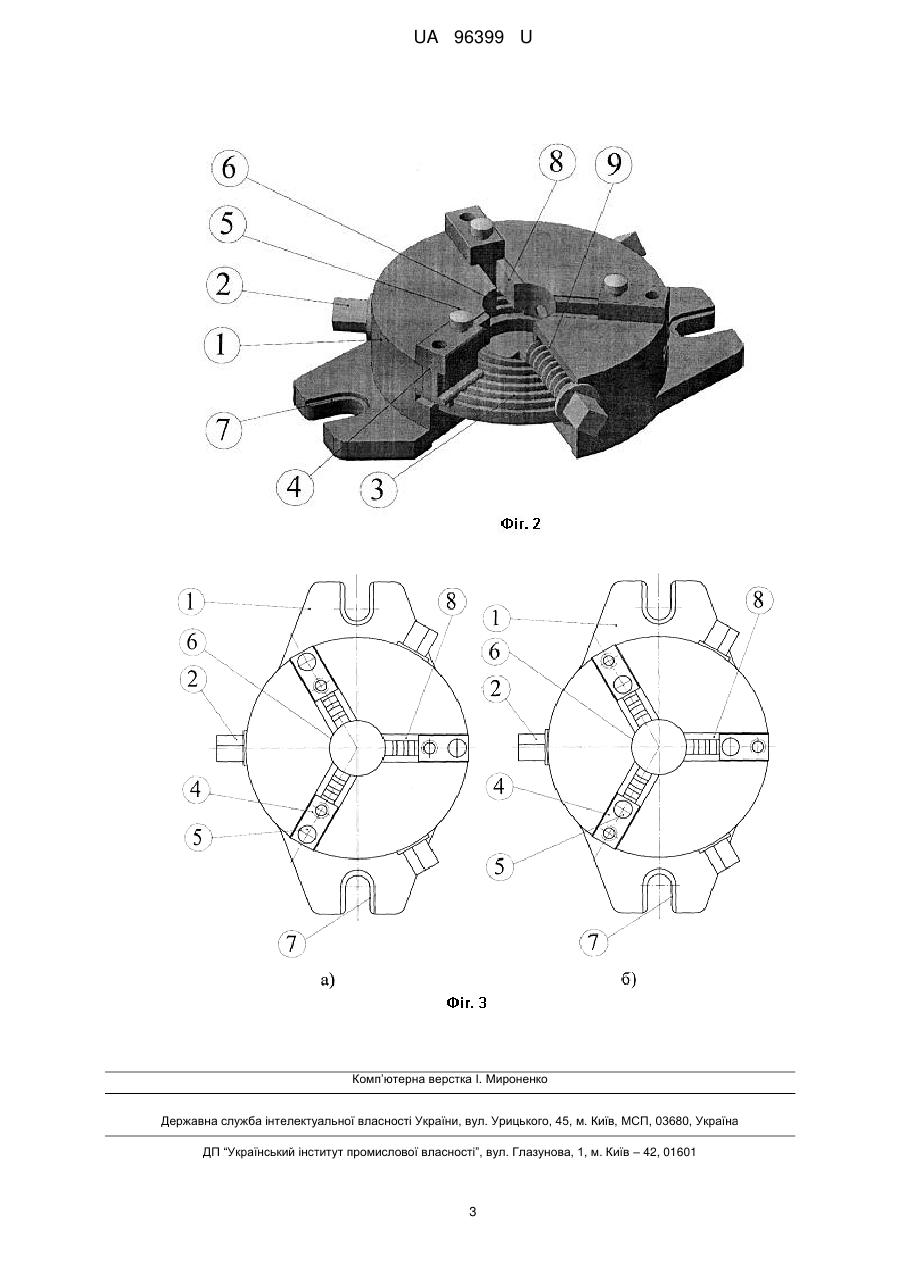

Реферат: UA 96399 U UA 96399 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до верстатобудування та може бути використана у пристроях для базування заготовок за площиною на свердлильних, фрезерних, розточувальних та багатоцільових верстатах. Відомим аналогом є конструкція патрона трикулачкового [1, с 369], який має корпус та змінні налагодження - кулачки, що приводяться в дію за допомогою зубчастої конічної передачі та передачі типу спіраль Архімеда. Недоліком аналога є наявність конічного механізму регулювання, необхідність використання спеціального обладнання та методів обробки при виготовленні зубчастої передачі. Найближчим аналогом до корисної моделі є базуючий модуль [2], який має корпус з центральним отвором та трьома циліндричними отворами, рівновіддаленими від центрального отвору, в яких розміщені зубчасті колеса, що встановлені на валах. Відносно осей коліс із ексцентриситетом виконано різьбові отвори, у які вгвинчено гвинтові опори. Шестірня приводить у рух колеса, які одночасно обертаються навколо своїх осей, тим самим забезпечуючи одночасне обертання опор навколо осей коліс, а, отже, здійснюють переміщення опор відносно осі вала з шестірнею, що дозволяє змінити відстань між опорою та віссю вала. Автоматизація процесу переналагодження здійснюється за рахунок використання автоматичного приводу. Недоліками найближчого аналога є виникнення консольних навантажень на вали, що викликають згинаючі напруження в результаті ексцентричного розміщення опор на колесах. В основу корисної моделі поставлена задача вдосконалення переналагоджуваного базуючого модуля шляхом зміни його конструкції, що забезпечує підвищення гнучкості та скорочення витрат підготовчо-заключного часу на переналагодження при переході до обробки заготовок іншого типорозміру та спрощення конструкції за рахунок використання більш жорсткого корпусу з напрямними пазами. Поставлена задача вирішується тим, що містить корпус з отворами та регульованими опорами, згідно з корисною моделлю, оснащений диском зі спіраллю Архімеда, встановленим всередині корпусу, в центральному отворі, причому в корпусі виконані радіальні напрямні пази, в яких розміщені кулачки з профілем спіралі Архімеда та можливістю одночасного їх переміщення за допомогою диска зі спіраллю Архімеда, крім того в отворах, виконаних радіальними встановлені гвинти, а регульовані опори розташовані на кулачках та рівновіддалені від осі корпусу, при цьому гвинти та кулачки входять у зачеплення зі спіраллю Архімеда. Виконання переналагоджуваного базуючого модуля в сукупності з усіма суттєвими ознаками, включаючи відмінні, дозволяє підвищити гнучкість, скоротити витрати підготовчозаключного часу на переналагодження при переході до обробки заготовок іншого типорозміру за рахунок використання механізму регулювання, який дозволяє безперервне регулювання позицій опор у діапазонах переміщення кулачків, що забезпечує установлення заготовок у широкому діапазоні розмірів. Корисна модель характеризується кресленнями, де на фіг. 1 зображено 3D-модель переналагоджуваного базуючого модуля, на фіг. 2 - переріз конструкції, на фіг. 3 - граничні положення опор в діапазонах переналагодження. Корисна модель складається з корпуса 1 (фіг. 2), у центральний циліндричний отвір 6 якого встановлено диск 3 зі спіраллю Архімеда. У радіально розташовані циліндричні отвори 9 (фіг. 2) корпусу, кут між якими становить 120°, встановлено гвинти 2, а у напрямні пази 8 встановлені кулачки 4, у які вгвинчені регульовані опори 5. Гвинти 2 та кулачки 4 входять у зачеплення з диском зі спіраллю Архімеда 3. Регульовані опори 5 розміщено таким чином, що вони рівновіддалені від осі корпуса 1. Крутний момент на гвинти 2 передається за допомогою хвостовика гвинта 2 з поверхнею у формі квадрата (фіг. 1) для ручного переналагодження. Можливі варіації хвостовика гвинтів 2 з циліндричною поверхнею зі шпонковим пазом для механізованого або автоматизованого переналагодження. За допомогою центрального отвору 6 (фіг. 3), здійснюється відведення змащувально-охолоджувальної рідини у процесі обробки заготовки. Переналагоджуваний базуючий модуль може бути встановлений як на столі верстата, так і на базових плитах, що входять до різних комплектів верстатних пристроїв за допомогою пазів 7. Переналагодження виконується наступним чином. На хвостовик будь-якого гвинта 2 передається крутний момент, в результаті чого через передачу спіралі Архімеда обертається диск 3, який рухає кулачки 4, що також маютьпрофіль спіралі Архімеда, поступально відносно корпуса 1. Це дозволяє змінювати відстань між регульованими опорами 5 та віссю диска 3. Переміщення регульованих опор 5 з максимальної відстані від осі диска 3 (фіг. 3, а) до мінімальної (фіг. 3, б) забезпечується шляхом обертання гвинтів 2 в корпусі 1 і зміною положення регульованих опор 5 у отворах кулачка 4. 1 UA 96399 U 5 10 15 Діапазон розмірів заготовок, які можуть бути установлені у запропонованому базуючому модулі, визначається його технічною характеристикою та типорозміром. Налагодження переналагоджуваного базуючого модуля виконується наступним чином. Для встановлення заготовки у переналагоджуваний базуючий модуль регульовані опори 5 розміщуються у задане положення шляхом обертання гвинта 2. Відстань між регульованими опорами 5 та віссю диска 3 залежить від габаритних розмірів у плані заготовки. Для підвищення ефективності використання переналагоджуваного базуючого модуля може використовуватися комплект регульованих опор з різними установлювальними поверхнями (циліндричні, плоскі, рифлені), які відповідають стану базової поверхні заготовки. Використання корисної моделі забезпечує підвищення гнучкості та скорочення витрат підготовчо-заключного часу на переналагодження при переході до обробки заготовок іншого типорозміру. Джерело інформації: 1. Ансеров М. А. Приспособления для металлорежущих станков. - Изд-е 4-е исправл. и доп. - Л.: Машиностроение, 1975. - 657 с. 2. Пат. на корисну модель № 71870, Україна, МПК (2012) В23В 39/00. Опубл. 25.07.2012, Бюл. № 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Переналагоджуваний базуючий модуль, що містить корпус з отворами та регульованими опорами, який відрізняється тим, що оснащений диском зі спіраллю Архімеда, встановленим всередині корпусу, в центральному отворі, причому в корпусі виконані радіальні напрямні пази, в яких розміщені кулачки з профілем спіралі Архімеда та можливістю одночасного їх переміщення за допомогою диска зі спіраллю Архімеда, крім того в отворах, виконаних радіальними, встановлені гвинти, а регульовані опори розташовані на кулачках та рівновіддалені від осі корпусу, при цьому гвинти та кулачки входять у зачеплення зі спіраллю Архімеда. 2 UA 96399 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
