Станція оптико-електронного приглушення інфрачервоних головок самонаведення

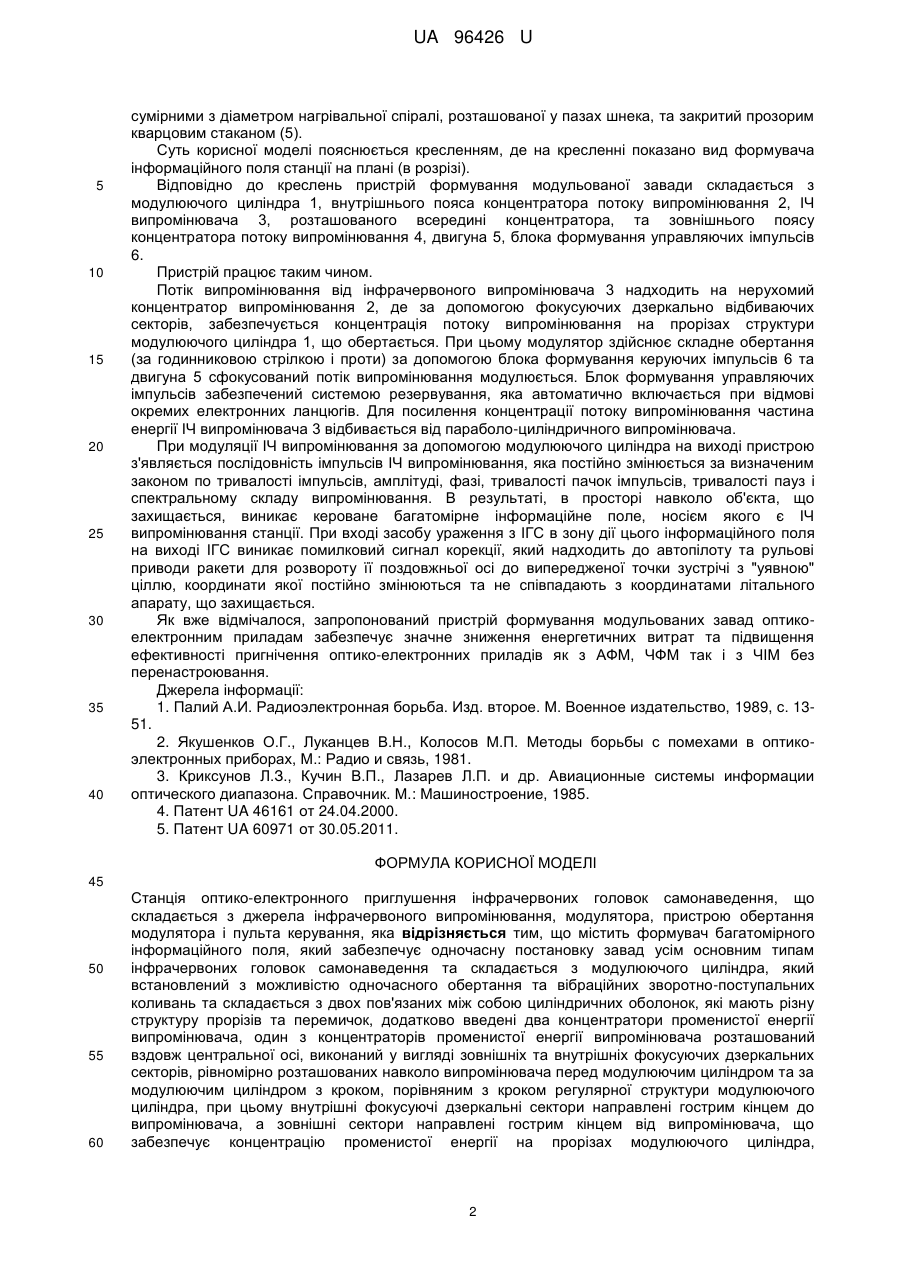

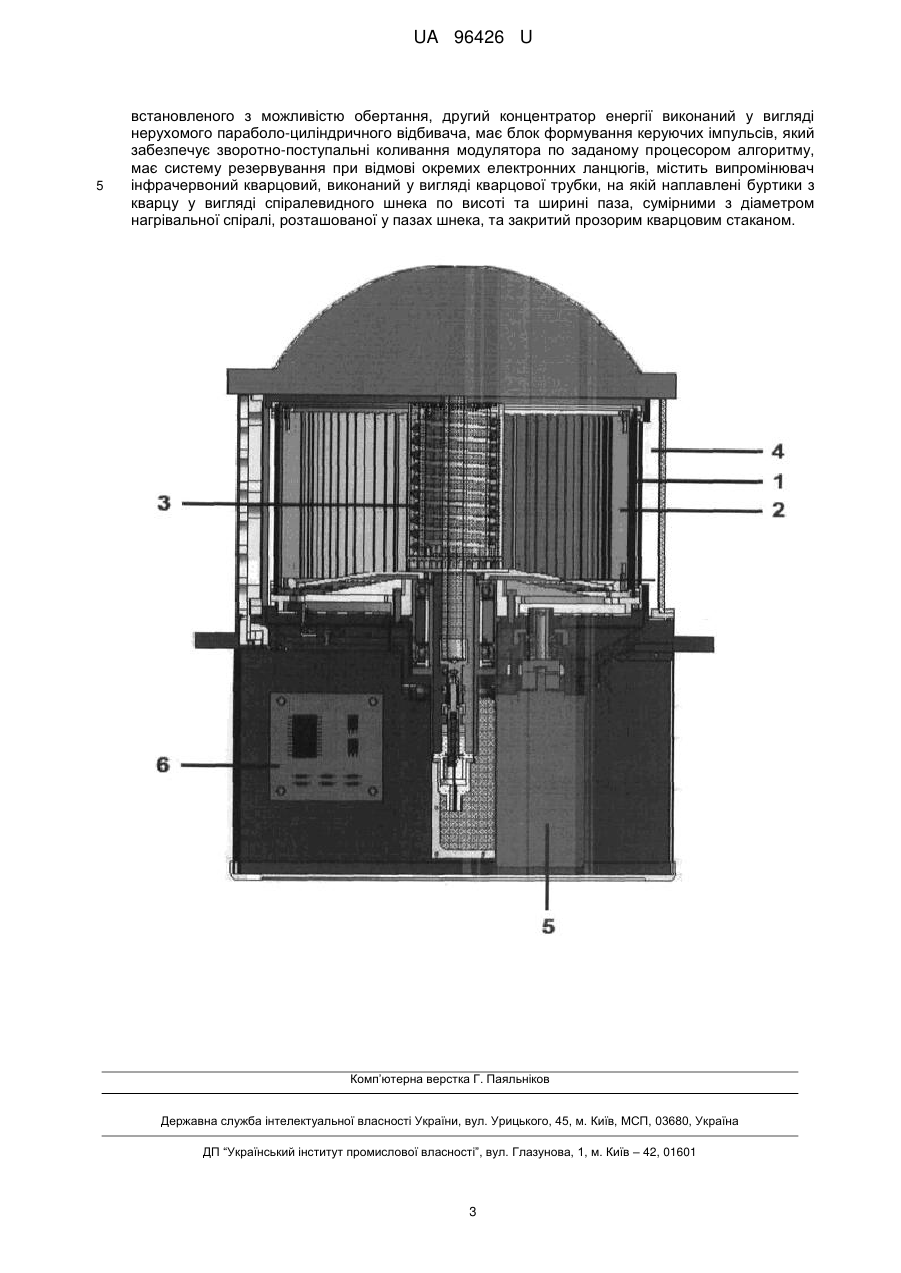

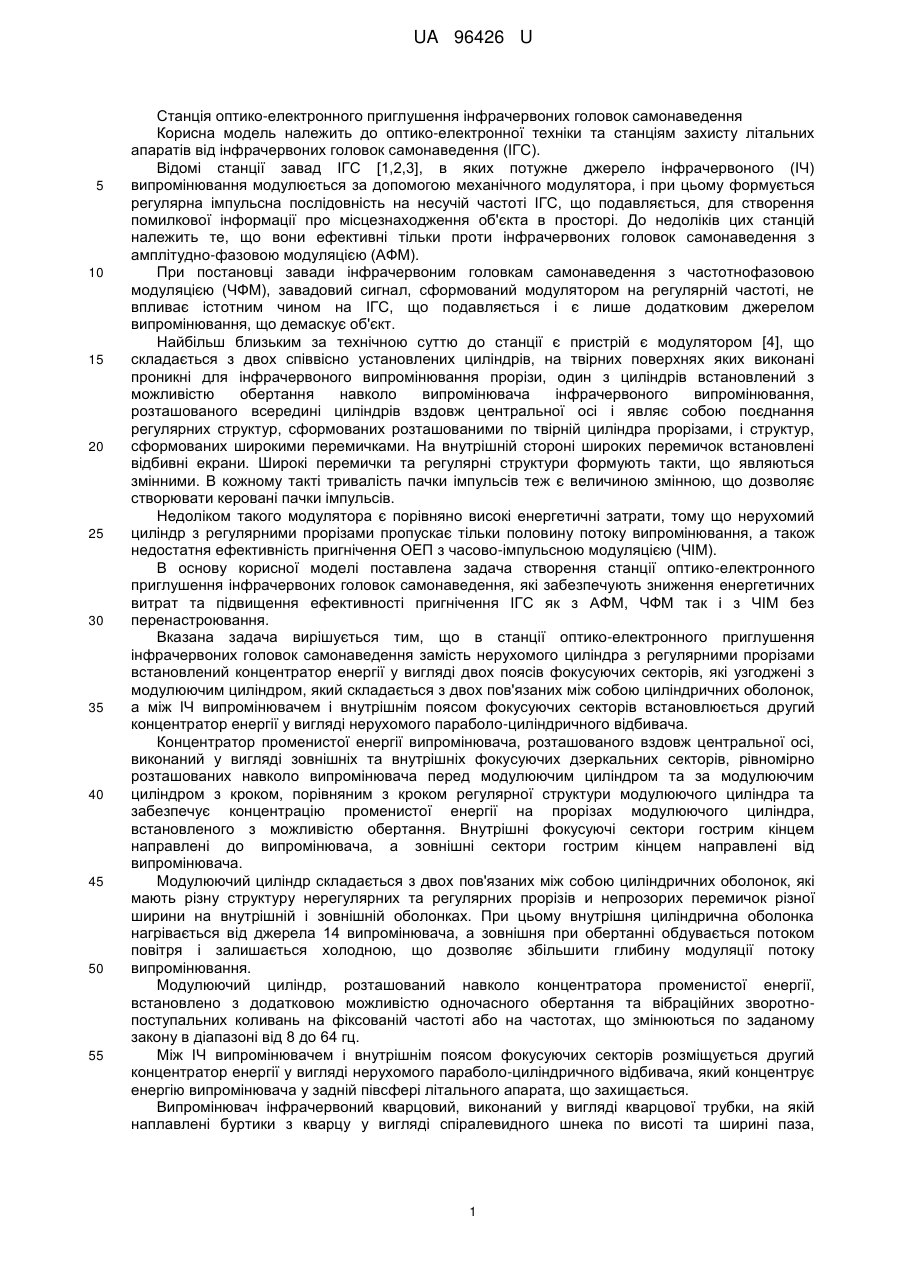

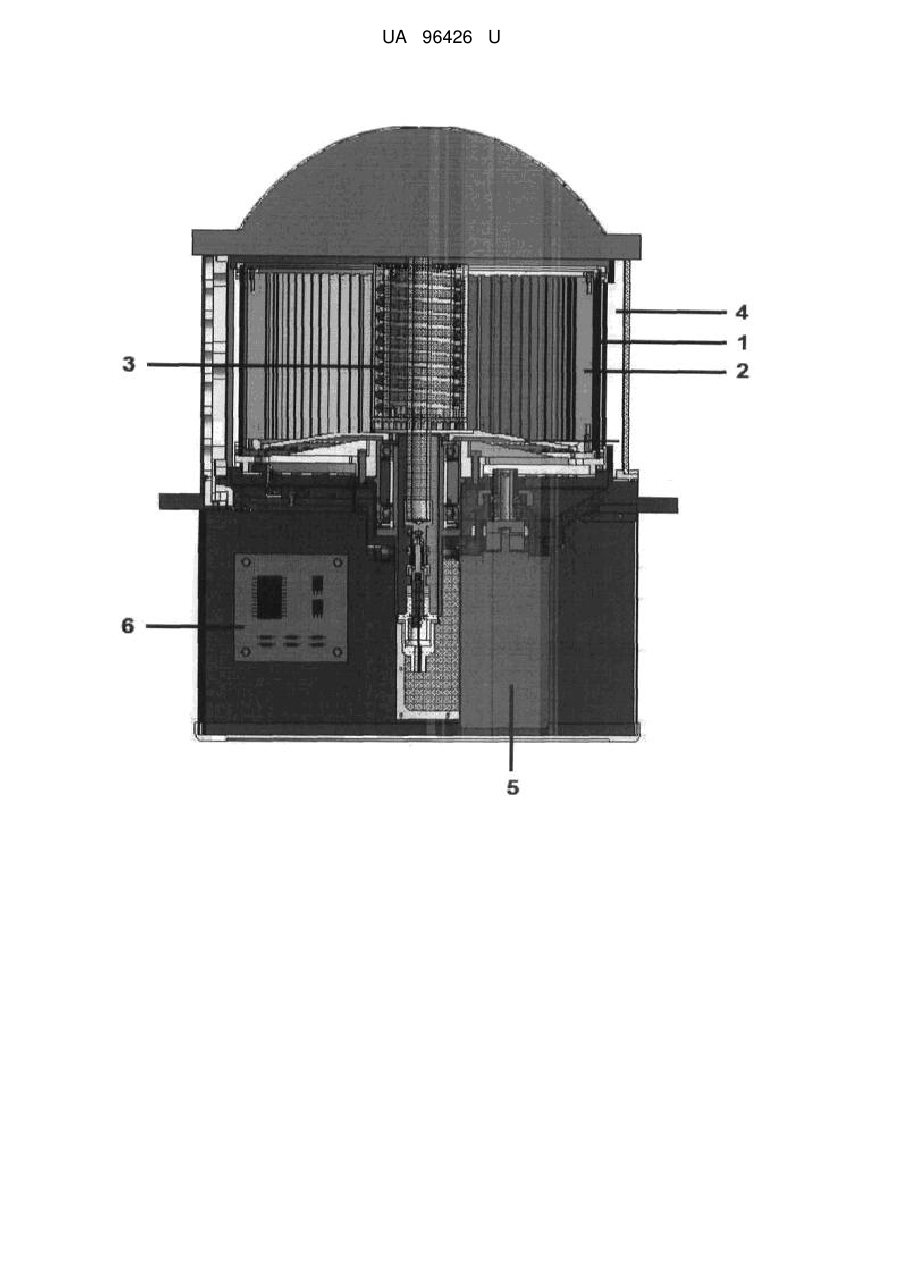

Реферат: Станция оптико-електронного приглушення інфрачервоних головок самонаведення, що складається з джерела інфрачервоного випромінювання, модулятора, пристрою обертання модулятора і пульта керування. Формувач багатомірного інформаційного поля, який забезпечує одночасну постановку завад усім основним типам інфрачервоних головок самонаведення та складається з модулюючого циліндра, який встановлений з можливістю одночасного обертання та вібраційних зворотно-поступальних коливань та складається з двох пов'язаних між собою циліндричних оболонок, які мають різну структуру прорізів та перемичок, додатково введені два концентратори променистої енергії випромінювача, один з концентраторів променистої енергії випромінювача розташований вздовж центральної осі, виконаний у вигляді зовнішніх та внутрішніх фокусуючих дзеркальних секторів, рівномірно розташованих навколо випромінювача перед модулюючим циліндром та за модулюючим циліндром з кроком, порівняним з кроком регулярної структури модулюючого циліндра, при цьому внутрішні фокусуючі дзеркальні сектори направлені гострим кінцем до випромінювача, а зовнішні сектори направлені гострим кінцем від випромінювача, що забезпечує концентрацію променистої енергії на прорізах модулюючого циліндра, встановленого з можливістю обертання, другий концентратор енергії виконаний у вигляді нерухомого параболо-циліндричного відбивача, має блок формування керуючих імпульсів, який забезпечує зворотно-поступальні коливання модулятора по заданому процесором алгоритму, має систему резервування при відмові окремих електронних ланцюгів, містить випромінювач інфрачервоний кварцовий, виконаний у вигляді кварцової трубки, на якій наплавлені буртики з кварцу у вигляді спіралевидного шнека по висоті та ширині паза, сумірними з діаметром нагрівальної спіралі, розташованої у пазах шнека, та закритий прозорим кварцовим стаканом. UA 96426 U (12) UA 96426 U UA 96426 U 5 10 15 20 25 30 35 40 45 50 55 Станція оптико-електронного приглушення інфрачервоних головок самонаведення Корисна модель належить до оптико-електронної техніки та станціям захисту літальних апаратів від інфрачервоних головок самонаведення (ІГС). Відомі станції завад ІГС [1,2,3], в яких потужне джерело інфрачервоного (ІЧ) випромінювання модулюється за допомогою механічного модулятора, і при цьому формується регулярна імпульсна послідовність на несучій частоті ІГС, що подавляється, для створення помилкової інформації про місцезнаходження об'єкта в просторі. До недоліків цих станцій належить те, що вони ефективні тільки проти інфрачервоних головок самонаведення з амплітудно-фазовою модуляцією (АФМ). При постановці завади інфрачервоним головкам самонаведення з частотнофазовою модуляцією (ЧФМ), завадовий сигнал, сформований модулятором на регулярній частоті, не впливає істотним чином на ІГС, що подавляється і є лише додатковим джерелом випромінювання, що демаскує об'єкт. Найбільш близьким за технічною суттю до станції є пристрій є модулятором [4], що складається з двох співвісно установлених циліндрів, на твірних поверхнях яких виконані проникні для інфрачервоного випромінювання прорізи, один з циліндрів встановлений з можливістю обертання навколо випромінювача інфрачервоного випромінювання, розташованого всередині циліндрів вздовж центральної осі і являє собою поєднання регулярних структур, сформованих розташованими по твірній циліндра прорізами, і структур, сформованих широкими перемичками. На внутрішній стороні широких перемичок встановлені відбивні екрани. Широкі перемички та регулярні структури формують такти, що являються змінними. В кожному такті тривалість пачки імпульсів теж є величиною змінною, що дозволяє створювати керовані пачки імпульсів. Недоліком такого модулятора є порівняно високі енергетичні затрати, тому що нерухомий циліндр з регулярними прорізами пропускає тільки половину потоку випромінювання, а також недостатня ефективність пригнічення ОЕП з часово-імпульсною модуляцією (ЧІМ). В основу корисної моделі поставлена задача створення станції оптико-електронного приглушення інфрачервоних головок самонаведення, які забезпечують зниження енергетичних витрат та підвищення ефективності пригнічення ІГС як з АФМ, ЧФМ так і з ЧІМ без перенастроювання. Вказана задача вирішується тим, що в станції оптико-електронного приглушення інфрачервоних головок самонаведення замість нерухомого циліндра з регулярними прорізами встановлений концентратор енергії у вигляді двох поясів фокусуючих секторів, які узгоджені з модулюючим циліндром, який складається з двох пов'язаних між собою циліндричних оболонок, а між ІЧ випромінювачем і внутрішнім поясом фокусуючих секторів встановлюється другий концентратор енергії у вигляді нерухомого параболо-циліндричного відбивача. Концентратор променистої енергії випромінювача, розташованого вздовж центральної осі, виконаний у вигляді зовнішніх та внутрішніх фокусуючих дзеркальних секторів, рівномірно розташованих навколо випромінювача перед модулюючим циліндром та за модулюючим циліндром з кроком, порівняним з кроком регулярної структури модулюючого циліндра та забезпечує концентрацію променистої енергії на прорізах модулюючого циліндра, встановленого з можливістю обертання. Внутрішні фокусуючі сектори гострим кінцем направлені до випромінювача, а зовнішні сектори гострим кінцем направлені від випромінювача. Модулюючий циліндр складається з двох пов'язаних між собою циліндричних оболонок, які мають різну структуру нерегулярних та регулярних прорізів и непрозорих перемичок різної ширини на внутрішній і зовнішній оболонках. При цьому внутрішня циліндрична оболонка нагрівається від джерела 14 випромінювача, а зовнішня при обертанні обдувається потоком повітря і залишається холодною, що дозволяє збільшити глибину модуляції потоку випромінювання. Модулюючий циліндр, розташований навколо концентратора променистої енергії, встановлено з додатковою можливістю одночасного обертання та вібраційних зворотнопоступальних коливань на фіксованій частоті або на частотах, що змінюються по заданому закону в діапазоні від 8 до 64 гц. Між ІЧ випромінювачем і внутрішнім поясом фокусуючих секторів розміщується другий концентратор енергії у вигляді нерухомого параболо-циліндричного відбивача, який концентрує енергію випромінювача у задній півсфері літального апарата, що захищається. Випромінювач інфрачервоний кварцовий, виконаний у вигляді кварцової трубки, на якій наплавлені буртики з кварцу у вигляді спіралевидного шнека по висоті та ширині паза, 1 UA 96426 U 5 10 15 20 25 30 35 40 сумірними з діаметром нагрівальної спіралі, розташованої у пазах шнека, та закритий прозорим кварцовим стаканом (5). Суть корисної моделі пояснюється кресленням, де на кресленні показано вид формувача інформаційного поля станції на плані (в розрізі). Відповідно до креслень пристрій формування модульованої завади складається з модулюючого циліндра 1, внутрішнього пояса концентратора потоку випромінювання 2, ІЧ випромінювача 3, розташованого всередині концентратора, та зовнішнього поясу концентратора потоку випромінювання 4, двигуна 5, блока формування управляючих імпульсів 6. Пристрій працює таким чином. Потік випромінювання від інфрачервоного випромінювача 3 надходить на нерухомий концентратор випромінювання 2, де за допомогою фокусуючих дзеркально відбиваючих секторів, забезпечується концентрація потоку випромінювання на прорізах структури модулюючого циліндра 1, що обертається. При цьому модулятор здійснює складне обертання (за годинниковою стрілкою і проти) за допомогою блока формування керуючих імпульсів 6 та двигуна 5 сфокусований потік випромінювання модулюється. Блок формування управляючих імпульсів забезпечений системою резервування, яка автоматично включається при відмові окремих електронних ланцюгів. Для посилення концентрації потоку випромінювання частина енергії ІЧ випромінювача 3 відбивається від параболо-циліндричного випромінювача. При модуляції ІЧ випромінювання за допомогою модулюючого циліндра на виході пристрою з'являється послідовність імпульсів ІЧ випромінювання, яка постійно змінюється за визначеним законом по тривалості імпульсів, амплітуді, фазі, тривалості пачок імпульсів, тривалості пауз і спектральному складу випромінювання. В результаті, в просторі навколо об'єкта, що захищається, виникає кероване багатомірне інформаційне поле, носієм якого є ІЧ випромінювання станції. При вході засобу ураження з ІГС в зону дії цього інформаційного поля на виході ІГС виникає помилковий сигнал корекції, який надходить до автопілоту та рульові приводи ракети для розвороту її поздовжньої осі до випередженої точки зустрічі з "уявною" ціллю, координати якої постійно змінюються та не співпадають з координатами літального апарату, що захищається. Як вже відмічалося, запропонований пристрій формування модульованих завад оптикоелектронним приладам забезпечує значне зниження енергетичних витрат та підвищення ефективності пригнічення оптико-електронних приладів як з АФМ, ЧФМ так і з ЧІМ без перенастроювання. Джерела інформації: 1. Палий А.И. Радиоэлектронная борьба. Изд. второе. М. Военное издательство, 1989, с. 1351. 2. Якушенков О.Г., Луканцев В.Н., Колосов М.П. Методы борьбы с помехами в оптикоэлектронных приборах, М.: Радио и связь, 1981. 3. Криксунов Л.З., Кучин В.П., Лазарев Л.П. и др. Авиационные системы информации оптического диапазона. Справочник. М.: Машиностроение, 1985. 4. Патент UA 46161 от 24.04.2000. 5. Патент UA 60971 от 30.05.2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 Станція оптико-електронного приглушення інфрачервоних головок самонаведення, що складається з джерела інфрачервоного випромінювання, модулятора, пристрою обертання модулятора і пульта керування, яка відрізняється тим, що містить формувач багатомірного інформаційного поля, який забезпечує одночасну постановку завад усім основним типам інфрачервоних головок самонаведення та складається з модулюючого циліндра, який встановлений з можливістю одночасного обертання та вібраційних зворотно-поступальних коливань та складається з двох пов'язаних між собою циліндричних оболонок, які мають різну структуру прорізів та перемичок, додатково введені два концентратори променистої енергії випромінювача, один з концентраторів променистої енергії випромінювача розташований вздовж центральної осі, виконаний у вигляді зовнішніх та внутрішніх фокусуючих дзеркальних секторів, рівномірно розташованих навколо випромінювача перед модулюючим циліндром та за модулюючим циліндром з кроком, порівняним з кроком регулярної структури модулюючого циліндра, при цьому внутрішні фокусуючі дзеркальні сектори направлені гострим кінцем до випромінювача, а зовнішні сектори направлені гострим кінцем від випромінювача, що забезпечує концентрацію променистої енергії на прорізах модулюючого циліндра, 2 UA 96426 U 5 встановленого з можливістю обертання, другий концентратор енергії виконаний у вигляді нерухомого параболо-циліндричного відбивача, має блок формування керуючих імпульсів, який забезпечує зворотно-поступальні коливання модулятора по заданому процесором алгоритму, має систему резервування при відмові окремих електронних ланцюгів, містить випромінювач інфрачервоний кварцовий, виконаний у вигляді кварцової трубки, на якій наплавлені буртики з кварцу у вигляді спіралевидного шнека по висоті та ширині паза, сумірними з діаметром нагрівальної спіралі, розташованої у пазах шнека, та закритий прозорим кварцовим стаканом. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
