Пляшка (емність) з свистком та нагвинчуваним ковпачком або ковпачками для фанатів (ріг достатку 3)

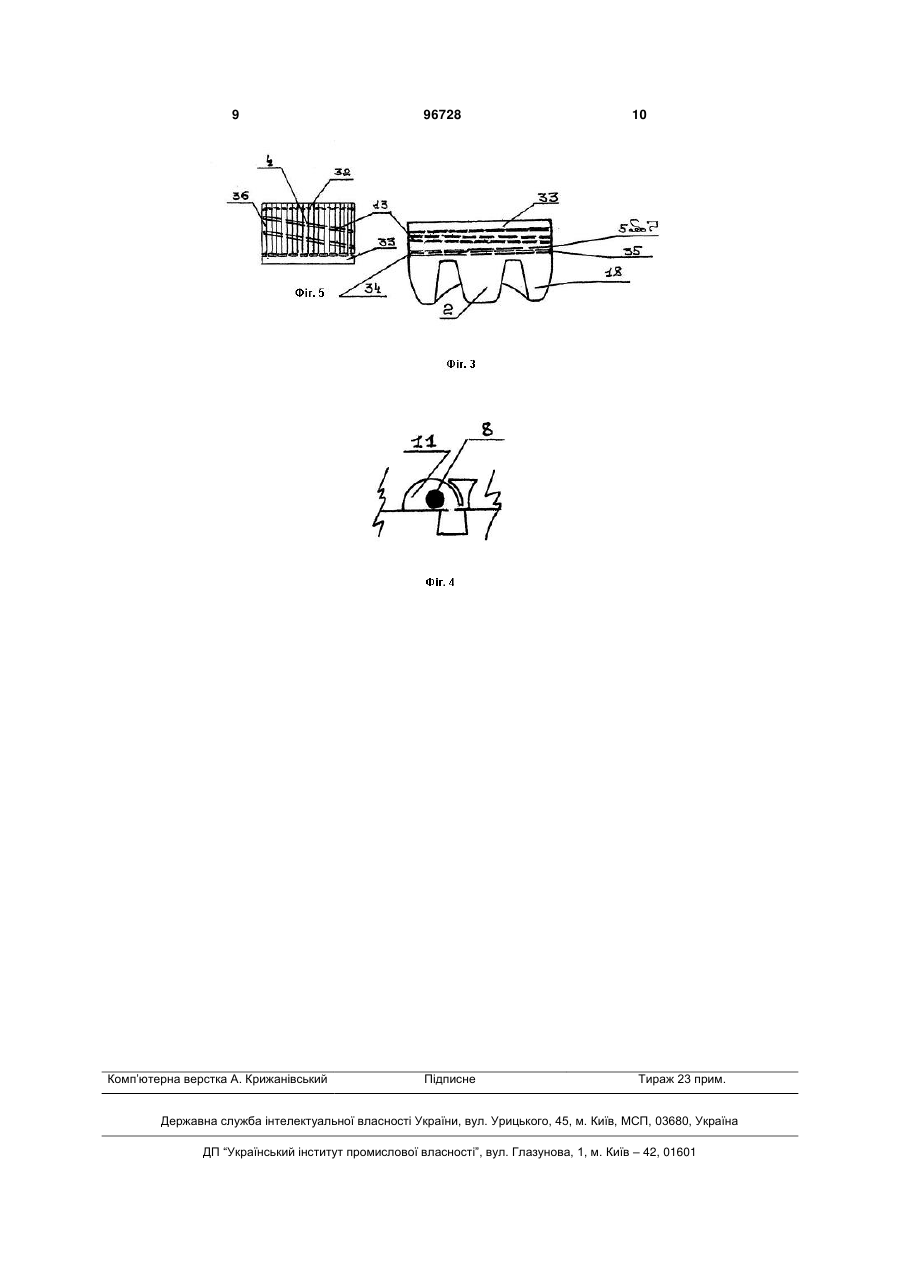

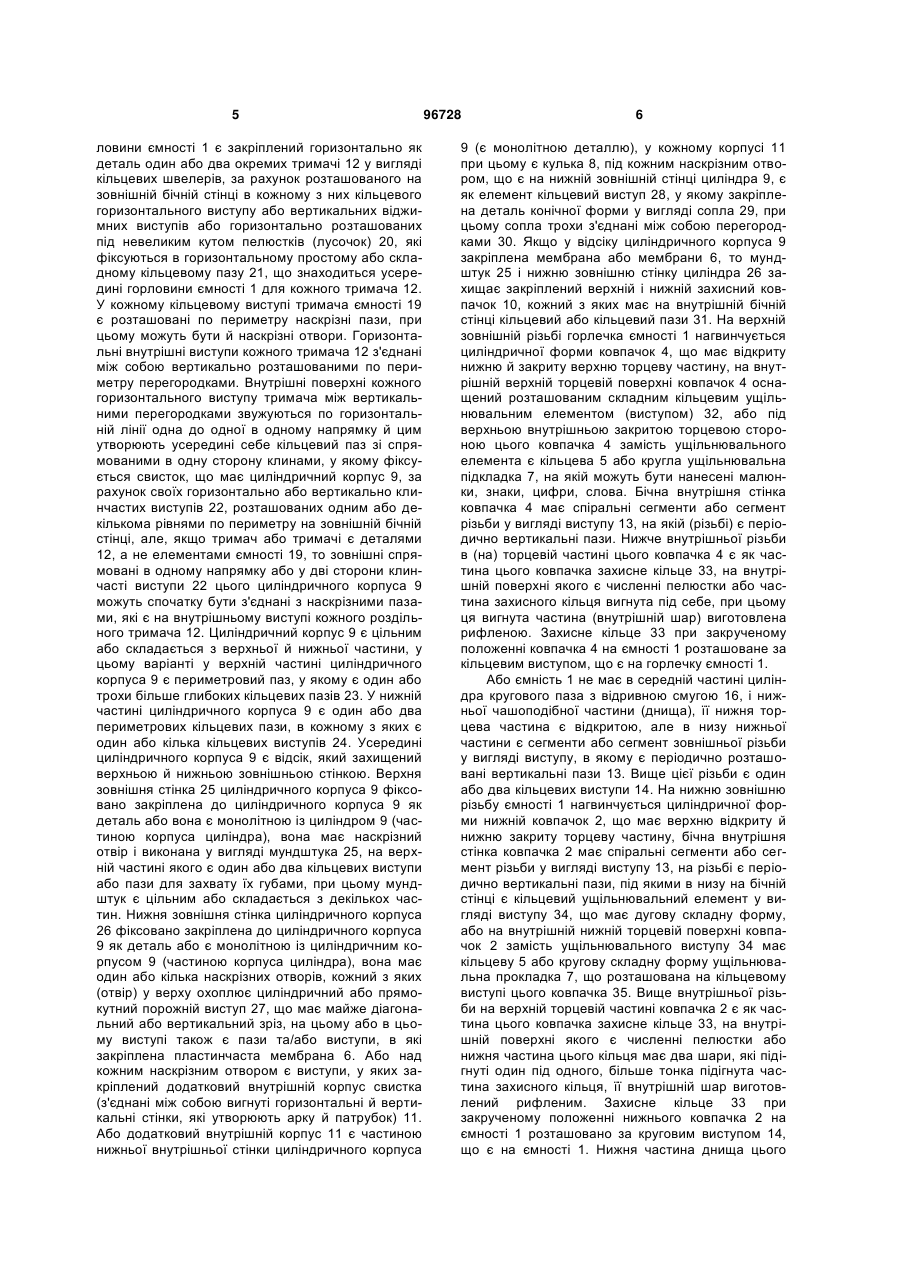

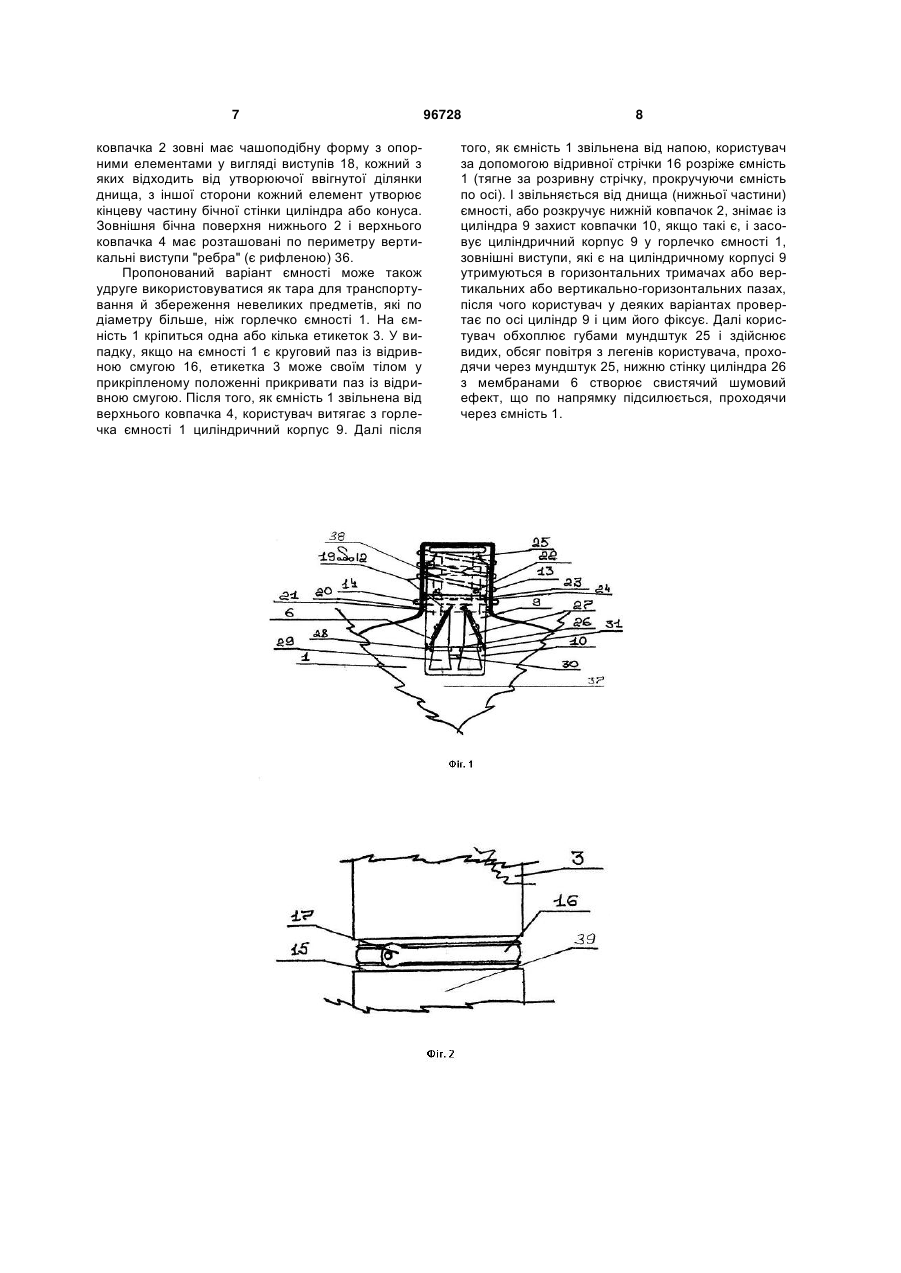

1. Пляшка з свистком та нагвинчуваним ковпачком для фанатів, яка містить корпус з верхньою, середньою та нижньою частиною, верхня частина якого виконана у вигляді переверненої чашоподібної або конусоподібної форми з горлечком з зовнішньою різьбою у вигляді виступу з періодично-вертикальними пазами, під яким виконано два кільцевих виступи, середня частина корпусу має циліндричну форму, а нижня його частина чашоподібну форму з опорними елементами у вигляді виступів, кожний з яких відходить від вигнутої центральної ділянки днища та утворює частину бічної стінки циліндра, на верхню зовнішню різьбу горлечка нагвинчений циліндричний ковпачок із захисним кільцем, на внутрішній поверхні якого виконані пелюстки, або захисне кільце виконано загнутим до горлечка пляшки, при цьому загнута частина виготовлена рифленою, циліндричний ковпачок має відкриту нижню та закриту верхню торцеву частини, на внутрішній поверхні C2 2 UA 1 3 може складається з декількох зв'язаних між собою дуг з різним радіусом кривизни. Недоліком відомої посудини є те, що в ньому, наприклад, неможливо переносити, зберігати предмети, які по діаметру більше, ніж його шийка (які не пролазитимуть через шийку ємності). Відомий ковпачок, для закупорювання пляшок (ємностей), який виконаний у вигляді закритого з одного боку циліндра, на внутрішній поверхні якого є щонайменше два сегменти різьби, на зовнішній поверхні циліндра є виступаюча ділянка для захоплення ключем, при цьому він може бути виконаний у вигляді вертикально розташованих ребер, також на внутрішній поверхні днища циліндра може бути кільцевий ущільнений елемент. Задачею винаходу є розширення функціональних можливостей ємності. Поставлена задача вирішується тим, що пляшка з свистком та нагвинчуваним ковпачком для фанатів, що містить корпус ємності з верхньою, середньою та нижньою частиною, верхня частина якої є переверненої чашоподібної форми з горлечком, на якому є сегмент зовнішньої різьби у вигляді виступу з періодично вертикальними пазами, під яким розташовано кільцевий виступ, середня частина ємності має циліндричну форму, нижня частина ємності має чашоподібну форму з опорними елементами у вигляді виступів, кожний з який відходить від вигнутої центральної ділянки днища та утворює частину бічної стінки циліндра, на верхню зовнішню різьбу горлечка ємності нагвинчений циліндричної форми ковпачок, що має відкриту нижню та закриту верхню торцеву поверхню, під внутрішньою верхньою торцевою поверхнею ковпачок має кільцевий ущільнювальний елемент або як деталь кільцеву або круглу ущільнювальну підкладку, бічна внутрішня стінка ковпачка має сегмент різьби у вигляді виступу, на якому є періодично вертикальні пази, зовнішня бічна поверхня ковпачка має розташовані по периметрі вертикальні ребра, відповідно до винаходу додатково містить на середній циліндричній частині ємності поглиблений кільцевий паз, у якому є кільцеві виступи, центральний з яких має язичок у вигляді розплющеного закінчення, при цьому усередині горлечка ємності є виступи або пази, в які закріплений за рахунок своїх наявних на зовнішній бічній стінці виступів циліндричний корпус, у низу якого на зовнішній бічній стінці так само є кільцевий паз, з торцевих сторін циліндричний корпус має нижню та верхню зовнішню стінку, що має наскрізний отвір і виконаний у вигляді мундштука, на верхній частині якого є щонайменше один кільцевий виступ, нижня зовнішня стінка циліндричного корпуса має щонайменше один наскрізній отвір, на кожному з яких з верху є пустотілий виступ, що має похилий вертикальний зріз, у якому закріплена за рахунок пазів мембрана, а так само нижче внутрішньої різьби в торцевій частині ковпачка, що закручується на горлечко ємності, є як частина цього ковпачка захисне кільце, на внутрішній поверхні якого є численні пелюстки або частина захисного кільця зігнута під себе, при цьому зігнута частина виготовлена рифленою, а також мундштук та нижню зовнішню стінку циліндра захищає закріплений 96728 4 верхній та нижній ковпачок. А також пляшка в циліндричному корпусі з мембранами, які закріплені всередині горлечка ємності з низу на нижній зовнішній стінці під кожним наскрізним отвором додатково може мати кільцевий виступ, у якому закріплена деталь конічної форми. Пропонована пляшка (ємність) з свистком та ковпачком має більш розширені можливості. На кресленнях зображена пропонована пляшка з свистком, де на Фіг. 1 Верхня частина пляшки, усередині якої розташований циліндричний корпус. Фіг. 2 Частина пляшки з відривною смугою. Фіг. 3 Нижній нагвинчуваний ковпачок. Фіг. 4 Корпус свистка з кулькою всередині. Фіг. 5 Верхній нагвинчуваний ковпачок. Складається з: 1 ємності, 2 нижнього нагвинчуваного ковпачка, 3 етикетки(ток), 4 верхнього нагвинчуваного ковпачка, 5 кільцевих ущільнювальних підкладок, 6 мембрани(ан), 7 колових ущільнювальних підкладок, 8 кульки(льок), 9 циліндричного корпуса, що має верхню (мундшук) та нижню зовнішню стінку, 10 захисних ковпачків, 11 корпуса свистка, 12 утримувача(ів). Розташування та принцип дії. Є пластикова ємність 1, що має корпус із верхньою, середньою й нижньою частиною. Верхня частина має конічну або перевернену чашоподібну форму з горлечком 37, на якому є спіральні сегменти або сегмент зовнішньої різьби у вигляді виступу 13, на різьбі є періодично вертикальні пази 38, нижче цієї різьби є одне або два кільцевих виступи 14, сама ж верхня частина ємності 1 може бути рифленою або на ній можуть бути тільки неглибокі кругові вигнуті пази та/або виступи. Середня частина ємності 1 має циліндричну форму 39. У середній частині ємності 1 є поглиблений кільцевий паз 15, у якому є виступи, центральний з яких є щільним за структурою 16, цей круговий щільний виступ є відривною смугою, початкова частина якого накладена на кінцеву її частину (кінці відривної смуги накладені один на інший) між накладеними частинами (кінцями) є зазор. Кінцева накладена частина цього виступу має язичок 17 у вигляді розплющеного закінчення, у якому може бути наскрізний отвір, язичок 17 по розміру ширини більше ущільненого виступу 16. Виступи, які знаходяться у кільцевому пазу, включаючи й відривну смугу, не виходять по висоті за зовнішні краї цього паза. Нижня частина днища ємності 1 на зовнішній поверхні має чашоподібну форму з опорними елементами у вигляді виступів 18, кожний з яких відходить від утворюючої склепінної (увігнутого центрального) ділянки днища, з іншої сторони кожний елемент утворює кінцеву частину бічної стінки циліндра або конуса. На ємності 1 також можуть бути виступи з наскрізними отворами або пази, над кожним з яких є місток (перешийок), у які засовується мотузка, для того, щоб ємність 1 могла підвішуватися. Усередині горловини ємності 1 є як елемент один або кілька тримачів 19 у вигляді одного або кілька рівнів простих або складних горизонтальних пазів і/або виступів, які розташовані окремо або з'єднані між собою. Або усередині гор 5 ловини ємності 1 є закріплений горизонтально як деталь один або два окремих тримачі 12 у вигляді кільцевих швелерів, за рахунок розташованого на зовнішній бічній стінці в кожному з них кільцевого горизонтального виступу або вертикальних віджимних виступів або горизонтально розташованих під невеликим кутом пелюстків (лусочок) 20, які фіксуються в горизонтальному простому або складному кільцевому пазу 21, що знаходиться усередині горловини ємності 1 для кожного тримача 12. У кожному кільцевому виступі тримача ємності 19 є розташовані по периметру наскрізні пази, при цьому можуть бути й наскрізні отвори. Горизонтальні внутрішні виступи кожного тримача 12 з'єднані між собою вертикально розташованими по периметру перегородками. Внутрішні поверхні кожного горизонтального виступу тримача між вертикальними перегородками звужуються по горизонтальній лінії одна до одної в одному напрямку й цим утворюють усередині себе кільцевий паз зі спрямованими в одну сторону клинами, у якому фіксується свисток, що має циліндричний корпус 9, за рахунок своїх горизонтально або вертикально клинчастих виступів 22, розташованих одним або декількома рівнями по периметру на зовнішній бічній стінці, але, якщо тримач або тримачі є деталями 12, а не елементами ємності 19, то зовнішні спрямовані в одному напрямку або у дві сторони клинчасті виступи 22 цього циліндричного корпуса 9 можуть спочатку бути з'єднані з наскрізними пазами, які є на внутрішньому виступі кожного роздільного тримача 12. Циліндричний корпус 9 є цільним або складається з верхньої й нижньої частини, у цьому варіанті у верхній частині циліндричного корпуса 9 є периметровий паз, у якому є один або трохи більше глибоких кільцевих пазів 23. У нижній частині циліндричного корпуса 9 є один або два периметрових кільцевих пази, в кожному з яких є один або кілька кільцевих виступів 24. Усередині циліндричного корпуса 9 є відсік, який захищений верхньою й нижньою зовнішньою стінкою. Верхня зовнішня стінка 25 циліндричного корпуса 9 фіксовано закріплена до циліндричного корпуса 9 як деталь або вона є монолітною із циліндром 9 (частиною корпуса циліндра), вона має наскрізний отвір і виконана у вигляді мундштука 25, на верхній частині якого є один або два кільцевих виступи або пази для захвату їх губами, при цьому мундштук є цільним або складається з декількох частин. Нижня зовнішня стінка циліндричного корпуса 26 фіксовано закріплена до циліндричного корпуса 9 як деталь або є монолітною із циліндричним корпусом 9 (частиною корпуса циліндра), вона має один або кілька наскрізних отворів, кожний з яких (отвір) у верху охоплює циліндричний або прямокутний порожній виступ 27, що має майже діагональний або вертикальний зріз, на цьому або в цьому виступі також є пази та/або виступи, в які закріплена пластинчаста мембрана 6. Або над кожним наскрізним отвором є виступи, у яких закріплений додатковий внутрішній корпус свистка (з'єднані між собою вигнуті горизонтальні й вертикальні стінки, які утворюють арку й патрубок) 11. Або додатковий внутрішній корпус 11 є частиною нижньої внутрішньої стінки циліндричного корпуса 96728 6 9 (є монолітною деталлю), у кожному корпусі 11 при цьому є кулька 8, під кожним наскрізним отвором, що є на нижній зовнішній стінці циліндра 9, є як елемент кільцевий виступ 28, у якому закріплена деталь конічної форми у вигляді сопла 29, при цьому сопла трохи з'єднані між собою перегородками 30. Якщо у відсіку циліндричного корпуса 9 закріплена мембрана або мембрани 6, то мундштук 25 і нижню зовнішню стінку циліндра 26 захищає закріплений верхній і нижній захисний ковпачок 10, кожний з яких має на внутрішній бічній стінці кільцевий або кільцевий пази 31. На верхній зовнішній різьбі горлечка ємності 1 нагвинчується циліндричної форми ковпачок 4, що має відкриту нижню й закриту верхню торцеву частину, на внутрішній верхній торцевій поверхні ковпачок 4 оснащений розташованим складним кільцевим ущільнювальним елементом (виступом) 32, або під верхньою внутрішньою закритою торцевою стороною цього ковпачка 4 замість ущільнювального елемента є кільцева 5 або кругла ущільнювальна підкладка 7, на якій можуть бути нанесені малюнки, знаки, цифри, слова. Бічна внутрішня стінка ковпачка 4 має спіральні сегменти або сегмент різьби у вигляді виступу 13, на якій (різьбі) є періодично вертикальні пази. Нижче внутрішньої різьби в (на) торцевій частині цього ковпачка 4 є як частина цього ковпачка захисне кільце 33, на внутрішній поверхні якого є численні пелюстки або частина захисного кільця вигнута під себе, при цьому ця вигнута частина (внутрішній шар) виготовлена рифленою. Захисне кільце 33 при закрученому положенні ковпачка 4 на ємності 1 розташоване за кільцевим виступом, що є на горлечку ємності 1. Або ємність 1 не має в середній частині циліндра кругового паза з відривною смугою 16, і нижньої чашоподібної частини (днища), її нижня торцева частина є відкритою, але в низу нижньої частини є сегменти або сегмент зовнішньої різьби у вигляді виступу, в якому є періодично розташовані вертикальні пази 13. Вище цієї різьби є один або два кільцевих виступи 14. На нижню зовнішню різьбу ємності 1 нагвинчується циліндричної форми нижній ковпачок 2, що має верхню відкриту й нижню закриту торцеву частину, бічна внутрішня стінка ковпачка 2 має спіральні сегменти або сегмент різьби у вигляді виступу 13, на різьбі є періодично вертикальні пази, під якими в низу на бічній стінці є кільцевий ущільнювальний елемент у вигляді виступу 34, що має дугову складну форму, або на внутрішній нижній торцевій поверхні ковпачок 2 замість ущільнювального виступу 34 має кільцеву 5 або кругову складну форму ущільнювальна прокладка 7, що розташована на кільцевому виступі цього ковпачка 35. Вище внутрішньої різьби на верхній торцевій частині ковпачка 2 є як частина цього ковпачка захисне кільце 33, на внутрішній поверхні якого є численні пелюстки або нижня частина цього кільця має два шари, які підігнуті один під одного, більше тонка підігнута частина захисного кільця, її внутрішній шар виготовлений рифленим. Захисне кільце 33 при закрученому положенні нижнього ковпачка 2 на ємності 1 розташовано за круговим виступом 14, що є на ємності 1. Нижня частина днища цього 7 ковпачка 2 зовні має чашоподібну форму з опорними елементами у вигляді виступів 18, кожний з яких відходить від утворюючої ввігнутої ділянки днища, з іншої сторони кожний елемент утворює кінцеву частину бічної стінки циліндра або конуса. Зовнішня бічна поверхня нижнього 2 і верхнього ковпачка 4 має розташовані по периметру вертикальні виступи "ребра" (є рифленою) 36. Пропонований варіант ємності може також удруге використовуватися як тара для транспортування й збереження невеликих предметів, які по діаметру більше, ніж горлечко ємності 1. На ємність 1 кріпиться одна або кілька етикеток 3. У випадку, якщо на ємності 1 є круговий паз із відривною смугою 16, етикетка 3 може своїм тілом у прикріпленому положенні прикривати паз із відривною смугою. Після того, як ємність 1 звільнена від верхнього ковпачка 4, користувач витягає з горлечка ємності 1 циліндричний корпус 9. Далі після 96728 8 того, як ємність 1 звільнена від напою, користувач за допомогою відривної стрічки 16 розріже ємність 1 (тягне за розривну стрічку, прокручуючи ємність по осі). І звільняється від днища (нижньої частини) ємності, або розкручує нижній ковпачок 2, знімає із циліндра 9 захист ковпачки 10, якщо такі є, і засовує циліндричний корпус 9 у горлечко ємності 1, зовнішні виступи, які є на циліндричному корпусі 9 утримуються в горизонтальних тримачах або вертикальних або вертикально-горизонтальних пазах, після чого користувач у деяких варіантах провертає по осі циліндр 9 і цим його фіксує. Далі користувач обхоплює губами мундштук 25 і здійснює видих, обсяг повітря з легенів користувача, проходячи через мундштук 25, нижню стінку циліндра 26 з мембранами 6 створює свистячий шумовий ефект, що по напрямку підсилюється, проходячи через ємність 1. 9 Комп’ютерна верстка А. Крижанівський 96728 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
