Закупорювальна конструкція для пляшки з рідиною
Номер патенту: 37982
Опубліковано: 10.12.2008
Формула / Реферат
1. Закупорювальна конструкція для пляшки з рідиною, що складається з горловини пляшки та ковпачка з перфорацією у верхній частині, яка відрізняється тим, що горловина містить верхній кільцевий виступ, щонайменше два конічні виступи на бічній поверхні, між якими розміщено нижній кільцевий виступ, а ковпачок містить щонайменше два верхні та два нижні захоплювачі на внутрішній поверхні.
2. Закупорювальна конструкція за п. 1, яка відрізняється тим, що ковпачок містить дозатор.
3. Закупорювальна конструкція за п. 2, яка відрізняється тим, що ковпачок містить додатковий захоплювач для зчеплення з дозатором.
4. Закупорювальна конструкція за п. 1, яка відрізняється тим, що ковпачок містить вставку.
5. Закупорювальна конструкція за п. 4, яка відрізняється тим, що ковпачок містить додаткові шліци та кільцевий виступ для зчеплення з вставкою.
6. Закупорювальна конструкція за п. 4, яка відрізняється тим, що у вставці закріплено корок або пробку.
7. Закупорювальна конструкція за п. 1, яка відрізняється тим, що на ковпачок одягнуто алюмінієвий декоративний кожух.
8. Закупорювальна конструкція за п. 1, яка відрізняється тим, що ковпачок виконано пластиковим.
Текст

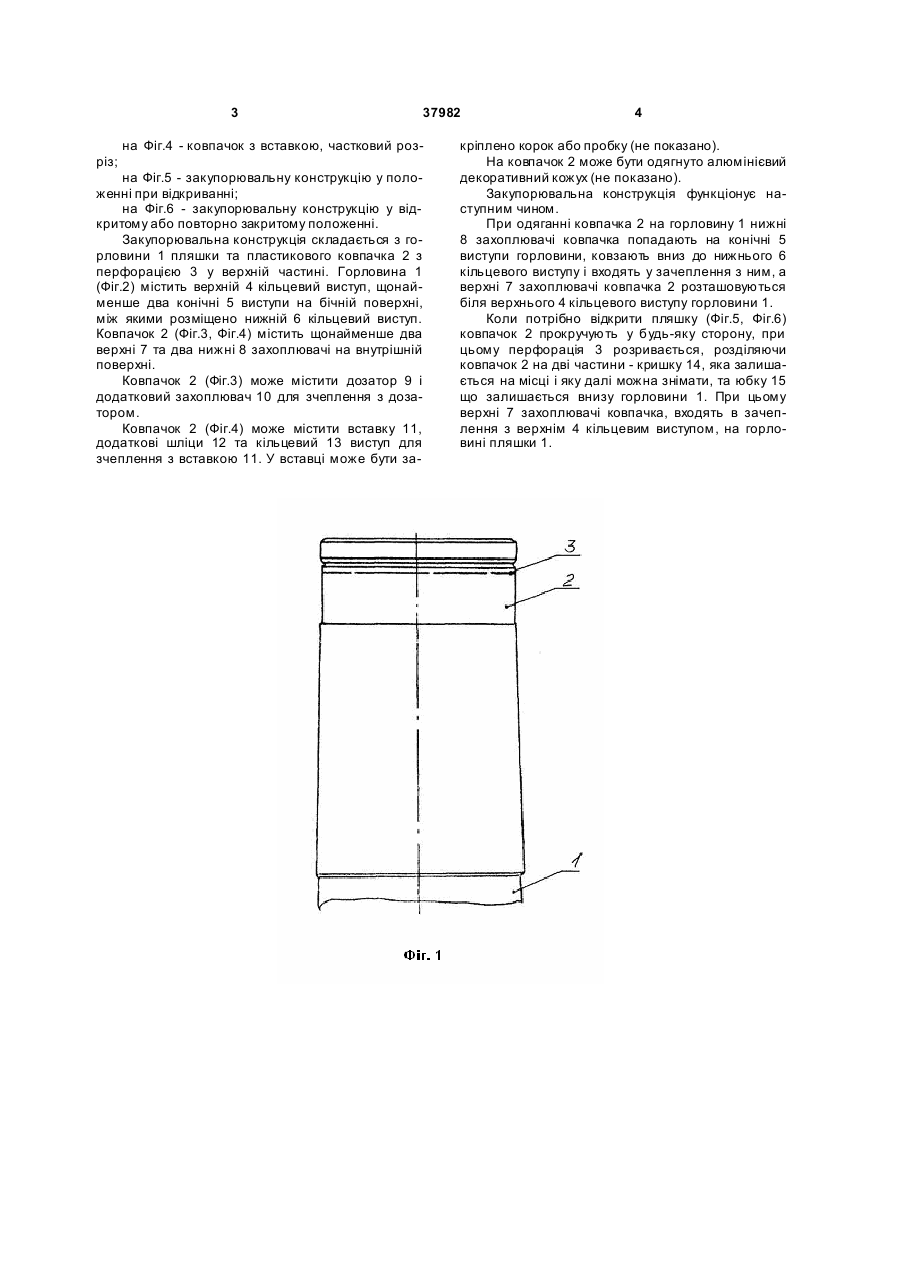

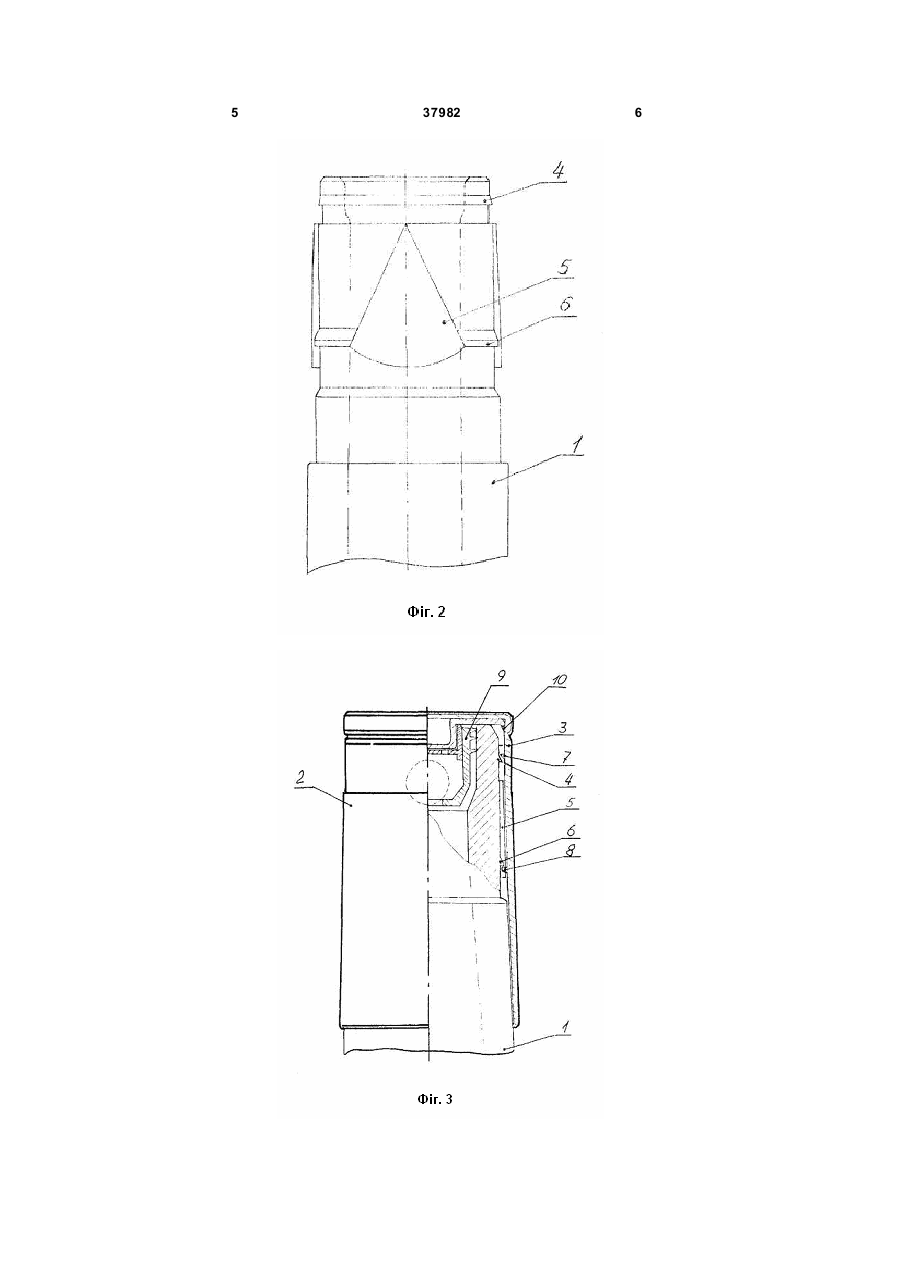

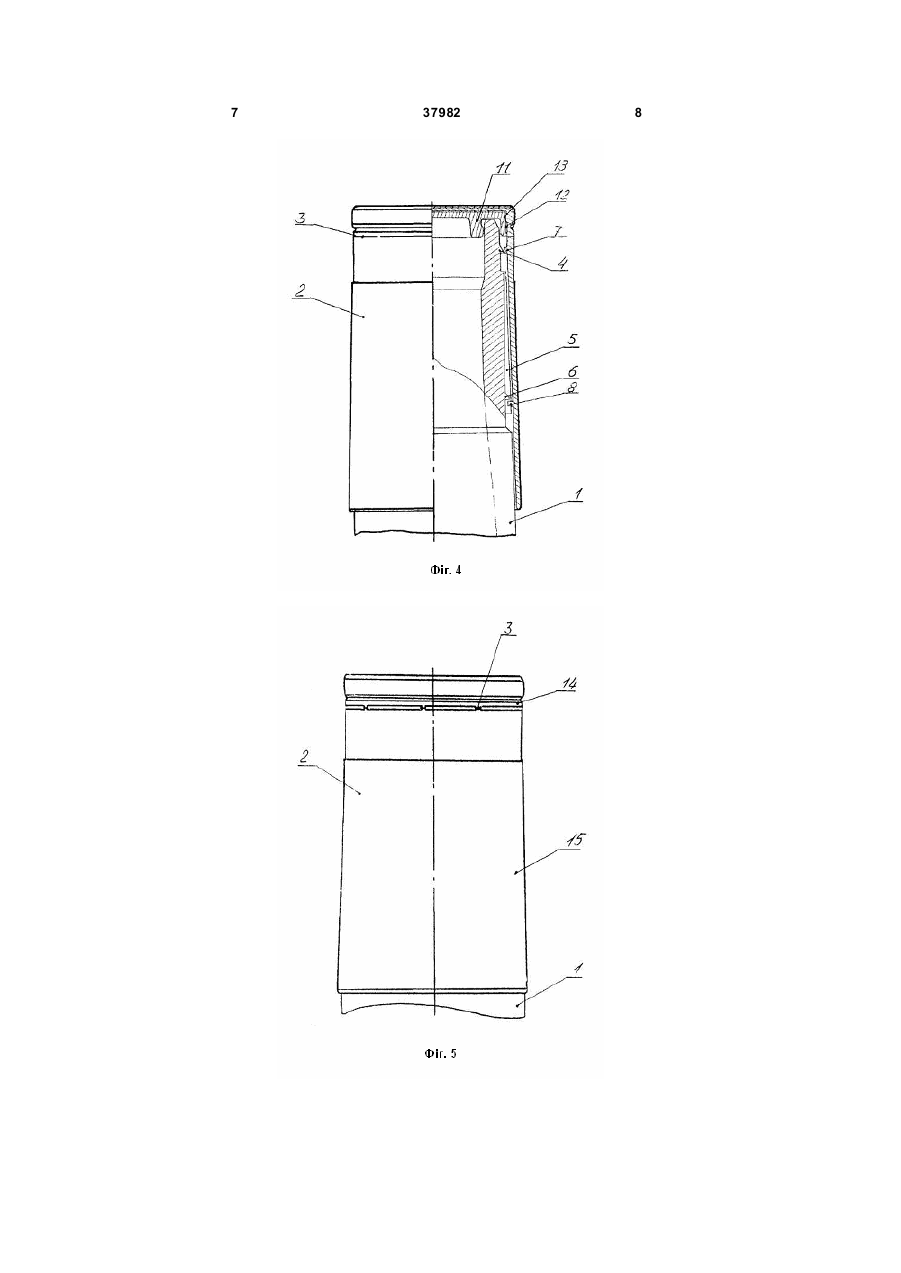

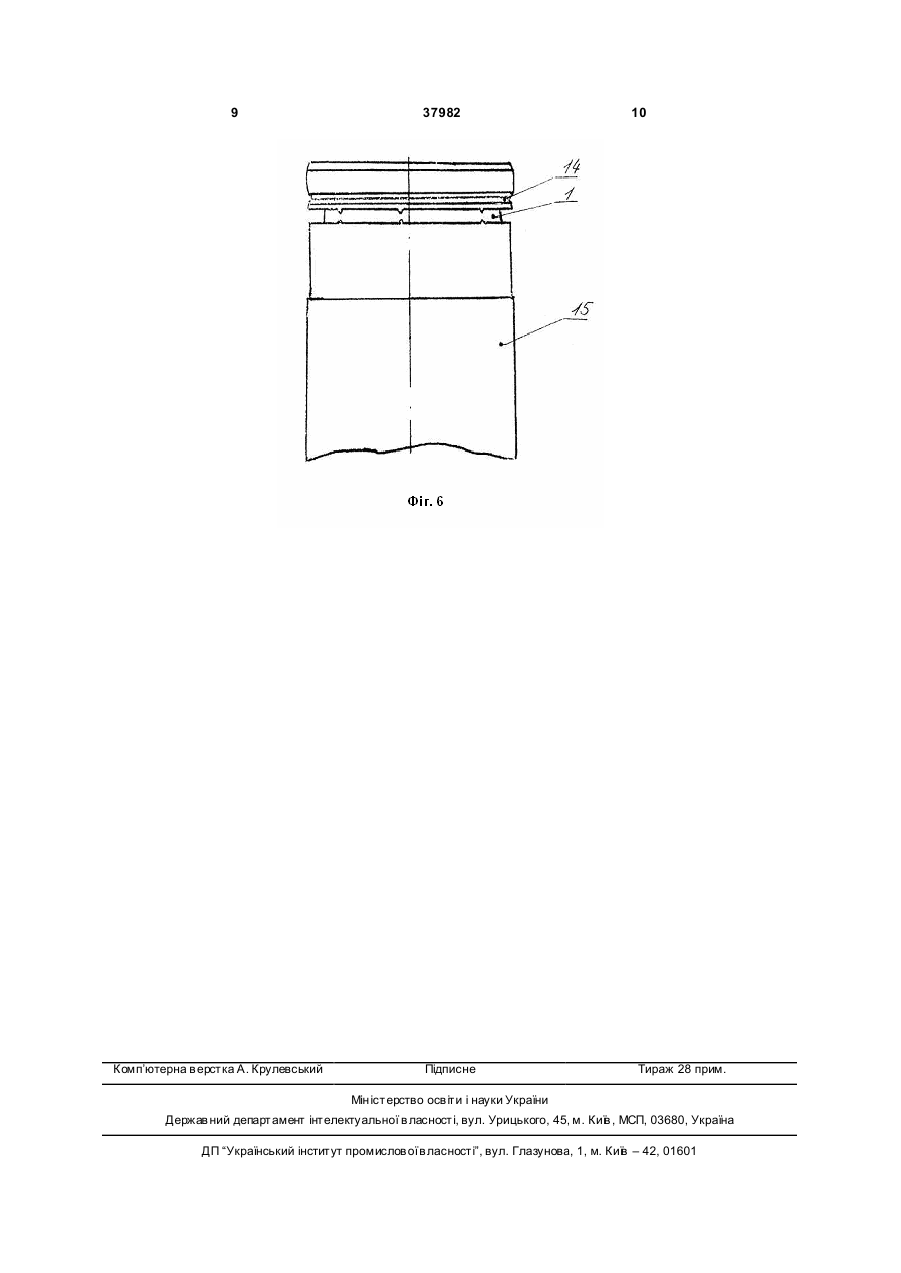

1. Закупорювальна конструкція для пляшки з рідиною, що складається з горловини пляшки та ковпачка з перфорацією у верхній частині, яка відрізняє ться тим, що горловина містить верхній кільцевий виступ, щонайменше два конічні виступи на бічній поверхні, між якими розміщено нижній кільцевий виступ, а ковпачок містить щонайменше два верхні та два нижні захоплювачі на внутрішній поверхні. 2. Закупорювальна конструкція за п. 1, яка відріз 3 37982 на Фіг.4 - ковпачок з вставкою, частковий розріз; на Фіг.5 - закупорювальну конструкцію у положенні при відкриванні; на Фіг.6 - закупорювальну конструкцію у відкритому або повторно закритому положенні. Закупорювальна конструкція складається з горловини 1 пляшки та пластикового ковпачка 2 з перфорацією 3 у верхній частині. Горловина 1 (Фіг.2) містить верхній 4 кільцевий виступ, щонайменше два конічні 5 виступи на бічній поверхні, між якими розміщено нижній 6 кільцевий виступ. Ковпачок 2 (Фіг.3, Фіг.4) містить щонайменше два верхні 7 та два нижні 8 захоплювачі на внутрішній поверхні. Ковпачок 2 (Фіг.3) може містити дозатор 9 і додатковий захоплювач 10 для зчеплення з дозатором. Ковпачок 2 (Фіг.4) може містити вставку 11, додаткові шліци 12 та кільцевий 13 виступ для зчеплення з вставкою 11. У вставці може бути за 4 кріплено корок або пробку (не показано). На ковпачок 2 може бути одягнуто алюмінієвий декоративний кожух (не показано). Закупорювальна конструкція функціонує наступним чином. При одяганні ковпачка 2 на горловину 1 нижні 8 захоплювачі ковпачка попадають на конічні 5 виступи горловини, ковзають вниз до нижнього 6 кільцевого виступу і входять у зачеплення з ним, а верхні 7 захоплювачі ковпачка 2 розташовуються біля верхнього 4 кільцевого виступу горловини 1. Коли потрібно відкрити пляшку (Фіг.5, Фіг.6) ковпачок 2 прокручують у будь-яку сторону, при цьому перфорація 3 розривається, розділяючи ковпачок 2 на дві частини - кришку 14, яка залишається на місці і яку далі можна знімати, та юбку 15 що залишається внизу горловини 1. При цьому верхні 7 захоплювачі ковпачка, входять в зачеплення з верхнім 4 кільцевим виступом, на горловині пляшки 1. 5 37982 6 7 37982 8 9 Комп’ютерна в ерстка А. Крулевський 37982 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClosing device for the bottle with liquid
Автори англійськоюOnyschuk Vitalii Stepanovych, Kusch Valerii Dmytrovych
Назва патенту російськоюУкупоривающая конструкция для бутылки с жидкостью
Автори російськоюОнищук Виталий Степанович, Кущ Валерий Дмитриевич
МПК / Мітки
МПК: B65D 47/00
Мітки: пляшки, закупорювальна, рідиною, конструкція
