Роторно-плівковий апарат

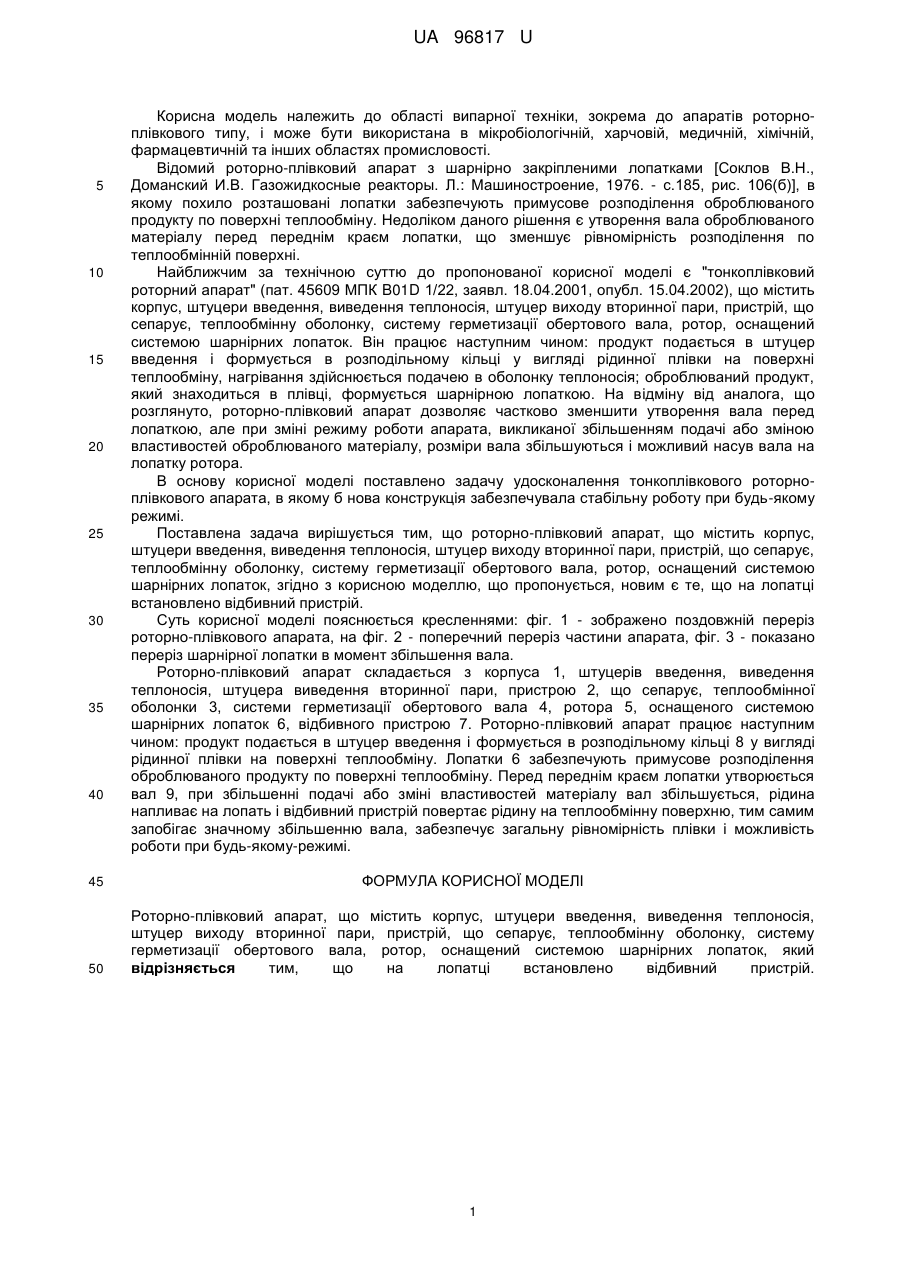

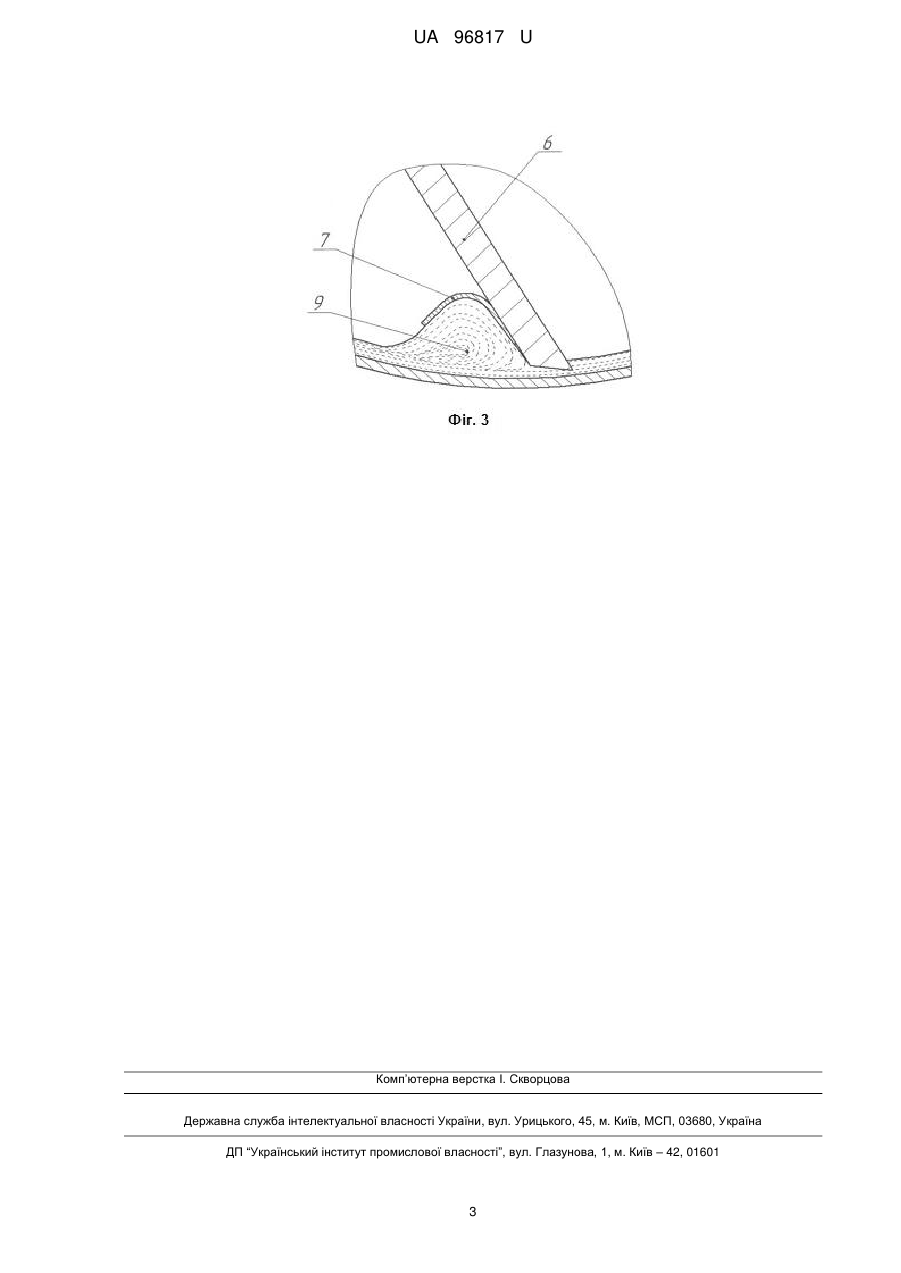

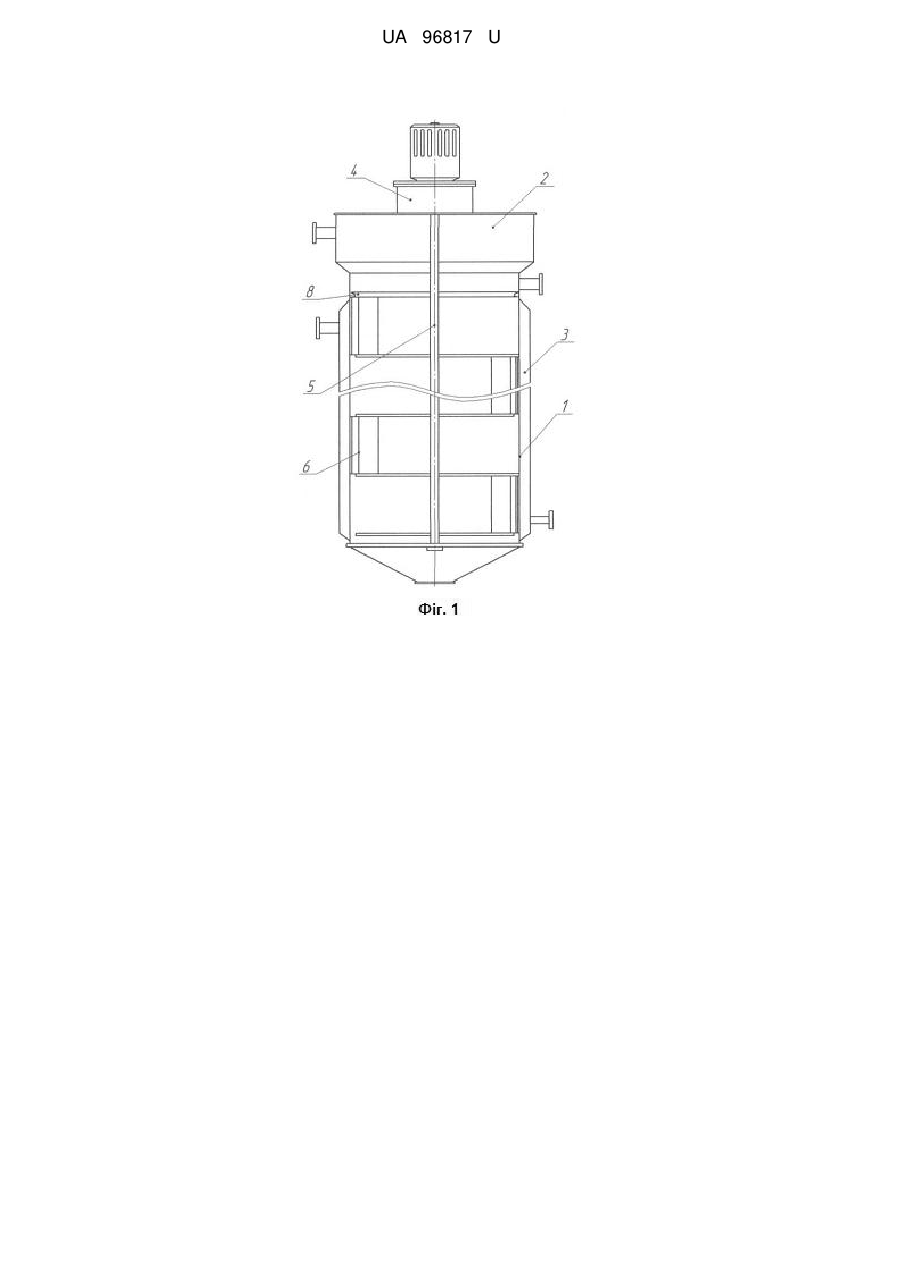

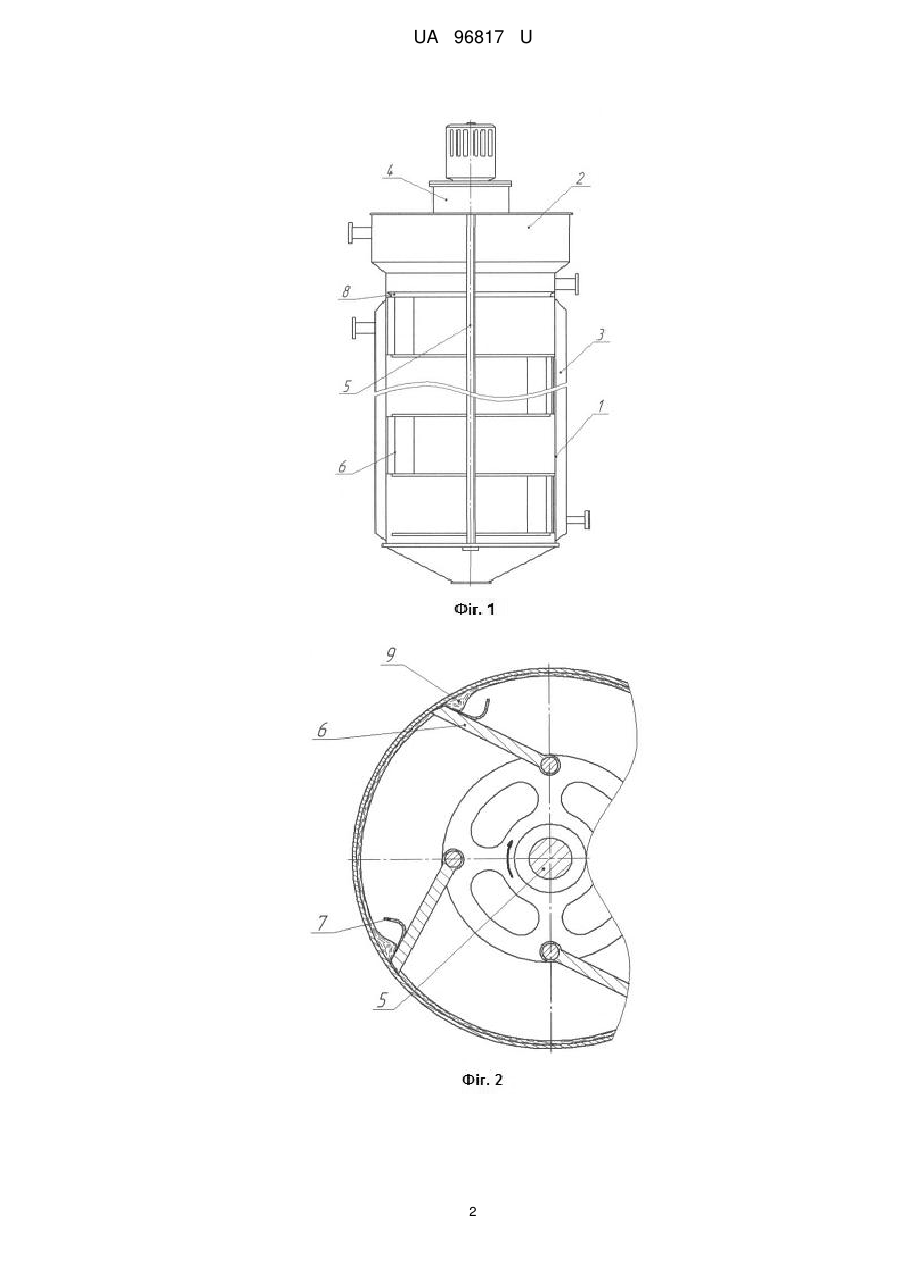

Реферат: Роторно-плівковий апарат містить корпус, штуцери введення, виведення теплоносія, штуцер виходу вторинної пари, пристрій, що сепарує, теплообмінну оболонку, систему герметизації обертового вала, ротор, оснащений системою шарнірних лопаток. На лопатці встановлено відбивний пристрій. UA 96817 U (12) UA 96817 U UA 96817 U 5 10 15 20 25 30 35 40 Корисна модель належить до області випарної техніки, зокрема до апаратів роторноплівкового типу, і може бути використана в мікробіологічній, харчовій, медичній, хімічній, фармацевтичній та інших областях промисловості. Відомий роторно-плівковий апарат з шарнірно закріпленими лопатками [Соклов В.Н., Доманский И.В. Газожидкосные реакторы. Л.: Машиностроение, 1976. - с.185, рис. 106(б)], в якому похило розташовані лопатки забезпечують примусове розподілення оброблюваного продукту по поверхні теплообміну. Недоліком даного рішення є утворення вала оброблюваного матеріалу перед переднім краєм лопатки, що зменшує рівномірність розподілення по теплообмінній поверхні. Найближчим за технічною суттю до пропонованої корисної моделі є "тонкоплівковий роторний апарат" (пат. 45609 МПК B01D 1/22, заявл. 18.04.2001, опубл. 15.04.2002), що містить корпус, штуцери введення, виведення теплоносія, штуцер виходу вторинної пари, пристрій, що сепарує, теплообмінну оболонку, систему герметизації обертового вала, ротор, оснащений системою шарнірних лопаток. Він працює наступним чином: продукт подається в штуцер введення і формується в розподільному кільці у вигляді рідинної плівки на поверхні теплообміну, нагрівання здійснюється подачею в оболонку теплоносія; оброблюваний продукт, який знаходиться в плівці, формується шарнірною лопаткою. На відміну від аналога, що розглянуто, роторно-плівковий апарат дозволяє частково зменшити утворення вала перед лопаткою, але при зміні режиму роботи апарата, викликаної збільшенням подачі або зміною властивостей оброблюваного матеріалу, розміри вала збільшуються і можливий насув вала на лопатку ротора. В основу корисної моделі поставлено задачу удосконалення тонкоплівкового роторноплівкового апарата, в якому б нова конструкція забезпечувала стабільну роботу при будь-якому режимі. Поставлена задача вирішується тим, що роторно-плівковий апарат, що містить корпус, штуцери введення, виведення теплоносія, штуцер виходу вторинної пари, пристрій, що сепарує, теплообмінну оболонку, систему герметизації обертового вала, ротор, оснащений системою шарнірних лопаток, згідно з корисною моделлю, що пропонується, новим є те, що на лопатці встановлено відбивний пристрій. Суть корисної моделі пояснюється кресленнями: фіг. 1 - зображено поздовжній переріз роторно-плівкового апарата, на фіг. 2 - поперечний переріз частини апарата, фіг. 3 - показано переріз шарнірної лопатки в момент збільшення вала. Роторно-плівковий апарат складається з корпуса 1, штуцерів введення, виведення теплоносія, штуцера виведення вторинної пари, пристрою 2, що сепарує, теплообмінної оболонки 3, системи герметизації обертового вала 4, ротора 5, оснащеного системою шарнірних лопаток 6, відбивного пристрою 7. Роторно-плівковий апарат працює наступним чином: продукт подається в штуцер введення і формується в розподільному кільці 8 у вигляді рідинної плівки на поверхні теплообміну. Лопатки 6 забезпечують примусове розподілення оброблюваного продукту по поверхні теплообміну. Перед переднім краєм лопатки утворюється вал 9, при збільшенні подачі або зміні властивостей матеріалу вал збільшується, рідина напливає на лопать і відбивний пристрій повертає рідину на теплообмінну поверхню, тим самим запобігає значному збільшенню вала, забезпечує загальну рівномірність плівки і можливість роботи при будь-якому-режимі. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Роторно-плівковий апарат, що містить корпус, штуцери введення, виведення теплоносія, штуцер виходу вторинної пари, пристрій, що сепарує, теплообмінну оболонку, систему герметизації обертового вала, ротор, оснащений системою шарнірних лопаток, який відрізняється тим, що на лопатці встановлено відбивний пристрій. 1 UA 96817 U 2 UA 96817 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
