Радіолокаційна станція метрового діапазону хвиль, яка забезпечує безпровальне супроводження цілей, виконаних за технологією “stealth”

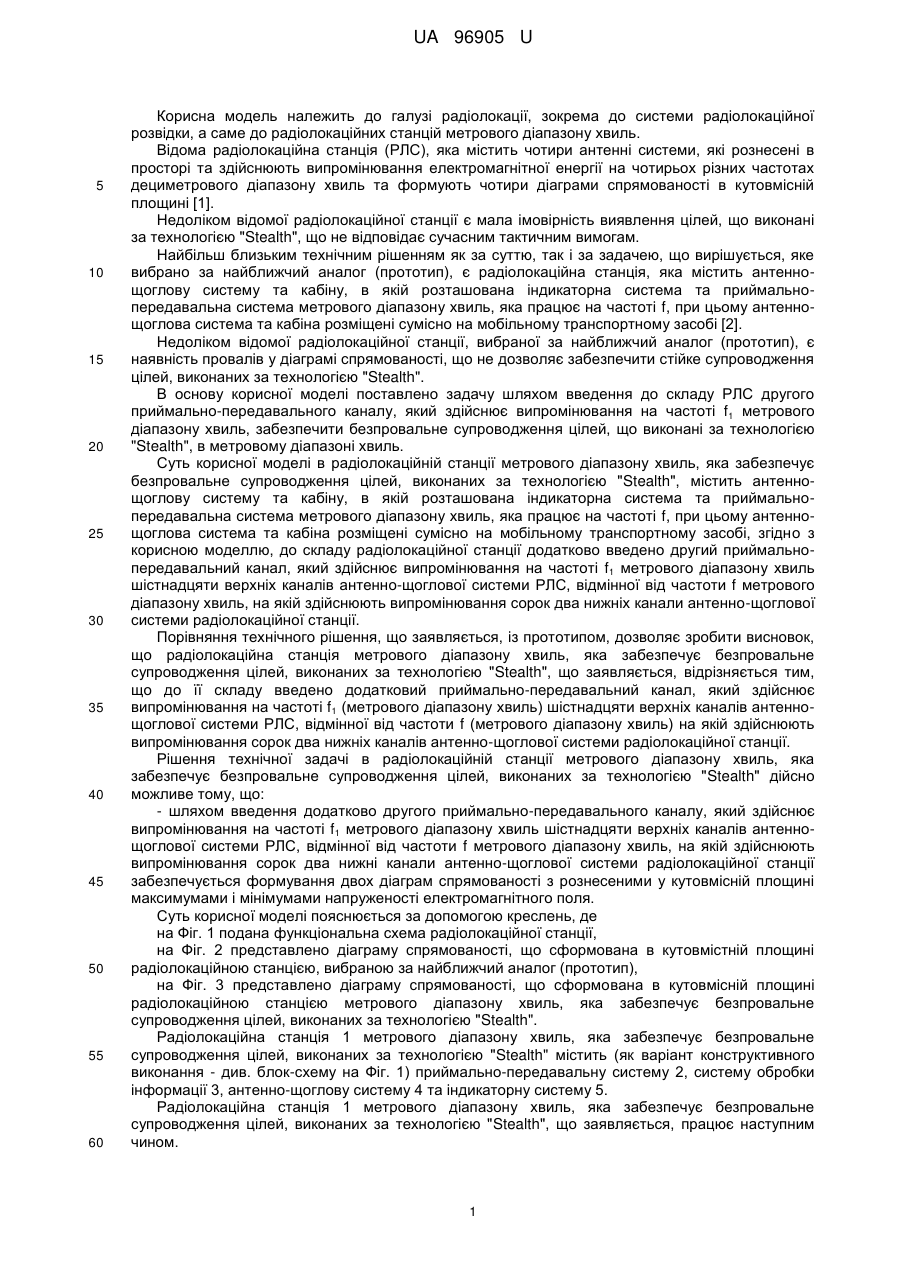

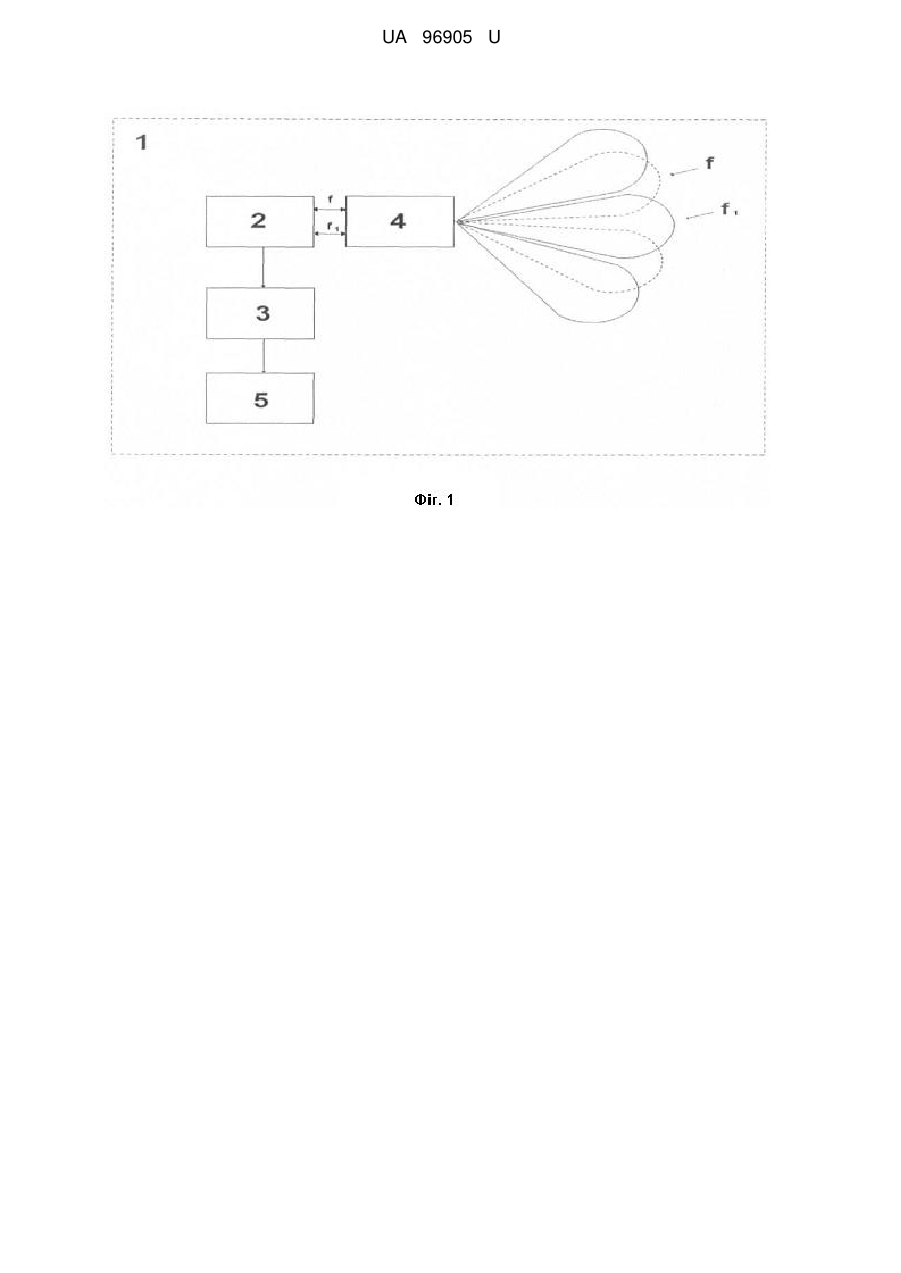

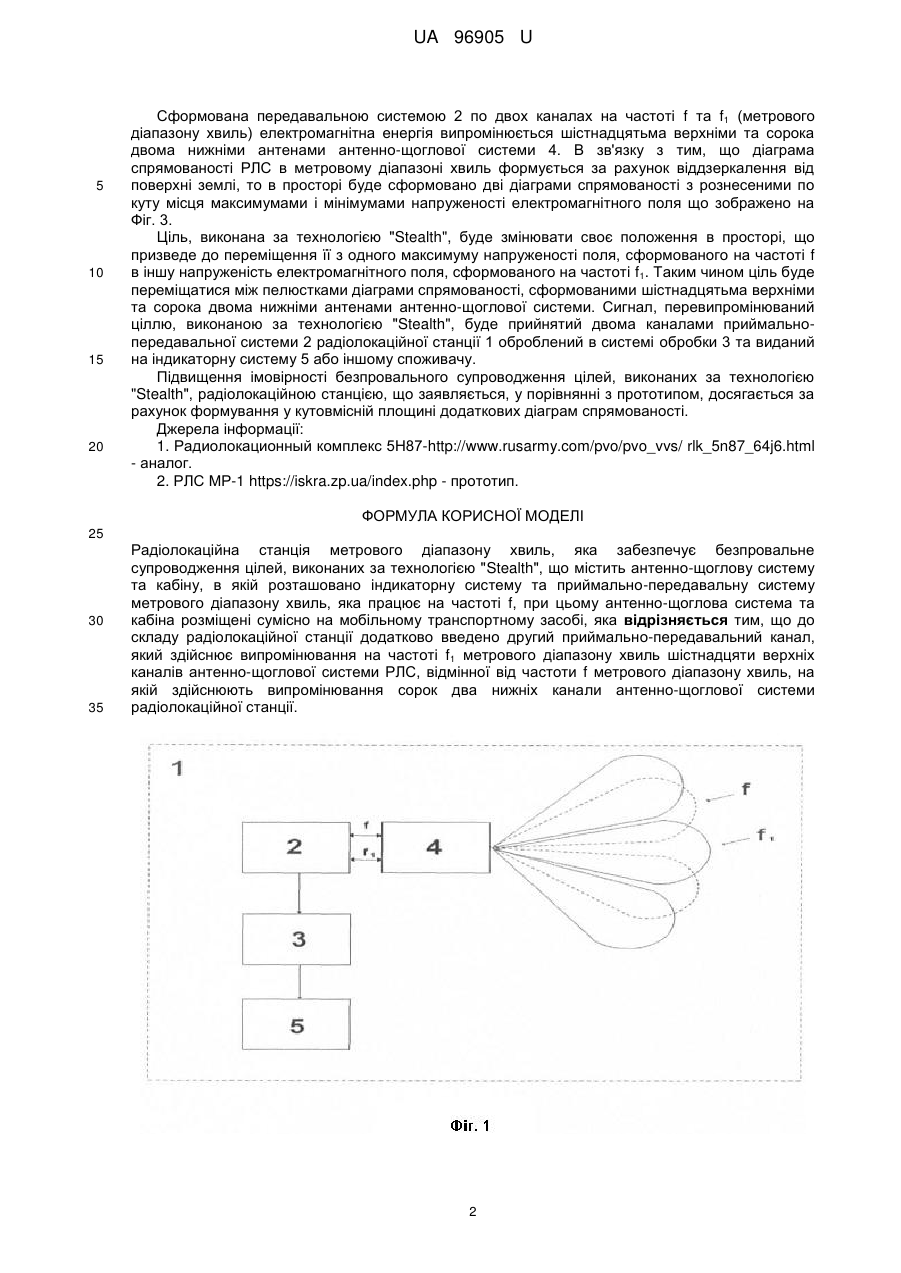

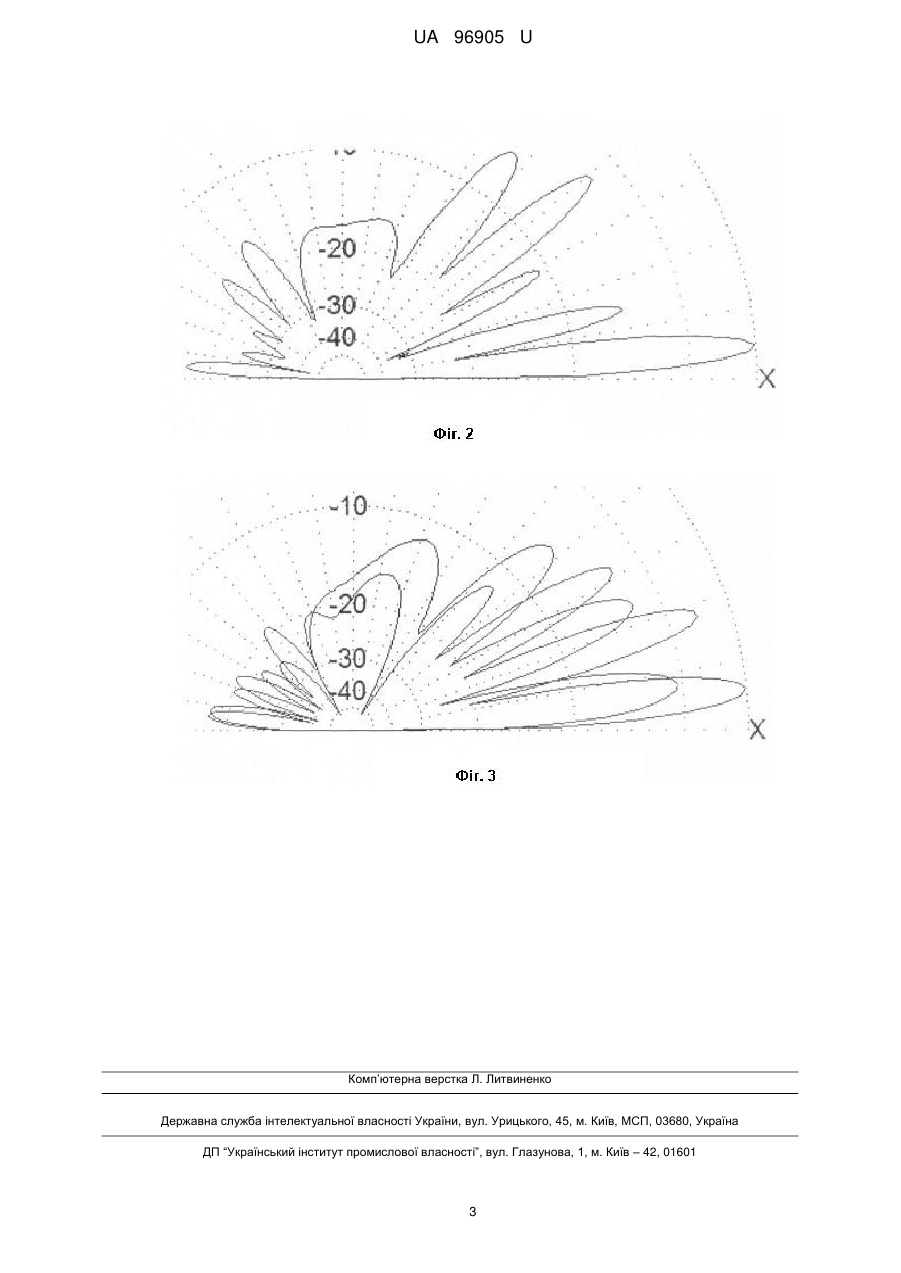

Реферат: Радіолокаційна станція метрового діапазону хвиль, яка забезпечує безпровальне супроводження цілей, виконаних за технологією "Stealth", антенно-щоглову систему та кабіну, в якій розташовано індикаторну систему та приймально-передавальну систему метрового діапазону хвиль, яка працює на частоті f, при цьому антенно-щоглова система та кабіна розміщені сумісно на мобільному транспортному засобі. До складу радіолокаційної станції додатково введено другий приймально-передавальний канал, який здійснює випромінювання на частоті f1 метрового діапазону хвиль шістнадцяти верхніх каналів антенно-щоглової системи РЛС, відмінної від частоти f метрового діапазону хвиль, на якій здійснюють випромінювання сорок два нижніх канали антенно-щоглової системи радіолокаційної станції. UA 96905 U (12) UA 96905 U UA 96905 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі радіолокації, зокрема до системи радіолокаційної розвідки, а саме до радіолокаційних станцій метрового діапазону хвиль. Відома радіолокаційна станція (РЛС), яка містить чотири антенні системи, які рознесені в просторі та здійснюють випромінювання електромагнітної енергії на чотирьох різних частотах дециметрового діапазону хвиль та формують чотири діаграми спрямованості в кутовмісній площині [1]. Недоліком відомої радіолокаційної станції є мала імовірність виявлення цілей, що виконані за технологією "Stealth", що не відповідає сучасним тактичним вимогам. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є радіолокаційна станція, яка містить антеннощоглову систему та кабіну, в якій розташована індикаторна система та приймальнопередавальна система метрового діапазону хвиль, яка працює на частоті f, при цьому антеннощоглова система та кабіна розміщені сумісно на мобільному транспортному засобі [2]. Недоліком відомої радіолокаційної станції, вибраної за найближчий аналог (прототип), є наявність провалів у діаграмі спрямованості, що не дозволяє забезпечити стійке супроводження цілей, виконаних за технологією "Stealth". В основу корисної моделі поставлено задачу шляхом введення до складу РЛС другого приймально-передавального каналу, який здійснює випромінювання на частоті f1 метрового діапазону хвиль, забезпечити безпровальне супроводження цілей, що виконані за технологією "Stealth", в метровому діапазоні хвиль. Суть корисної моделі в радіолокаційній станції метрового діапазону хвиль, яка забезпечує безпровальне супроводження цілей, виконаних за технологією "Stealth", містить антеннощоглову систему та кабіну, в якій розташована індикаторна система та приймальнопередавальна система метрового діапазону хвиль, яка працює на частоті f, при цьому антеннощоглова система та кабіна розміщені сумісно на мобільному транспортному засобі, згідно з корисною моделлю, до складу радіолокаційної станції додатково введено другий приймальнопередавальний канал, який здійснює випромінювання на частоті f1 метрового діапазону хвиль шістнадцяти верхніх каналів антенно-щоглової системи РЛС, відмінної від частоти f метрового діапазону хвиль, на якій здійснюють випромінювання сорок два нижніх канали антенно-щоглової системи радіолокаційної станції. Порівняння технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що радіолокаційна станція метрового діапазону хвиль, яка забезпечує безпровальне супроводження цілей, виконаних за технологією "Stealth", що заявляється, відрізняється тим, що до її складу введено додатковий приймально-передавальний канал, який здійснює випромінювання на частоті f1 (метрового діапазону хвиль) шістнадцяти верхніх каналів антеннощоглової системи РЛС, відмінної від частоти f (метрового діапазону хвиль) на якій здійснюють випромінювання сорок два нижніх каналів антенно-щоглової системи радіолокаційної станції. Рішення технічної задачі в радіолокаційній станції метрового діапазону хвиль, яка забезпечує безпровальне супроводження цілей, виконаних за технологією "Stealth" дійсно можливе тому, що: - шляхом введення додатково другого приймально-передавального каналу, який здійснює випромінювання на частоті f1 метрового діапазону хвиль шістнадцяти верхніх каналів антеннощоглової системи РЛС, відмінної від частоти f метрового діапазону хвиль, на якій здійснюють випромінювання сорок два нижні канали антенно-щоглової системи радіолокаційної станції забезпечується формування двох діаграм спрямованості з рознесеними у кутовмісній площині максимумами і мінімумами напруженості електромагнітного поля. Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 подана функціональна схема радіолокаційної станції, на Фіг. 2 представлено діаграму спрямованості, що сформована в кутовмістній площині радіолокаційною станцією, вибраною за найближчий аналог (прототип), на Фіг. 3 представлено діаграму спрямованості, що сформована в кутовмісній площині радіолокаційною станцією метрового діапазону хвиль, яка забезпечує безпровальне супроводження цілей, виконаних за технологією "Stealth". Радіолокаційна станція 1 метрового діапазону хвиль, яка забезпечує безпровальне супроводження цілей, виконаних за технологією "Stealth" містить (як варіант конструктивного виконання - див. блок-схему на Фіг. 1) приймально-передавальну систему 2, систему обробки інформації 3, антенно-щоглову систему 4 та індикаторну систему 5. Радіолокаційна станція 1 метрового діапазону хвиль, яка забезпечує безпровальне супроводження цілей, виконаних за технологією "Stealth", що заявляється, працює наступним чином. 1 UA 96905 U 5 10 15 20 Сформована передавальною системою 2 по двох каналах на частоті f та f1 (метрового діапазону хвиль) електромагнітна енергія випромінюється шістнадцятьма верхніми та сорока двома нижніми антенами антенно-щоглової системи 4. В зв'язку з тим, що діаграма спрямованості РЛС в метровому діапазоні хвиль формується за рахунок віддзеркалення від поверхні землі, то в просторі буде сформовано дві діаграми спрямованості з рознесеними по куту місця максимумами і мінімумами напруженості електромагнітного поля що зображено на Фіг. 3. Ціль, виконана за технологією "Stealth", буде змінювати своє положення в просторі, що призведе до переміщення її з одного максимуму напруженості поля, сформованого на частоті f в іншу напруженість електромагнітного поля, сформованого на частоті f1. Таким чином ціль буде переміщатися між пелюстками діаграми спрямованості, сформованими шістнадцятьма верхніми та сорока двома нижніми антенами антенно-щоглової системи. Сигнал, перевипромінюваний ціллю, виконаною за технологією "Stealth", буде прийнятий двома каналами приймальнопередавальної системи 2 радіолокаційної станції 1 оброблений в системі обробки 3 та виданий на індикаторну систему 5 або іншому споживачу. Підвищення імовірності безпровального супроводження цілей, виконаних за технологією "Stealth", радіолокаційною станцією, що заявляється, у порівнянні з прототипом, досягається за рахунок формування у кутовмісній площині додаткових діаграм спрямованості. Джерела інформації: 1. Радиолокационный комплекс 5Н87-http://www.rusarmy.com/pvo/pvo_vvs/ rlk_5n87_64j6.html - аналог. 2. РЛС МР-1 https://iskra.zp.ua/index.php - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Радіолокаційна станція метрового діапазону хвиль, яка забезпечує безпровальне супроводження цілей, виконаних за технологією "Stealth", що містить антенно-щоглову систему та кабіну, в якій розташовано індикаторну систему та приймально-передавальну систему метрового діапазону хвиль, яка працює на частоті f, при цьому антенно-щоглова система та кабіна розміщені сумісно на мобільному транспортному засобі, яка відрізняється тим, що до складу радіолокаційної станції додатково введено другий приймально-передавальний канал, який здійснює випромінювання на частоті f1 метрового діапазону хвиль шістнадцяти верхніх каналів антенно-щоглової системи РЛС, відмінної від частоти f метрового діапазону хвиль, на якій здійснюють випромінювання сорок два нижніх канали антенно-щоглової системи радіолокаційної станції. 2 UA 96905 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
