Вузол кріплення навісного обладнання скребкового конвеєра

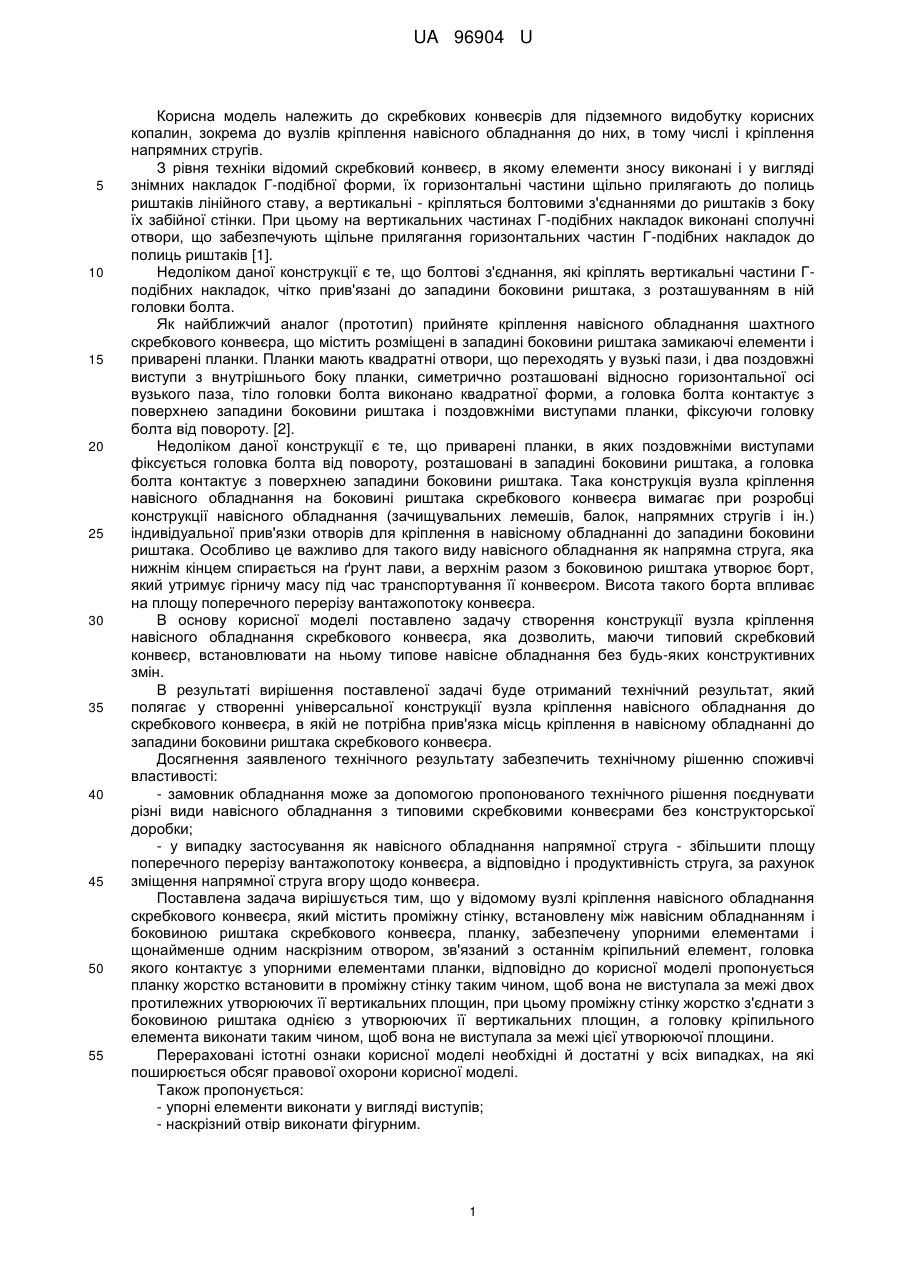

Реферат: UA 96904 U UA 96904 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до скребкових конвеєрів для підземного видобутку корисних копалин, зокрема до вузлів кріплення навісного обладнання до них, в тому числі і кріплення напрямних стругів. З рівня техніки відомий скребковий конвеєр, в якому елементи зносу виконані і у вигляді знімних накладок Г-подібної форми, їх горизонтальні частини щільно прилягають до полиць риштаків лінійного ставу, а вертикальні - кріпляться болтовими з'єднаннями до риштаків з боку їх забійної стінки. При цьому на вертикальних частинах Г-подібних накладок виконані сполучні отвори, що забезпечують щільне прилягання горизонтальних частин Г-подібних накладок до полиць риштаків [1]. Недоліком даної конструкції є те, що болтові з'єднання, які кріплять вертикальні частини Гподібних накладок, чітко прив'язані до западини боковини риштака, з розташуванням в ній головки болта. Як найближчий аналог (прототип) прийняте кріплення навісного обладнання шахтного скребкового конвеєра, що містить розміщені в западині боковини риштака замикаючі елементи і приварені планки. Планки мають квадратні отвори, що переходять у вузькі пази, і два поздовжні виступи з внутрішнього боку планки, симетрично розташовані відносно горизонтальної осі вузького паза, тіло головки болта виконано квадратної форми, а головка болта контактує з поверхнею западини боковини риштака і поздовжніми виступами планки, фіксуючи головку болта від повороту. [2]. Недоліком даної конструкції є те, що приварені планки, в яких поздовжніми виступами фіксується головка болта від повороту, розташовані в западині боковини риштака, а головка болта контактує з поверхнею западини боковини риштака. Така конструкція вузла кріплення навісного обладнання на боковині риштака скребкового конвеєра вимагає при розробці конструкції навісного обладнання (зачищувальних лемешів, балок, напрямних стругів і ін.) індивідуальної прив'язки отворів для кріплення в навісному обладнанні до западини боковини риштака. Особливо це важливо для такого виду навісного обладнання як напрямна струга, яка нижнім кінцем спирається на ґрунт лави, а верхнім разом з боковиною риштака утворює борт, який утримує гірничу масу під час транспортування її конвеєром. Висота такого борта впливає на площу поперечного перерізу вантажопотоку конвеєра. В основу корисної моделі поставлено задачу створення конструкції вузла кріплення навісного обладнання скребкового конвеєра, яка дозволить, маючи типовий скребковий конвеєр, встановлювати на ньому типове навісне обладнання без будь-яких конструктивних змін. В результаті вирішення поставленої задачі буде отриманий технічний результат, який полягає у створенні універсальної конструкції вузла кріплення навісного обладнання до скребкового конвеєра, в якій не потрібна прив'язка місць кріплення в навісному обладнанні до западини боковини риштака скребкового конвеєра. Досягнення заявленого технічного результату забезпечить технічному рішенню споживчі властивості: - замовник обладнання може за допомогою пропонованого технічного рішення поєднувати різні види навісного обладнання з типовими скребковими конвеєрами без конструкторської доробки; - у випадку застосування як навісного обладнання напрямної струга - збільшити площу поперечного перерізу вантажопотоку конвеєра, а відповідно і продуктивність струга, за рахунок зміщення напрямної струга вгору щодо конвеєра. Поставлена задача вирішується тим, що у відомому вузлі кріплення навісного обладнання скребкового конвеєра, який містить проміжну стінку, встановлену між навісним обладнанням і боковиною риштака скребкового конвеєра, планку, забезпечену упорними елементами і щонайменше одним наскрізним отвором, зв'язаний з останнім кріпильний елемент, головка якого контактує з упорними елементами планки, відповідно до корисної моделі пропонується планку жорстко встановити в проміжну стінку таким чином, щоб вона не виступала за межі двох протилежних утворюючих її вертикальних площин, при цьому проміжну стінку жорстко з'єднати з боковиною риштака однією з утворюючих її вертикальних площин, а головку кріпильного елемента виконати таким чином, щоб вона не виступала за межі цієї утворюючої площини. Перераховані істотні ознаки корисної моделі необхідні й достатні у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Також пропонується: - упорні елементи виконати у вигляді виступів; - наскрізний отвір виконати фігурним. 1 UA 96904 U 5 10 15 20 25 30 35 40 45 50 55 60 Причинно-наслідковий зв'язок між нововведеними істотними ознаками і отриманням заявленого технічного результату пояснюється наступним. Жорстке закріплення у вертикальній проміжній стінці планки таким чином, що вона не виступає за межі двох протилежних утворюючих вертикальних площин проміжної стінки, а також установка болта таким чином, що його головка не виходить за межі утворюючої площини, якою вертикальна проміжна стінка жорстко з'єднана з боковиною риштака скребкового конвеєра (головка болта втоплена в проміжну стінку), дозволяє не прив'язувати кріпильний елемент до западини в профілі боковини риштака конвеєра, щоб розташувати в ній головку болта. Таке технічне рішення дозволяє досягти технічний результат, що заявляється, а саме: створити універсальну конструкцію вузла кріплення навісного обладнання скребкового конвеєра, в якій не потрібна прив'язка місць кріплення в навісному обладнанні до западини боковини риштака скребкового конвеєра, а також використовувати типову планку з упорними елементами для фіксації головок кріпильних елементів. Досягнення технічного результату забезпечує споживчі властивості технічного рішення, що заявляється, а саме: замовник обладнання може поєднувати різні види навісного обладнання з типовими скребковими конвеєрами без конструкторського доопрацювання. Для випадку використання як навісного обладнання напрямної струга пропоноване технічне рішення дозволяє забезпечити таку нову споживчу властивість як збільшення площі поперечного перерізу вантажопотоку конвеєра за рахунок зміщення напрямної струга вгору щодо конвеєра на величину  Н, що, в свою чергу, збільшує продуктивність стругової установки. Корисна модель пояснюється прикладом, в якому як навісне обладнання використана напрямна струга. Виконання цього прикладу не є єдино можливим, але наочно демонструє можливість досягнення технічного результату запропонованою новою сукупністю суттєвих ознак. Суть технічного рішення представлена на кресленнях, де: на фіг. 1 показана проміжна стінка (1) з встановленою в неї планкою (4); на фіг. 2 показане місце кріплення навісного обладнання (2) (напрямної струга) до боковини (3.1) риштака (3) скребкового конвеєра у перерізі. Короткий опис креслень: 1 - проміжна стінка; 1.1 - утворююча площина проміжної стінки; 1.2 - утворююча площина проміжної стінки; 2 - навісне обладнання; 3 - риштак (конвеєра); 3.1 - боковина риштака; 4 - планка; 4.1 - наскрізний отвір; 4.2 - упорні елементи; 5 - кріпильний елемент; 5.1 - головка кріпильного елемента. Технічний результат досягається наступним чином. Спочатку виготовляють проміжну стінку (1) (фіг. 1), в якій виконують отвори за формою планки (4) і встановлюють в кожний з них планку (4), жорстко закріплюючи за допомогою, наприклад, зварювання таким чином, щоб планка (4) не виступала за межі протилежних утворюючих площин (1.1) і (1.2) проміжної стінки (1). Отвори під планку в проміжній стінці (1) виконують зі зміщенням на величину ΔН, на яку замовником планується підняти навісне обладнання, наприклад, напрямну стругу. Далі проміжну стінку (1) зі встановленою планкою (4) жорстко з'єднують, наприклад, за допомогою зварювання, з боковиною (3.1) риштака (3), при цьому витримують зміщення ΔН щодо западини профілю боковини (3.1) риштака (3), збільшуючи, таким чином, висоту борта конвеєра (фіг. 2). В планку (4) через наскрізний отвір (4.1) встановлюють кріпильні елементи (5), головки (5.1) яких фіксують від повороту упорними елементами (4.2) планки (4), виконаними в прикладі у вигляді поздовжніх виступів, симетрично розташованих відносно осі планки (4). Описаний варіант виконання упорних елементів не єдиний, можливі конструкції будь-якої форми для виконання функції фіксації від повороту головки (5.1) кріпильного елемента (5). Крім цього, для здійснення технічного рішення, що заявляється, головки (5.1) кріпильного елемента (5) виконують такими, щоб вони не виступали за межі утворюючої площини (1.1) проміжної стінки (1), яка сполучена з боковиною (3.1) риштака (3) конвеєра. Це дозволяє не прив'язувати місце кріплення навісного обладнання до западини профілю боковини (3.1) риштака (3) і закріплювати планку (4) в проміжній стінці (1) так, як це потрібно замовнику (фіг. 2). Для установки кріпильного елемента (5) в планці (4) виконані два фігурних наскрізних отвори (4.1). У прикладі більший отвір за формою виконано таким, щоб можна було завести 2 UA 96904 U 5 10 головку кріпильного елемента, в даному випадку болта з квадратною головкою. Квадратний отвір переходить в круглий паз, який під час збирання вузла сполучається зі стрижнем кріпильного елемента (5). Потім на кріпильні елементи встановлюють навісне обладнання (2) та закріплюють. Наведені відомості підтверджують можливість промислового здійснення та промислового використання вузла кріплення навісного обладнання скребкового конвеєра, який заявляється, що свідчить про відповідність технічного рішення критерію "промислова придатність". Джерела інформації: 1. Патент RU №2108953, пріоритет 29.05.1995р., публ. 20.04.1998 p. 2. Патент UA №46357, пріоритет 11.03.2008р., публ. 25.12.2009р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Вузол кріплення навісного обладнання скребкового конвеєра, що містить проміжну стінку (1), встановлену між навісним обладнанням (2) і боковиною (3.1) риштака (3) скребкового конвеєра, планку (4), забезпечену упорними елементами (4.2) і щонайменше одним наскрізним отвором (4.1), зв'язаний з останнім кріпильний елемент (5), головка (5.1) якого контактує з упорними елементами (4.2) планки (4), який відрізняється тим, що планка (4) жорстко встановлена в проміжній стінці (1) і не виступає за межі двох протилежних утворюючих її вертикальних площин (1.1 і 1.2), при цьому проміжна стінка (1) жорстко з'єднана з боковиною (3.1) риштака (3) однією з утворюючих її площин (1.1), а головка (5.1) кріпильного елемента (4) не виступає за межі цієї утворюючої площини (1.1). 2. Вузол кріплення за п. 1, який відрізняється тим, що упорні елементи (4.2) виконані у вигляді виступів. 3. Вузол кріплення за п. 1 або п. 2, який відрізняється тим, що наскрізний отвір (4.1) виконано фігурним. 3 UA 96904 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
