Петля для кришки і спосіб виготовлення такої петлі

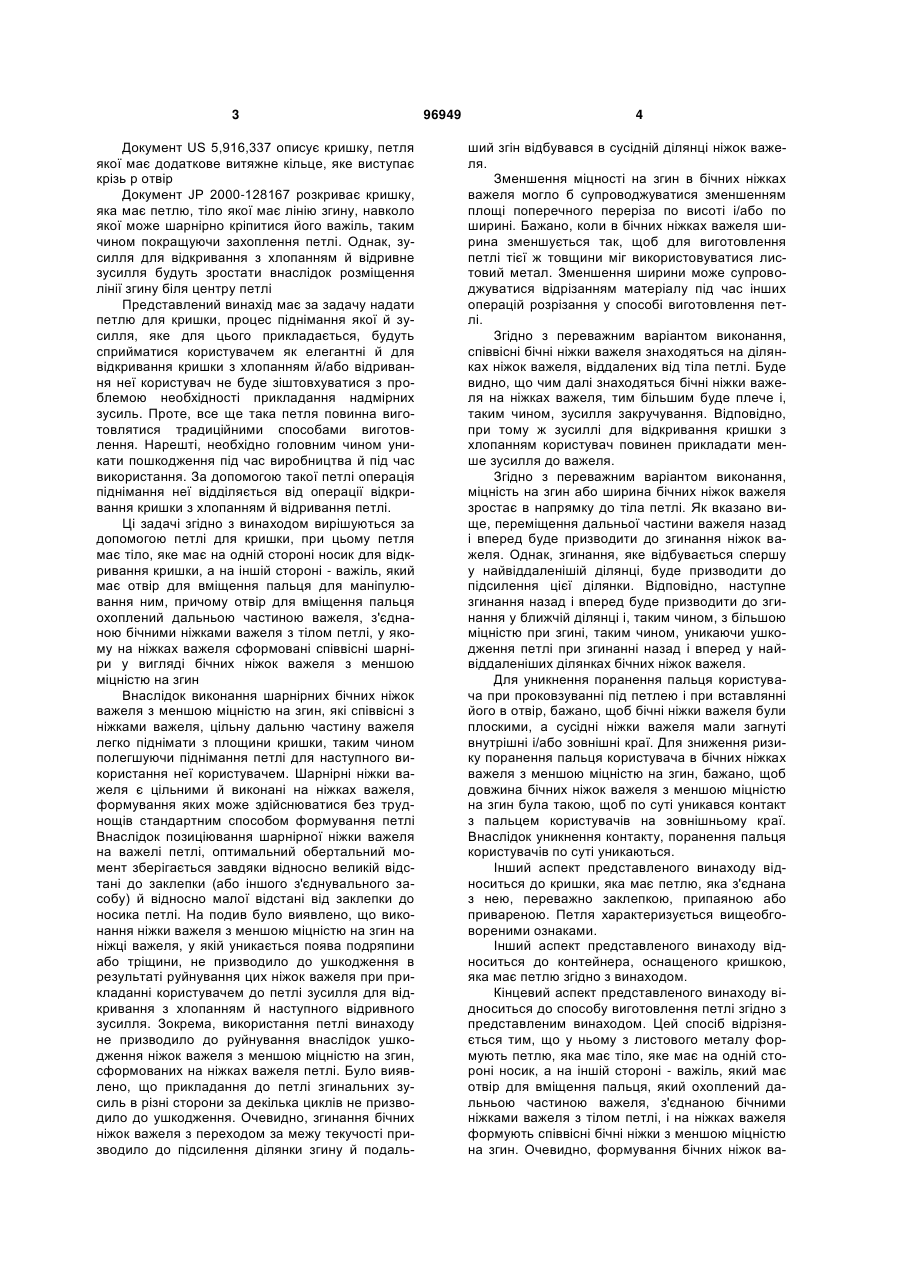

1. Петля для кришки, яка має тіло, яке має на одній стороні носик для відкривання кришки, а на іншій стороні - важіль, який має отвір для вміщення пальця, для маніпулювання важелем тіла, при цьому отвір для вміщення пальця охоплений дальньою частиною важеля, з'єднаною бічними ніжками важеля з тілом петлі, причому на ніжках важеля сформовані співвісні шарніри у формі бічних ніжок важеля з меншою міцністю на згин, і міцність на згин бічних ніжок шарнірів важеля збільшується в напрямі тіла петлі. 2. Петля за п. 1, яка відрізняється тим, що бічні ніжки важеля мають меншу ширину. C2 2 (19) 1 3 Документ US 5,916,337 описує кришку, петля якої має додаткове витяжне кільце, яке виступає крізь р отвір Документ JP 2000-128167 розкриває кришку, яка має петлю, тіло якої має лінію згину, навколо якої може шарнірно кріпитися його важіль, таким чином покращуючи захоплення петлі. Однак, зусилля для відкривання з хлопанням й відривне зусилля будуть зростати внаслідок розміщення лінії згину біля центру петлі Представлений винахід має за задачу надати петлю для кришки, процес піднімання якої й зусилля, яке для цього прикладається, будуть сприйматися користувачем як елегантні й для відкривання кришки з хлопанням й/або відривання неї користувач не буде зіштовхуватися з проблемою необхідності прикладання надмірних зусиль. Проте, все ще така петля повинна виготовлятися традиційними способами виготовлення. Нарешті, необхідно головним чином уникати пошкодження під час виробництва й під час використання. За допомогою такої петлі операція піднімання неї відділяється від операції відкривання кришки з хлопанням й відривання петлі. Ці задачі згідно з винаходом вирішуються за допомогою петлі для кришки, при цьому петля має тіло, яке має на одній стороні носик для відкривання кришки, а на іншій стороні - важіль, який має отвір для вміщення пальця для маніпулювання ним, причому отвір для вміщення пальця охоплений дальньою частиною важеля, з'єднаною бічними ніжками важеля з тілом петлі, у якому на ніжках важеля сформовані співвісні шарніри у вигляді бічних ніжок важеля з меншою міцністю на згин Внаслідок виконання шарнірних бічних ніжок важеля з меншою міцністю на згин, які співвісні з ніжками важеля, цільну дальню частину важеля легко піднімати з площини кришки, таким чином полегшуючи піднімання петлі для наступного використання неї користувачем. Шарнірні ніжки важеля є цільними й виконані на ніжках важеля, формування яких може здійснюватися без труднощів стандартним способом формування петлі Внаслідок позиціювання шарнірної ніжки важеля на важелі петлі, оптимальний обертальний момент зберігається завдяки відносно великій відстані до заклепки (або іншого з'єднувального засобу) й відносно малої відстані від заклепки до носика петлі. На подив було виявлено, що виконання ніжки важеля з меншою міцністю на згин на ніжці важеля, у якій уникається поява подряпини або тріщини, не призводило до ушкодження в результаті руйнування цих ніжок важеля при прикладанні користувачем до петлі зусилля для відкривання з хлопанням й наступного відривного зусилля. Зокрема, використання петлі винаходу не призводило до руйнування внаслідок ушкодження ніжок важеля з меншою міцністю на згин, сформованих на ніжках важеля петлі. Було виявлено, що прикладання до петлі згинальних зусиль в різні сторони за декілька циклів не призводило до ушкодження. Очевидно, згинання бічних ніжок важеля з переходом за межу текучості призводило до підсилення ділянки згину й подаль 96949 4 ший згін відбувався в сусідній ділянці ніжок важеля. Зменшення міцності на згин в бічних ніжках важеля могло б супроводжуватися зменшенням площі поперечного переріза по висоті і/або по ширині. Бажано, коли в бічних ніжках важеля ширина зменшується так, щоб для виготовлення петлі тієї ж товщини міг використовуватися листовий метал. Зменшення ширини може супроводжуватися відрізанням матеріалу під час інших операцій розрізання у способі виготовлення петлі. Згідно з переважним варіантом виконання, співвісні бічні ніжки важеля знаходяться на ділянках ніжок важеля, віддалених від тіла петлі. Буде видно, що чим далі знаходяться бічні ніжки важеля на ніжках важеля, тим більшим буде плече і, таким чином, зусилля закручування. Відповідно, при тому ж зусиллі для відкривання кришки з хлопанням користувач повинен прикладати менше зусилля до важеля. Згідно з переважним варіантом виконання, міцність на згин або ширина бічних ніжок важеля зростає в напрямку до тіла петлі. Як вказано вище, переміщення дальньої частини важеля назад і вперед буде призводити до згинання ніжок важеля. Однак, згинання, яке відбувається спершу у найвіддаленішій ділянці, буде призводити до підсилення цієї ділянки. Відповідно, наступне згинання назад і вперед буде призводити до згинання у ближчій ділянці і, таким чином, з більшою міцністю при згині, таким чином, уникаючи ушкодження петлі при згинанні назад і вперед у найвіддаленіших ділянках бічних ніжок важеля. Для уникнення поранення пальця користувача при проковзуванні під петлею і при вставлянні його в отвір, бажано, щоб бічні ніжки важеля були плоскими, а сусідні ніжки важеля мали загнуті внутрішні і/або зовнішні краї. Для зниження ризику поранення пальця користувача в бічних ніжках важеля з меншою міцністю на згин, бажано, щоб довжина бічних ніжок важеля з меншою міцністю на згин була такою, щоб по суті уникався контакт з пальцем користувачів на зовнішньому краї. Внаслідок уникнення контакту, поранення пальця користувачів по суті уникаються. Інший аспект представленого винаходу відноситься до кришки, яка має петлю, яка з'єднана з нею, переважно заклепкою, припаяною або привареною. Петля характеризується вищеобговореними ознаками. Інший аспект представленого винаходу відноситься до контейнера, оснащеного кришкою, яка має петлю згідно з винаходом. Кінцевий аспект представленого винаходу відноситься до способу виготовлення петлі згідно з представленим винаходом. Цей спосіб відрізняється тим, що у ньому з листового металу формують петлю, яка має тіло, яке має на одній стороні носик, а на іншій стороні - важіль, який має отвір для вміщення пальця, який охоплений дальньою частиною важеля, з'єднаною бічними ніжками важеля з тілом петлі, і на ніжках важеля формують співвісні бічні ніжки з меншою міцністю на згин. Очевидно, формування бічних ніжок ва 5 желя зі сторонами, що мають меншу міцність на згин, може відбуватися без труднощів традиційним способом виготовлення петлі. Зазначені та інші ознаки петлі, кришки, контейнера і способу згідно з представленим винаходом будуть додатково ілюструватися за допомогою посилання на декілька варіантів виконання винаходу, які надані для ілюстративних цілей і ні в якій мірі не передбачені для обмеження представленого винаходу. З цього приводу, робиться посилання на креслення, на яких: Фігура 1 зображає вид перспективи контейнера, оснащеного кришкою, яка має петлю згідно з представленим винаходом; фігура 2 зображає збільшений вид деталі II з фігури 1; фігура 3 зображає поперечний переріз по лінії Ill-Ill з фігури 2, який також показує положення петлі на фігурі 7 і 8; фігури 4 і 5 зображають вид зверху і відповідно вид знизу петлі, зображеної на фігурі 2, фігури 6 і 7 зображають альтернативні варіанти виконання деталі V з фігури 4; фігури 8 і 9 зображають відповідні види застосування петлі, зображеної на фігурі 2; і фігура 10 зображає альтернативу деталі IX з фігури 8. Фігура 1 зображає контейнер 1, оснащений кришкою 2, яка має петлю 3. Петля з'єднана з кришкою 2 за допомогою заклепки 4. Як це зображено на фігурах 2-5, петля має тіло 5. Тіло 5 петлі має отвір 6 для заклепки 4. Отвір 6 частково охоплений вузькою щілиною 7, яка закінчується в малих отворах 8. Петля може повертатися навколо лінії 9. Біля цієї лінії 9 тіло 5 петлі з'єднане з носиком 10 петлі. На іншій стороні петлі тіло 5 з'єднане з важелем 11 петлі. Важіль 11 петлі має отвір 12 для вміщення пальця, який охоплений дальньою частиною 13 важеля, бічними ніжками 14 важеля і ближньою частиною 15 важеля. Ніжки 14 важеля мають шарніри 16 у формі ніжок 17 важеля з меншою міцністю на згин. Як це зображено на фігурах 2-5, товщина листового металу дальньої частини 13 важеля, бічних ніжок важеля і ближніх ніжок важеля є по суті однаковою. Саме в ніжках 17 важеля з меншою міцністю на згин ширина зменшується. Ніжки важеля з меншою міцністю на згин співвісні вздовж лінії 18, яка по суті паралельна лінії 9 і перпендикулярна лінії 19, яка проходить крізь отвір 6 і крайню частину носика 10 петлі. Як це зображено на фігурі 5 (вид знизу), дальня частина важеля має зовнішній загнутий край 20 і внутрішній загнутий край 21. Ніжки важеля мають подібні зовнішні загнуті краї 22 і внутрішні загнуті краї 23. Загнутий край 23 подовжується ближньою частиною важеля. Загнутий край 22 проходить по суті усьому периметру тіла 5 петлі і носика 10 петлі. Відповідно, хоча петля й виготовлена з тонкого листового металу, поранення користувача по суті усувається. Поранення на ділянці ніжок 17 по суті усувається по тим причинам, що на зовнішньому краї довжина L є такою, 96949 6 що по суті усувається прямий контакт з пальцем користувачів. Фігура 6 зображає альтернативу для ніжки 24 важеля, яка має частину 25 з меншою міцністю на згин. Ширина частини важеля з меншою міцністю на згин по суті однакова по своїй довжині. Відповідно, при прикладанні згинаючого зусилля в різні сторони, може існувати ризик ушкодження внаслідок ламання ніжок після декількох циклів згинання. Фігура 7 зображає іншу альтернативу. Ніжка 26 важеля має частину 27, ширина якої збільшується в напрямі до тіла петлі, який показаний стрілкою 28. Таким чином, під час циклів дії згинаючих зусиль міцність матеріалу буде збільшуватися на первинній лінії згину і подальший згин буде відбуватися в сусідній ділянці, яка розташована ближче до тіла петлі, таким чином, в напрямі стрілки 28. Фігури 1, 8 і 9, і, зокрема фіг. 3, зображають застосування петлі 3 згідно з винаходом для відкривання кришки 2 контейнера 1. Палець користувача (не зображений) ковзає крізь початковий отвір на приблизно 1мм у простір між дальньою частиною 13 важеля петлі 3 і кришкою 2. Рух вгору пальця в сторону від кришки 2 буде призводити до згинання дальньої частини важеля назовні від площини петлі у положення, як це зображено на фігурі 7. Це початкове піднімання або згинання можливе при надзвичайно малих зусиллях внаслідок ніжок 17 важеля з меншою міцністю на згин. На цьому етапі інші частини петлі 3, тіла 5 петлі і носика 10 петлі залишаються у своєму початковому положенні. Фігура 9 показує, що піднімання користувачем петлі 3 за допомогою важеля, переважно своїм пальцем, вставленим в отвір 6, буде призводити до відкривання кришки з хлопанням вздовж надрізу і потім до її відривання. Як це чітко показано на фігурах 7 і 8, загнутий зовнішній край 20 і внутрішній край 21 дозволяють найкращий доступ пальця користувачів до простору під дальньою частиною важеля. У той же час, ці загнуті ділянки запобігають від поранення пальця користувачів. Фігура 10 зображає альтернативну петлю 29. У цьому випадку, зовнішній край 20 дальньої частини 30 важеля загнутий, тоді як внутрішній край 31 не загнутий, проте загорнутий як внутрішні краї 32 тіла петлі і носика тіла. Ця частина 30 забезпечує максимальний доступ для пальця і оптимальне використання і уникнення поранень. Хоча винахід описаний по відношенню до легко відривного відкривального кінця, буде очевидним, що петля згідно з винаходом придатна для використання з будь-якою кришкою контейнера, яка вимагає часткового відривання або вдавлювання всередину частини кришки, таким чином, надаючи доступ до вмістів контейнера. Важливим є те, що носик петлі відкриває кришку контейнера з хлопанням по лінії 33 ослаблення, де формується отвір. В процесі виготовлення петлі, попереднє формування петлі здійснюється частково відрізанням частин смуги листового металевого матеріа 7 лу. Потім, формують отвори і загинають їх краї, операціями, які здійснюються в площині, яка проходить крізь лист матеріалу, зовні якого формують петлю. Саме у цьому типі операцій формують співвісні ніжки важеля на ніжках важеля, переважно відрізанням матеріалу, таким чином 96949 8 формуючи частини з меншою міцністю на згин. Ясно, що формування бічних ніжок важеля може здійснюватися одночасно з формуванням отвору для вміщення пальця, отвору для заклепки і щілин для згинання важеля. 9 Комп’ютерна верстка І. Скворцова 96949 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
