Ґрати дощоприймача

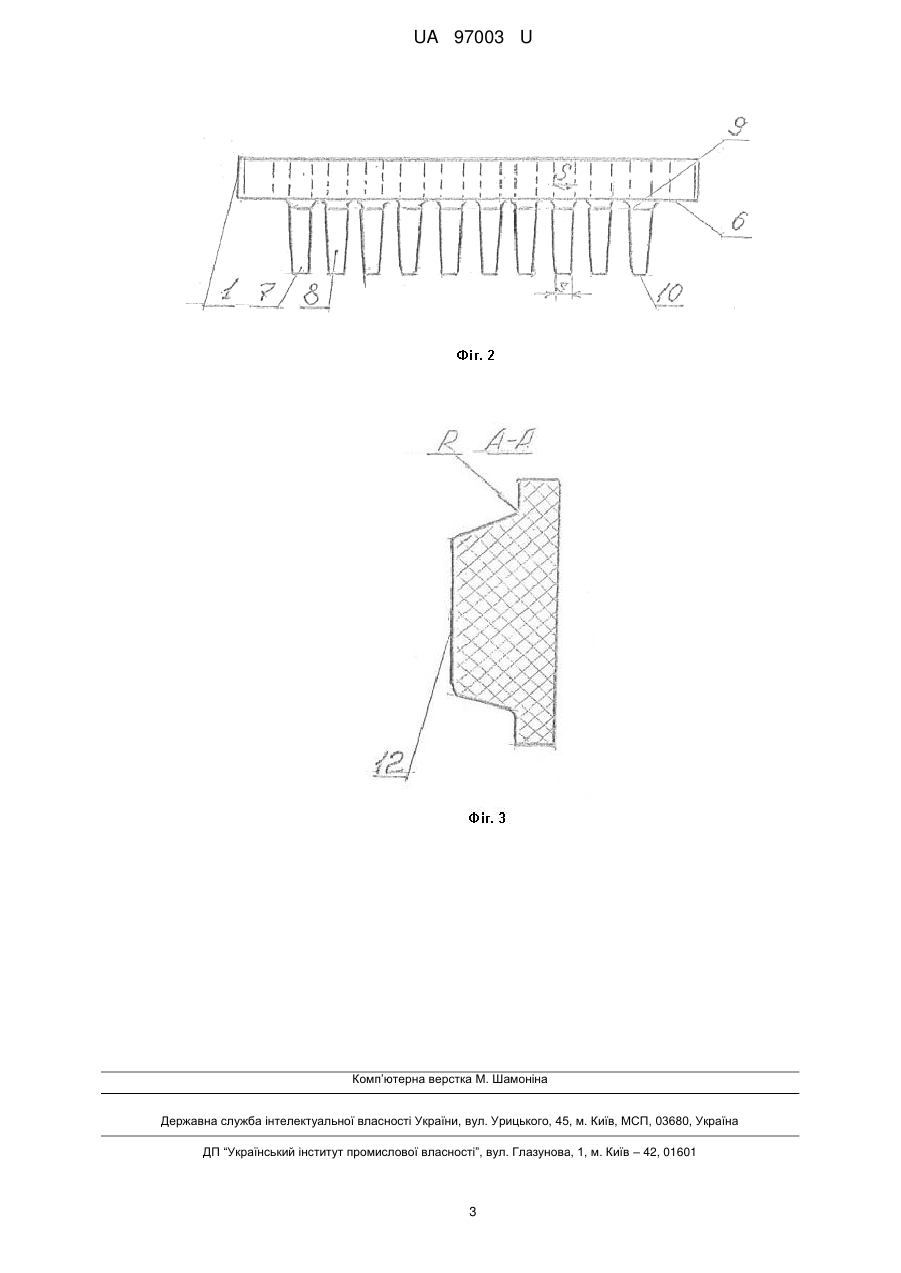

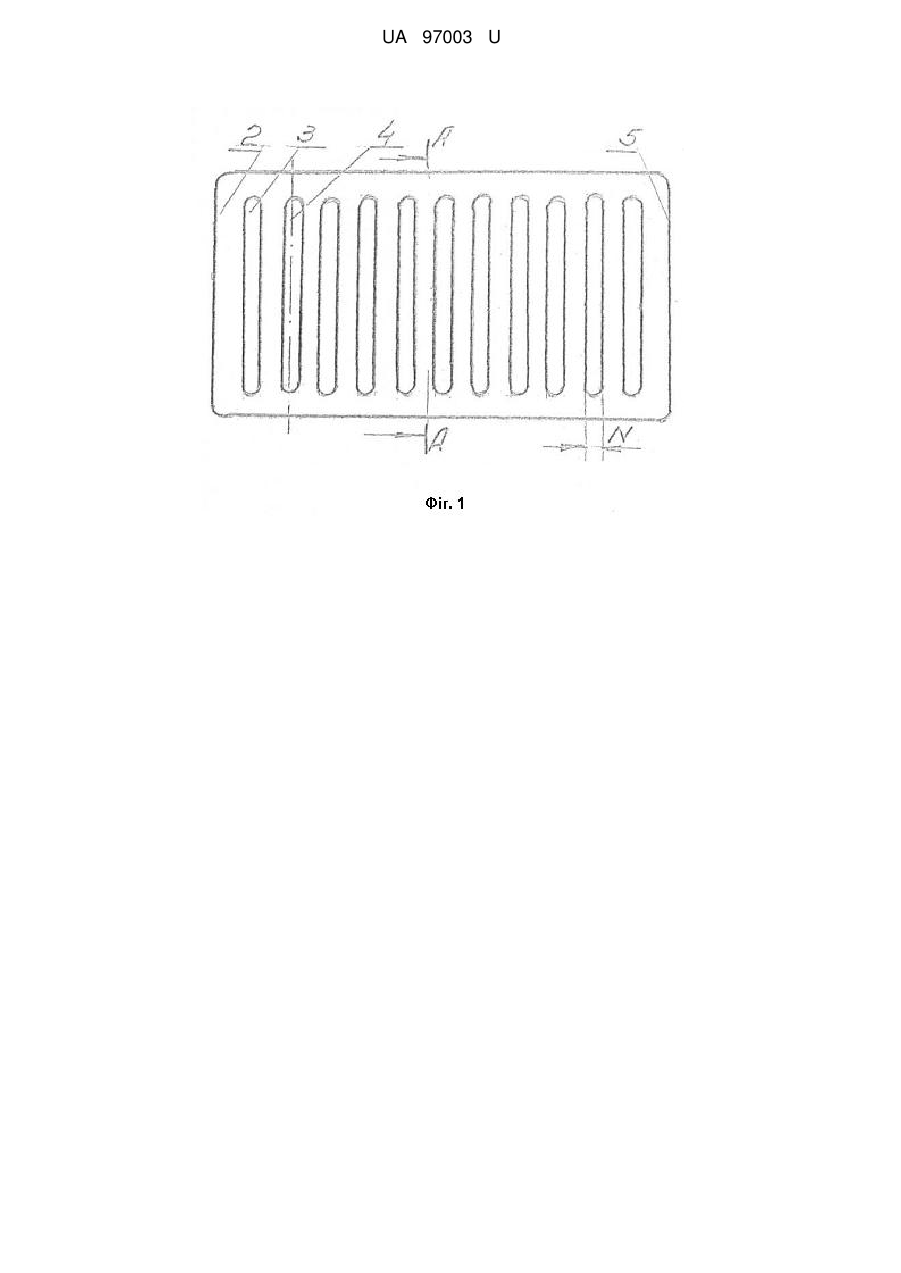

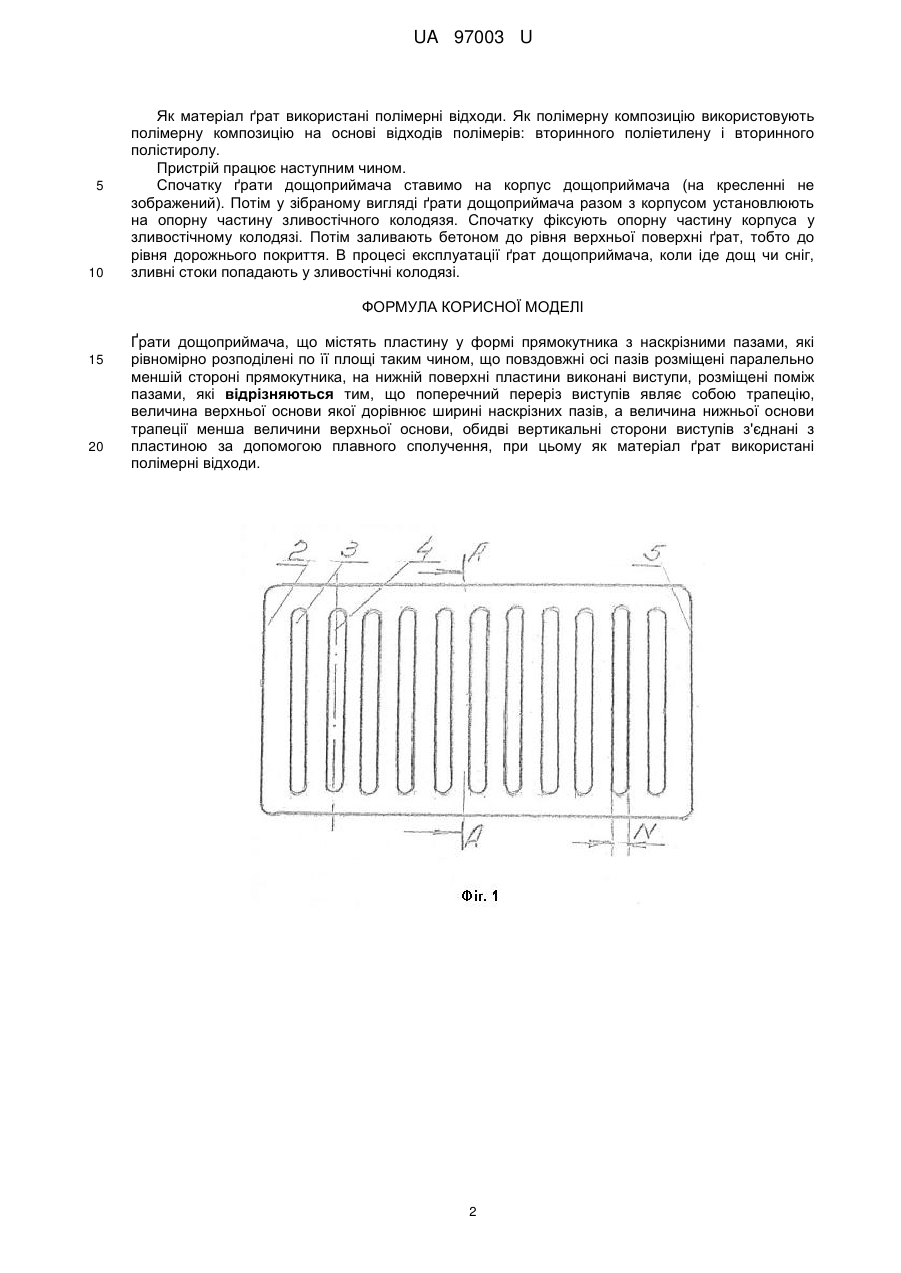

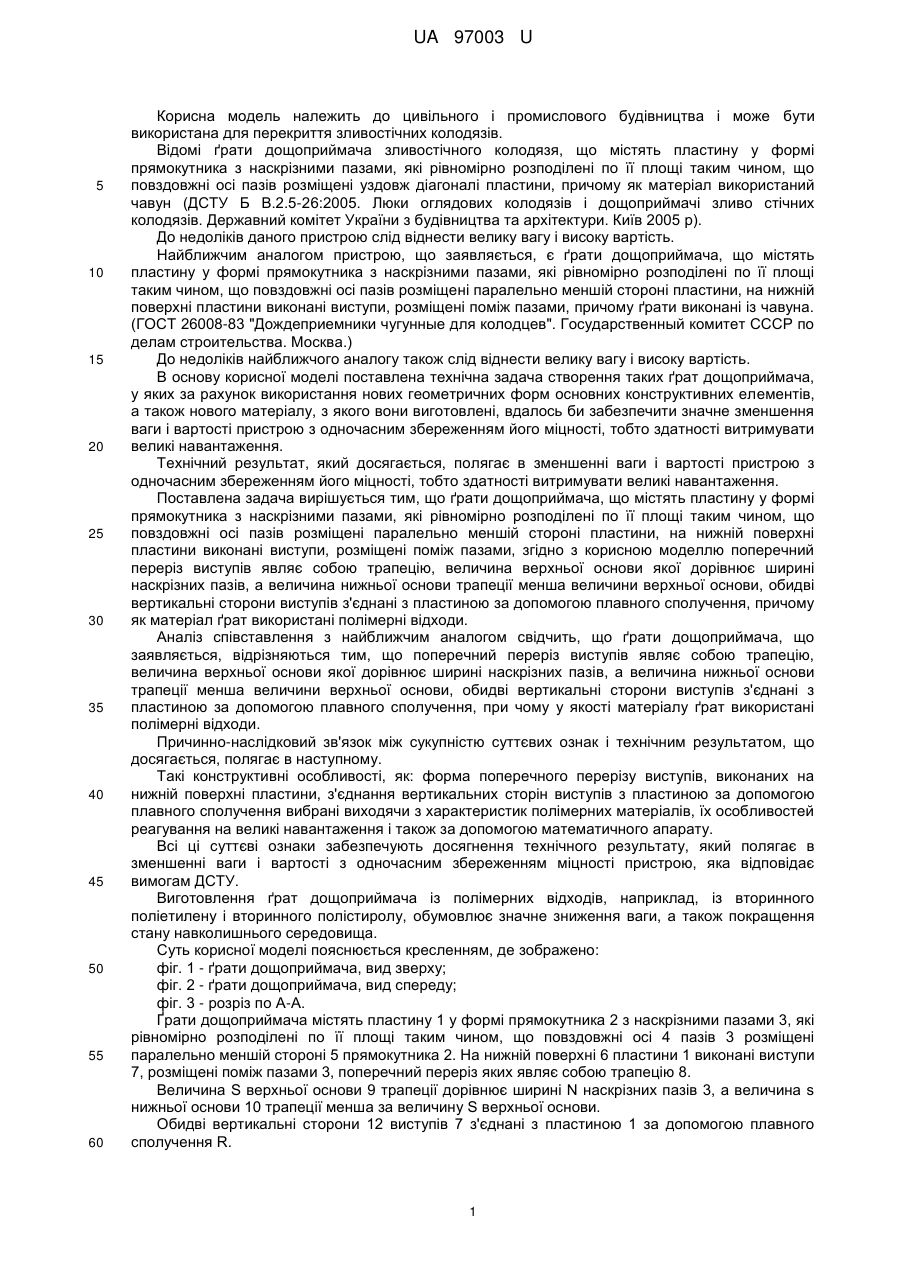

Реферат: Ґрати дощоприймача містять пластину у формі прямокутника з наскрізними пазами, які рівномірно розподілені по її площі таким чином, що повздовжні осі пазів розміщені паралельно меншій стороні прямокутника, на нижній поверхні пластини виконані виступи, розміщені поміж пазами. Поперечний переріз виступів являє собою трапецію, величина верхньої основи якої дорівнює ширині наскрізних пазів, а величина нижньої основи трапеції менша величини верхньої основи, обидві вертикальні сторони виступів з'єднані з пластиною за допомогою плавного сполучення. При цьому як матеріал ґрат використані полімерні відходи. UA 97003 U (12) UA 97003 U UA 97003 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до цивільного і промислового будівництва і може бути використана для перекриття зливостічних колодязів. Відомі ґрати дощоприймача зливостічного колодязя, що містять пластину у формі прямокутника з наскрізними пазами, які рівномірно розподілені по її площі таким чином, що повздовжні осі пазів розміщені уздовж діагоналі пластини, причому як матеріал використаний чавун (ДСТУ Б В.2.5-26:2005. Люки оглядових колодязів і дощоприймачі зливо стічних колодязів. Державний комітет України з будівництва та архітектури. Київ 2005 р). До недоліків даного пристрою слід віднести велику вагу і високу вартість. Найближчим аналогом пристрою, що заявляється, є ґрати дощоприймача, що містять пластину у формі прямокутника з наскрізними пазами, які рівномірно розподілені по її площі таким чином, що повздовжні осі пазів розміщені паралельно меншій стороні пластини, на нижній поверхні пластини виконані виступи, розміщені поміж пазами, причому ґрати виконані із чавуна. (ГОСТ 26008-83 "Дождеприемники чугунные для колодцев". Государственный комитет СССР по делам строительства. Москва.) До недоліків найближчого аналогу також слід віднести велику вагу і високу вартість. В основу корисної моделі поставлена технічна задача створення таких ґрат дощоприймача, у яких за рахунок використання нових геометричних форм основних конструктивних елементів, а також нового матеріалу, з якого вони виготовлені, вдалось би забезпечити значне зменшення ваги і вартості пристрою з одночасним збереженням його міцності, тобто здатності витримувати великі навантаження. Технічний результат, який досягається, полягає в зменшенні ваги і вартості пристрою з одночасним збереженням його міцності, тобто здатності витримувати великі навантаження. Поставлена задача вирішується тим, що ґрати дощоприймача, що містять пластину у формі прямокутника з наскрізними пазами, які рівномірно розподілені по її площі таким чином, що повздовжні осі пазів розміщені паралельно меншій стороні пластини, на нижній поверхні пластини виконані виступи, розміщені поміж пазами, згідно з корисною моделлю поперечний переріз виступів являє собою трапецію, величина верхньої основи якої дорівнює ширині наскрізних пазів, а величина нижньої основи трапеції менша величини верхньої основи, обидві вертикальні сторони виступів з'єднані з пластиною за допомогою плавного сполучення, причому як матеріал ґрат використані полімерні відходи. Аналіз співставлення з найближчим аналогом свідчить, що ґрати дощоприймача, що заявляється, відрізняються тим, що поперечний переріз виступів являє собою трапецію, величина верхньої основи якої дорівнює ширині наскрізних пазів, а величина нижньої основи трапеції менша величини верхньої основи, обидві вертикальні сторони виступів з'єднані з пластиною за допомогою плавного сполучення, при чому у якості матеріалу ґрат використані полімерні відходи. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак і технічним результатом, що досягається, полягає в наступному. Такі конструктивні особливості, як: форма поперечного перерізу виступів, виконаних на нижній поверхні пластини, з'єднання вертикальних сторін виступів з пластиною за допомогою плавного сполучення вибрані виходячи з характеристик полімерних матеріалів, їх особливостей реагування на великі навантаження і також за допомогою математичного апарату. Всі ці суттєві ознаки забезпечують досягнення технічного результату, який полягає в зменшенні ваги і вартості з одночасним збереженням міцності пристрою, яка відповідає вимогам ДСТУ. Виготовлення ґрат дощоприймача із полімерних відходів, наприклад, із вторинного поліетилену і вторинного полістиролу, обумовлює значне зниження ваги, а також покращення стану навколишнього середовища. Суть корисної моделі пояснюється кресленням, де зображено: фіг. 1 - ґрати дощоприймача, вид зверху; фіг. 2 - ґрати дощоприймача, вид спереду; фіг. 3 - розріз по А-А. Ґрати дощоприймача містять пластину 1 у формі прямокутника 2 з наскрізними пазами 3, які рівномірно розподілені по її площі таким чином, що повздовжні осі 4 пазів 3 розміщені паралельно меншій стороні 5 прямокутника 2. На нижній поверхні 6 пластини 1 виконані виступи 7, розміщені поміж пазами 3, поперечний переріз яких являє собою трапецію 8. Величина S верхньої основи 9 трапеції дорівнює ширині N наскрізних пазів 3, а величина s нижньої основи 10 трапеції менша за величину S верхньої основи. Обидві вертикальні сторони 12 виступів 7 з'єднані з пластиною 1 за допомогою плавного сполучення R. 1 UA 97003 U 5 10 Як матеріал ґрат використані полімерні відходи. Як полімерну композицію використовують полімерну композицію на основі відходів полімерів: вторинного поліетилену і вторинного полістиролу. Пристрій працює наступним чином. Спочатку ґрати дощоприймача ставимо на корпус дощоприймача (на кресленні не зображений). Потім у зібраному вигляді ґрати дощоприймача разом з корпусом установлюють на опорну частину зливостічного колодязя. Спочатку фіксують опорну частину корпуса у зливостічному колодязі. Потім заливають бетоном до рівня верхньої поверхні ґрат, тобто до рівня дорожнього покриття. В процесі експлуатації ґрат дощоприймача, коли іде дощ чи сніг, зливні стоки попадають у зливостічні колодязі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Ґрати дощоприймача, що містять пластину у формі прямокутника з наскрізними пазами, які рівномірно розподілені по її площі таким чином, що повздовжні осі пазів розміщені паралельно меншій стороні прямокутника, на нижній поверхні пластини виконані виступи, розміщені поміж пазами, які відрізняються тим, що поперечний переріз виступів являє собою трапецію, величина верхньої основи якої дорівнює ширині наскрізних пазів, а величина нижньої основи трапеції менша величини верхньої основи, обидві вертикальні сторони виступів з'єднані з пластиною за допомогою плавного сполучення, при цьому як матеріал ґрат використані полімерні відходи. 2 UA 97003 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
