Формула / Реферат

Метальна оперена міна травматичної дії, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-детонатором, ударником, яка відрізняється тим, що всередині корпусу додатково розміщена оболонка, яка виконана еластичною, з можливістю збільшення свого об'єму при спрацюванні метального заряду, корпус виконаний таким, що містить наскрізні вирізи, усередині зазначених вирізів розміщені бойові вражаючі елементи, а метальний заряд виконаний розміщеним в зазначеній оболонці, при цьому вирізи в корпусі виконані з паралельними стінками, а бойові вражаючі елементи травматичної дії - з м'якого матеріалу (наприклад гуми, пластику) та довжиною, що перевищує товщину стінок корпусу не менше ніж вдвічі.

Текст

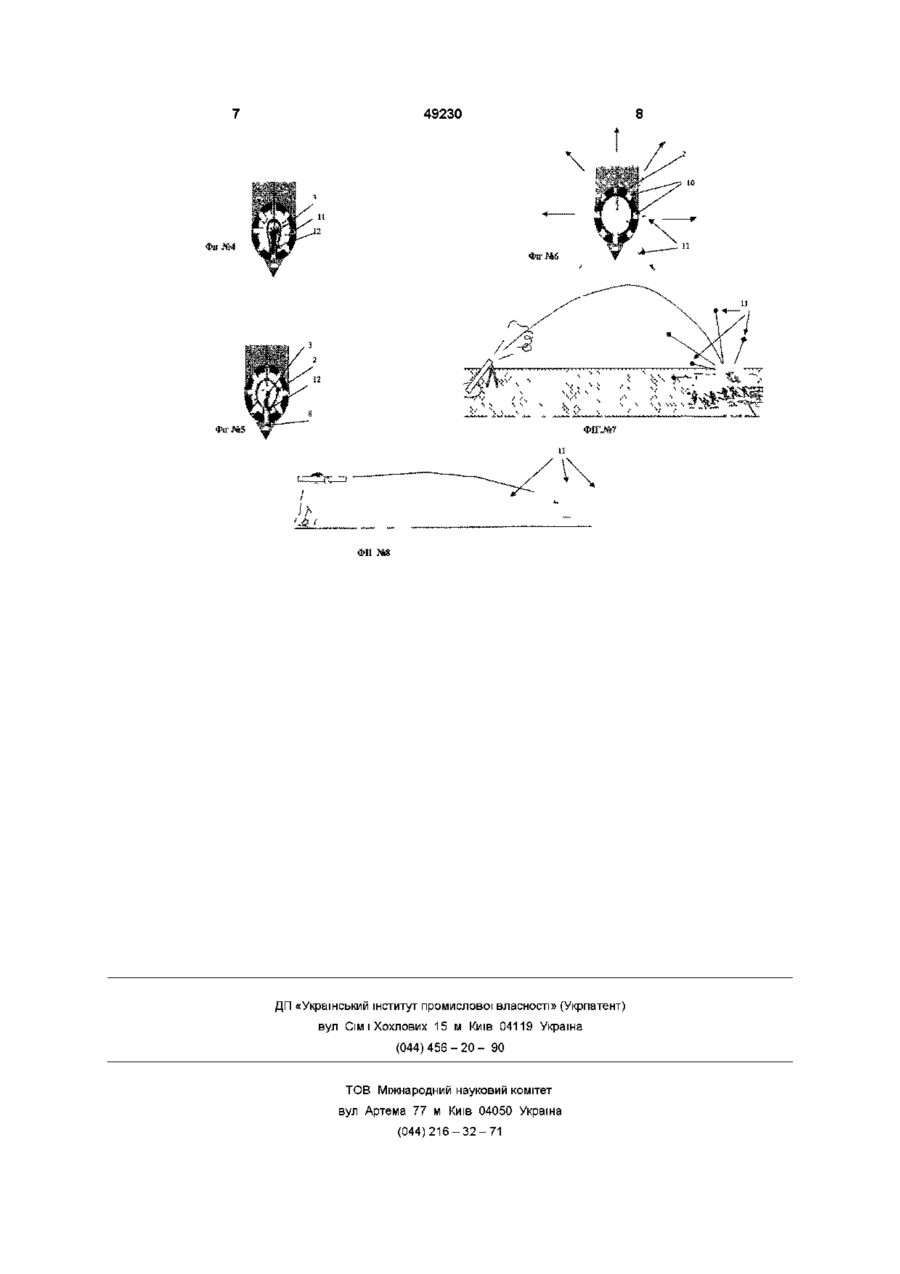

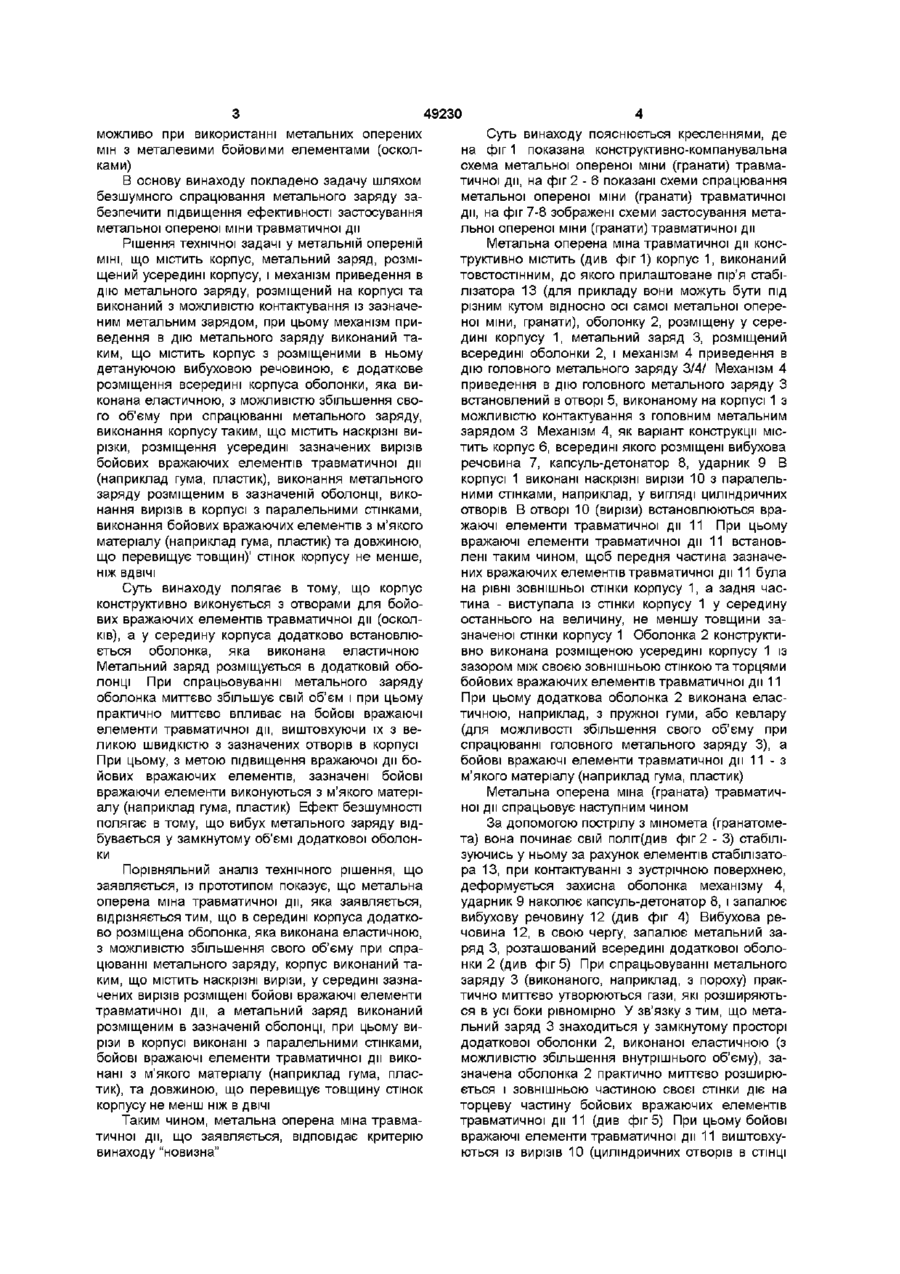

Метальна оперена міна травматичної дії, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-детонатором, ударником, яка відрізняється тим, що всередині корпусу додатково розміщена оболонка, яка виконана еластичною, з можливістю збільшення свого об'єму при спрацюванні метального заряду, корпус виконаний таким, що містить наскрізні вирізи, усередині зазначених вирізів розміщені бойові вражаючі елементи, а метальний заряд виконаний розміщеним в зазначеній оболонці, при цьому вирізи в корпусі виконані з паралельними стінками, а бойові вражаючі елементи травматичної дії - з м'якого матеріалу (наприклад гуми, пластику) та довжиною, що перевищує товщину стінок корпусу Винахід відноситься до галузі озброєння, зокрема, до метальних оперених мін (гранат), а саме до метальних оперених мін (гранат) з безшумним спрацюванням вибухової речовини (заряду) Відома метальних оперена міна , що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, запалом-детонатором, та ударником [1] Недоліками відомої метальної опереної міни є те, що спрацювання метальної міни супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним Також до недоліків метальної міни можливо віднести і те, що вона містить корпус, виконаний з чавуну, що призводить до появи осколків котрі мають вбивчу силу, що у свою чергу не завжди потрібно Відома метальна оперена міна, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, запалом-детонатором, та ударником [2] Недоліками відомої метальної опереної міни є те, що спрацювання метальної опереної міни супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним Також до недоліків метальної опереної міни можливо віднести і те, що вона містить корпус, виконаний з чавуну, що призводить до появи осколків котрі мають вбивчу силу, що у свою чергу не завжди Найбільш близьким технічним рішенням, обраним за прототип, є метальна оперена міна, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, та запалом-вибухачем, [3] Недоліками метальної опереної міни, обраної за прототип, є те, що спрацювання метальної опереної міни, супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним При цьому при проведенні спеціальних операцій треба забезпечити несмертельну поразку ЦІЛІ з великою вірогідністю, що не завжди не менше ніж ВДВІЧІ О со сч 49230 можливо при використанні метальних оперених мін з металевими бойовими елементами (осколками) В основу винаходу покладено задачу шляхом безшумного спрацювання метального заряду забезпечити підвищення ефективності застосування метальної опереної міни травматичної дії Рішення технічної задачі у метальній опереній МІНІ, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому детануючою вибуховою речовиною, є додаткове розміщення всередині корпуса оболонки, яка виконана еластичною, з можливістю збільшення свого об'єму при спрацюванні метального заряду, виконання корпусу таким, що містить наскрізні вирізки, розміщення усередині зазначених вирізів бойових вражаючих елементів травматичної дії (наприклад гума, пластик), виконання метального заряду розміщеним в зазначеній оболонці, виконання вирізів в корпусі з паралельними стінками, виконання бойових вражаючих елементів з м'якого матеріалу (наприклад гума, пластик) та довжиною, що перевищує товщин)' стінок корпусу не менше, НІЖ ВДВІЧІ Суть винаходу полягає в тому, що корпус конструктивно виконується з отворами для бойових вражаючих елементів травматичної дії (осколків), а у середину корпуса додатково встановлюється оболонка, яка виконана еластичною Метальний заряд розміщується в додатковій оболонці При спрацьовуванні метального заряду оболонка миттєво збільшує свій об'єм і при цьому практично миттєво впливає на бойові вражаючі елементи травматичної дії, виштовхуючи їх з великою швидкістю з зазначених отворів в корпусі При цьому, з метою підвищення вражаючої дії бойових вражаючих елементів, зазначені бойові вражаючи елементи виконуються з м'якого матеріалу (наприклад гума, пластик) Ефект безшумності полягає в тому, що вибух метального заряду відбувається у замкнутому об'ємі додаткової оболонки Порівняльний аналіз технічного рішення, що заявляється, із прототипом показує, що метальна оперена міна травматичної дії, яка заявляється, відрізняється тим, що в середині корпуса додатково розміщена оболонка, яка виконана еластичною, з можливістю збільшення свого об'єму при спрацюванні метального заряду, корпус виконаний таким, що містить наскрізні вирізи, у середині зазначених вирізів розміщені бойові вражаючі елементи травматичної дії, а метальний заряд виконаний розміщеним в зазначеній оболонці, при цьому вирізи в корпусі виконані з паралельними стінками, бойові вражаючі елементи травматичної дії виконані з м'якого матеріалу (наприклад гума, пластик), та довжиною, що перевищує товщину стінок корпусу не менш ніж в ДВІЧІ Таким чином, метальна оперена міна травматичної дії, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється кресленнями, де на фіг 1 показана конструктивно-компанувальна схема метальної опереної міни (гранати) травматичної дії, на фіг 2 - 6 показані схеми спрацювання метальної опереної міни (гранати) травматичної дії, на фіг 7-8 зображені схеми застосування метальної опереної міни (гранати) травматичної дії Метальна оперена міна травматичної дії конструктивно містить (див фіг1) корпус 1, виконаний товстостінним, до якого прилаштоване пір'я стабілізатора 13 (для прикладу вони можуть бути під різним кутом відносно осі самої метальної опереної міни, гранати), оболонку 2, розміщену у середині корпусу 1, метальний заряд 3, розміщений всередині оболонки 2, і механізм 4 приведення в дію головного метального заряду 3/4/ Механізм 4 приведення в дію головного метального заряду З встановлений в отворі 5, виконаному на корпусі 1 з можливістю контактування з головним метальним зарядом 3 Механізм 4, як варіант конструкції містить корпус 6, всередині якого розміщені вибухова речовина 7, капсуль-детонатор 8, ударник 9 В корпусі 1 виконані наскрізні вирізи 10 з паралельними стінками, наприклад, у вигляді циліндричних отворів В отворі 10 (вирізи) встановлюються вражаючі елементи травматичної дії 11 При цьому вражаючі елементи травматичної дії 11 встановлені таким чином, щоб передня частина зазначених вражаючих елементів травматичної дії 11 була на рівні зовнішньої стінки корпусу 1, а задня частина - виступала із стінки корпусу 1 у середину останнього на величину, не меншу товщини зазначеної стінки корпусу 1 Оболонка 2 конструктивно виконана розміщеною усередині корпусу 1 із зазором між своєю зовнішньою стінкою та торцями бойових вражаючих елементів травматичної дії 11 При цьому додаткова оболонка 2 виконана еластичною, наприклад, з пружної гуми, або кевлару (для можливості збільшення свого об'єму при спрацюванні головного метального заряду 3), а бойові вражаючі елементи травматичної дії 11 - з м'якого матеріалу (наприклад гума, пластик) Метальна оперена міна (граната) травматичної дії спрацьовує наступним чином За допомогою пострілу з міномета (гранатомета) вона починає свій політ(див фіг 2 - 3) стабілізуючись у ньому за рахунок елементів стабілізатора 13, при контактуванні з зустрічною поверхнею, деформується захисна оболонка механізму 4, ударник 9 наколює капсуль-детонатор 8, і запалює вибухову речовину 12 (див фіг 4) Вибухова речовина 12, в свою чергу, запалює метальний заряд 3, розташований всередині додаткової оболонки 2 (див фіг 5) При спрацьовуванні метального заряду 3 (виконаного, наприклад, з пороху) практично миттєво утворюються гази, які розширяються в усі боки рівномірно У зв'язку з тим, що метальний заряд 3 знаходиться у замкнутому просторі додаткової оболонки 2, виконаної еластичною (з можливістю збільшення внутрішнього об'єму), зазначена оболонка 2 практично миттєво розширюється і зовнішньою частиною своєї стінки діє на торцеву частину бойових вражаючих елементів травматичної дії 11 (див фіг 5) При цьому бойові вражаючі елементи травматичної дії 11 виштовхуються із вирізів 10 (циліндричних отворів в СТІНЦІ 49230 корпуса 1) і з великою швидкістю продовжують політ у напрямку, який співпадає з віссю вирізу 10, (див. фіг.6). Гази, що утворилися після спрацьовування головного метального заряду 3, знаходяться у замкнутому просторі додаткової оболонки 2 і не викликають звуки, а тому спрацьовування метальної опереної міни (гранати) травматичної дії є безшумним. Підвищення ефективності застосування метальної опереної міни травматичної дії, що заявляється., порівняно з прототипом досягається за рахунок безшумності спрацювання головного метального заряду, та застосування бойових елементів з м'якого матеріалу. Джерела інформації 1. Отечественные минометы и реактивная артиллерия. Научно-популярное издание. Широкорад Александр Борисович. ООО»Издательство ACT», стр. 88 - 89. Современное стрелковое оружие. \Перевод с англ. А.В.Бушуева. - Смоленск, «Русич», 2000. - 128с. Справочное издание. Серия «Арсенал». Стр.97 -117. 2. Отечественные минометы и реактивная артиллерия. Научно-популярное издание. Широкорад Александр Борисович. ООО»Издательство ACT», стр.108 - 109. Современное стрелковое оружие. \Перевод с англ. А.В.Бушуева. - Смоленск., «Русич», 2000. - 128с. Справочное издание. Серия «Арсенал». Стр.97 -117. 3. Отечественные минометы и реактивная артиллерия. Научно-популярное издание. Широкорад Александр Борисович. ООО»Издательство ACT», стр.116 - 117. Современное стрелковое оружие. \Перевод с англ. А.В.Бушуева. - Смоленск, «Русич», 2000. - 128с. Справочное издание. Серия «Арсенал». Стр.97 -117. 4. Отечественные минометы и реактивная артиллерия. Научно-популярное издание. Широкорад Александр Борисович. ООО»Издательство ACT», стр.127 - 134 . Современное стрелковое оружие. \Перевод с англ. А.В.Бушуева. - Смоленск, «Русич», 2000. - 128с. Справочное издание. Серия «Арсенал». Стр.97 -117. I I ФІГ..Ш Фк.Ж ФІГ..Ш 49230 ФІГ-М? ФП ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Casting feathered mine of traumatic action

Автори англійською

Makarov Pavlo Stanislavovych

Назва патенту російською

Метательная оперенная мина травматического действия

Автори російською

Макаров Павел Станиславович

МПК / Мітки

МПК: F42B 27/00

Мітки: оперена, травматичної, міна, метальна, дії
