Радіатор системи охолодження двигуна внутрішнього згоряння
Номер патенту: 34477
Опубліковано: 11.08.2008
Автори: Моісеєв Олександр Володимирович, Куликов Юрій Андрійович, Бикадоров Вадим Вікторович, Найш Наум Михайлович, Котнов Олександр Семенович, Рейзін Олександр Борисович
Формула / Реферат
Радіатор системи охолодження двигуна внутрішнього згоряння, що містить трубки та пластини оребрення з відігнутими стулками жалюзійних ґрат, який відрізняється тим, що жалюзійні ґрати розташовані під кутом α до фронтальної поверхні радіатора в межах 0...90°, а кути нахилу стулок жалюзійних ґрат до площини пластин оребрення - в межах β=7...23°.
Текст

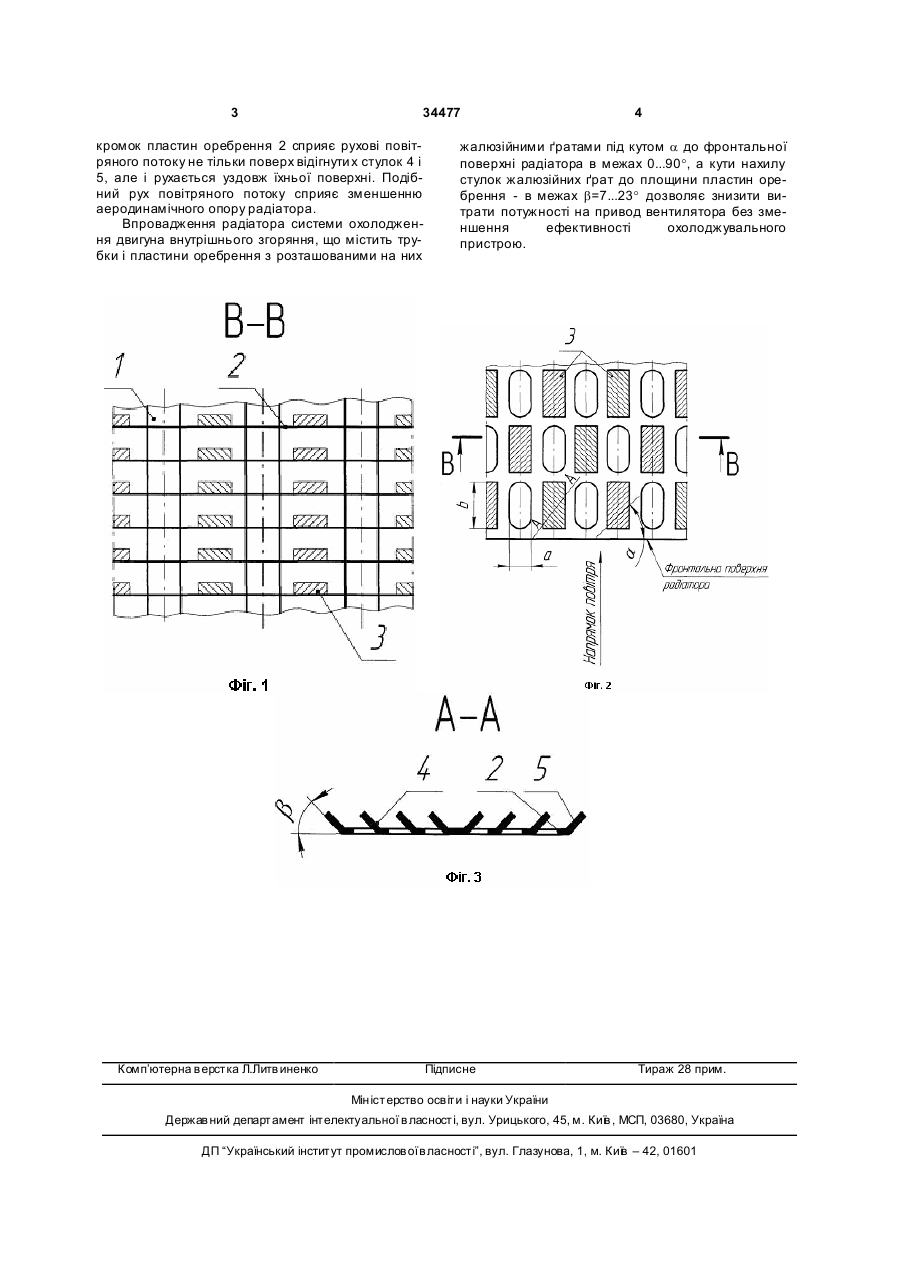

Радіатор системи охолодження двигуна внутрішнього згоряння, що містить трубки та пластини оребрення з відігнутими стулками жалюзійних ґрат, який відрізняється тим, що жалюзійні ґрати розташовані під кутом α до фронтальної поверхні радіатора в межах 0...90°, а кути нахилу стулок жалюзійних ґрат до площини пластин оребрення в межах β=7...23°. (19) (21) u200803700 (22) 24.03.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) КОТНОВ ОЛЕКСАНДР СЕМЕНОВИЧ, UA, КУЛІКОВ ЮРІЙ АНДРІЙОВИЧ, UA, БИКАДОРОВ ВАДИМ ВІКТОРОВИЧ, U A, Н АЙШ НАУ М МИХАЙЛОВИЧ, UA, РЕЙЗІН ОЛЕКС АНДР БОРИСОВИЧ, U A, МОІСЕЄВ ОЛЕКСАНДР ВОЛОДИ МИРОВИЧ, U A 3 34477 кромок пластин оребрення 2 сприяє рухові повітряного потоку не тільки поверх відігнути х стулок 4 і 5, але і рухається уздовж їхньої поверхні. Подібний рух повітряного потоку сприяє зменшенню аеродинамічного опору радіатора. Впровадження радіатора системи охолодження двигуна внутрішнього згоряння, що містить трубки і пластини оребрення з розташованими на них Комп’ютерна в ерстка Л.Литв иненко 4 жалюзійними ґратами під кутом a до фронтальної поверхні радіатора в межах 0...90°, а кути нахилу стулок жалюзійних ґрат до площини пластин оребрення - в межах b=7...23° дозволяє знизити витрати потужності на привод вентилятора без зменшення ефективності охолоджувального пристрою. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRadiator of cooling system of internal combustion engine
Автори англійськоюKotnov Oleksandr Semenovych, Kulikov Yurii Andriiovych, Bykadorov Vadym Viktorovych, Naish Naum Mykhailovych, Reizin Oleksandr Borysovych, Moiseiev Oleksandr Volodymyrovych
Назва патенту російськоюРадиатор системы охлаждения двигателя внутреннего сгорания
Автори російськоюКотнов Александр Семенович, Куликов Юрий Андреевич, Бикадоров Вадим Викторович, Найш Наум Михайлович, Рейзин Александр Борисович, Моисеев Александр Владимирович
МПК / Мітки
МПК: B60K 11/00, F01P 3/00, B60R 19/00
Мітки: системі, двигуна, охолодження, внутрішнього, радіатор, згоряння
