Затвор люка ємності

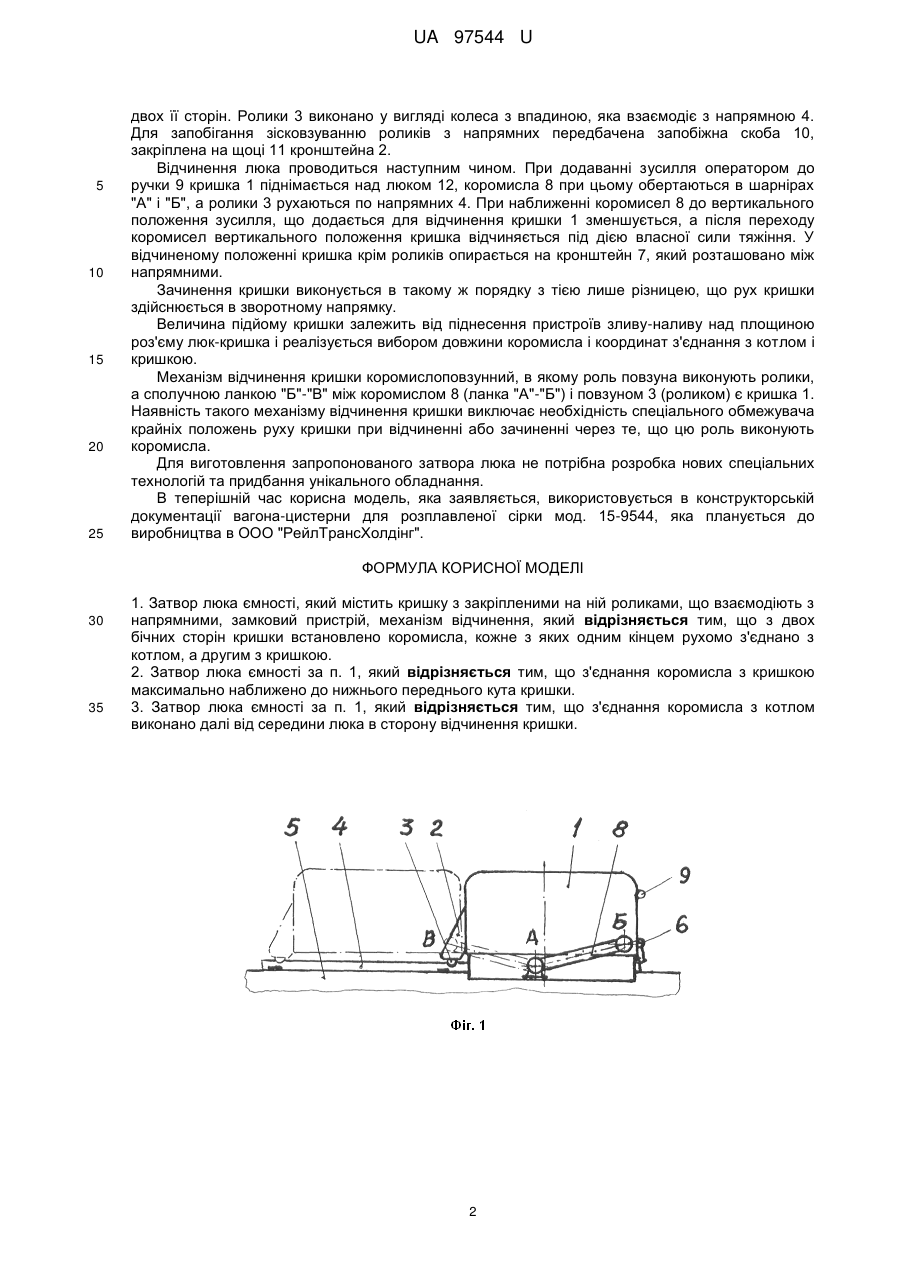

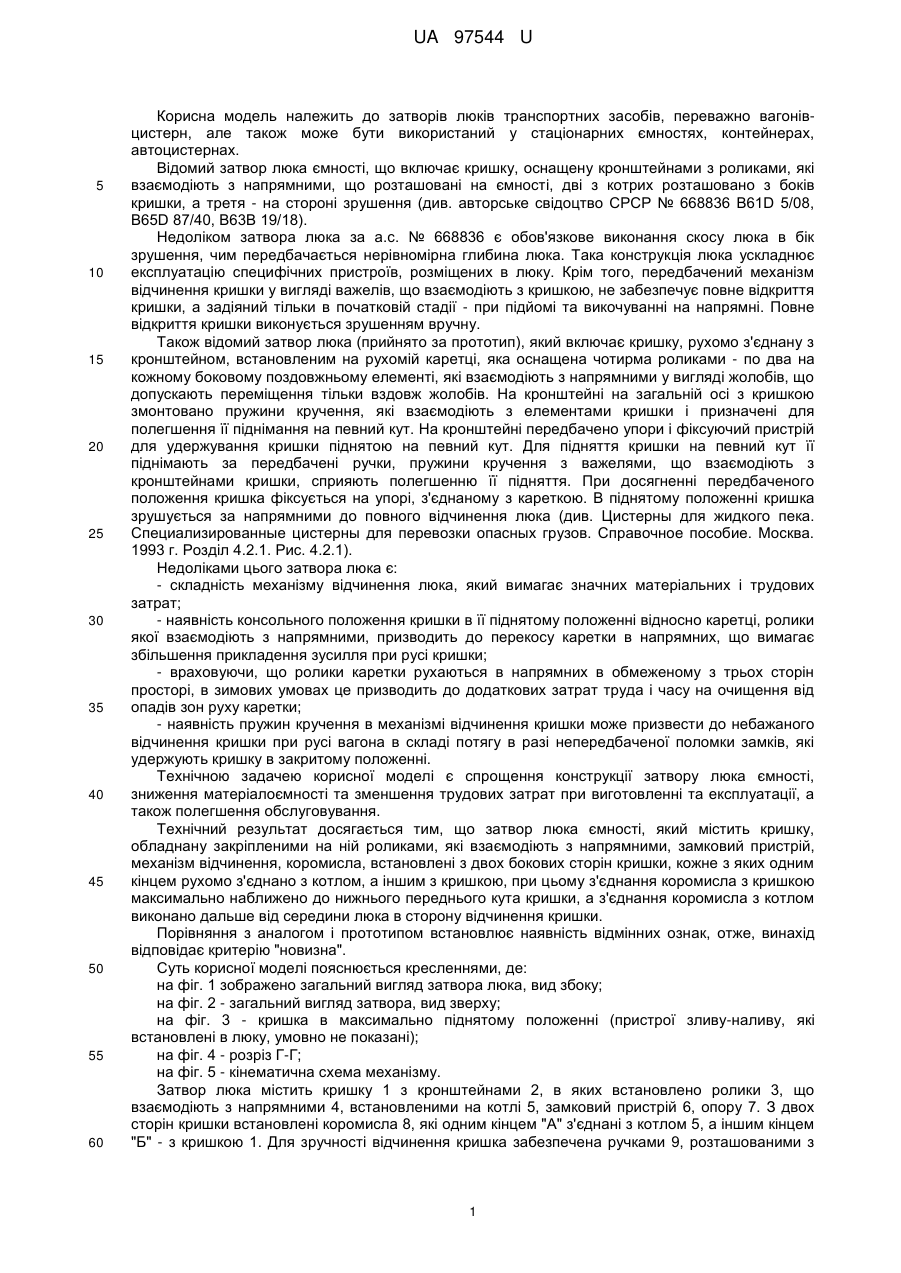

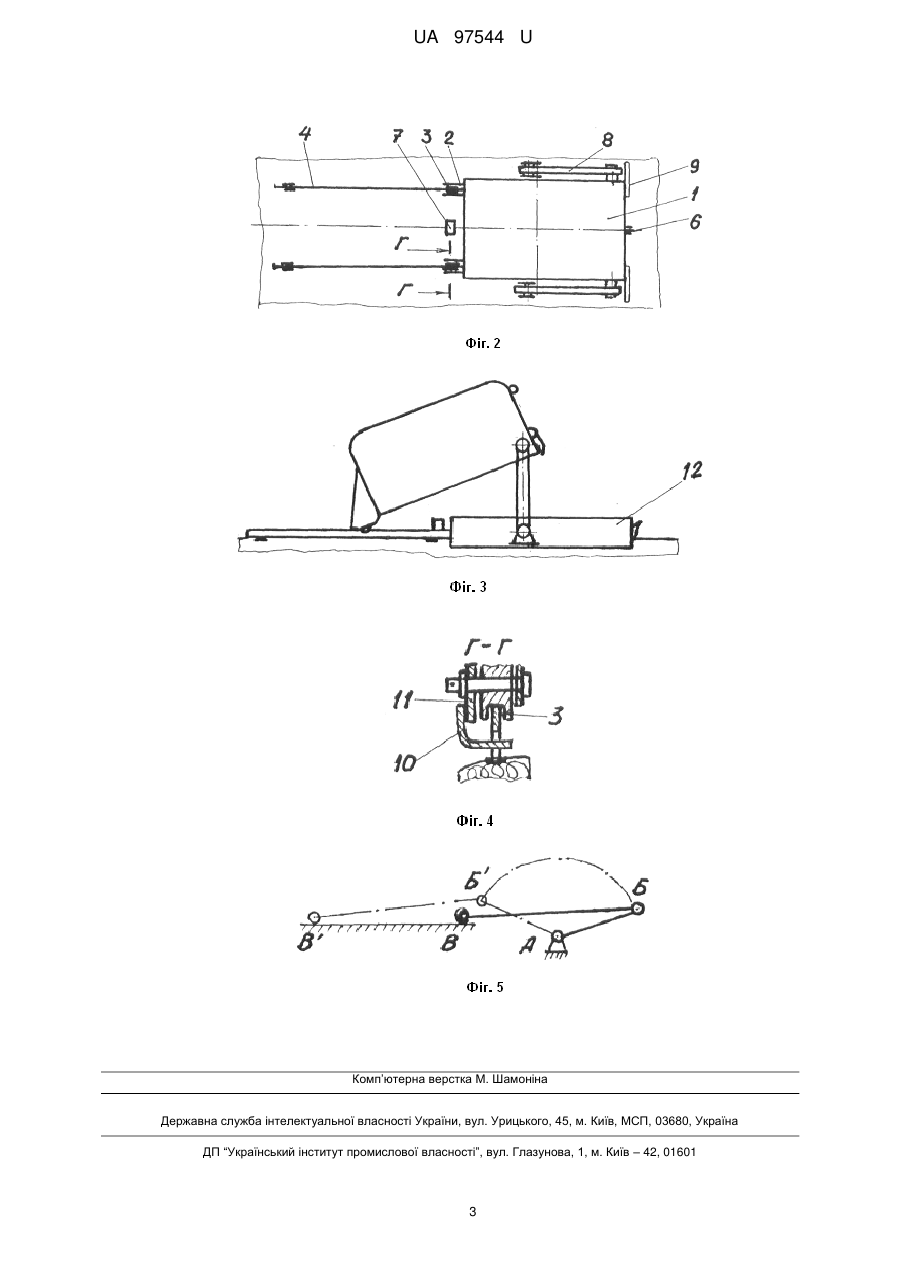

Реферат: Затвор люка ємності містить кришку з закріпленими на ній роликами, що взаємодіють з напрямними, замковий пристрій, механізм відчинення. Крім цього, з двох бічних сторін кришки встановлено коромисла, кожне з яких одним кінцем рухомо з'єднано з котлом, а другим з кришкою. UA 97544 U (12) UA 97544 U UA 97544 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до затворів люків транспортних засобів, переважно вагонівцистерн, але також може бути використаний у стаціонарних ємностях, контейнерах, автоцистернах. Відомий затвор люка ємності, що включає кришку, оснащену кронштейнами з роликами, які взаємодіють з напрямними, що розташовані на ємності, дві з котрих розташовано з боків кришки, а третя - на стороні зрушення (див. авторське свідоцтво СРСР № 668836 B61D 5/08, B65D 87/40, В63В 19/18). Недоліком затвора люка за а.с. № 668836 є обов'язкове виконання скосу люка в бік зрушення, чим передбачається нерівномірна глибина люка. Така конструкція люка ускладнює експлуатацію специфічних пристроїв, розміщених в люку. Крім того, передбачений механізм відчинення кришки у вигляді важелів, що взаємодіють з кришкою, не забезпечує повне відкриття кришки, а задіяний тільки в початковій стадії - при підйомі та викочуванні на напрямні. Повне відкриття кришки виконується зрушенням вручну. Також відомий затвор люка (прийнято за прототип), який включає кришку, рухомо з'єднану з кронштейном, встановленим на рухомій каретці, яка оснащена чотирма роликами - по два на кожному боковому поздовжньому елементі, які взаємодіють з напрямними у вигляді жолобів, що допускають переміщення тільки вздовж жолобів. На кронштейні на загальній осі з кришкою змонтовано пружини кручення, які взаємодіють з елементами кришки і призначені для полегшення її піднімання на певний кут. На кронштейні передбачено упори і фіксуючий пристрій для удержування кришки піднятою на певний кут. Для підняття кришки на певний кут її піднімають за передбачені ручки, пружини кручення з важелями, що взаємодіють з кронштейнами кришки, сприяють полегшенню її підняття. При досягненні передбаченого положення кришка фіксується на упорі, з'єднаному з кареткою. В піднятому положенні кришка зрушується за напрямними до повного відчинення люка (див. Цистерны для жидкого пека. Специализированные цистерны для перевозки опасных грузов. Справочное пособие. Москва. 1993 г. Розділ 4.2.1. Рис. 4.2.1). Недоліками цього затвора люка є: - складність механізму відчинення люка, який вимагає значних матеріальних і трудових затрат; - наявність консольного положення кришки в її піднятому положенні відносно каретці, ролики якої взаємодіють з напрямними, призводить до перекосу каретки в напрямних, що вимагає збільшення прикладення зусилля при русі кришки; - враховуючи, що ролики каретки рухаються в напрямних в обмеженому з трьох сторін просторі, в зимових умовах це призводить до додаткових затрат труда і часу на очищення від опадів зон руху каретки; - наявність пружин кручення в механізмі відчинення кришки може призвести до небажаного відчинення кришки при русі вагона в складі потягу в разі непередбаченої поломки замків, які удержують кришку в закритому положенні. Технічною задачею корисної моделі є спрощення конструкції затвору люка ємності, зниження матеріалоємності та зменшення трудових затрат при виготовленні та експлуатації, а також полегшення обслуговування. Технічний результат досягається тим, що затвор люка ємності, який містить кришку, обладнану закріпленими на ній роликами, які взаємодіють з напрямними, замковий пристрій, механізм відчинення, коромисла, встановлені з двох бокових сторін кришки, кожне з яких одним кінцем рухомо з'єднано з котлом, а іншим з кришкою, при цьому з'єднання коромисла з кришкою максимально наближено до нижнього переднього кута кришки, а з'єднання коромисла з котлом виконано дальше від середини люка в сторону відчинення кришки. Порівняння з аналогом і прототипом встановлює наявність відмінних ознак, отже, винахід відповідає критерію "новизна". Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 зображено загальний вигляд затвора люка, вид збоку; на фіг. 2 - загальний вигляд затвора, вид зверху; на фіг. 3 - кришка в максимально піднятому положенні (пристрої зливу-наливу, які встановлені в люку, умовно не показані); на фіг. 4 - розріз Г-Г; на фіг. 5 - кінематична схема механізму. Затвор люка містить кришку 1 з кронштейнами 2, в яких встановлено ролики 3, що взаємодіють з напрямними 4, встановленими на котлі 5, замковий пристрій 6, опору 7. З двох сторін кришки встановлені коромисла 8, які одним кінцем "А" з'єднані з котлом 5, а іншим кінцем "Б" - з кришкою 1. Для зручності відчинення кришка забезпечена ручками 9, розташованими з 1 UA 97544 U 5 10 15 20 25 двох її сторін. Ролики 3 виконано у вигляді колеса з впадиною, яка взаємодіє з напрямною 4. Для запобігання зісковзуванню роликів з напрямних передбачена запобіжна скоба 10, закріплена на щоці 11 кронштейна 2. Відчинення люка проводиться наступним чином. При додаванні зусилля оператором до ручки 9 кришка 1 піднімається над люком 12, коромисла 8 при цьому обертаються в шарнірах "А" і "Б", а ролики 3 рухаються по напрямних 4. При наближенні коромисел 8 до вертикального положення зусилля, що додається для відчинення кришки 1 зменшується, а після переходу коромисел вертикального положення кришка відчиняється під дією власної сили тяжіння. У відчиненому положенні кришка крім роликів опирається на кронштейн 7, який розташовано між напрямними. Зачинення кришки виконується в такому ж порядку з тією лише різницею, що рух кришки здійснюється в зворотному напрямку. Величина підйому кришки залежить від піднесення пристроїв зливу-наливу над площиною роз'єму люк-кришка і реалізується вибором довжини коромисла і координат з'єднання з котлом і кришкою. Механізм відчинення кришки коромислоповзунний, в якому роль повзуна виконують ролики, а сполучною ланкою "Б"-"В" між коромислом 8 (ланка "А"-"Б") і повзуном 3 (роликом) є кришка 1. Наявність такого механізму відчинення кришки виключає необхідність спеціального обмежувача крайніх положень руху кришки при відчиненні або зачиненні через те, що цю роль виконують коромисла. Для виготовлення запропонованого затвора люка не потрібна розробка нових спеціальних технологій та придбання унікального обладнання. В теперішній час корисна модель, яка заявляється, використовується в конструкторській документації вагона-цистерни для розплавленої сірки мод. 15-9544, яка планується до виробництва в ООО "РейлТрансХолдінг". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Затвор люка ємності, який містить кришку з закріпленими на ній роликами, що взаємодіють з напрямними, замковий пристрій, механізм відчинення, який відрізняється тим, що з двох бічних сторін кришки встановлено коромисла, кожне з яких одним кінцем рухомо з'єднано з котлом, а другим з кришкою. 2. Затвор люка ємності за п. 1, який відрізняється тим, що з'єднання коромисла з кришкою максимально наближено до нижнього переднього кута кришки. 3. Затвор люка ємності за п. 1, який відрізняється тим, що з'єднання коромисла з котлом виконано далі від середини люка в сторону відчинення кришки. 2 UA 97544 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
