Пристрій для підйому і подачі води

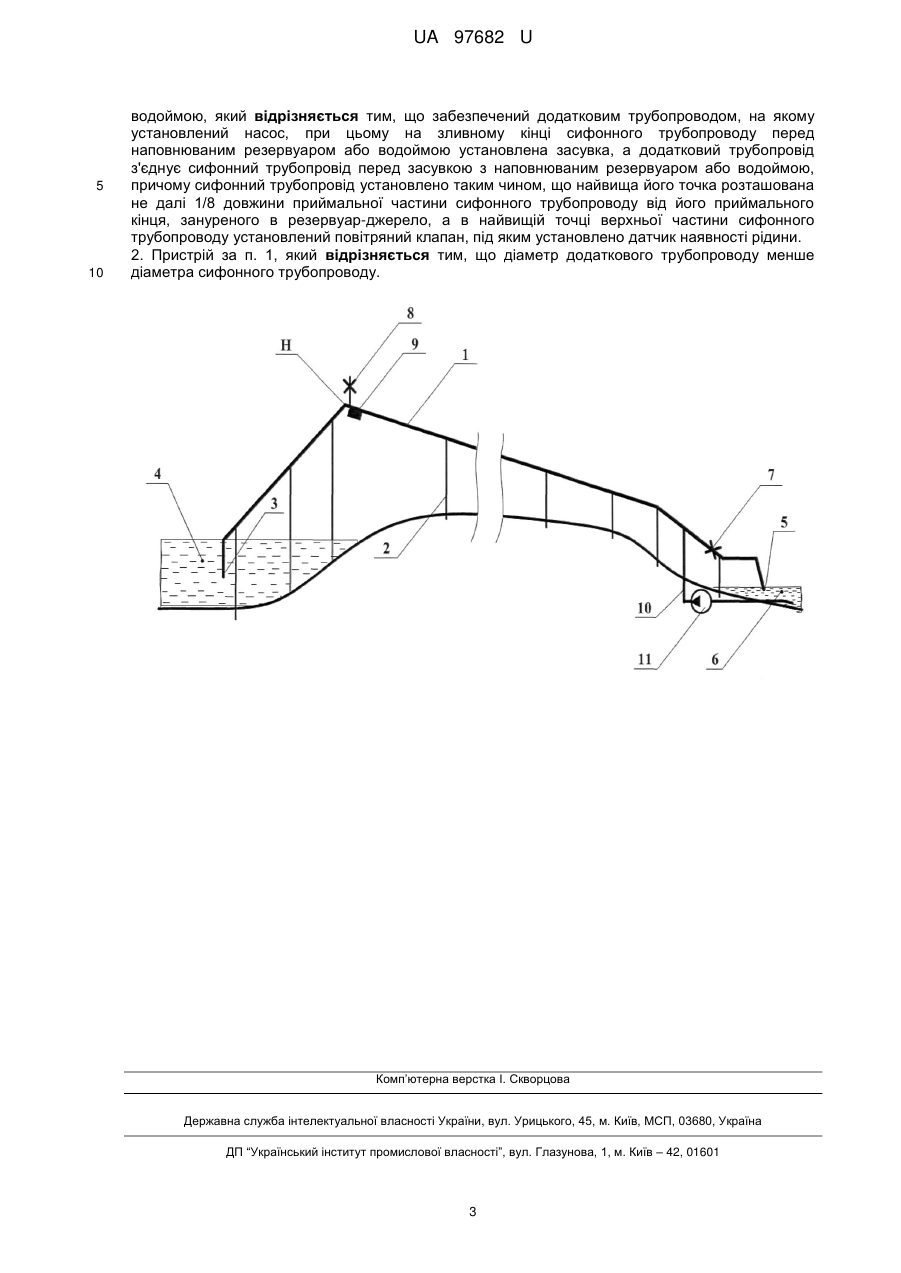

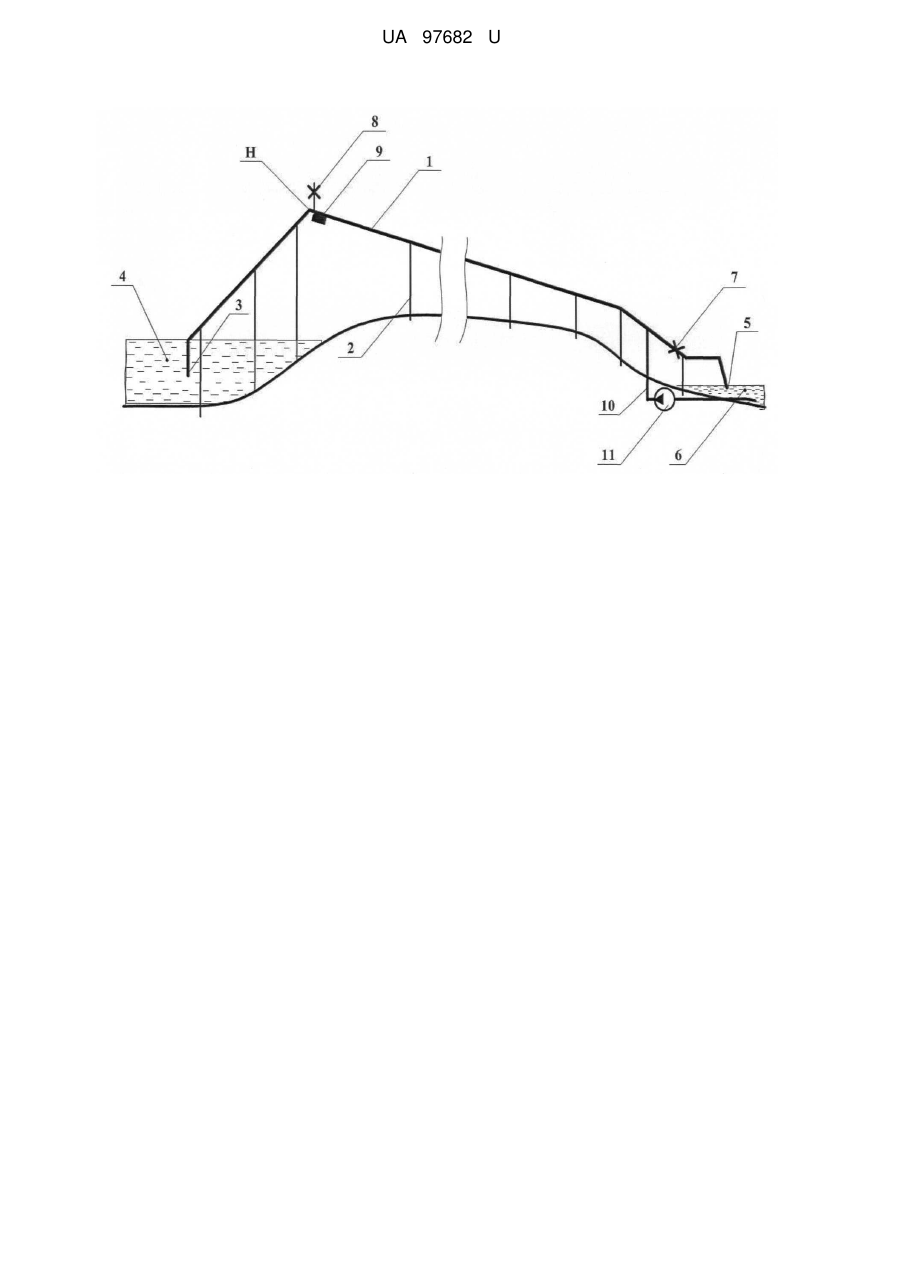

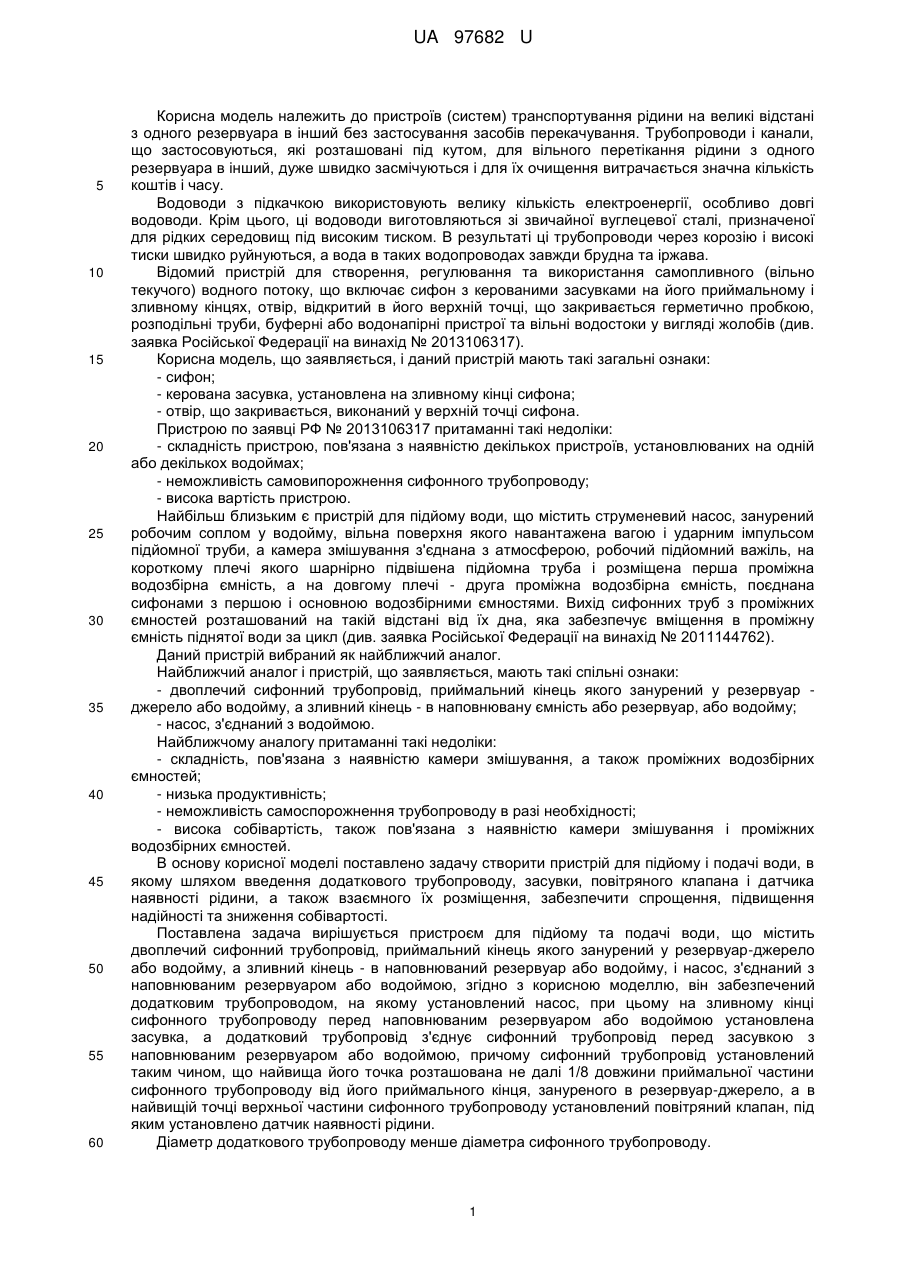

Реферат: Пристрій для підйому і подачі води містить двоплечий сифонний трубопровід, приймальний кінець якого занурений у резервуар-джерело або водойму, а зливний кінець - в наповнюваний резервуар або водойму, і насос, з'єднаний з наповнюваним резервуаром або водоймою. Пристрій забезпечений додатковим трубопроводом, на якому установлений насос, при цьому на зливному кінці сифонного трубопроводу перед наповнюваним резервуаром або водоймою установлена засувка, а додатковий трубопровід з'єднує сифонний трубопровід перед засувкою з наповнюваним резервуаром або водоймою. При цьому сифонний трубопровід установлено таким чином, що найвища його точка розташована не далі 1/8 довжини приймальної частини сифонного трубопроводу від його приймального кінця, зануреного в резервуар-джерело, а в найвищій точці верхньої частини сифонного трубопроводу установлений повітряний клапан, під яким установлено датчик наявності рідини. UA 97682 U (12) UA 97682 U UA 97682 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв (систем) транспортування рідини на великі відстані з одного резервуара в інший без застосування засобів перекачування. Трубопроводи і канали, що застосовуються, які розташовані під кутом, для вільного перетікання рідини з одного резервуара в інший, дуже швидко засмічуються і для їх очищення витрачається значна кількість коштів і часу. Водоводи з підкачкою використовують велику кількість електроенергії, особливо довгі водоводи. Крім цього, ці водоводи виготовляються зі звичайної вуглецевої сталі, призначеної для рідких середовищ під високим тиском. В результаті ці трубопроводи через корозію і високі тиски швидко руйнуються, а вода в таких водопроводах завжди брудна та іржава. Відомий пристрій для створення, регулювання та використання самопливного (вільно текучого) водного потоку, що включає сифон з керованими засувками на його приймальному і зливному кінцях, отвір, відкритий в його верхній точці, що закривається герметично пробкою, розподільні труби, буферні або водонапірні пристрої та вільні водостоки у вигляді жолобів (див. заявка Російської Федерації на винахід № 2013106317). Корисна модель, що заявляється, і даний пристрій мають такі загальні ознаки: - сифон; - керована засувка, установлена на зливному кінці сифона; - отвір, що закривається, виконаний у верхній точці сифона. Пристрою по заявці РФ № 2013106317 притаманні такі недоліки: - складність пристрою, пов'язана з наявністю декількох пристроїв, установлюваних на одній або декількох водоймах; - неможливість самовипорожнення сифонного трубопроводу; - висока вартість пристрою. Найбільш близьким є пристрій для підйому води, що містить струменевий насос, занурений робочим соплом у водойму, вільна поверхня якого навантажена вагою і ударним імпульсом підйомної труби, а камера змішування з'єднана з атмосферою, робочий підйомний важіль, на короткому плечі якого шарнірно підвішена підйомна труба і розміщена перша проміжна водозбірна ємність, а на довгому плечі - друга проміжна водозбірна ємність, поєднана сифонами з першою і основною водозбірними ємностями. Вихід сифонних труб з проміжних ємностей розташований на такій відстані від їх дна, яка забезпечує вміщення в проміжну ємність піднятої води за цикл (див. заявка Російської Федерації на винахід № 2011144762). Даний пристрій вибраний як найближчий аналог. Найближчий аналог і пристрій, що заявляється, мають такі спільні ознаки: - двоплечий сифонний трубопровід, приймальний кінець якого занурений у резервуар джерело або водойму, а зливний кінець - в наповнювану ємність або резервуар, або водойму; - насос, з'єднаний з водоймою. Найближчому аналогу притаманні такі недоліки: - складність, пов'язана з наявністю камери змішування, а також проміжних водозбірних ємностей; - низька продуктивність; - неможливість самоспорожнення трубопроводу в разі необхідності; - висока собівартість, також пов'язана з наявністю камери змішування і проміжних водозбірних ємностей. В основу корисної моделі поставлено задачу створити пристрій для підйому і подачі води, в якому шляхом введення додаткового трубопроводу, засувки, повітряного клапана і датчика наявності рідини, а також взаємного їх розміщення, забезпечити спрощення, підвищення надійності та зниження собівартості. Поставлена задача вирішується пристроєм для підйому та подачі води, що містить двоплечий сифонний трубопровід, приймальний кінець якого занурений у резервуар-джерело або водойму, а зливний кінець - в наповнюваний резервуар або водойму, інасос, з'єднаний з наповнюваним резервуаром або водоймою, згідно з корисною моделлю, він забезпечений додатковим трубопроводом, на якому установлений насос, при цьому на зливному кінці сифонного трубопроводу перед наповнюваним резервуаром або водоймою установлена засувка, а додатковий трубопровід з'єднує сифонний трубопровід перед засувкою з наповнюваним резервуаром або водоймою, причому сифонний трубопровід установлений таким чином, що найвища його точка розташована не далі 1/8 довжини приймальної частини сифонного трубопроводу від його приймального кінця, зануреного в резервуар-джерело, а в найвищій точці верхньої частини сифонного трубопроводу установлений повітряний клапан, під яким установлено датчик наявності рідини. Діаметр додаткового трубопроводу менше діаметра сифонного трубопроводу. 1 UA 97682 U 5 10 15 20 25 30 35 40 45 50 Заявлена сукупність ознак забезпечує суттєве спрощення і зниження собівартості як пристрою, так і подачі води при мінімальних витратах електроенергії, при цьому має можливість самоспорожнення (при необхідності). Пристрій для підйому і подачі води зображено на кресленні-схемі. Пристрій для підйому і подачі води містить двоплечий сифонний трубопровід 1, установлений на опорах 2. Приймальний кінець 3 сифонного трубопроводу 1 розміщений в резервуарі - джерелі води або водоймі 4. Зливний кінець 5 сифонного трубопроводу 1 установлений в наповнюваній ємності 6 (або резервуарі, або водоймі) нижче будь-якої точки сифонного трубопроводу 1 від найвищої точки до самої нижньої. Приймальний кінець 3 сифонного трубопроводу 1 установлений в резервуарі-джерелі води 4 (або водоймі) також нижче будь-якої точки цієї ділянки сифонного трубопроводу 1 щодо найвищої його точки. На сифонному трубопроводі 1, в кінцевій його частині з боку наповнюваної ємності 6 (або резервуара, або водоймища), установлена засувка 7, яка повністю перекриває сифонний трубопровід 1 в автоматичному режимі. У найвищій точці верхньої частини труби сифонного трубопроводу 1 вмонтовано автоматичний повітряний клапан 8 для наповнення або видалення повітря, а під ним, в нижній частині труби сифонного трубопроводу 1, вмонтований датчик наявності рідини 9. Пристрій для підйому і подачі води забезпечений також додатковим трубопроводом 10, діаметр якого менше діаметра сифонного трубопроводу 1. Додатковий трубопровід 10 з'єднує основний трубопровід 1, перед засувкою 7, з нижньою точкою наповнюваної ємності 6 (або резервуара, або водоймища) і на ньому установлений насос 11. Сифонний трубопровід 1 установлений таким чином, що має одну найвищу точку Н, яка знаходиться не далі, ніж 1/8 довжини приймальної частини сифонного трубопроводу 1 від його приймального кінця 3, установленого в резервуарі-джерелі 4 (або водоймі). Пристрій використовується в наступному порядку. Відкривається повітряний клапан 8 і закривається засувка 7. Потім включають насос 11 і заповнюється сифонний трубопровід 1 водою. Коли рівень води в сифонному трубопроводі 1 досягає датчика 9, він спрацьовує і подає команду на автоматичне закриття повітряного клапана 8, відкриття засувки 7 і відключення насоса 11. Заповнена в сифонний трубопровід 1 вода починає перетікати в наповнювану ємність 6 (або резервуар, або водойму), захоплюючи за собою повітря із залишкової частини сифонного трубопроводу 1 від найвищої точки сифонного трубопроводу 1 до його приймального кінця 3, що знаходиться в резервуарі-джерел і води 4 (або водоймі). Створений штучний вакуум в сифонному трубопроводі 1 за рахунок витікання великої маси води з наповненої частини сифонного трубопроводу 1 всмоктує воду з резервуара-джерела 4 (або водоймища), заповнюючи нею весь сифонний трубопровід 1. Рух по сифонному трубопроводу 1 продовжуватиметься безперервно до тих пір, поки не зрівняються рівні в резервуарі-джерелі 4 (або водоймі) і наповнюваній ємності 6 (або резервуарі, або водоймі). Призупинити цей процес можна закриттям засувки 7. Для необхідного спорожнення сифонного трубопроводу 1 досить відкрити повітряний клапан 8 і засувку 7. Якщо при прокладанні трубопроводу виникла необхідність на якійсь ділянці (ділянках) опустити трубопровід нижче рівнів резервуарів, які з'єднуються між собою з утворенням так званих "кишень", то необхідно передбачати можливість періодичного очищення їх від бруду, що накопичився. Застосуванням таких трубопроводів (сифонів) можна вирішити проблему засихаючих морських лиманів, відновлюючи їх рівень води до рівня моря. Можна створювати штучні водойми як солоні, так і прісні. Також за допомогою таких трубопроводів можна подавати воду до великих міст і селищ без застосування дорогої підкачки води насосами. Через те, що в таких трубопроводах тиск мінімальний, то для їх виготовлення можна застосовувати сучасні пластикові труби, що вирішить проблему довговічності трубопроводів і збереже якість води після її перекачування. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Пристрій для підйому і подачі води, що містить двоплечий сифонний трубопровід, приймальний кінець якого занурений у резервуар-джерело або водойму, а зливний кінець - в наповнюваний резервуар або водойму, і насос, з'єднаний з наповнюваним резервуаром або 2 UA 97682 U 5 10 водоймою, який відрізняється тим, що забезпечений додатковим трубопроводом, на якому установлений насос, при цьому на зливному кінці сифонного трубопроводу перед наповнюваним резервуаром або водоймою установлена засувка, а додатковий трубопровід з'єднує сифонний трубопровід перед засувкою з наповнюваним резервуаром або водоймою, причому сифонний трубопровід установлено таким чином, що найвища його точка розташована не далі 1/8 довжини приймальної частини сифонного трубопроводу від його приймального кінця, зануреного в резервуар-джерело, а в найвищій точці верхньої частини сифонного трубопроводу установлений повітряний клапан, під яким установлено датчик наявності рідини. 2. Пристрій за п. 1, який відрізняється тим, що діаметр додаткового трубопроводу менше діаметра сифонного трубопроводу. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
