Пристрій для виготовлення біопаливних гранул

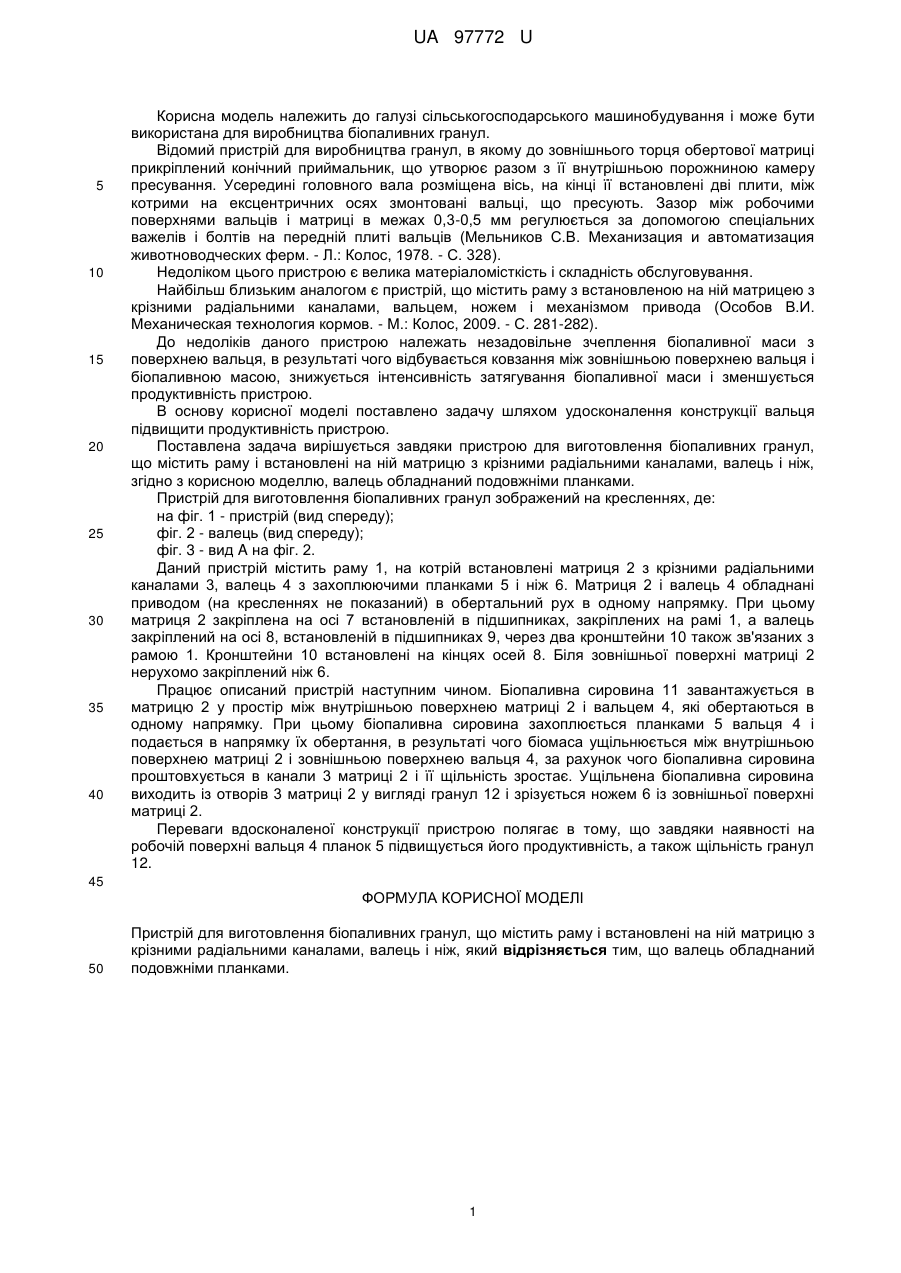

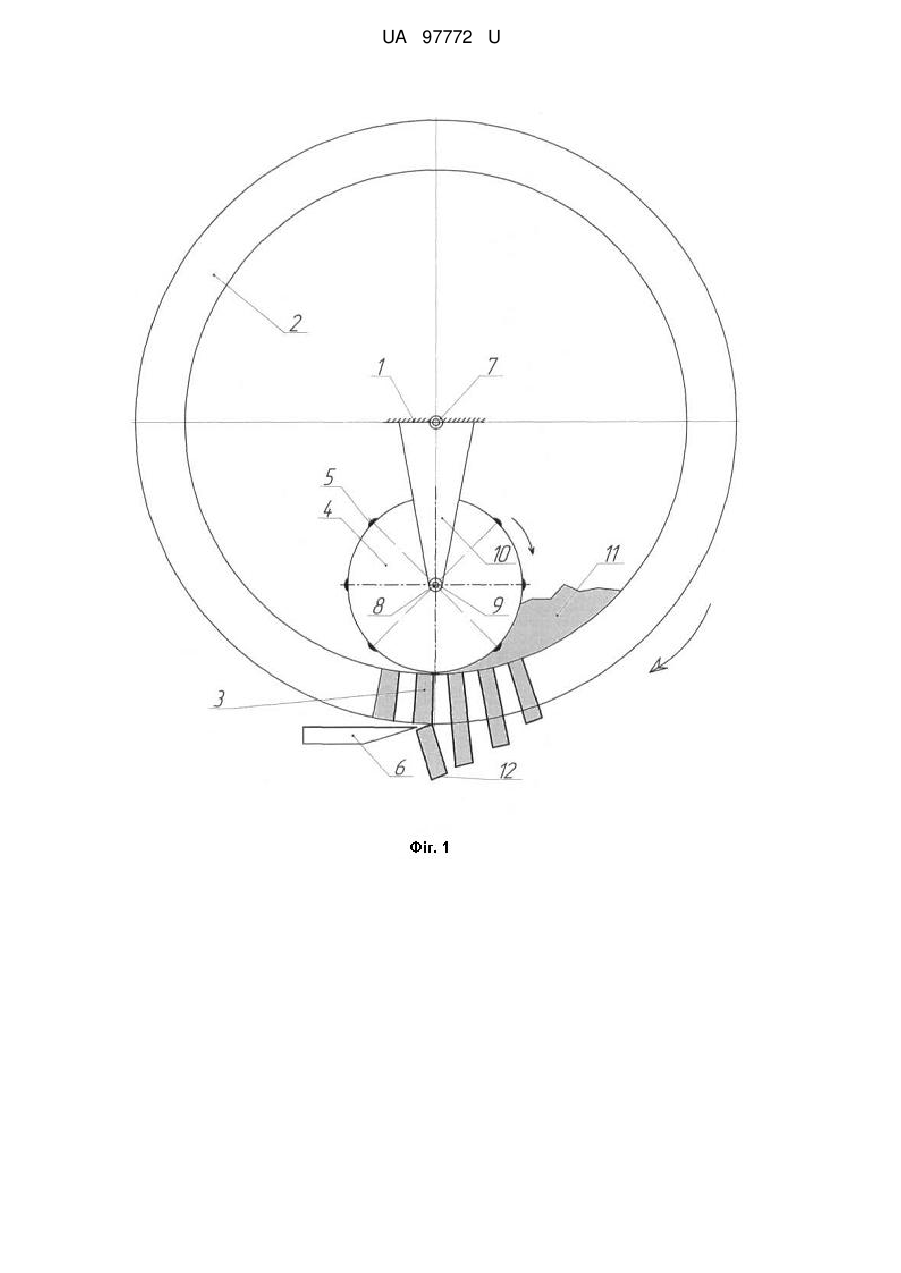

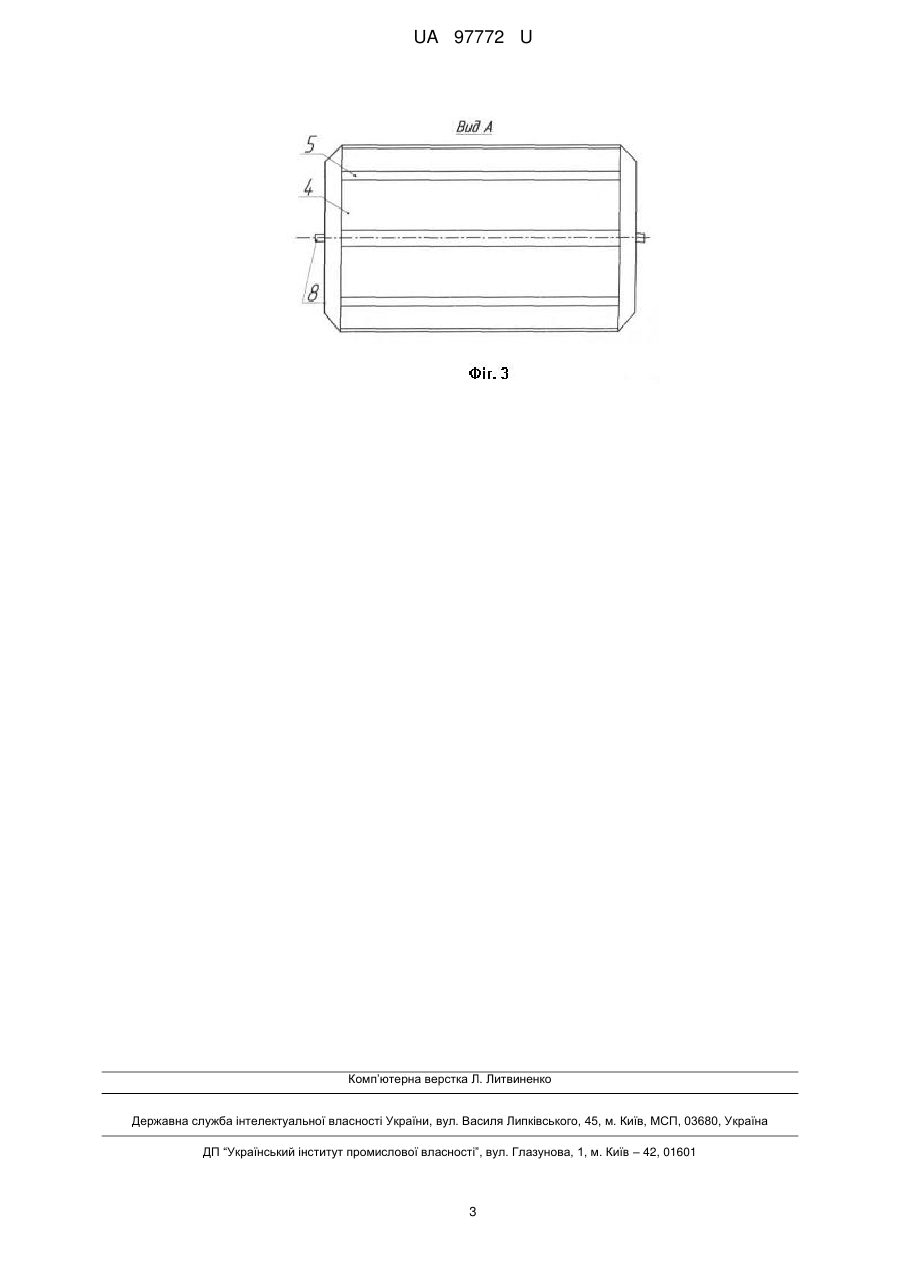

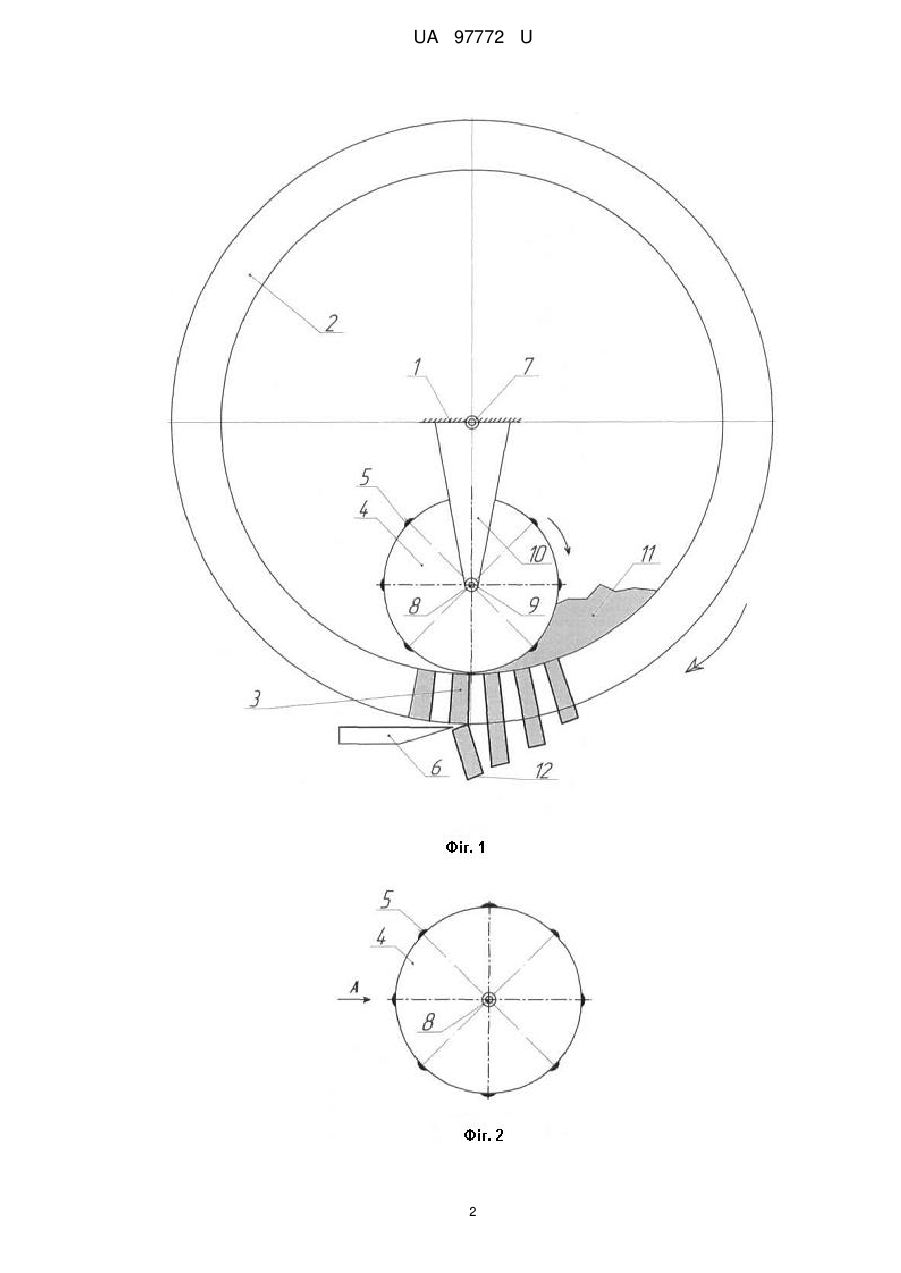

Реферат: Пристрій для виготовлення біопаливних гранул містить раму і встановлені на ній матрицю з крізними радіальними каналами, валець і ніж. Валець обладнаний подовжніми планками. UA 97772 U (12) UA 97772 U UA 97772 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для виробництва біопаливних гранул. Відомий пристрій для виробництва гранул, в якому до зовнішнього торця обертової матриці прикріплений конічний приймальник, що утворює разом з її внутрішньою порожниною камеру пресування. Усередині головного вала розміщена вісь, на кінці її встановлені дві плити, між котрими на ексцентричних осях змонтовані вальці, що пресують. Зазор між робочими поверхнями вальців і матриці в межах 0,3-0,5 мм регулюється за допомогою спеціальних важелів і болтів на передній плиті вальців (Мельников С.В. Механизация и автоматизация животноводческих ферм. - Л.: Колос, 1978. - С. 328). Недоліком цього пристрою є велика матеріаломісткість і складність обслуговування. Найбільш близьким аналогом є пристрій, що містить раму з встановленою на ній матрицею з крізними радіальними каналами, вальцем, ножем і механізмом привода (Особов В.И. Механическая технология кормов. - М.: Колос, 2009. - С. 281-282). До недоліків даного пристрою належать незадовільне зчеплення біопаливної маси з поверхнею вальця, в результаті чого відбувається ковзання між зовнішньою поверхнею вальця і біопаливною масою, знижується інтенсивність затягування біопаливної маси і зменшується продуктивність пристрою. В основу корисної моделі поставлено задачу шляхом удосконалення конструкції вальця підвищити продуктивність пристрою. Поставлена задача вирішується завдяки пристрою для виготовлення біопаливних гранул, що містить раму і встановлені на ній матрицю з крізними радіальними каналами, валець і ніж, згідно з корисною моделлю, валець обладнаний подовжніми планками. Пристрій для виготовлення біопаливних гранул зображений на кресленнях, де: на фіг. 1 - пристрій (вид спереду); фіг. 2 - валець (вид спереду); фіг. 3 - вид A на фіг. 2. Даний пристрій містить раму 1, на котрій встановлені матриця 2 з крізними радіальними каналами 3, валець 4 з захоплюючими планками 5 і ніж 6. Матриця 2 і валець 4 обладнані приводом (на кресленнях не показаний) в обертальний рух в одному напрямку. При цьому матриця 2 закріплена на осі 7 встановленій в підшипниках, закріплених на рамі 1, а валець закріплений на осі 8, встановленій в підшипниках 9, через два кронштейни 10 також зв'язаних з рамою 1. Кронштейни 10 встановлені на кінцях осей 8. Біля зовнішньої поверхні матриці 2 нерухомо закріплений ніж 6. Працює описаний пристрій наступним чином. Біопаливна сировина 11 завантажується в матрицю 2 у простір між внутрішньою поверхнею матриці 2 і вальцем 4, які обертаються в одному напрямку. При цьому біопаливна сировина захоплюється планками 5 вальця 4 і подається в напрямку їх обертання, в результаті чого біомаса ущільнюється між внутрішньою поверхнею матриці 2 і зовнішньою поверхнею вальця 4, за рахунок чого біопаливна сировина проштовхується в канали 3 матриці 2 і її щільність зростає. Ущільнена біопаливна сировина виходить із отворів 3 матриці 2 у вигляді гранул 12 і зрізується ножем 6 із зовнішньої поверхні матриці 2. Переваги вдосконаленої конструкції пристрою полягає в тому, що завдяки наявності на робочій поверхні вальця 4 планок 5 підвищується його продуктивність, а також щільність гранул 12. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для виготовлення біопаливних гранул, що містить раму і встановлені на ній матрицю з крізними радіальними каналами, валець і ніж, який відрізняється тим, що валець обладнаний подовжніми планками. 1 UA 97772 U 2 UA 97772 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
