Пристрій для гранулювання сипких біоматеріалів

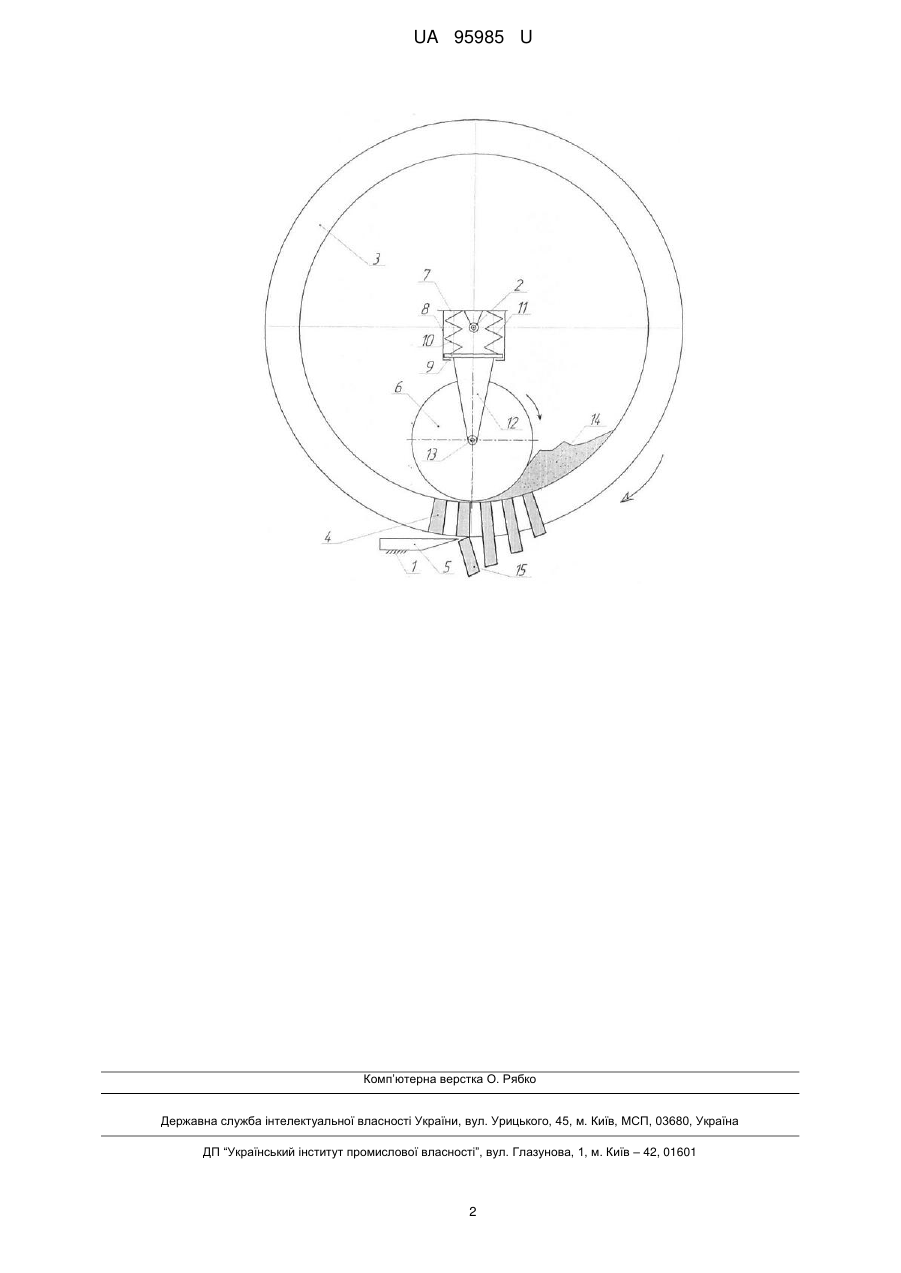

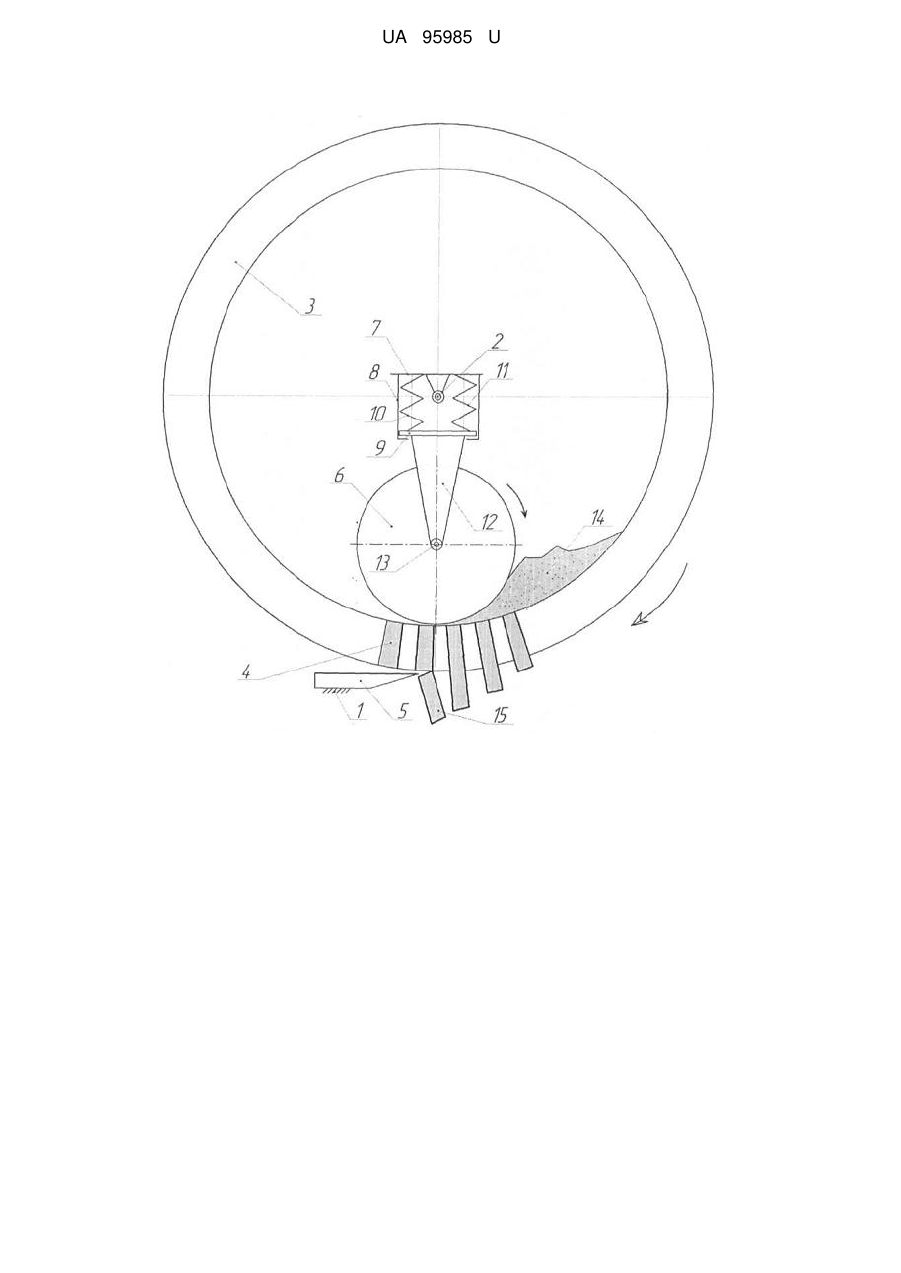

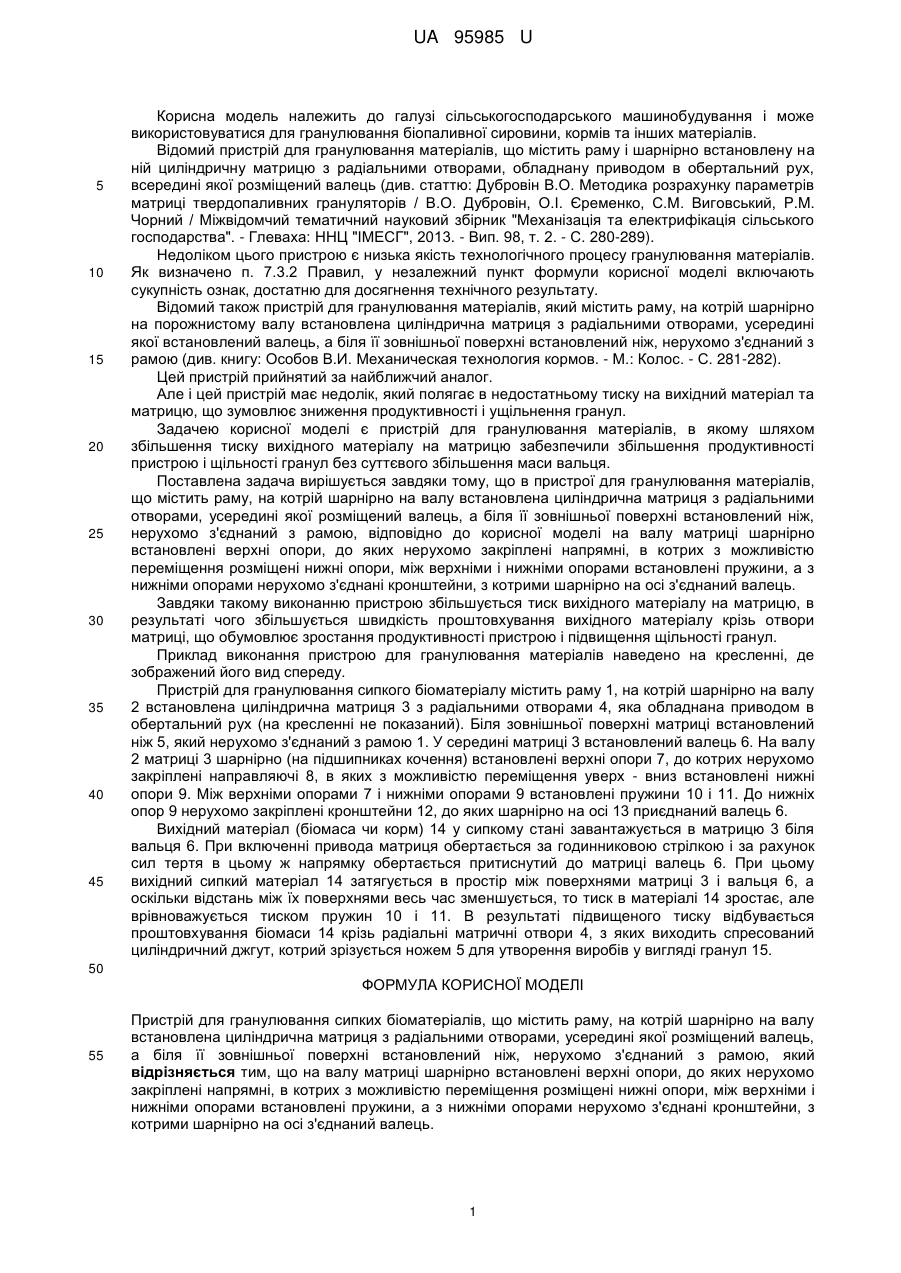

Реферат: Пристрій для гранулювання сипких біоматеріалів містить раму, на котрій шарнірно на валу встановлена циліндрична матриця з радіальними отворами, усередині якої розміщений валець, а біля її зовнішньої поверхні встановлений ніж, нерухомо з'єднаний з рамою. На валу матриці шарнірно встановлені верхні опори, до яких нерухомо закріплені напрямні, в котрих з можливістю переміщення розміщені нижні опори. Між верхніми і нижніми опорами встановлені пружини, а з нижніми опорами нерухомо з'єднані кронштейни, з котрими шарнірно на осі з'єднаний валець. UA 95985 U (12) UA 95985 U UA 95985 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування і може використовуватися для гранулювання біопаливної сировини, кормів та інших матеріалів. Відомий пристрій для гранулювання матеріалів, що містить раму і шарнірно встановлену на ній циліндричну матрицю з радіальними отворами, обладнану приводом в обертальний рух, всередині якої розміщений валець (див. статтю: Дубровін В.О. Методика розрахунку параметрів матриці твердопаливних грануляторів / В.О. Дубровін, О.І. Єременко, С.М. Виговський, P.M. Чорний / Міжвідомчий тематичний науковий збірник "Механізація та електрифікація сільського господарства". - Глеваха: ННЦ "ІМЕСГ", 2013. - Вип. 98, т. 2. - С. 280-289). Недоліком цього пристрою є низька якість технологічного процесу гранулювання матеріалів. Як визначено п. 7.3.2 Правил, у незалежний пункт формули корисної моделі включають сукупність ознак, достатню для досягнення технічного результату. Відомий також пристрій для гранулювання матеріалів, який містить раму, на котрій шарнірно на порожнистому валу встановлена циліндрична матриця з радіальними отворами, усередині якої встановлений валець, а біля її зовнішньої поверхні встановлений ніж, нерухомо з'єднаний з рамою (див. книгу: Особов В.И. Механическая технология кормов. - М.: Колос. - С. 281-282). Цей пристрій прийнятий за найближчий аналог. Але і цей пристрій має недолік, який полягає в недостатньому тиску на вихідний матеріал та матрицю, що зумовлює зниження продуктивності і ущільнення гранул. Задачею корисної моделі є пристрій для гранулювання матеріалів, в якому шляхом збільшення тиску вихідного матеріалу на матрицю забезпечили збільшення продуктивності пристрою і щільності гранул без суттєвого збільшення маси вальця. Поставлена задача вирішується завдяки тому, що в пристрої для гранулювання матеріалів, що містить раму, на котрій шарнірно на валу встановлена циліндрична матриця з радіальними отворами, усередині якої розміщений валець, а біля її зовнішньої поверхні встановлений ніж, нерухомо з'єднаний з рамою, відповідно до корисної моделі на валу матриці шарнірно встановлені верхні опори, до яких нерухомо закріплені напрямні, в котрих з можливістю переміщення розміщені нижні опори, між верхніми і нижніми опорами встановлені пружини, а з нижніми опорами нерухомо з'єднані кронштейни, з котрими шарнірно на осі з'єднаний валець. Завдяки такому виконанню пристрою збільшується тиск вихідного матеріалу на матрицю, в результаті чого збільшується швидкість проштовхування вихідного матеріалу крізь отвори матриці, що обумовлює зростання продуктивності пристрою і підвищення щільності гранул. Приклад виконання пристрою для гранулювання матеріалів наведено на кресленні, де зображений його вид спереду. Пристрій для гранулювання сипкого біоматеріалу містить раму 1, на котрій шарнірно на валу 2 встановлена циліндрична матриця 3 з радіальними отворами 4, яка обладнана приводом в обертальний рух (на кресленні не показаний). Біля зовнішньої поверхні матриці встановлений ніж 5, який нерухомо з'єднаний з рамою 1. У середині матриці 3 встановлений валець 6. На валу 2 матриці 3 шарнірно (на підшипниках кочення) встановлені верхні опори 7, до котрих нерухомо закріплені направляючі 8, в яких з можливістю переміщення уверх - вниз встановлені нижні опори 9. Між верхніми опорами 7 і нижніми опорами 9 встановлені пружини 10 і 11. До нижніх опор 9 нерухомо закріплені кронштейни 12, до яких шарнірно на осі 13 приєднаний валець 6. Вихідний матеріал (біомаса чи корм) 14 у сипкому стані завантажується в матрицю 3 біля вальця 6. При включенні привода матриця обертається за годинниковою стрілкою і за рахунок сил тертя в цьому ж напрямку обертається притиснутий до матриці валець 6. При цьому вихідний сипкий матеріал 14 затягується в простір між поверхнями матриці 3 і вальця 6, а оскільки відстань між їх поверхнями весь час зменшується, то тиск в матеріалі 14 зростає, але врівноважується тиском пружин 10 і 11. В результаті підвищеного тиску відбувається проштовхування біомаси 14 крізь радіальні матричні отвори 4, з яких виходить спресований циліндричний джгут, котрий зрізується ножем 5 для утворення виробів у вигляді гранул 15. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для гранулювання сипких біоматеріалів, що містить раму, на котрій шарнірно на валу встановлена циліндрична матриця з радіальними отворами, усередині якої розміщений валець, а біля її зовнішньої поверхні встановлений ніж, нерухомо з'єднаний з рамою, який відрізняється тим, що на валу матриці шарнірно встановлені верхні опори, до яких нерухомо закріплені напрямні, в котрих з можливістю переміщення розміщені нижні опори, між верхніми і нижніми опорами встановлені пружини, а з нижніми опорами нерухомо з'єднані кронштейни, з котрими шарнірно на осі з'єднаний валець. 1 UA 95985 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
