Система контактів для синхронізації мобільних пристроїв

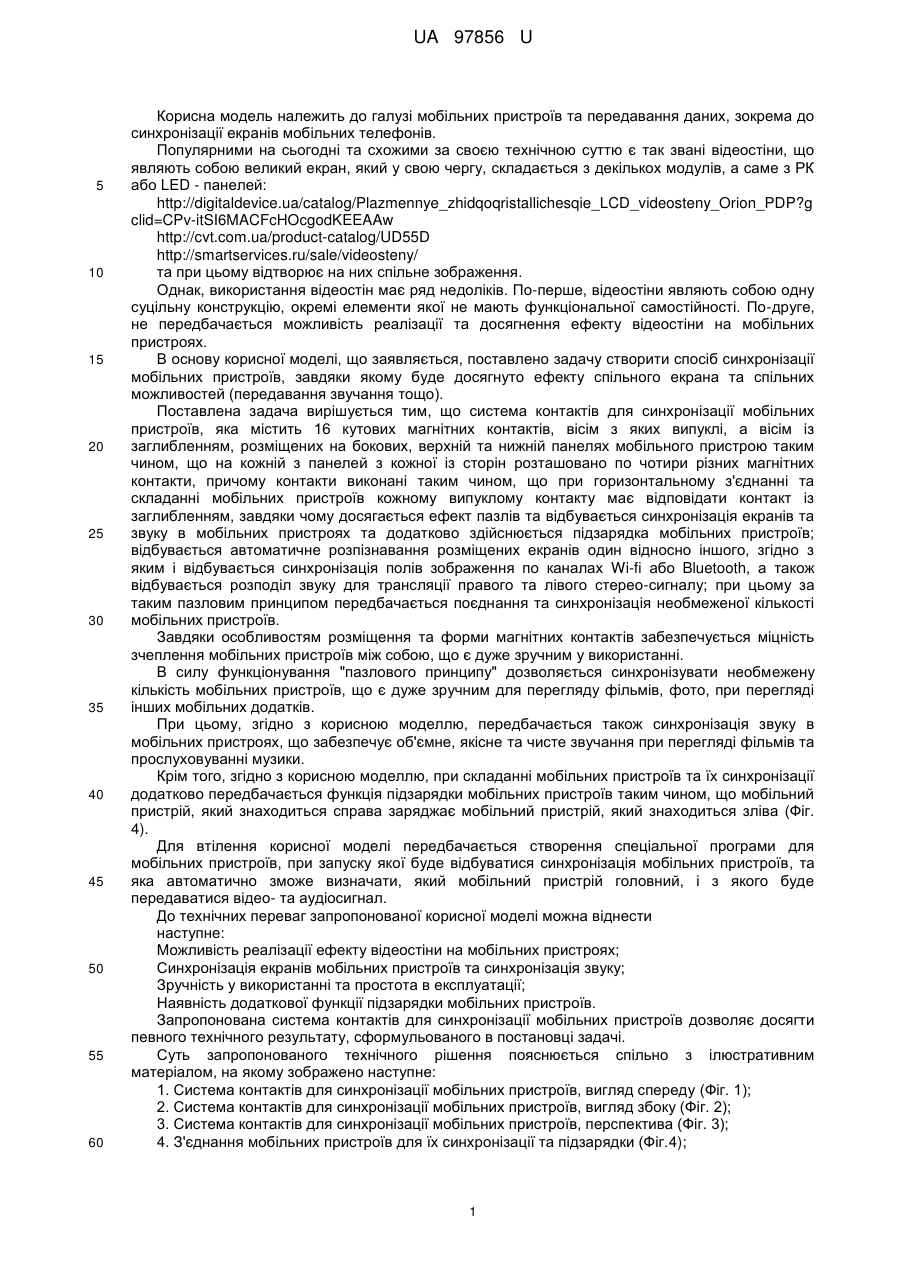

Реферат: UA 97856 U UA 97856 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі мобільних пристроїв та передавання даних, зокрема до синхронізації екранів мобільних телефонів. Популярними на сьогодні та схожими за своєю технічною суттю є так звані відеостіни, що являють собою великий екран, який у свою чергу, складається з декількох модулів, а саме з РК або LED - панелей: http://digitaldevice.ua/catalog/Plazmennye_zhidqoqristallichesqie_LCD_videosteny_Orion_PDP?g clid=CPv-itSI6MACFcHOcgodKEEAAw http://cvt.com.ua/product-catalog/UD55D http://smartservices.ru/sale/videosteny/ та при цьому відтворює на них спільне зображення. Однак, використання відеостін має ряд недоліків. По-перше, відеостіни являють собою одну суцільну конструкцію, окремі елементи якої не мають функціональної самостійності. По-друге, не передбачається можливість реалізації та досягнення ефекту відеостіни на мобільних пристроях. В основу корисної моделі, що заявляється, поставлено задачу створити спосіб синхронізації мобільних пристроїв, завдяки якому буде досягнуто ефекту спільного екрана та спільних можливостей (передавання звучання тощо). Поставлена задача вирішується тим, що система контактів для синхронізації мобільних пристроїв, яка містить 16 кутових магнітних контактів, вісім з яких випуклі, а вісім із заглибленням, розміщених на бокових, верхній та нижній панелях мобільного пристрою таким чином, що на кожній з панелей з кожної із сторін розташовано по чотири різних магнітних контакти, причому контакти виконані таким чином, що при горизонтальному з'єднанні та складанні мобільних пристроїв кожному випуклому контакту має відповідати контакт із заглибленням, завдяки чому досягається ефект пазлів та відбувається синхронізація екранів та звуку в мобільних пристроях та додатково здійснюється підзарядка мобільних пристроїв; відбувається автоматичне розпізнавання розміщених екранів один відносно іншого, згідно з яким і відбувається синхронізація полів зображення по каналах Wi-fi або Bluetooth, а також відбувається розподіл звуку для трансляції правого та лівого стерео-сигналу; при цьому за таким пазловим принципом передбачається поєднання та синхронізація необмеженої кількості мобільних пристроїв. Завдяки особливостям розміщення та форми магнітних контактів забезпечується міцність зчеплення мобільних пристроїв між собою, що є дуже зручним у використанні. В силу функціонування "пазлового принципу" дозволяється синхронізувати необмежену кількість мобільних пристроїв, що є дуже зручним для перегляду фільмів, фото, при перегляді інших мобільних додатків. При цьому, згідно з корисною моделлю, передбачається також синхронізація звуку в мобільних пристроях, що забезпечує об'ємне, якісне та чисте звучання при перегляді фільмів та прослуховуванні музики. Крім того, згідно з корисною моделлю, при складанні мобільних пристроїв та їх синхронізації додатково передбачається функція підзарядки мобільних пристроїв таким чином, що мобільний пристрій, який знаходиться справа заряджає мобільний пристрій, який знаходиться зліва (Фіг. 4). Для втілення корисної моделі передбачається створення спеціальної програми для мобільних пристроїв, при запуску якої буде відбуватися синхронізація мобільних пристроїв, та яка автоматично зможе визначати, який мобільний пристрій головний, і з якого буде передаватися відео- та аудіосигнал. До технічних переваг запропонованої корисної моделі можна віднести наступне: Можливість реалізації ефекту відеостіни на мобільних пристроях; Синхронізація екранів мобільних пристроїв та синхронізація звуку; Зручність у використанні та простота в експлуатації; Наявність додаткової функції підзарядки мобільних пристроїв. Запропонована система контактів для синхронізації мобільних пристроїв дозволяє досягти певного технічного результату, сформульованого в постановці задачі. Суть запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: 1. Система контактів для синхронізації мобільних пристроїв, вигляд спереду (Фіг. 1); 2. Система контактів для синхронізації мобільних пристроїв, вигляд збоку (Фіг. 2); 3. Система контактів для синхронізації мобільних пристроїв, перспектива (Фіг. 3); 4. З'єднання мобільних пристроїв для їх синхронізації та підзарядки (Фіг.4); 1 UA 97856 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 1. Система контактів для синхронізації мобільних пристроїв, яка відрізняється тим, що дозволяє досягти ефекту спільного екрана та спільних можливостей на мобільних пристроях. 2. Система контактів для синхронізації мобільних пристроїв, за п. 1, яка відрізняється тим, що містить 16 кутових контакти. 3. Система контактів для синхронізації мобільних пристроїв за пп. 1, 2, яка відрізняється тим, що контакти є магнітними. 4. Система контактів для синхронізації мобільних пристроїв за пп. 1-3, яка відрізняється тим, що вісім контактів є випуклими, а вісім із заглибленнями. 5. Система контактів для синхронізації мобільних пристроїв за пп. 1-4, яка відрізняється тим, що на кожній з панелей мобільного пристрою з кожної зі сторін розміщено по чотири різних магнітних контакти. 6. Система контактів для синхронізації мобільних пристроїв за пп. 1-5, яка відрізняється тим, що контакти виконані таким чином, що при горизонтальному з'єднанні та складанні мобільних пристроїв кожному випуклому контакту відповідає контакт із заглибленням, завдяки чому досягається ефект пазлів та відбувається синхронізація мобільних пристроїв. 7. Система контактів для синхронізації мобільних пристроїв за пп. 1-6, яка відрізняється тим, що при досягненні ефекту пазлів відбувається синхронізація екранів мобільних пристроїв. 8. Система контактів для синхронізації мобільних пристроїв за пп. 1-7, яка відрізняється тим, що при досягненні ефекту пазлів відбувається синхронізація звуку в мобільних пристроях. 9. Система контактів для синхронізації мобільних пристроїв за пп. 1-8, яка відрізняється тим, що при досягненні ефекту пазлів додатково відбувається підзарядка мобільних пристроїв. 10. Система контактів для синхронізації мобільних пристроїв за пп. 1-9, яка відрізняється тим, що підзарядка мобільних пристроїв здійснюється таким чином, що мобільний пристрій, який знаходиться справа, заряджає мобільний пристрій, який знаходиться зліва. 11. Система контактів для синхронізації мобільних пристроїв за пп. 1-10, яка відрізняється тим, що завдяки особливостям розміщення магнітних контактів забезпечується міцність зчеплення мобільних пристроїв між собою. 12. Система контактів для синхронізації мобільних пристроїв за пп. 1-11, яка відрізняється тим, що відбувається автоматичне розпізнавання розміщених екранів один відносно іншого, згідно з яким і відбувається синхронізація полів зображення по каналах Wi-fi або Bluetooth, а також відбувається розподіл звуку для трансляції правого та лівого стереосигналів. 2 UA 97856 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
