Система контактів для підзарядки мобільних пристроїв

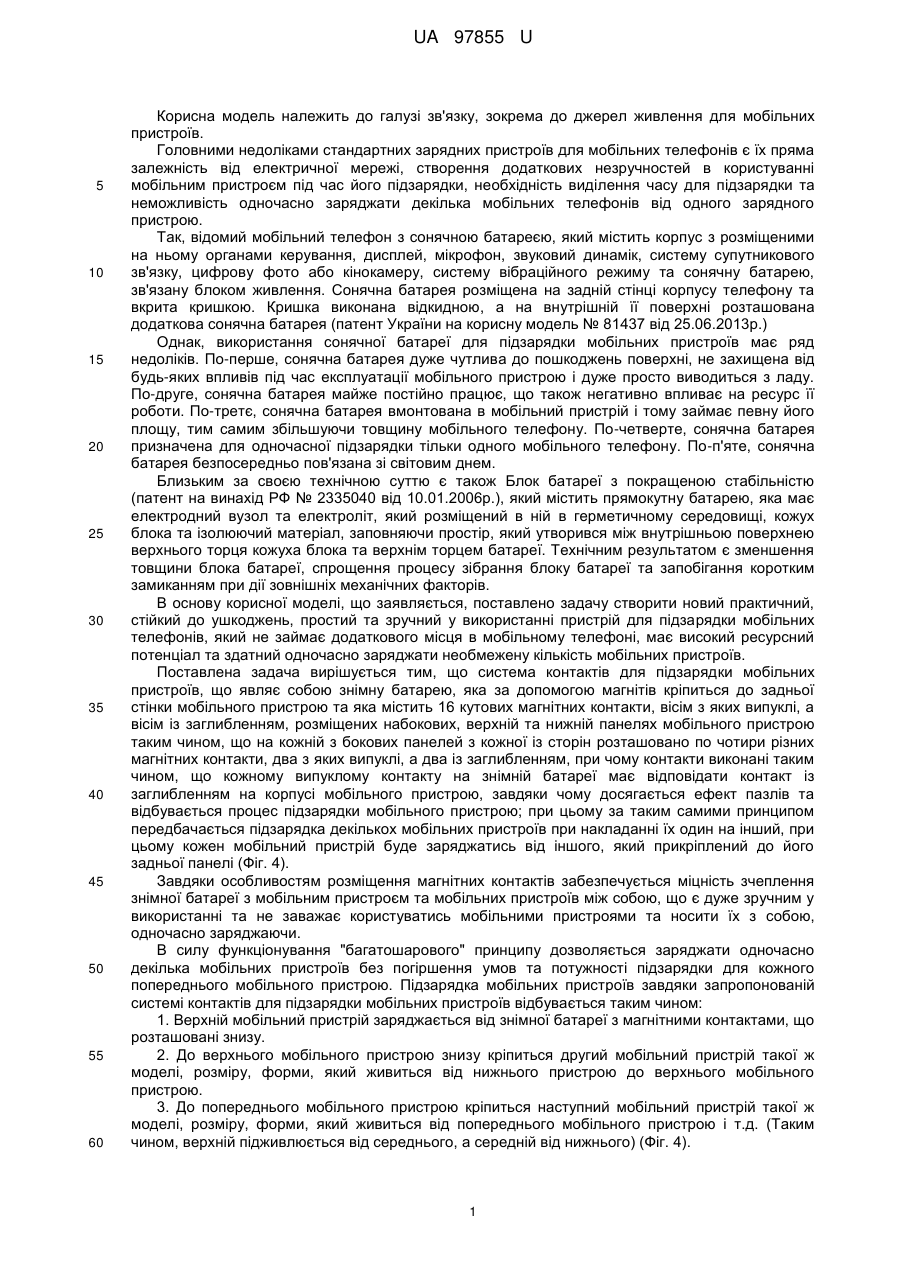

Реферат: UA 97855 U UA 97855 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі зв'язку, зокрема до джерел живлення для мобільних пристроїв. Головними недоліками стандартних зарядних пристроїв для мобільних телефонів є їх пряма залежність від електричної мережі, створення додаткових незручностей в користуванні мобільним пристроєм під час його підзарядки, необхідність виділення часу для підзарядки та неможливість одночасно заряджати декілька мобільних телефонів від одного зарядного пристрою. Так, відомий мобільний телефон з сонячною батареєю, який містить корпус з розміщеними на ньому органами керування, дисплей, мікрофон, звуковий динамік, систему супутникового зв'язку, цифрову фото або кінокамеру, систему вібраційного режиму та сонячну батарею, зв'язану блоком живлення. Сонячна батарея розміщена на задній стінці корпусу телефону та вкрита кришкою. Кришка виконана відкидною, а на внутрішній її поверхні розташована додаткова сонячна батарея (патент України на корисну модель № 81437 від 25.06.2013р.) Однак, використання сонячної батареї для підзарядки мобільних пристроїв має ряд недоліків. По-перше, сонячна батарея дуже чутлива до пошкоджень поверхні, не захищена від будь-яких впливів під час експлуатації мобільного пристрою і дуже просто виводиться з ладу. По-друге, сонячна батарея майже постійно працює, що також негативно впливає на ресурс її роботи. По-третє, сонячна батарея вмонтована в мобільний пристрій і тому займає певну його площу, тим самим збільшуючи товщину мобільного телефону. По-четверте, сонячна батарея призначена для одночасної підзарядки тільки одного мобільного телефону. По-п'яте, сонячна батарея безпосередньо пов'язана зі світовим днем. Близьким за своєю технічною суттю є також Блок батареї з покращеною стабільністю (патент на винахід РФ № 2335040 від 10.01.2006р.), який містить прямокутну батарею, яка має електродний вузол та електроліт, який розміщений в ній в герметичному середовищі, кожух блока та ізолюючий матеріал, заповняючи простір, який утворився між внутрішньою поверхнею верхнього торця кожуха блока та верхнім торцем батареї. Технічним результатом є зменшення товщини блока батареї, спрощення процесу зібрання блоку батареї та запобігання коротким замиканням при дії зовнішніх механічних факторів. В основу корисної моделі, що заявляється, поставлено задачу створити новий практичний, стійкий до ушкоджень, простий та зручний у використанні пристрій для підзарядки мобільних телефонів, який не займає додаткового місця в мобільному телефоні, має високий ресурсний потенціал та здатний одночасно заряджати необмежену кількість мобільних пристроїв. Поставлена задача вирішується тим, що система контактів для підзарядки мобільних пристроїв, що являє собою знімну батарею, яка за допомогою магнітів кріпиться до задньої стінки мобільного пристрою та яка містить 16 кутових магнітних контакти, вісім з яких випуклі, а вісім із заглибленням, розміщених набокових, верхній та нижній панелях мобільного пристрою таким чином, що на кожній з бокових панелей з кожної із сторін розташовано по чотири різних магнітних контакти, два з яких випуклі, а два із заглибленням, при чому контакти виконані таким чином, що кожному випуклому контакту на знімній батареї має відповідати контакт із заглибленням на корпусі мобільного пристрою, завдяки чому досягається ефект пазлів та відбувається процес підзарядки мобільного пристрою; при цьому за таким самими принципом передбачається підзарядка декількох мобільних пристроїв при накладанні їх один на інший, при цьому кожен мобільний пристрій буде заряджатись від іншого, який прикріплений до його задньої панелі (Фіг. 4). Завдяки особливостям розміщення магнітних контактів забезпечується міцність зчеплення знімної батареї з мобільним пристроєм та мобільних пристроїв між собою, що є дуже зручним у використанні та не заважає користуватись мобільними пристроями та носити їх з собою, одночасно заряджаючи. В силу функціонування "багатошарового" принципу дозволяється заряджати одночасно декілька мобільних пристроїв без погіршення умов та потужності підзарядки для кожного попереднього мобільного пристрою. Підзарядка мобільних пристроїв завдяки запропонованій системі контактів для підзарядки мобільних пристроїв відбувається таким чином: 1. Верхній мобільний пристрій заряджається від знімної батареї з магнітними контактами, що розташовані знизу. 2. До верхнього мобільного пристрою знизу кріпиться другий мобільний пристрій такої ж моделі, розміру, форми, який живиться від нижнього пристрою до верхнього мобільного пристрою. 3. До попереднього мобільного пристрою кріпиться наступний мобільний пристрій такої ж моделі, розміру, форми, який живиться від попереднього мобільного пристрою і т.д. (Таким чином, верхній підживлюється від середнього, а середній від нижнього) (Фіг. 4). 1 UA 97855 U 5 10 15 До технічних переваг запропонованої корисної моделі у порівнянні з прототипами, можна віднести наступне: Спрощення процесу підзарядки мобільних пристроїв; Зручність у використанні та простота реалізації; Можливість одночасної підзарядки декількох мобільних пристроїв. Запропонована система контактів для підзарядки мобільних пристроїв дозволяє досягти певного технічного результату, сформульованого в постановці задачі. Соціальний ефект від впровадження запропонованого технічного рішення отримують за рахунок зручності, простоти у використанні та збільшення кількості одночасної підзарядки мобільних пристроїв. Суть запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: 1. Система контактів для підзарядки мобільних пристроїв, вигляд спереду (Фіг.1); 2. Система контактів для підзарядки мобільних пристроїв, вигляд збоку (Фіг. 2); 3. Система контактів для підзарядки мобільних пристроїв, перспектива (Фіг. 3); 4. З'єднання мобільних пристроїв та система підзарядки мобільних пристроїв за "багатошаровим принципом", (Фіг. 4); ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Система контактів для підзарядки мобільних пристроїв, що являє собою знімну батарею, яка відрізняється тим, що кріпиться до задньої стінки мобільного пристрою за допомогою пазів. 2. Система контактів для підзарядки мобільних пристроїв за п. 1, яка відрізняється тим, що містить 16 кутових контактів. 3. Система контактів для підзарядки мобільних пристроїв за п. 1-2, яка відрізняється тим, що контакти оснащені магнітами для зручності з'єднання. 4. Система контактів для підзарядки мобільних пристроїв за п. 1-3, яка відрізняється тим, що вісім контактів є випуклими, а вісім із заглибленнями. 5. Система контактів для підзарядки мобільних пристроїв за п. 1-4, яка відрізняється тим, що на кожній з бокових панелей мобільного пристрою, з кожної зі сторін розміщено по чотири різних магнітних контакти, два з яких випуклі, а два із заглибленням. 6. Система контактів для підзарядки мобільних пристроїв за п. 1-5, яка відрізняється тим, що контакти виконані таким чином, що кожному випуклому контакту на знімній батареї відповідає контакт із заглибленням на корпусі мобільного пристрою, завдяки чому досягається ефект пазлів та відбувається процес підзарядки мобільного пристрою. 7. Система контактів для підзарядки мобільних пристроїв за п. 1-6, яка відрізняється тим, що передбачається одночасна підзарядка декількох мобільних пристроїв при накладанні їх один на інший, причому кожен мобільний пристрій буде заряджатись від іншого, який прикріплений до його задньої панелі. 2 UA 97855 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
