Конструкційна панель

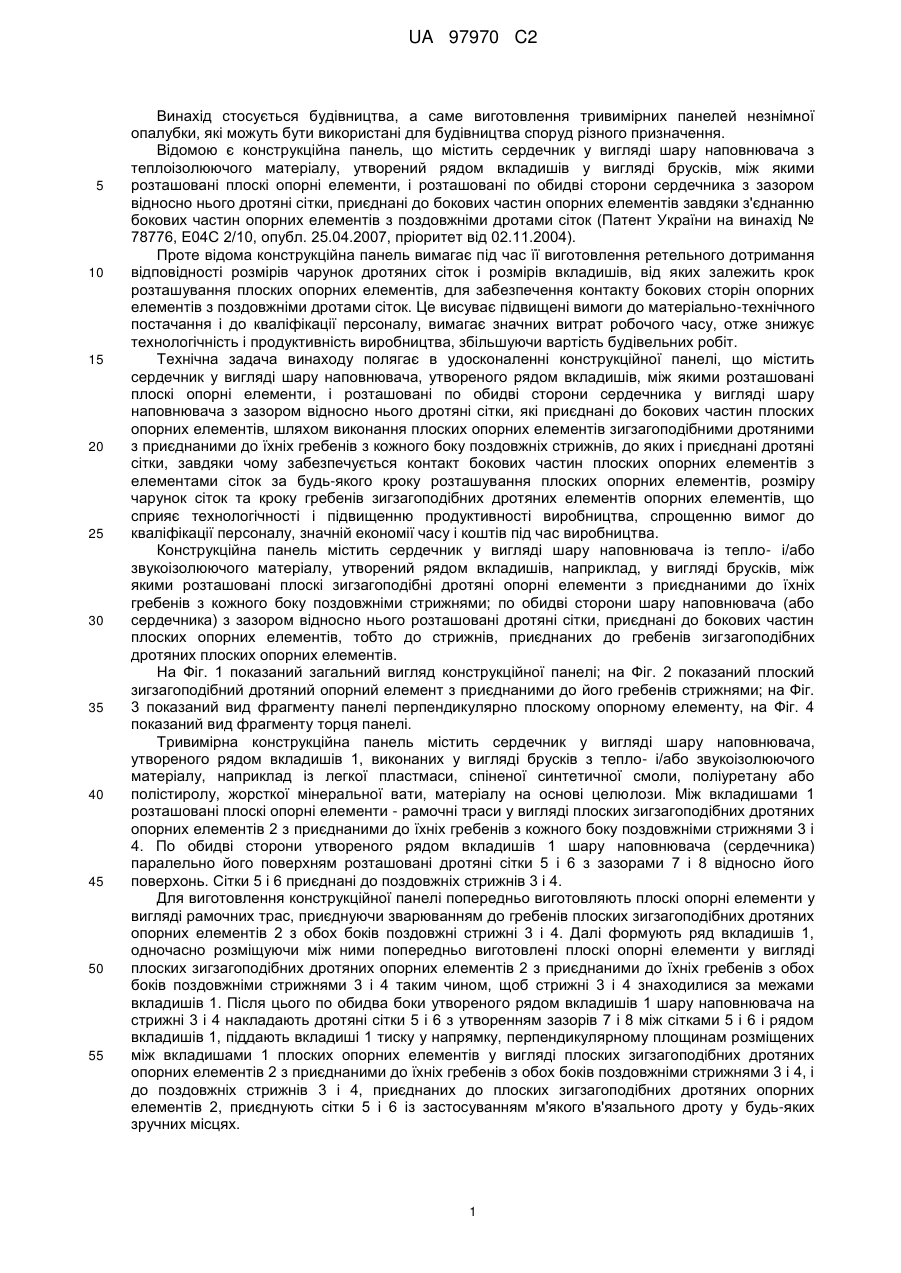

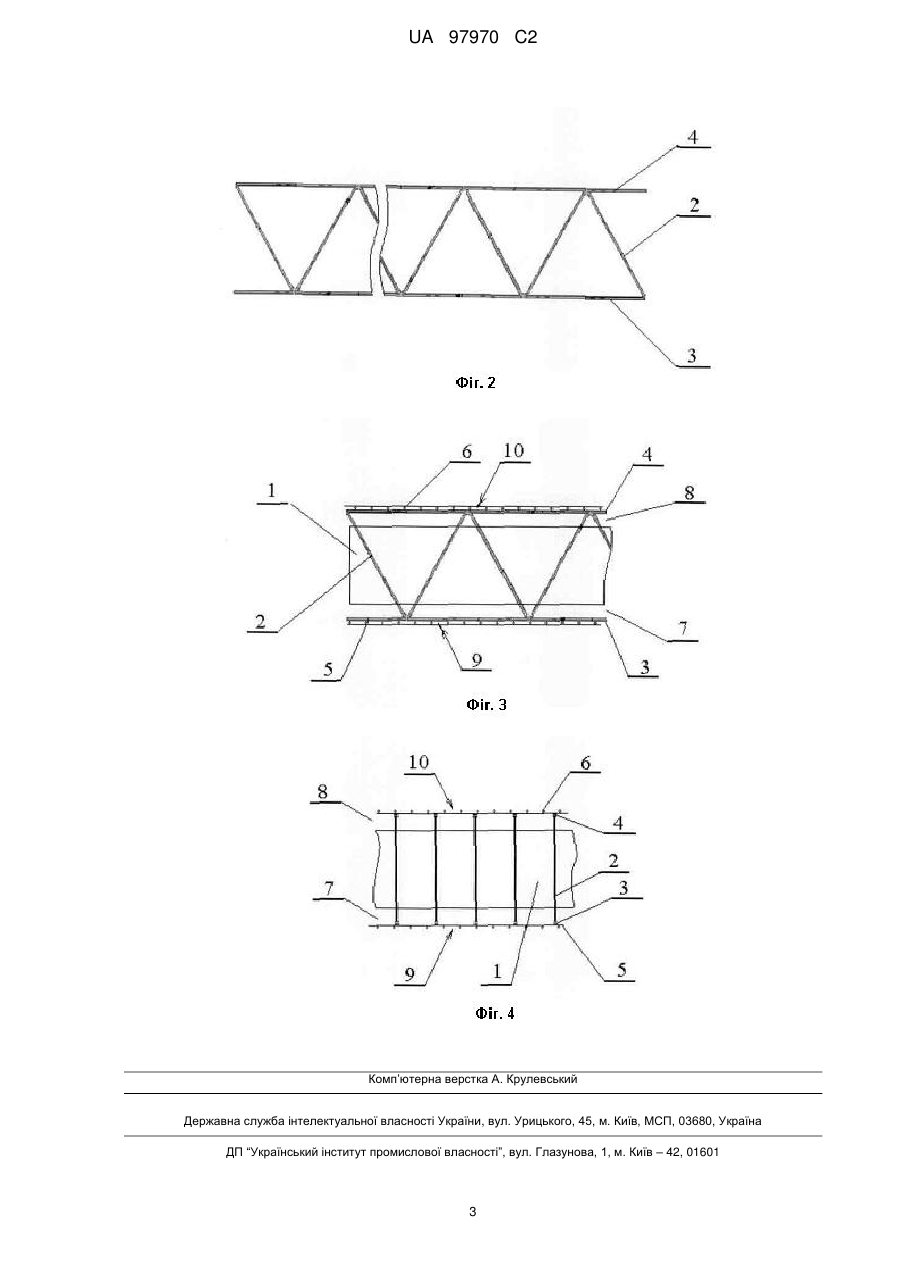

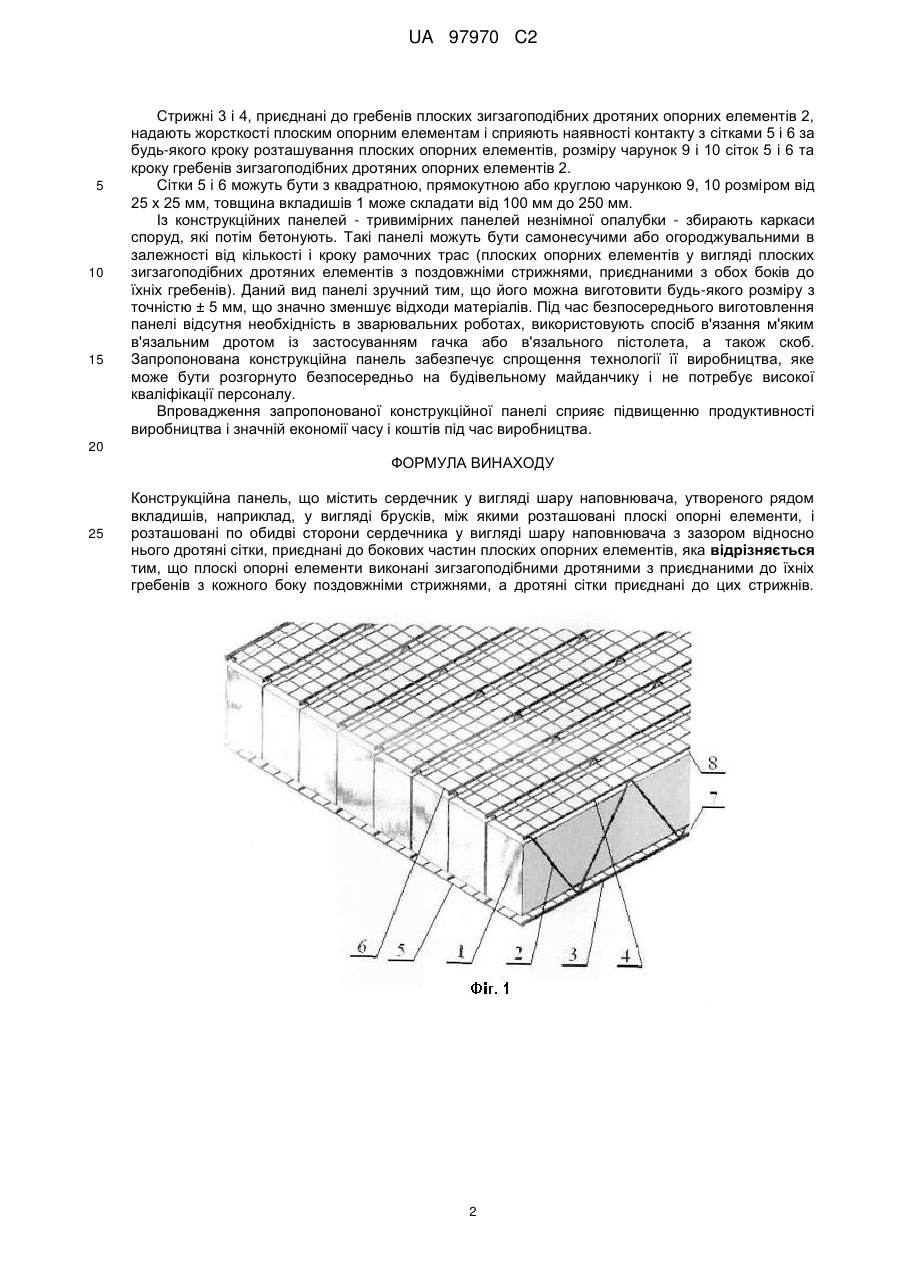

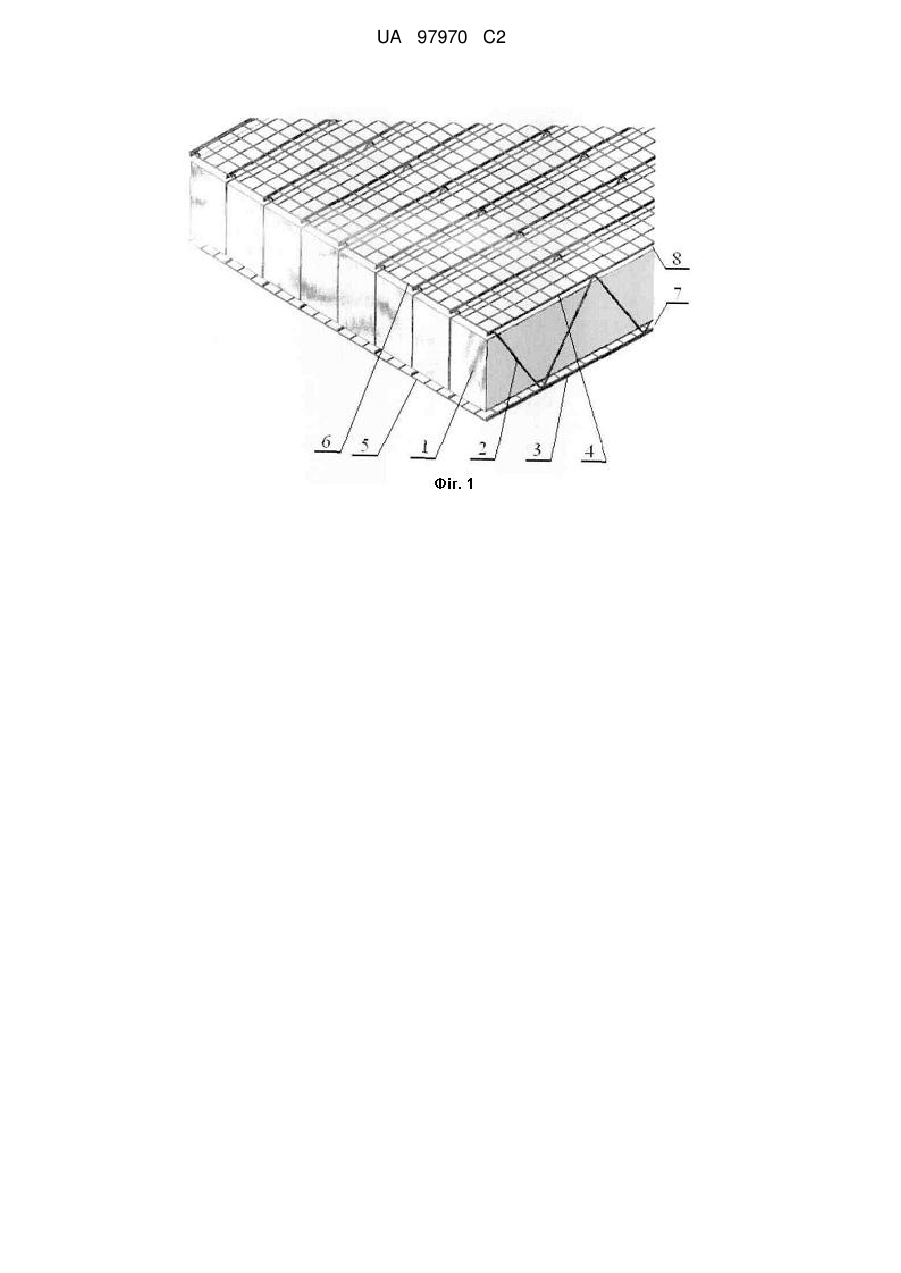

Реферат: Конструкційна панель містить сердечник у вигляді шару наповнювача із тепло- і/або звукоізолюючого матеріалу, утворений рядом вкладишів, наприклад у вигляді брусків, між якими розташовані плоскі зигзагоподібні дротяні опорні елементи з приєднаними до їхніх гребенів з кожного боку поздовжніми стрижнями; по обидві сторони шару наповнювача (або сердечника) розташовані дротяні сітки, приєднані до бокових частин плоских опорних елементів, тобто до стрижнів, приєднаних до гребенів зигзагоподібних дротяних плоских опорних елементів, що сприяє наявності контакту з сітками за будь-якого кроку розташування плоских опорних елементів, розміру чарунок сіток і кроку гребенів зигзагоподібних дротяних опорних елементів. Запропонована конструкційна панель забезпечує спрощення технології її виробництва, яке може бути розгорнуто безпосередньо на будівельному майданчику і не потребує високої кваліфікації персоналу. Впровадження запропонованої конструкційної панелі сприяє підвищенню продуктивності виробництва і значній економії часу і коштів під час виробництва. UA 97970 C2 (12) UA 97970 C2 UA 97970 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується будівництва, а саме виготовлення тривимірних панелей незнімної опалубки, які можуть бути використані для будівництва споруд різного призначення. Відомою є конструкційна панель, що містить сердечник у вигляді шару наповнювача з теплоізолюючого матеріалу, утворений рядом вкладишів у вигляді брусків, між якими розташовані плоскі опорні елементи, і розташовані по обидві сторони сердечника з зазором відносно нього дротяні сітки, приєднані до бокових частин опорних елементів завдяки з'єднанню бокових частин опорних елементів з поздовжніми дротами сіток (Патент України на винахід № 78776, Е04С 2/10, опубл. 25.04.2007, пріоритет від 02.11.2004). Проте відома конструкційна панель вимагає під час її виготовлення ретельного дотримання відповідності розмірів чарунок дротяних сіток і розмірів вкладишів, від яких залежить крок розташування плоских опорних елементів, для забезпечення контакту бокових сторін опорних елементів з поздовжніми дротами сіток. Це висуває підвищені вимоги до матеріально-технічного постачання і до кваліфікації персоналу, вимагає значних витрат робочого часу, отже знижує технологічність і продуктивність виробництва, збільшуючи вартість будівельних робіт. Технічна задача винаходу полягає в удосконаленні конструкційної панелі, що містить сердечник у вигляді шару наповнювача, утвореного рядом вкладишів, між якими розташовані плоскі опорні елементи, і розташовані по обидві сторони сердечника у вигляді шару наповнювача з зазором відносно нього дротяні сітки, які приєднані до бокових частин плоских опорних елементів, шляхом виконання плоских опорних елементів зигзагоподібними дротяними з приєднаними до їхніх гребенів з кожного боку поздовжніх стрижнів, до яких і приєднані дротяні сітки, завдяки чому забезпечується контакт бокових частин плоских опорних елементів з елементами сіток за будь-якого кроку розташування плоских опорних елементів, розміру чарунок сіток та кроку гребенів зигзагоподібних дротяних елементів опорних елементів, що сприяє технологічності і підвищенню продуктивності виробництва, спрощенню вимог до кваліфікації персоналу, значній економії часу і коштів під час виробництва. Конструкційна панель містить сердечник у вигляді шару наповнювача із тепло- і/або звукоізолюючого матеріалу, утворений рядом вкладишів, наприклад, у вигляді брусків, між якими розташовані плоскі зигзагоподібні дротяні опорні елементи з приєднаними до їхніх гребенів з кожного боку поздовжніми стрижнями; по обидві сторони шару наповнювача (або сердечника) з зазором відносно нього розташовані дротяні сітки, приєднані до бокових частин плоских опорних елементів, тобто до стрижнів, приєднаних до гребенів зигзагоподібних дротяних плоских опорних елементів. На Фіг. 1 показаний загальний вигляд конструкційної панелі; на Фіг. 2 показаний плоский зигзагоподібний дротяний опорний елемент з приєднаними до його гребенів стрижнями; на Фіг. 3 показаний вид фрагменту панелі перпендикулярно плоскому опорному елементу, на Фіг. 4 показаний вид фрагменту торця панелі. Тривимірна конструкційна панель містить сердечник у вигляді шару наповнювача, утвореного рядом вкладишів 1, виконаних у вигляді брусків з тепло- і/або звукоізолюючого матеріалу, наприклад із легкої пластмаси, спіненої синтетичної смоли, поліуретану або полістиролу, жорсткої мінеральної вати, матеріалу на основі целюлози. Між вкладишами 1 розташовані плоскі опорні елементи - рамочні траси у вигляді плоских зигзагоподібних дротяних опорних елементів 2 з приєднаними до їхніх гребенів з кожного боку поздовжніми стрижнями 3 і 4. По обидві сторони утвореного рядом вкладишів 1 шару наповнювача (сердечника) паралельно його поверхням розташовані дротяні сітки 5 і 6 з зазорами 7 і 8 відносно його поверхонь. Сітки 5 і 6 приєднані до поздовжніх стрижнів 3 і 4. Для виготовлення конструкційної панелі попередньо виготовляють плоскі опорні елементи у вигляді рамочних трас, приєднуючи зварюванням до гребенів плоских зигзагоподібних дротяних опорних елементів 2 з обох боків поздовжні стрижні 3 і 4. Далі формують ряд вкладишів 1, одночасно розміщуючи між ними попередньо виготовлені плоскі опорні елементи у вигляді плоских зигзагоподібних дротяних опорних елементів 2 з приєднаними до їхніх гребенів з обох боків поздовжніми стрижнями 3 і 4 таким чином, щоб стрижні 3 і 4 знаходилися за межами вкладишів 1. Після цього по обидва боки утвореного рядом вкладишів 1 шару наповнювача на стрижні 3 і 4 накладають дротяні сітки 5 і 6 з утворенням зазорів 7 і 8 між сітками 5 і 6 і рядом вкладишів 1, піддають вкладиші 1 тиску у напрямку, перпендикулярному площинам розміщених між вкладишами 1 плоских опорних елементів у вигляді плоских зигзагоподібних дротяних опорних елементів 2 з приєднаними до їхніх гребенів з обох боків поздовжніми стрижнями 3 і 4, і до поздовжніх стрижнів 3 і 4, приєднаних до плоских зигзагоподібних дротяних опорних елементів 2, приєднують сітки 5 і 6 із застосуванням м'якого в'язального дроту у будь-яких зручних місцях. 1 UA 97970 C2 5 10 15 Стрижні 3 і 4, приєднані до гребенів плоских зигзагоподібних дротяних опорних елементів 2, надають жорсткості плоским опорним елементам і сприяють наявності контакту з сітками 5 і 6 за будь-якого кроку розташування плоских опорних елементів, розміру чарунок 9 і 10 сіток 5 і 6 та кроку гребенів зигзагоподібних дротяних опорних елементів 2. Сітки 5 і 6 можуть бути з квадратною, прямокутною або круглою чарункою 9, 10 розміром від 25 х 25 мм, товщина вкладишів 1 може складати від 100 мм до 250 мм. Із конструкційних панелей - тривимірних панелей незнімної опалубки - збирають каркаси споруд, які потім бетонують. Такі панелі можуть бути самонесучими або огороджувальними в залежності від кількості і кроку рамочних трас (плоских опорних елементів у вигляді плоских зигзагоподібних дротяних елементів з поздовжніми стрижнями, приєднаними з обох боків до їхніх гребенів). Даний вид панелі зручний тим, що його можна виготовити будь-якого розміру з точністю ± 5 мм, що значно зменшує відходи матеріалів. Під час безпосереднього виготовлення панелі відсутня необхідність в зварювальних роботах, використовують спосіб в'язання м'яким в'язальним дротом із застосуванням гачка або в'язального пістолета, а також скоб. Запропонована конструкційна панель забезпечує спрощення технології її виробництва, яке може бути розгорнуто безпосередньо на будівельному майданчику і не потребує високої кваліфікації персоналу. Впровадження запропонованої конструкційної панелі сприяє підвищенню продуктивності виробництва і значній економії часу і коштів під час виробництва. 20 ФОРМУЛА ВИНАХОДУ 25 Конструкційна панель, що містить сердечник у вигляді шару наповнювача, утвореного рядом вкладишів, наприклад, у вигляді брусків, між якими розташовані плоскі опорні елементи, і розташовані по обидві сторони сердечника у вигляді шару наповнювача з зазором відносно нього дротяні сітки, приєднані до бокових частин плоских опорних елементів, яка відрізняється тим, що плоскі опорні елементи виконані зигзагоподібними дротяними з приєднаними до їхніх гребенів з кожного боку поздовжніми стрижнями, а дротяні сітки приєднані до цих стрижнів. 2 UA 97970 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
