Пристрій для гідравлічного встановлення конструктивних елементів

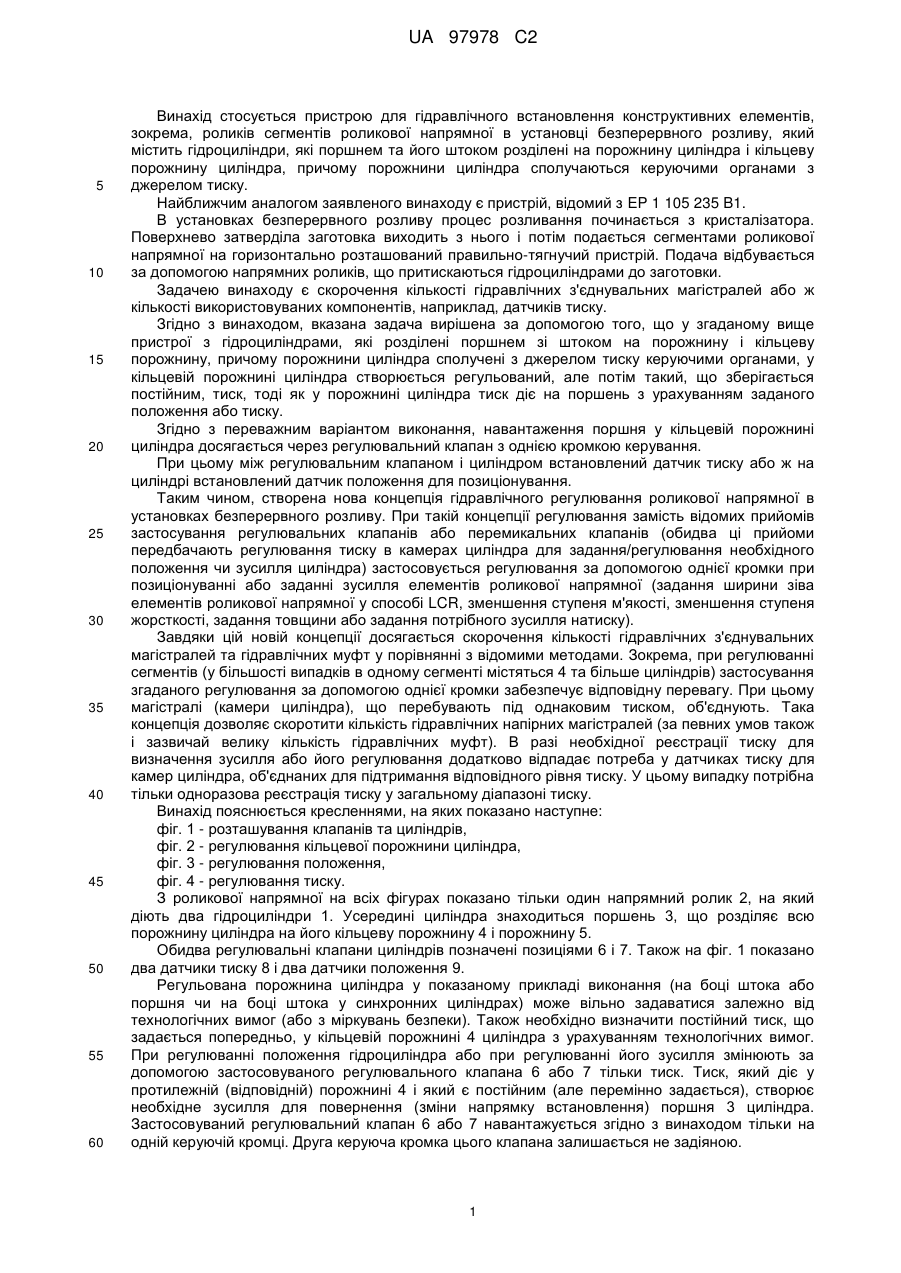

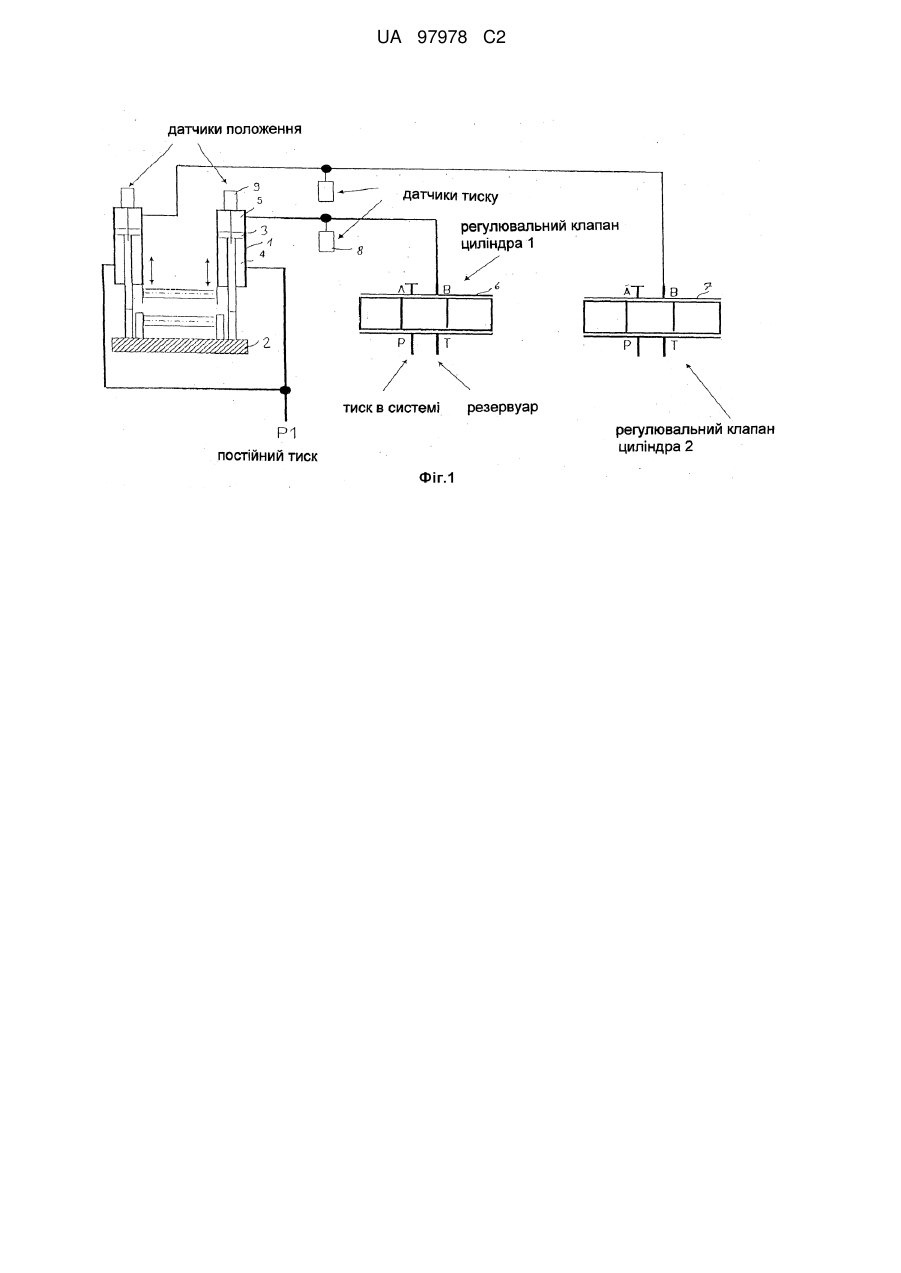

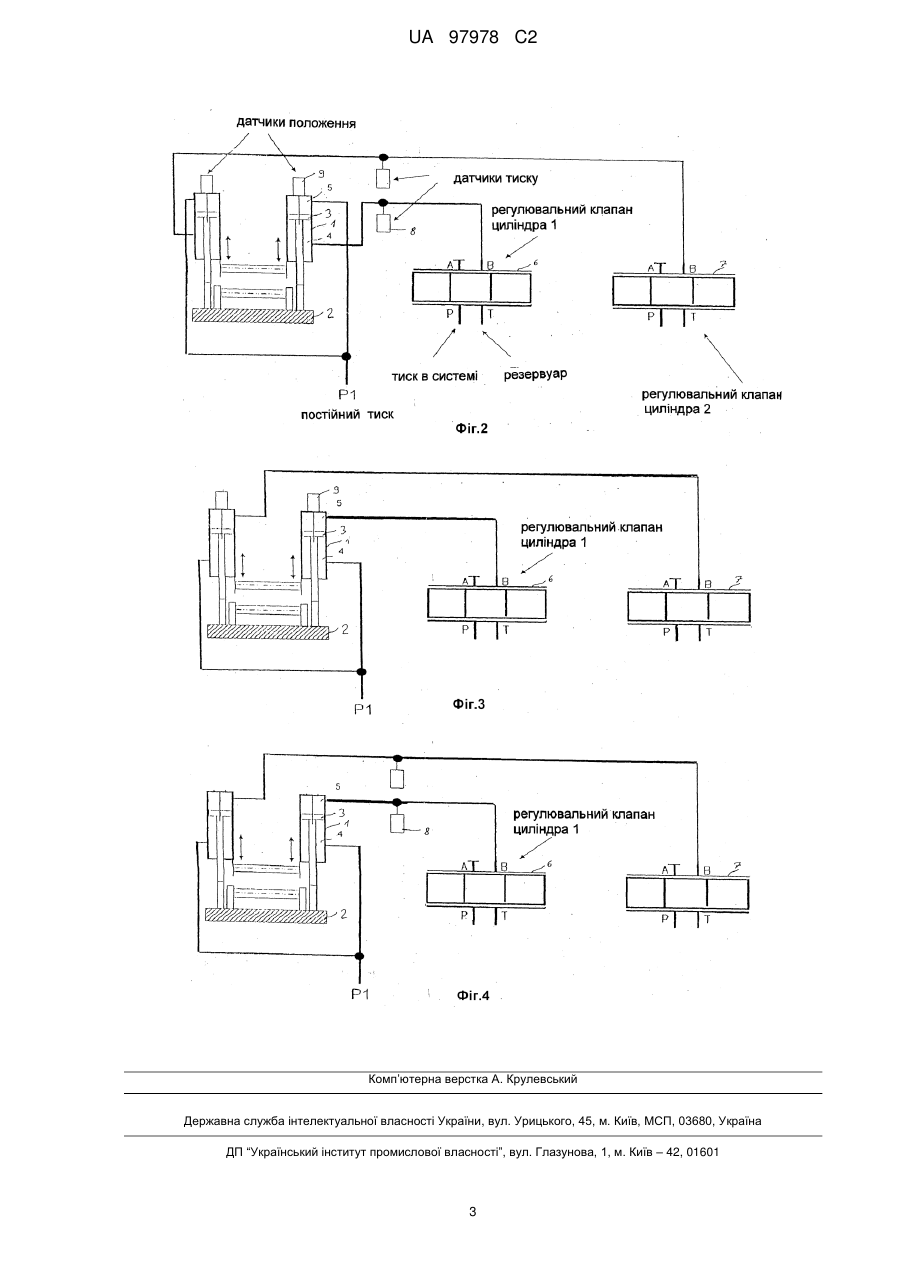

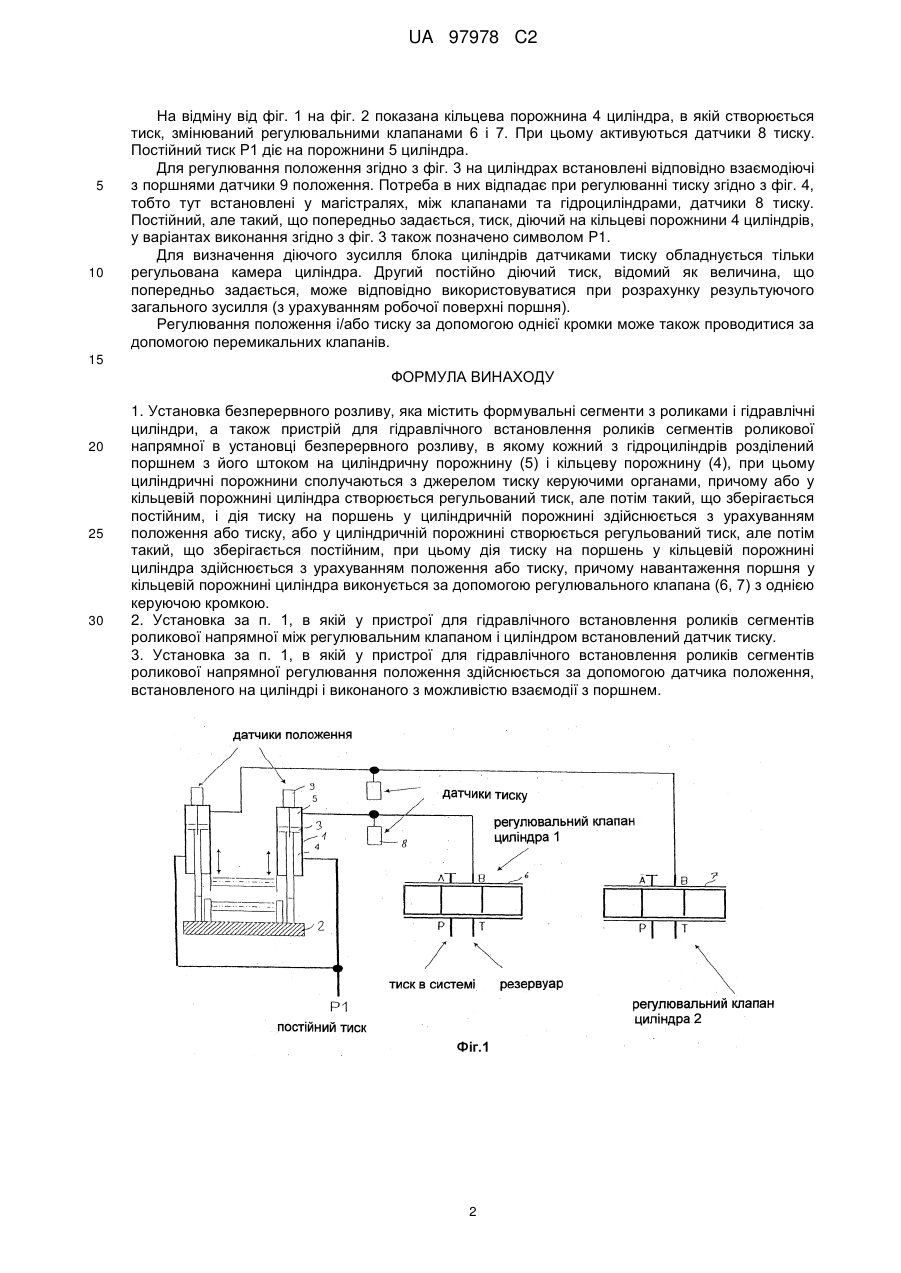

Реферат: Установка безперервного розливу містить формувальні сегменти з роликами і гідравлічні циліндри, а також пристрій для гідравлічного встановлення роликів сегментів роликової напрямної в установці безперервного розливу, в якому кожний з гідроциліндрів розділений поршнем з його штоком на циліндричну і кільцеву порожнини, при цьому циліндричні порожнини сполучаються з джерелом тиску керуючими органами. Для скорочення числа з'єднувальних гідравлічних магістралей або кількості застосовуваних компонентів або у кільцевій порожнині циліндра створюється регульований тиск, але потім такий, що зберігається постійним, і дія тиску на поршень у циліндричній порожнині здійснюється з урахуванням положення або тиску, або у циліндричній порожнині створюється регульований тиск, але потім такий, що зберігається постійним, при цьому дія тиску на поршень у кільцевій порожнині циліндра здійснюється з урахуванням положення або тиску, причому навантаження поршня у кільцевій порожнині циліндра виконується за допомогою регулювального клапана з однією керуючою кромкою. UA 97978 C2 (12) UA 97978 C2 UA 97978 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою для гідравлічного встановлення конструктивних елементів, зокрема, роликів сегментів роликової напрямної в установці безперервного розливу, який містить гідроциліндри, які поршнем та його штоком розділені на порожнину циліндра і кільцеву порожнину циліндра, причому порожнини циліндра сполучаються керуючими органами з джерелом тиску. Найближчим аналогом заявленого винаходу є пристрій, відомий з EP 1 105 235 B1. В установках безперервного розливу процес розливання починається з кристалізатора. Поверхнево затверділа заготовка виходить з нього і потім подається сегментами роликової напрямної на горизонтально розташований правильно-тягнучий пристрій. Подача відбувається за допомогою напрямних роликів, що притискаються гідроциліндрами до заготовки. Задачею винаходу є скорочення кількості гідравлічних з'єднувальних магістралей або ж кількості використовуваних компонентів, наприклад, датчиків тиску. Згідно з винаходом, вказана задача вирішена за допомогою того, що у згаданому вище пристрої з гідроциліндрами, які розділені поршнем зі штоком на порожнину і кільцеву порожнину, причому порожнини циліндра сполучені з джерелом тиску керуючими органами, у кільцевій порожнині циліндра створюється регульований, але потім такий, що зберігається постійним, тиск, тоді як у порожнині циліндра тиск діє на поршень з урахуванням заданого положення або тиску. Згідно з переважним варіантом виконання, навантаження поршня у кільцевій порожнині циліндра досягається через регулювальний клапан з однією кромкою керування. При цьому між регулювальним клапаном і циліндром встановлений датчик тиску або ж на циліндрі встановлений датчик положення для позиціонування. Таким чином, створена нова концепція гідравлічного регулювання роликової напрямної в установках безперервного розливу. При такій концепції регулювання замість відомих прийомів застосування регулювальних клапанів або перемикальних клапанів (обидва ці прийоми передбачають регулювання тиску в камерах циліндра для задання/регулювання необхідного положення чи зусилля циліндра) застосовується регулювання за допомогою однієї кромки при позиціонуванні або заданні зусилля елементів роликової напрямної (задання ширини зіва елементів роликової напрямної у способі LCR, зменшення ступеня м'якості, зменшення ступеня жорсткості, задання товщини або задання потрібного зусилля натиску). Завдяки цій новій концепції досягається скорочення кількості гідравлічних з'єднувальних магістралей та гідравлічних муфт у порівнянні з відомими методами. Зокрема, при регулюванні сегментів (у більшості випадків в одному сегменті містяться 4 та більше циліндрів) застосування згаданого регулювання за допомогою однієї кромки забезпечує відповідну перевагу. При цьому магістралі (камери циліндра), що перебувають під однаковим тиском, об'єднують. Така концепція дозволяє скоротити кількість гідравлічних напірних магістралей (за певних умов також і зазвичай велику кількість гідравлічних муфт). В разі необхідної реєстрації тиску для визначення зусилля або його регулювання додатково відпадає потреба у датчиках тиску для камер циліндра, об'єднаних для підтримання відповідного рівня тиску. У цьому випадку потрібна тільки одноразова реєстрація тиску у загальному діапазоні тиску. Винахід пояснюється кресленнями, на яких показано наступне: фіг. 1 - розташування клапанів та циліндрів, фіг. 2 - регулювання кільцевої порожнини циліндра, фіг. 3 - регулювання положення, фіг. 4 - регулювання тиску. З роликової напрямної на всіх фігурах показано тільки один напрямний ролик 2, на який діють два гідроциліндри 1. Усередині циліндра знаходиться поршень 3, що розділяє всю порожнину циліндра на його кільцеву порожнину 4 і порожнину 5. Обидва регулювальні клапани циліндрів позначені позиціями 6 і 7. Також на фіг. 1 показано два датчики тиску 8 і два датчики положення 9. Регульована порожнина циліндра у показаному прикладі виконання (на боці штока або поршня чи на боці штока у синхронних циліндрах) може вільно задаватися залежно від технологічних вимог (або з міркувань безпеки). Також необхідно визначити постійний тиск, що задається попередньо, у кільцевій порожнині 4 циліндра з урахуванням технологічних вимог. При регулюванні положення гідроциліндра або при регулюванні його зусилля змінюють за допомогою застосовуваного регулювального клапана 6 або 7 тільки тиск. Тиск, який діє у протилежній (відповідній) порожнині 4 і який є постійним (але перемінно задається), створює необхідне зусилля для повернення (зміни напрямку встановлення) поршня 3 циліндра. Застосовуваний регулювальний клапан 6 або 7 навантажується згідно з винаходом тільки на одній керуючій кромці. Друга керуюча кромка цього клапана залишається не задіяною. 1 UA 97978 C2 5 10 На відміну від фіг. 1 на фіг. 2 показана кільцева порожнина 4 циліндра, в якій створюється тиск, змінюваний регулювальними клапанами 6 і 7. При цьому активуються датчики 8 тиску. Постійний тиск P1 діє на порожнини 5 циліндра. Для регулювання положення згідно з фіг. 3 на циліндрах встановлені відповідно взаємодіючі з поршнями датчики 9 положення. Потреба в них відпадає при регулюванні тиску згідно з фіг. 4, тобто тут встановлені у магістралях, між клапанами та гідроциліндрами, датчики 8 тиску. Постійний, але такий, що попередньо задається, тиск, діючий на кільцеві порожнини 4 циліндрів, у варіантах виконання згідно з фіг. 3 також позначено символом P1. Для визначення діючого зусилля блока циліндрів датчиками тиску обладнується тільки регульована камера циліндра. Другий постійно діючий тиск, відомий як величина, що попередньо задається, може відповідно використовуватися при розрахунку результуючого загального зусилля (з урахуванням робочої поверхні поршня). Регулювання положення і/або тиску за допомогою однієї кромки може також проводитися за допомогою перемикальних клапанів. 15 ФОРМУЛА ВИНАХОДУ 20 25 30 1. Установка безперервного розливу, яка містить формувальні сегменти з роликами і гідравлічні циліндри, а також пристрій для гідравлічного встановлення роликів сегментів роликової напрямної в установці безперервного розливу, в якому кожний з гідроциліндрів розділений поршнем з його штоком на циліндричну порожнину (5) і кільцеву порожнину (4), при цьому циліндричні порожнини сполучаються з джерелом тиску керуючими органами, причому або у кільцевій порожнині циліндра створюється регульований тиск, але потім такий, що зберігається постійним, і дія тиску на поршень у циліндричній порожнині здійснюється з урахуванням положення або тиску, або у циліндричній порожнині створюється регульований тиск, але потім такий, що зберігається постійним, при цьому дія тиску на поршень у кільцевій порожнині циліндра здійснюється з урахуванням положення або тиску, причому навантаження поршня у кільцевій порожнині циліндра виконується за допомогою регулювального клапана (6, 7) з однією керуючою кромкою. 2. Установка за п. 1, в якій у пристрої для гідравлічного встановлення роликів сегментів роликової напрямної між регулювальним клапаном і циліндром встановлений датчик тиску. 3. Установка за п. 1, в якій у пристрої для гідравлічного встановлення роликів сегментів роликової напрямної регулювання положення здійснюється за допомогою датчика положення, встановленого на циліндрі і виконаного з можливістю взаємодії з поршнем. 2 UA 97978 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
