Система дистанційного моніторингу стану боєздатності особового складу збройних сил

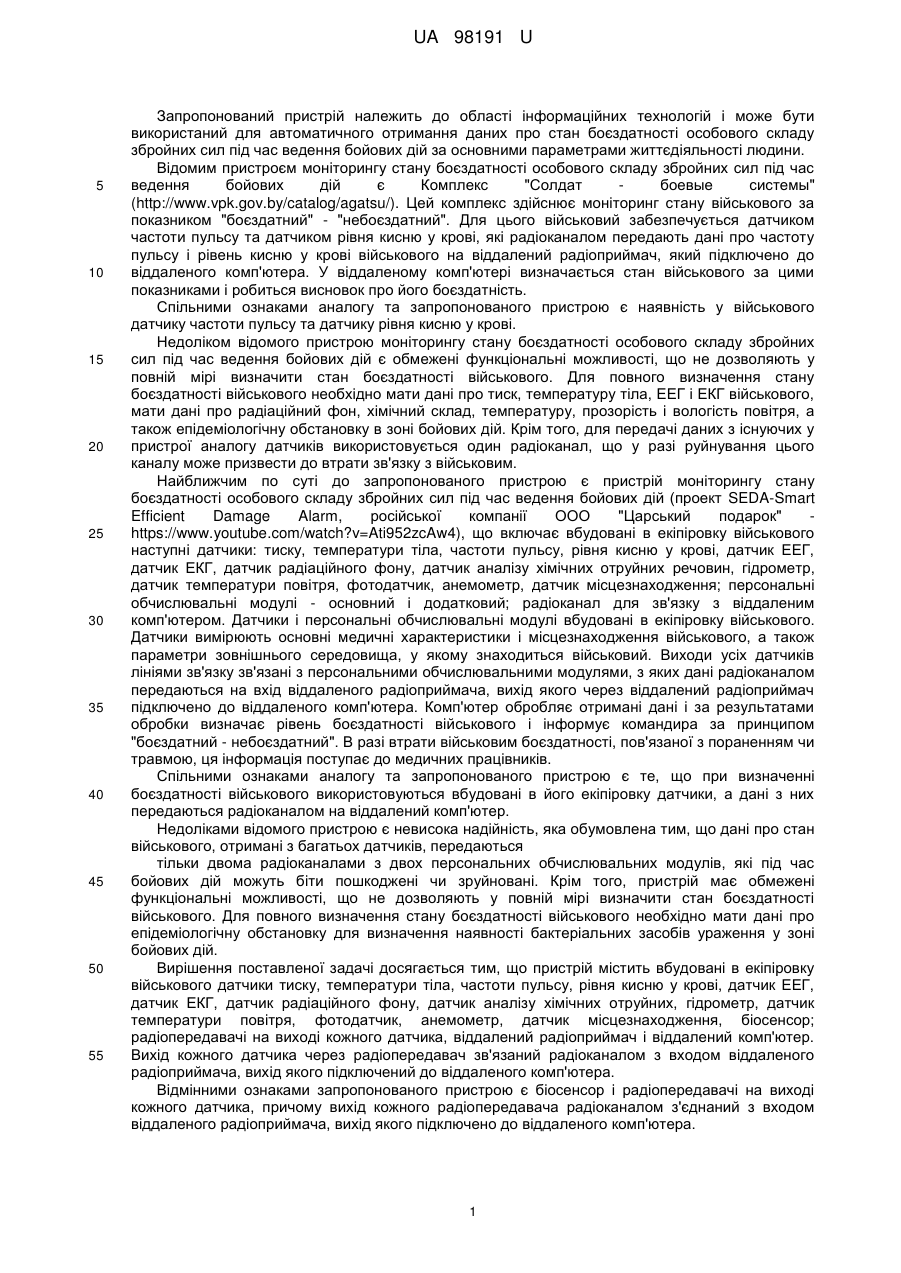

Реферат: Пристрій моніторингу стану боєздатності особового складу збройних сил під час ведення бойових дій, який містить екіпіровку військового з вбудованими датчиками, радіоканал і віддалений комп'ютер з радіоприймачем. В нього додатково введені біосенсор і радіопередавачі, входи яких підключені до датчиків, а виходи радіоканалом через віддалений радіоприймач зв'язані з віддаленим комп'ютером UA 98191 U (12) UA 98191 U UA 98191 U 5 10 15 20 25 30 35 40 45 50 55 Запропонований пристрій належить до області інформаційних технологій і може бути використаний для автоматичного отримання даних про стан боєздатності особового складу збройних сил під час ведення бойових дій за основними параметрами життєдіяльності людини. Відомим пристроєм моніторингу стану боєздатності особового складу збройних сил під час ведення бойових дій є Комплекс "Солдат боевые системы" (http://www.vpk.gov.by/catalog/agatsu/). Цей комплекс здійснює моніторинг стану військового за показником "боєздатний" - "небоєздатний". Для цього військовий забезпечується датчиком частоти пульсу та датчиком рівня кисню у крові, які радіоканалом передають дані про частоту пульсу і рівень кисню у крові військового на віддалений радіоприймач, який підключено до віддаленого комп'ютера. У віддаленому комп'ютері визначається стан військового за цими показниками і робиться висновок про його боєздатність. Спільними ознаками аналогу та запропонованого пристрою є наявність у військового датчику частоти пульсу та датчику рівня кисню у крові. Недоліком відомого пристрою моніторингу стану боєздатності особового складу збройних сил під час ведення бойових дій є обмежені функціональні можливості, що не дозволяють у повній мірі визначити стан боєздатності військового. Для повного визначення стану боєздатності військового необхідно мати дані про тиск, температуру тіла, ЕЕГ і ЕКГ військового, мати дані про радіаційний фон, хімічний склад, температуру, прозорість і вологість повітря, а також епідеміологічну обстановку в зоні бойових дій. Крім того, для передачі даних з існуючих у пристрої аналогу датчиків використовується один радіоканал, що у разі руйнування цього каналу може призвести до втрати зв'язку з військовим. Найближчим по суті до запропонованого пристрою є пристрій моніторингу стану боєздатності особового складу збройних сил під час ведення бойових дій (проект SEDA-Smart Efficient Damage Alarm, російської компанії ООО "Царський подарок" https://www.youtube.com/watch?v=Ati952zcAw4), що включає вбудовані в екіпіровку військового наступні датчики: тиску, температури тіла, частоти пульсу, рівня кисню у крові, датчик ЕЕГ, датчик ЕКГ, датчик радіаційного фону, датчик аналізу хімічних отруйних речовин, гідрометр, датчик температури повітря, фотодатчик, анемометр, датчик місцезнаходження; персональні обчислювальні модулі - основний і додатковий; радіоканал для зв'язку з віддаленим комп'ютером. Датчики і персональні обчислювальні модулі вбудовані в екіпіровку військового. Датчики вимірюють основні медичні характеристики і місцезнаходження військового, а також параметри зовнішнього середовища, у якому знаходиться військовий. Виходи усіх датчиків лініями зв'язку зв'язані з персональними обчислювальними модулями, з яких дані радіоканалом передаються на вхід віддаленого радіоприймача, вихід якого через віддалений радіоприймач підключено до віддаленого комп'ютера. Комп'ютер обробляє отримані дані і за результатами обробки визначає рівень боєздатності військового і інформує командира за принципом "боєздатний - небоєздатний". В разі втрати військовим боєздатності, пов'язаної з пораненням чи травмою, ця інформація поступає до медичних працівників. Спільними ознаками аналогу та запропонованого пристрою є те, що при визначенні боєздатності військового використовуються вбудовані в його екіпіровку датчики, а дані з них передаються радіоканалом на віддалений комп'ютер. Недоліками відомого пристрою є невисока надійність, яка обумовлена тим, що дані про стан військового, отримані з багатьох датчиків, передаються тільки двома радіоканалами з двох персональних обчислювальних модулів, які під час бойових дій можуть біти пошкоджені чи зруйновані. Крім того, пристрій має обмежені функціональні можливості, що не дозволяють у повній мірі визначити стан боєздатності військового. Для повного визначення стану боєздатності військового необхідно мати дані про епідеміологічну обстановку для визначення наявності бактеріальних засобів ураження у зоні бойових дій. Вирішення поставленої задачі досягається тим, що пристрій містить вбудовані в екіпіровку військового датчики тиску, температури тіла, частоти пульсу, рівня кисню у крові, датчик ЕЕГ, датчик ЕКГ, датчик радіаційного фону, датчик аналізу хімічних отруйних, гідрометр, датчик температури повітря, фотодатчик, анемометр, датчик місцезнаходження, біосенсор; радіопередавачі на виході кожного датчика, віддалений радіоприймач і віддалений комп'ютер. Вихід кожного датчика через радіопередавач зв'язаний радіоканалом з входом віддаленого радіоприймача, вихід якого підключений до віддаленого комп'ютера. Відмінними ознаками запропонованого пристрою є біосенсор і радіопередавачі на виході кожного датчика, причому вихід кожного радіопередавача радіоканалом з'єднаний з входом віддаленого радіоприймача, вихід якого підключено до віддаленого комп'ютера. 1 UA 98191 U 5 10 15 20 Введення у пристрій нових вузлів та зв'язків дозволяє розширити функціональні можливості пристрою, зокрема отримати дані про бактеріальну інфекцію у зоні дії військового, а також підвищити його надійність шляхом з'єднання радіоканалом окремо кожного датчика з віддаленим комп'ютером. На кресленні зображено блок-схему запропонованого пристрою. Вона містить екіпіровку військового 1 з вбудованими в нею датчиками тиску 2, температури тіла 3, частоти пульсу 4, рівня кисню у крові 5, датчиком ЕЕГ 6, датчиком ЕКГ7, датчиком радіаційного фону 8, датчиком аналізу хімічних отруйних речовин 9, гідрометром 10, датчиком температури повітря 11, фотодатчиком 12, анемометром 13, датчиком місцезнаходження 14, біосенсором 15; радіопередавачами 16-29 на виході кожного датчика, віддалений радіоприймач 30 і віддалений комп'ютер 31. Вихід кожного датчика через радіопередавач зв'язаний радіоканалом з входом віддаленого радіоприймача 30, вихід якого підключений до віддаленого комп'ютера 31. Пристрій працює наступним чином. Датчики 2-16, які вбудовані в екіпіровку військового 1, через радіопередавачі 17-29, які розташовані безпосередньо на виході кожного датчика, радіоканалом постійно передають медичні параметри військового, параметри зовнішнього середовища, і місцезнаходження військового на вхід віддаленого радіоприймача 30, вихід якого підключено до віддаленого комп'ютера 31. У віддаленому комп'ютері 31 дані обробляються і визначається стан військового за показником "боєздатний - небоєздатний", стан зовнішнього середовища, в якому знаходиться військовий, і його місцеположення. Цю інформацію отримує командир і у разі порання, травмування, отруєння чи інфекційного ураження військового направляє до нього медичних працівників. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій моніторингу стану боєздатності особового складу збройних сил під час ведення бойових дій, який містить екіпіровку військового з вбудованими датчиками, радіоканал і віддалений комп'ютер з радіоприймачем, який відрізняється тим, що в нього додатково введені біосенсор і радіопередавачі, входи яких підключені до датчиків, а виходи радіоканалом через віддалений радіоприймач зв'язані з віддаленим комп'ютером. 2 UA 98191 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
