Захисний екран корпусу броньованого автомобіля від кумулятивних реактивних гранат та куль

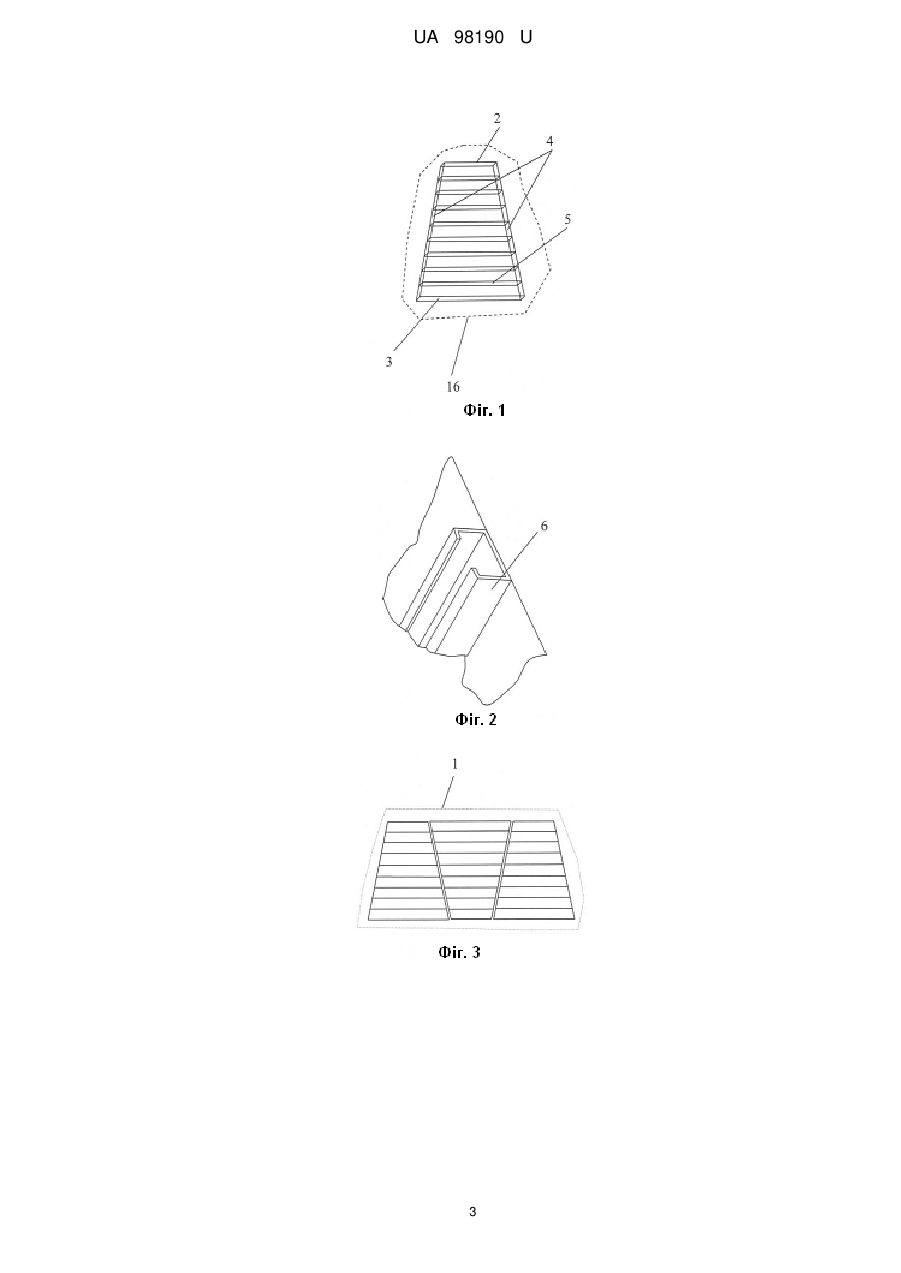

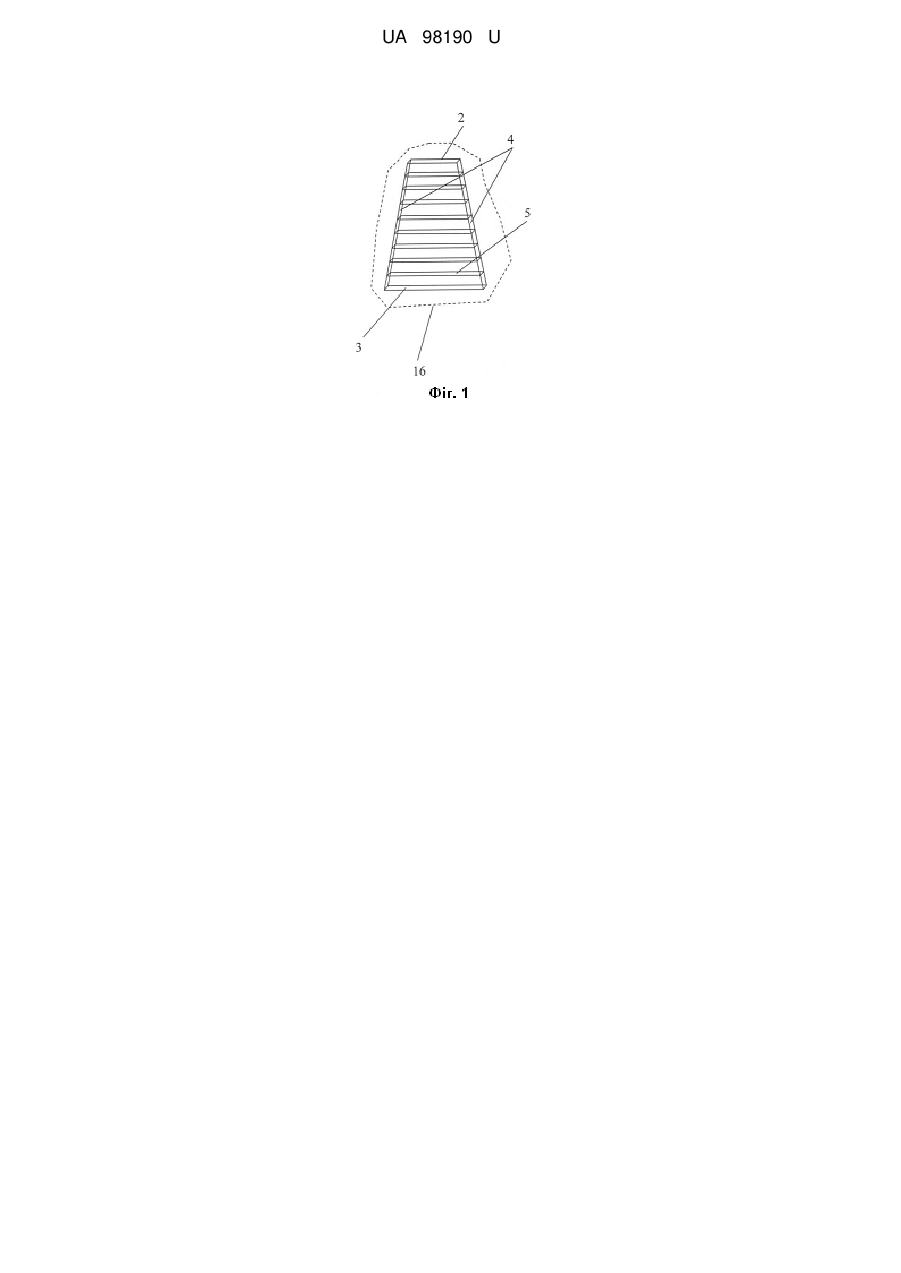

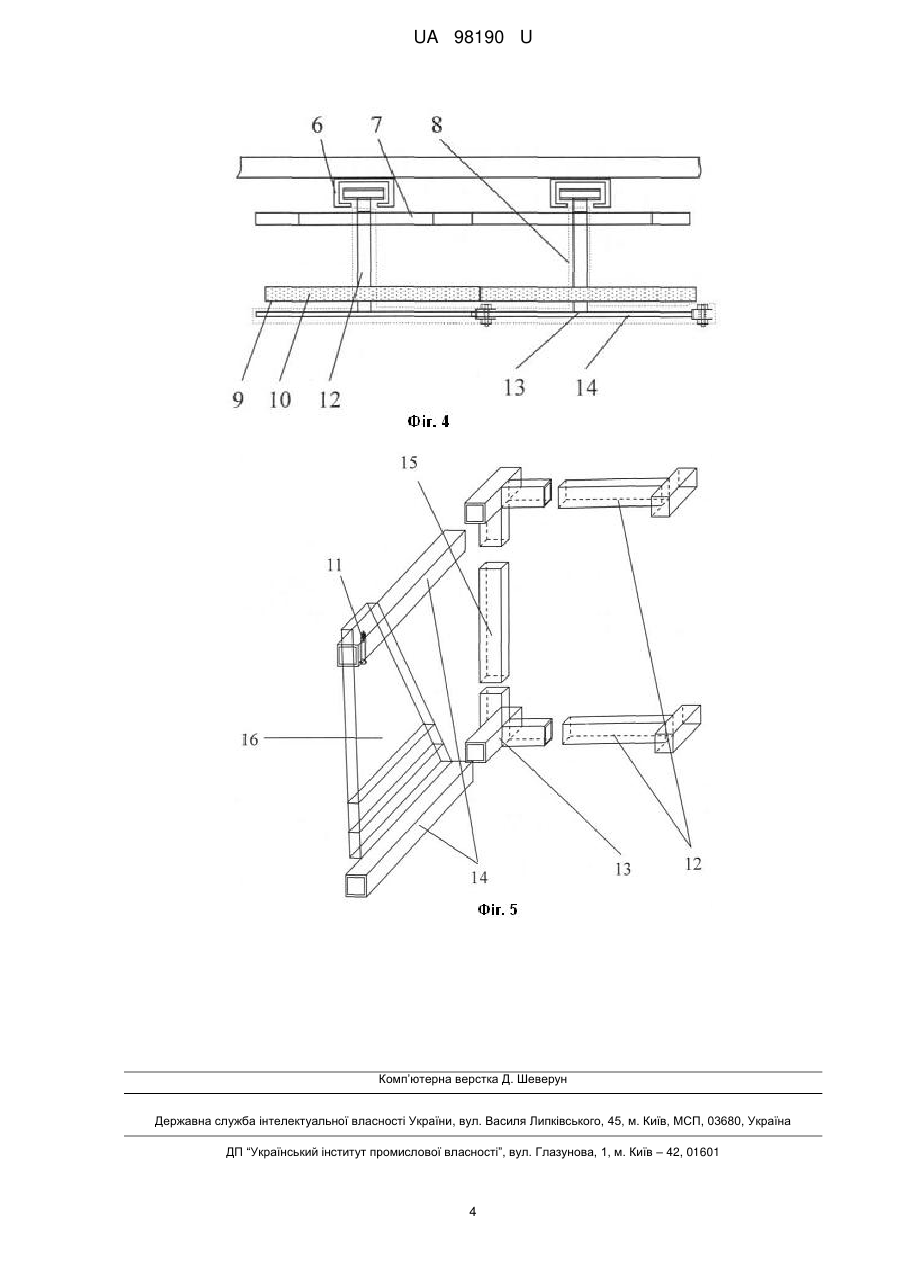

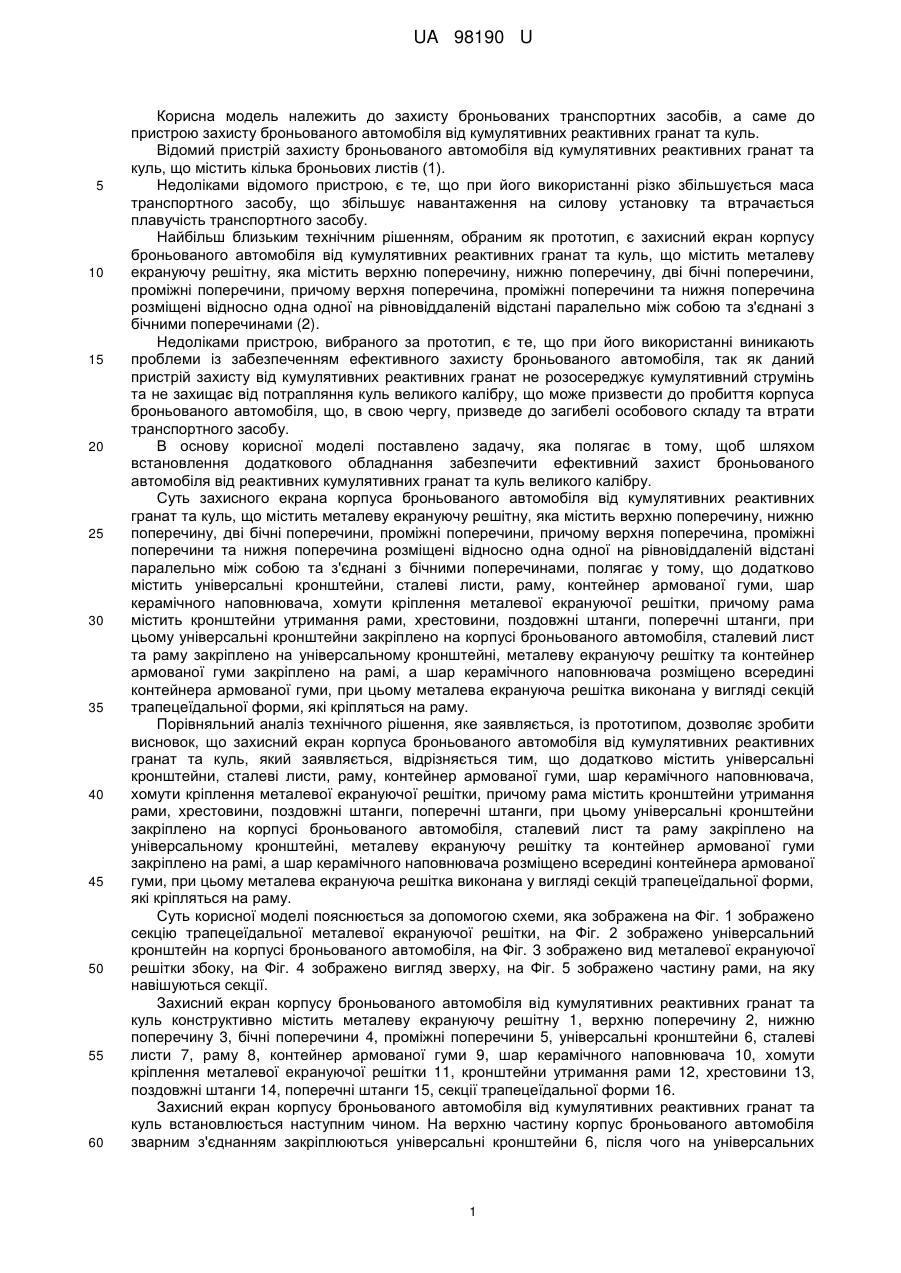

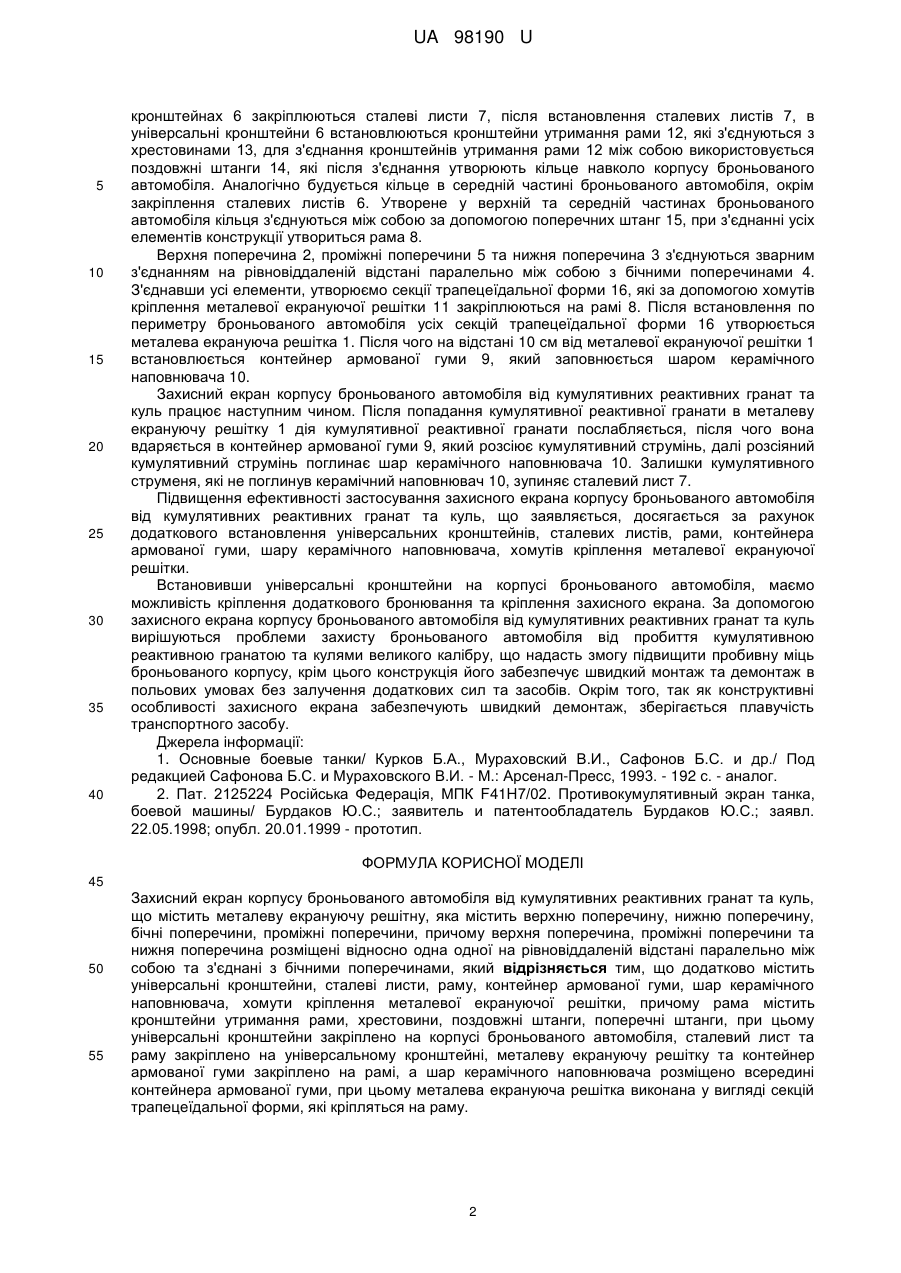

Реферат: Захисний екран корпусу броньованого автомобіля від кумулятивних реактивних гранат та куль, що містить металеву екрануючу решітну, яка містить верхню поперечину, нижню поперечину, бічні поперечини, проміжні поперечини, причому верхня поперечина, проміжні поперечини та нижня поперечина розміщені відносно одна одної на рівновіддаленій відстані паралельно між собою та з'єднані з бічними поперечинами. Додатково містить універсальні кронштейни, сталеві листи, раму, контейнер армованої гуми, шар керамічного наповнювача, хомути кріплення металевої екрануючої решітки, причому рама містить кронштейни утримання рами, хрестовини, поздовжні штанги, поперечні штанги, при цьому універсальні кронштейни закріплено на корпусі броньованого автомобіля, сталевий лист та раму закріплено на універсальному кронштейні, металеву екрануючу решітку та контейнер армованої гуми закріплено на рамі, а шар керамічного наповнювача розміщено всередині контейнера армованої гуми, при цьому металева екрануюча решітка виконана у вигляді секцій трапецеїдальної форми, які кріпляться на раму. UA 98190 U (12) UA 98190 U UA 98190 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до захисту броньованих транспортних засобів, а саме до пристрою захисту броньованого автомобіля від кумулятивних реактивних гранат та куль. Відомий пристрій захисту броньованого автомобіля від кумулятивних реактивних гранат та куль, що містить кілька броньових листів (1). Недоліками відомого пристрою, є те, що при його використанні різко збільшується маса транспортного засобу, що збільшує навантаження на силову установку та втрачається плавучість транспортного засобу. Найбільш близьким технічним рішенням, обраним як прототип, є захисний екран корпусу броньованого автомобіля від кумулятивних реактивних гранат та куль, що містить металеву екрануючу решітну, яка містить верхню поперечину, нижню поперечину, дві бічні поперечини, проміжні поперечини, причому верхня поперечина, проміжні поперечини та нижня поперечина розміщені відносно одна одної на рівновіддаленій відстані паралельно між собою та з'єднані з бічними поперечинами (2). Недоліками пристрою, вибраного за прототип, є те, що при його використанні виникають проблеми із забезпеченням ефективного захисту броньованого автомобіля, так як даний пристрій захисту від кумулятивних реактивних гранат не розосереджує кумулятивний струмінь та не захищає від потрапляння куль великого калібру, що може призвести до пробиття корпуса броньованого автомобіля, що, в свою чергу, призведе до загибелі особового складу та втрати транспортного засобу. В основу корисної моделі поставлено задачу, яка полягає в тому, щоб шляхом встановлення додаткового обладнання забезпечити ефективний захист броньованого автомобіля від реактивних кумулятивних гранат та куль великого калібру. Суть захисного екрана корпуса броньованого автомобіля від кумулятивних реактивних гранат та куль, що містить металеву екрануючу решітну, яка містить верхню поперечину, нижню поперечину, дві бічні поперечини, проміжні поперечини, причому верхня поперечина, проміжні поперечини та нижня поперечина розміщені відносно одна одної на рівновіддаленій відстані паралельно між собою та з'єднані з бічними поперечинами, полягає у тому, що додатково містить універсальні кронштейни, сталеві листи, раму, контейнер армованої гуми, шар керамічного наповнювача, хомути кріплення металевої екрануючої решітки, причому рама містить кронштейни утримання рами, хрестовини, поздовжні штанги, поперечні штанги, при цьому універсальні кронштейни закріплено на корпусі броньованого автомобіля, сталевий лист та раму закріплено на універсальному кронштейні, металеву екрануючу решітку та контейнер армованої гуми закріплено на рамі, а шар керамічного наповнювача розміщено всередині контейнера армованої гуми, при цьому металева екрануюча решітка виконана у вигляді секцій трапецеїдальної форми, які кріпляться на раму. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що захисний екран корпуса броньованого автомобіля від кумулятивних реактивних гранат та куль, який заявляється, відрізняється тим, що додатково містить універсальні кронштейни, сталеві листи, раму, контейнер армованої гуми, шар керамічного наповнювача, хомути кріплення металевої екрануючої решітки, причому рама містить кронштейни утримання рами, хрестовини, поздовжні штанги, поперечні штанги, при цьому універсальні кронштейни закріплено на корпусі броньованого автомобіля, сталевий лист та раму закріплено на універсальному кронштейні, металеву екрануючу решітку та контейнер армованої гуми закріплено на рамі, а шар керамічного наповнювача розміщено всередині контейнера армованої гуми, при цьому металева екрануюча решітка виконана у вигляді секцій трапецеїдальної форми, які кріпляться на раму. Суть корисної моделі пояснюється за допомогою схеми, яка зображена на Фіг. 1 зображено секцію трапецеїдальної металевої екрануючої решітки, на Фіг. 2 зображено універсальний кронштейн на корпусі броньованого автомобіля, на Фіг. 3 зображено вид металевої екрануючої решітки збоку, на Фіг. 4 зображено вигляд зверху, на Фіг. 5 зображено частину рами, на яку навішуються секції. Захисний екран корпусу броньованого автомобіля від кумулятивних реактивних гранат та куль конструктивно містить металеву екрануючу решітну 1, верхню поперечину 2, нижню поперечину 3, бічні поперечини 4, проміжні поперечини 5, універсальні кронштейни 6, сталеві листи 7, раму 8, контейнер армованої гуми 9, шар керамічного наповнювача 10, хомути кріплення металевої екрануючої решітки 11, кронштейни утримання рами 12, хрестовини 13, поздовжні штанги 14, поперечні штанги 15, секції трапецеїдальної форми 16. Захисний екран корпусу броньованого автомобіля від кумулятивних реактивних гранат та куль встановлюється наступним чином. На верхню частину корпус броньованого автомобіля зварним з'єднанням закріплюються універсальні кронштейни 6, після чого на універсальних 1 UA 98190 U 5 10 15 20 25 30 35 40 кронштейнах 6 закріплюються сталеві листи 7, після встановлення сталевих листів 7, в універсальні кронштейни 6 встановлюються кронштейни утримання рами 12, які з'єднуються з хрестовинами 13, для з'єднання кронштейнів утримання рами 12 між собою використовується поздовжні штанги 14, які після з'єднання утворюють кільце навколо корпусу броньованого автомобіля. Аналогічно будується кільце в середній частині броньованого автомобіля, окрім закріплення сталевих листів 6. Утворене у верхній та середній частинах броньованого автомобіля кільця з'єднуються між собою за допомогою поперечних штанг 15, при з'єднанні усіх елементів конструкції утвориться рама 8. Верхня поперечина 2, проміжні поперечини 5 та нижня поперечина 3 з'єднуються зварним з'єднанням на рівновіддаленій відстані паралельно між собою з бічними поперечинами 4. З'єднавши усі елементи, утворюємо секції трапецеїдальної форми 16, які за допомогою хомутів кріплення металевої екрануючої решітки 11 закріплюються на рамі 8. Після встановлення по периметру броньованого автомобіля усіх секцій трапецеїдальної форми 16 утворюється металева екрануюча решітка 1. Після чого на відстані 10 см від металевої екрануючої решітки 1 встановлюється контейнер армованої гуми 9, який заповнюється шаром керамічного наповнювача 10. Захисний екран корпусу броньованого автомобіля від кумулятивних реактивних гранат та куль працює наступним чином. Після попадання кумулятивної реактивної гранати в металеву екрануючу решітку 1 дія кумулятивної реактивної гранати послабляється, після чого вона вдаряється в контейнер армованої гуми 9, який розсіює кумулятивний струмінь, далі розсіяний кумулятивний струмінь поглинає шар керамічного наповнювача 10. Залишки кумулятивного струменя, які не поглинув керамічний наповнювач 10, зупиняє сталевий лист 7. Підвищення ефективності застосування захисного екрана корпусу броньованого автомобіля від кумулятивних реактивних гранат та куль, що заявляється, досягається за рахунок додаткового встановлення універсальних кронштейнів, сталевих листів, рами, контейнера армованої гуми, шару керамічного наповнювача, хомутів кріплення металевої екрануючої решітки. Встановивши універсальні кронштейни на корпусі броньованого автомобіля, маємо можливість кріплення додаткового бронювання та кріплення захисного екрана. За допомогою захисного екрана корпусу броньованого автомобіля від кумулятивних реактивних гранат та куль вирішуються проблеми захисту броньованого автомобіля від пробиття кумулятивною реактивною гранатою та кулями великого калібру, що надасть змогу підвищити пробивну міць броньованого корпусу, крім цього конструкція його забезпечує швидкий монтаж та демонтаж в польових умовах без залучення додаткових сил та засобів. Окрім того, так як конструктивні особливості захисного екрана забезпечують швидкий демонтаж, зберігається плавучість транспортного засобу. Джерела інформації: 1. Основные боевые танки/ Курков Б.А., Мураховский В.И., Сафонов Б.С. и др./ Под редакцией Сафонова Б.С. и Мураховского В.И. - М.: Арсенал-Пресс, 1993. - 192 с. - аналог. 2. Пат. 2125224 Російська Федерація, МПК F41H7/02. Противокумулятивный экран танка, боевой машины/ Бурдаков Ю.С.; заявитель и патентообладатель Бурдаков Ю.С.; заявл. 22.05.1998; опубл. 20.01.1999 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Захисний екран корпусу броньованого автомобіля від кумулятивних реактивних гранат та куль, що містить металеву екрануючу решітну, яка містить верхню поперечину, нижню поперечину, бічні поперечини, проміжні поперечини, причому верхня поперечина, проміжні поперечини та нижня поперечина розміщені відносно одна одної на рівновіддаленій відстані паралельно між собою та з'єднані з бічними поперечинами, який відрізняється тим, що додатково містить універсальні кронштейни, сталеві листи, раму, контейнер армованої гуми, шар керамічного наповнювача, хомути кріплення металевої екрануючої решітки, причому рама містить кронштейни утримання рами, хрестовини, поздовжні штанги, поперечні штанги, при цьому універсальні кронштейни закріплено на корпусі броньованого автомобіля, сталевий лист та раму закріплено на універсальному кронштейні, металеву екрануючу решітку та контейнер армованої гуми закріплено на рамі, а шар керамічного наповнювача розміщено всередині контейнера армованої гуми, при цьому металева екрануюча решітка виконана у вигляді секцій трапецеїдальної форми, які кріпляться на раму. 2 UA 98190 U 3 UA 98190 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
