Двошаровий кулірний трикотаж

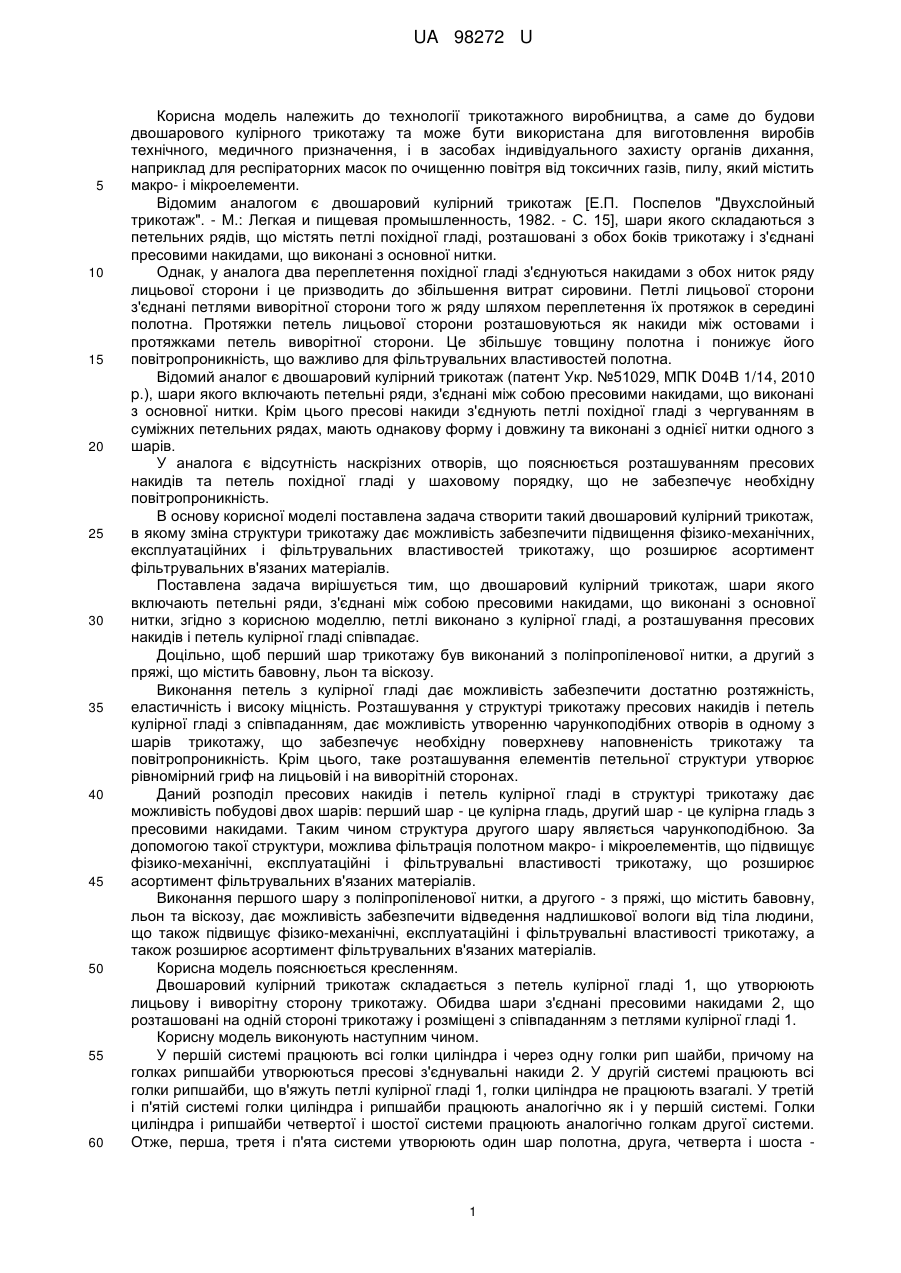

Реферат: UA 98272 U UA 98272 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології трикотажного виробництва, а саме до будови двошарового кулірного трикотажу та може бути використана для виготовлення виробів технічного, медичного призначення, і в засобах індивідуального захисту органів дихання, наприклад для респіраторних масок по очищенню повітря від токсичних газів, пилу, який містить макро- і мікроелементи. Відомим аналогом є двошаровий кулірний трикотаж [Е.П. Поспелов "Двухслойный трикотаж". - Μ.: Легкая и пищевая промышленность, 1982. - С. 15], шари якого складаються з петельних рядів, що містять петлі похідної гладі, розташовані з обох боків трикотажу і з'єднані пресовими накидами, що виконані з основної нитки. Однак, у аналога два переплетення похідної гладі з'єднуються накидами з обох ниток ряду лицьової сторони і це призводить до збільшення витрат сировини. Петлі лицьової сторони з'єднані петлями виворітної сторони того ж ряду шляхом переплетення їх протяжок в середині полотна. Протяжки петель лицьової сторони розташовуються як накиди між остовами і протяжками петель виворітної сторони. Це збільшує товщину полотна і понижує його повітропроникність, що важливо для фільтрувальних властивостей полотна. Відомий аналог є двошаровий кулірний трикотаж (патент Укр. №51029, МПК D04B 1/14, 2010 p.), шари якого включають петельні ряди, з'єднані між собою пресовими накидами, що виконані з основної нитки. Крім цього пресові накиди з'єднують петлі похідної гладі з чергуванням в суміжних петельних рядах, мають однакову форму і довжину та виконані з однієї нитки одного з шарів. У аналога є відсутність наскрізних отворів, що пояснюється розташуванням пресових накидів та петель похідної гладі у шаховому порядку, що не забезпечує необхідну повітропроникність. В основу корисної моделі поставлена задача створити такий двошаровий кулірний трикотаж, в якому зміна структури трикотажу дає можливість забезпечити підвищення фізико-механічних, експлуатаційних і фільтрувальних властивостей трикотажу, що розширює асортимент фільтрувальних в'язаних матеріалів. Поставлена задача вирішується тим, що двошаровий кулірний трикотаж, шари якого включають петельні ряди, з'єднані між собою пресовими накидами, що виконані з основної нитки, згідно з корисною моделлю, петлі виконано з кулірної гладі, а розташування пресових накидів і петель кулірної гладі співпадає. Доцільно, щоб перший шар трикотажу був виконаний з поліпропіленової нитки, а другий з пряжі, що містить бавовну, льон та віскозу. Виконання петель з кулірної гладі дає можливість забезпечити достатню розтяжність, еластичність і високу міцність. Розташування у структурі трикотажу пресових накидів і петель кулірної гладі з співпаданням, дає можливість утворенню чарункоподібних отворів в одному з шарів трикотажу, що забезпечує необхідну поверхневу наповненість трикотажу та повітропроникність. Крім цього, таке розташування елементів петельної структури утворює рівномірний гриф на лицьовій і на виворітній сторонах. Даний розподіл пресових накидів і петель кулірної гладі в структурі трикотажу дає можливість побудові двох шарів: перший шар - це кулірна гладь, другий шар - це кулірна гладь з пресовими накидами. Таким чином структура другого шару являється чарункоподібною. За допомогою такої структури, можлива фільтрація полотном макро- і мікроелементів, що підвищує фізико-механічні, експлуатаційні і фільтрувальні властивості трикотажу, що розширює асортимент фільтрувальних в'язаних матеріалів. Виконання першого шару з поліпропіленової нитки, а другого - з пряжі, що містить бавовну, льон та віскозу, дає можливість забезпечити відведення надлишкової вологи від тіла людини, що також підвищує фізико-механічні, експлуатаційні і фільтрувальні властивості трикотажу, а також розширює асортимент фільтрувальних в'язаних матеріалів. Корисна модель пояснюється кресленням. Двошаровий кулірний трикотаж складається з петель кулірної гладі 1, що утворюють лицьову і виворітну сторону трикотажу. Обидва шари з'єднані пресовими накидами 2, що розташовані на одній стороні трикотажу і розміщені з співпаданням з петлями кулірної гладі 1. Корисну модель виконують наступним чином. У першій системі працюють всі голки циліндра і через одну голки рип шайби, причому на голках рипшайби утворюються пресові з'єднувальні накиди 2. У другій системі працюють всі голки рипшайби, що в'яжуть петлі кулірної гладі 1, голки циліндра не працюють взагалі. У третій і п'ятій системі голки циліндра і рипшайби працюють аналогічно як і у першій системі. Голки циліндра і рипшайби четвертої і шостої системи працюють аналогічно голкам другої системи. Отже, перша, третя і п'ята системи утворюють один шар полотна, друга, четверта і шоста 1 UA 98272 U 5 10 15 20 другий шар полотна, у першій, третій і п'ятій системах на голках рипшайби утворюються пресові з'єднувальні накиди 2, а у другій, четвертій і шостій системі формуються петлі кулірної гладі 1. У сьомій системі працюють всі голки циліндра і через одну голки рипшайби, причому працюють ті голки рипшайби, що не працювали у першій, третій і п'ятій системі, причому на голках рипшайби утворюються пресові накиди 2, що з'єднують. У восьмій системі працюють всі голки рипшайби, що в'яжуть петлі кулірної гладі 1, голки циліндра не працюють взагалі. У дев'ятій і одинадцятій системі голки циліндра і рипшайби працюють аналогічно як і у сьомій системі. Голки циліндра і рипшайби десятої і дванадцятої системи працюють аналогічно голкам восьмої системи. Таким чином, сьома, дев'ята, одинадцята системи створюють один шар полотна, восьма, десята і дванадцята системи - другий шар, а з'єднувальні пресові накиди 2 утворюються на голках ришпайби у сьомій, дев'ятій і одинадцятій системах, петлі кулірної гладі 1 формуються у восьмій, десятій і дванадцятій системах. Щоб розташування чарунок, на одному шарі полотна, було у шаховому порядку, з'єднувальні пресові накиди 2 у кожному четвертому ряді утворюються на інших голках (якщо у першому ряді - на непарних голках, то у четвертому ряді - на парних голках). Запропонований трикотаж може бути виготовлений на двофонтурній круглов'язальній машині з шаховим розташуванням голок з пряжі звичайної розтяжності. Рапорт переплетення утворюється в дванадцяти в'язальних системах. Отриманий двошаровий кулірний трикотаж має покращені фізико-механічні, експлуатаційні і фільтрувальні властивості, що дозволяє ефективно використовувати його при виробництві трикотажу технічного, медичного призначення, і в засобах індивідуального захисту органів дихання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 1. Двошаровий кулірний трикотаж, шари якого включають петельні ряди, з'єднані між собою пресовими накидами, що виконані з основної нитки, який відрізняється тим, що петлі виконано з кулірної гладі, а розташування пресових накидів і петель кулірної гладі співпадає. 2. Двошаровий кулірний трикотаж за п. 1, який відрізняється тим, що перший шар виконаний з поліпропіленової нитки, а другий - з пряжі, що містить бавовну, льон та віскозу. 2 UA 98272 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
