Двошаровий кулірний трикотаж

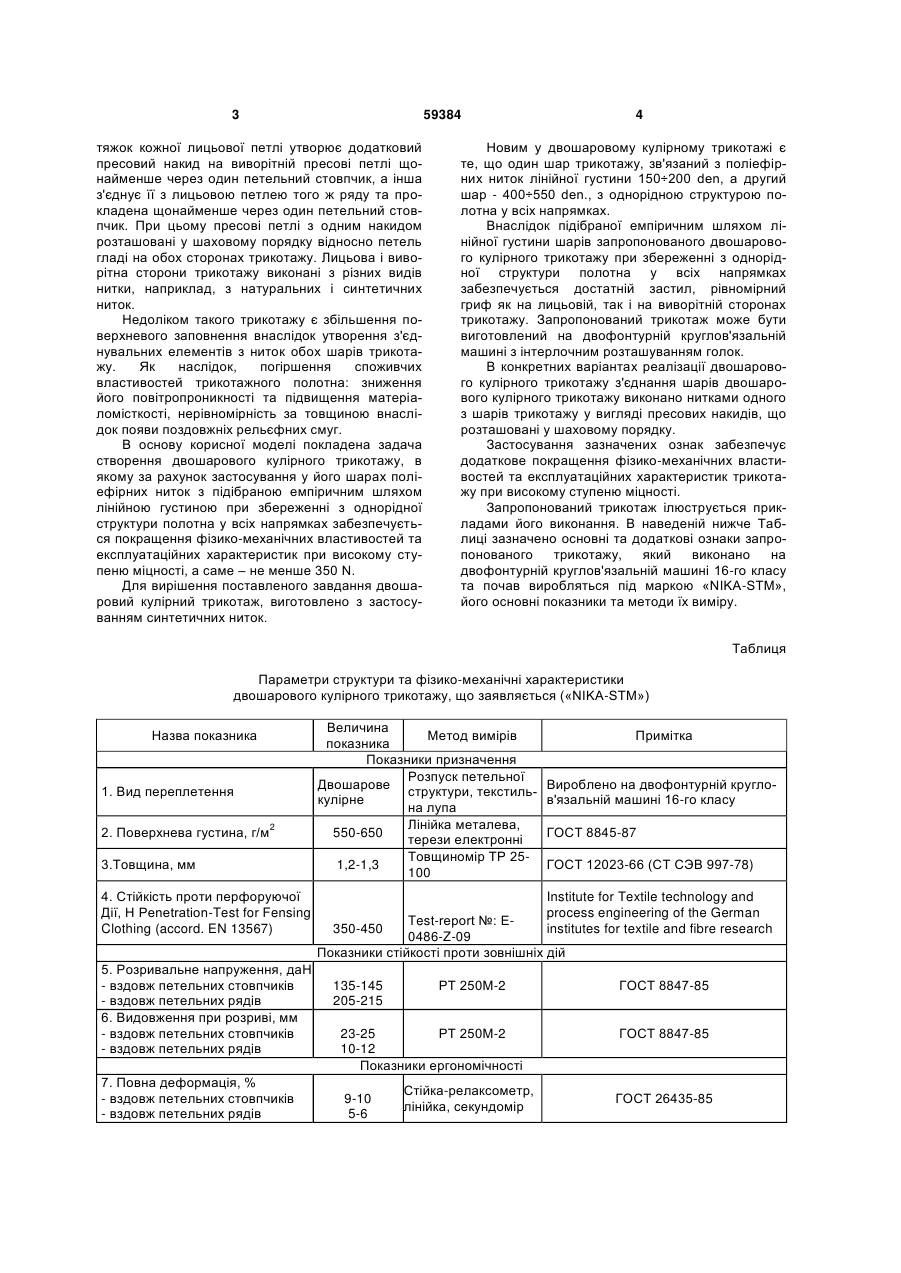

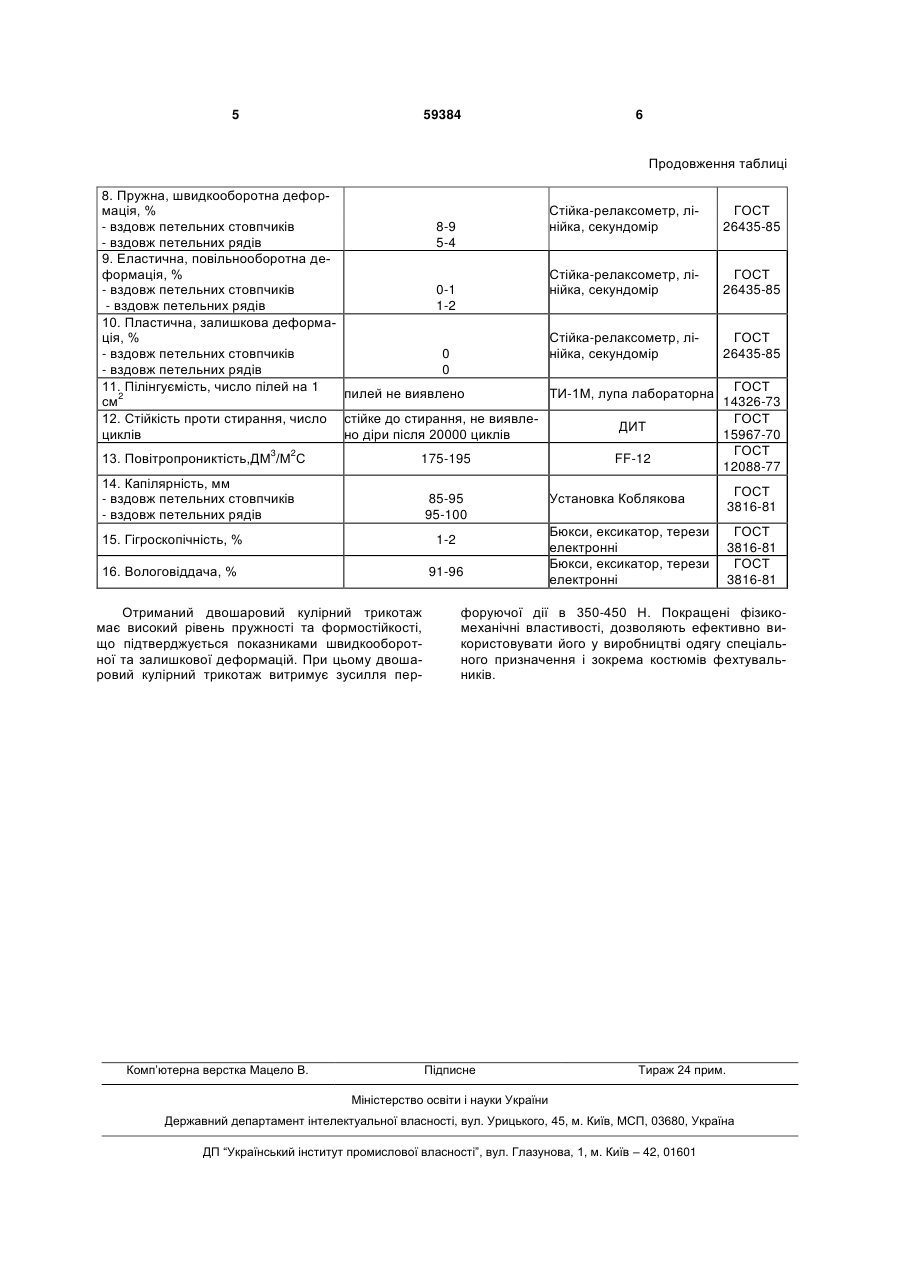

1. Двошаровий кулірний трикотаж, виготовлений із застосуванням синтетичних ниток, який від 3 59384 тяжок кожної лицьової петлі утворює додатковий пресовий накид на виворітній пресові петлі щонайменше через один петельний стовпчик, а інша з'єднує її з лицьовою петлею того ж ряду та прокладена щонайменше через один петельний стовпчик. При цьому пресові петлі з одним накидом розташовані у шаховому порядку відносно петель гладі на обох сторонах трикотажу. Лицьова і виворітна сторони трикотажу виконані з різних видів нитки, наприклад, з натуральних і синтетичних ниток. Недоліком такого трикотажу є збільшення поверхневого заповнення внаслідок утворення з'єднувальних елементів з ниток обох шарів трикотажу. Як наслідок, погіршення споживчих властивостей трикотажного полотна: зниження його повітропроникності та підвищення матеріаломісткості, нерівномірність за товщиною внаслідок появи поздовжніх рельєфних смуг. В основу корисної моделі покладена задача створення двошарового кулірного трикотажу, в якому за рахунок застосування у його шарах поліефірних ниток з підібраною емпіричним шляхом лінійною густиною при збереженні з однорідної структури полотна у всіх напрямках забезпечується покращення фізико-механічних властивостей та експлуатаційних характеристик при високому ступеню міцності, а саме – не менше 350 N. Для вирішення поставленого завдання двошаровий кулірний трикотаж, виготовлено з застосуванням синтетичних ниток. 4 Новим у двошаровому кулірному трикотажі є те, що один шар трикотажу, зв'язаний з поліефірних ниток лінійної густини 150÷200 den, а другий шар - 400÷550 den., з однорідною структурою полотна у всіх напрямках. Внаслідок підібраної емпіричним шляхом лінійної густини шарів запропонованого двошарового кулірного трикотажу при збереженні з однорідної структури полотна у всіх напрямках забезпечується достатній застил, рівномірний гриф як на лицьовій, так і на виворітній сторонах трикотажу. Запропонований трикотаж може бути виготовлений на двофонтурній круглов'язальній машині з інтерлочним розташуванням голок. В конкретних варіантах реалізації двошарового кулірного трикотажу з'єднання шарів двошарового кулірного трикотажу виконано нитками одного з шарів трикотажу у вигляді пресових накидів, що розташовані у шаховому порядку. Застосування зазначених ознак забезпечує додаткове покращення фізико-механічних властивостей та експлуатаційних характеристик трикотажу при високому ступеню міцності. Запропонований трикотаж ілюструється прикладами його виконання. В наведеній нижче Таблиці зазначено основні та додаткові ознаки запропонованого трикотажу, який виконано на двофонтурній круглов'язальній машині 16-го класу та почав виробляться під маркою «NIKA-STM», його основні показники та методи їх виміру. Таблиця Параметри структури та фізико-механічні характеристики двошарового кулірного трикотажу, що заявляється («NIKA-STM») Назва показника 1. Вид переплетення 2. Поверхнева густина, г/м 2 3.Товщина, мм 4. Стійкість проти перфоруючої Дії, Н Penetration-Test for Fensing Clothing (accord. EN 13567) 5. Розривальне напруження, даН - вздовж петельних стовпчиків - вздовж петельних рядів 6. Видовження при розриві, мм - вздовж петельних стовпчиків - вздовж петельних рядів 7. Повна деформація, % - вздовж петельних стовпчиків - вздовж петельних рядів Величина Метод вимірів показника Показники призначення Розпуск петельної Двошарове структури, текстилькулірне на лупа Лінійка металева, 550-650 терези електронні Товщиномір ТР 251,2-1,3 100 Примітка Вироблено на двофонтурній круглов'язальній машині 16-го класу ГОСТ 8845-87 ГОСТ 12023-66 (СТ СЭВ 997-78) Institute for Textile technology and process engineering of the German institutes for textile and fibre research Test-report №: E0486-Z-09 Показники стійкості проти зовнішніх дій 350-450 135-145 205-215 РТ 250М-2 23-25 РТ 250М-2 10-12 Показники ергономічності 9-10 5-6 Стійка-релаксометр, лінійка, секундомір ГОСТ 8847-85 ГОСТ 8847-85 ГОСТ 26435-85 5 59384 6 Продовження таблиці 8. Пружна, швидкооборотна деформація, % - вздовж петельних стовпчиків 8-9 - вздовж петельних рядів 5-4 9. Еластична, повільнооборотна деформація, % - вздовж петельних стовпчиків 0-1 - вздовж петельних рядів 1-2 10. Пластична, залишкова деформація, % - вздовж петельних стовпчиків 0 - вздовж петельних рядів 0 11. Пілінгуємість, число пілей на 1 пилей не виявлено 2 см 12. Стійкість проти стирання, число стійке до стирання, не виявлециклів но діри після 20000 циклів 3 2 13. Повітропрониктість,ДМ /М С 175-195 14. Капілярність, мм - вздовж петельних стовпчиків - вздовж петельних рядів 85-95 95-100 15. Гігроскопічність, % 1-2 16. Вологовіддача, % 91-96 Отриманий двошаровий кулірний трикотаж має високий рівень пружності та формостійкості, що підтверджується показниками швидкооборотної та залишкової деформацій. При цьому двошаровий кулірний трикотаж витримує зусилля пер Комп’ютерна верстка Мацело В. Стійка-релаксометр, лінійка, секундомір ГОСТ 26435-85 Стійка-релаксометр, лінійка, секундомір ГОСТ 26435-85 Стійка-релаксометр, лінійка, секундомір ГОСТ 26435-85 ТИ-1М, лупа лабораторна ДИТ FF-12 ГОСТ 14326-73 ГОСТ 15967-70 ГОСТ 12088-77 Установка Коблякова ГОСТ 3816-81 Бюкси, ексикатор, терези електронні Бюкси, ексикатор, терези електронні ГОСТ 3816-81 ГОСТ 3816-81 форуючої дії в 350-450 Н. Покращені фізикомеханічні властивості, дозволяють ефективно використовувати його у виробництві одягу спеціального призначення і зокрема костюмів фехтувальників. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
