Тяговий орган вертикального стрічкового конвеєра

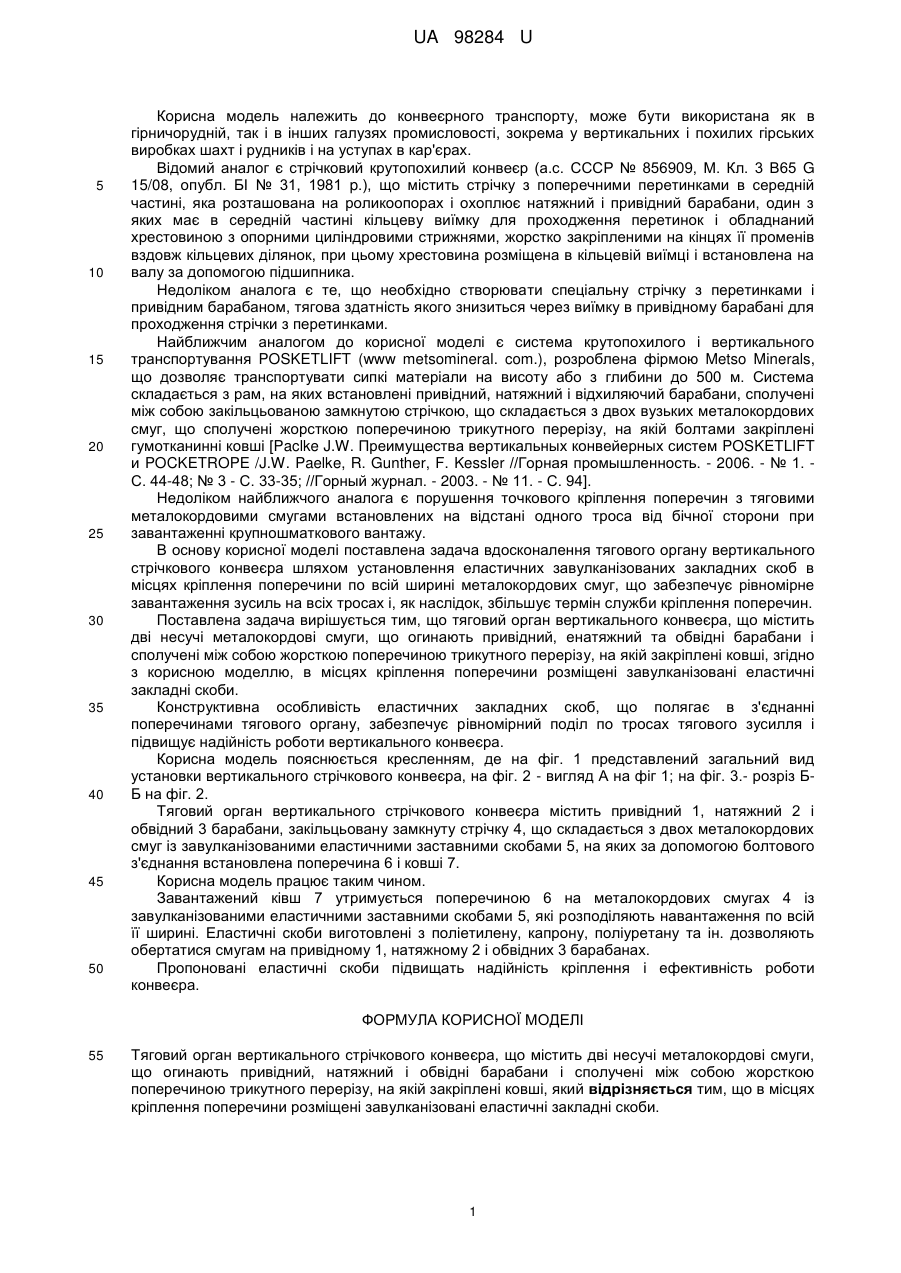

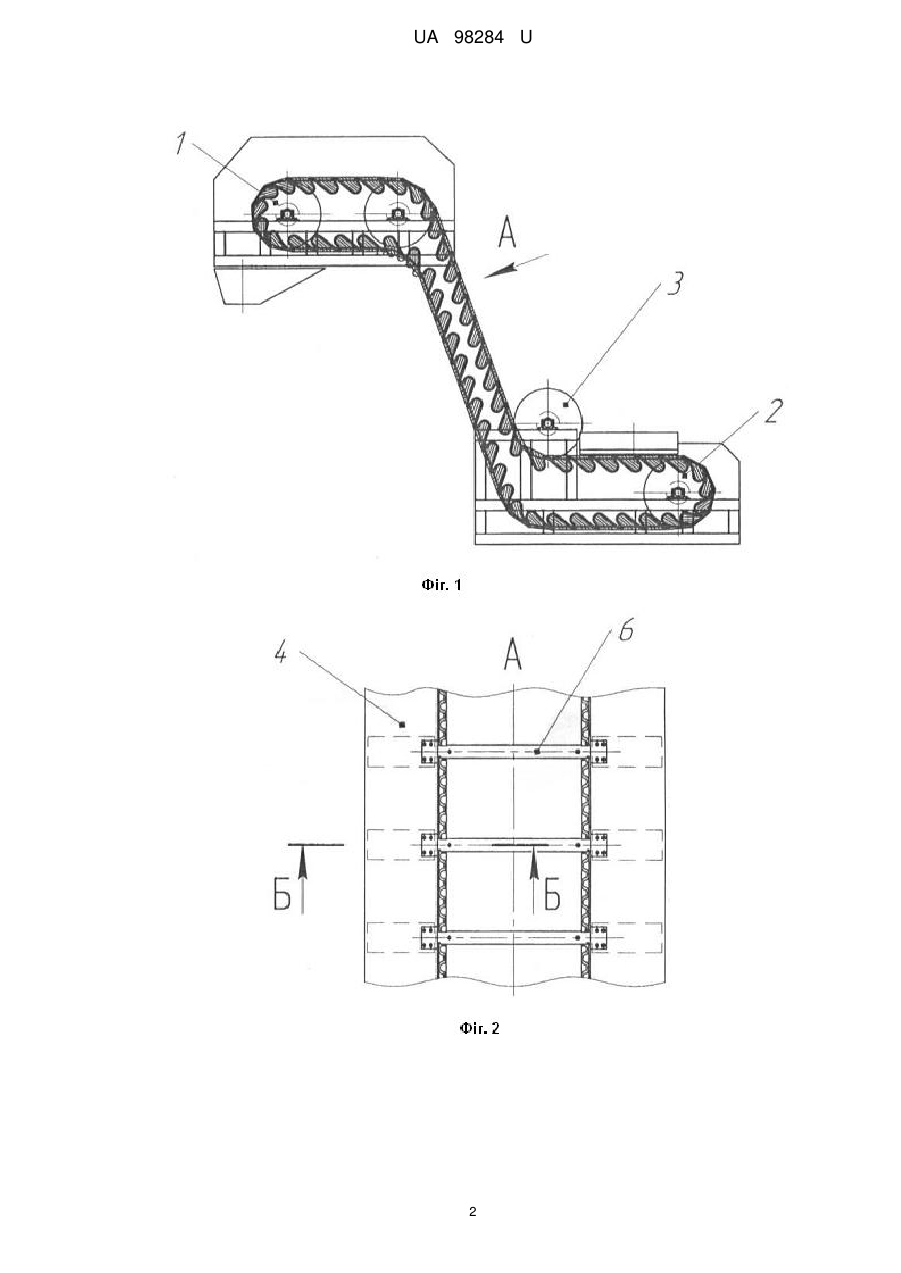

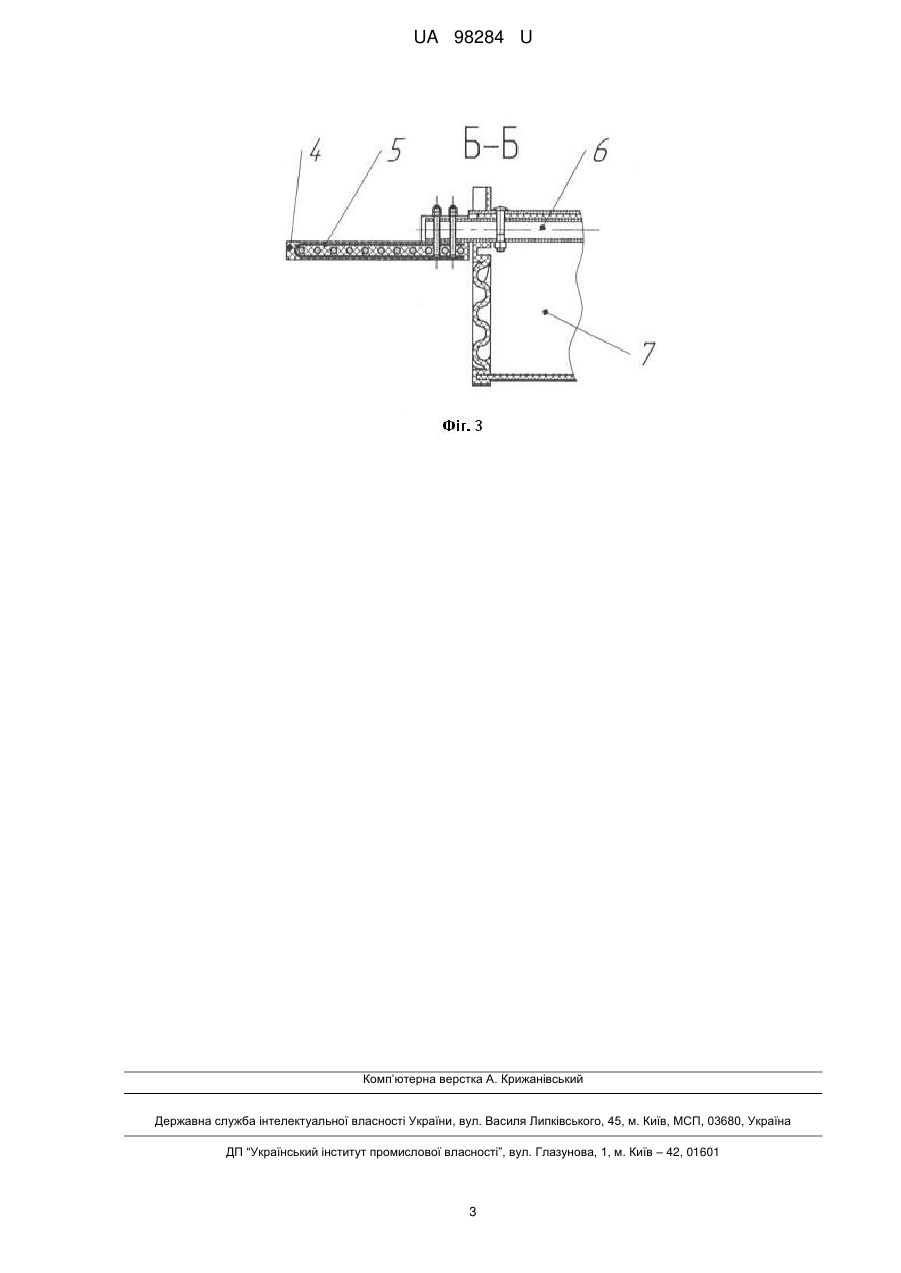

Реферат: Тяговий орган вертикального стрічкового конвеєра містить дві несучі металокордові смуги, що огинають привідний, натяжний і обвідні барабани. Смуги сполучені між собою жорсткою поперечиною трикутного перерізу, на якій закріплені ковші. В місцях кріплення поперечини розміщені завулканізовані еластичні закладні скоби. UA 98284 U (54) ТЯГОВИЙ ОРГАН ВЕРТИКАЛЬНОГО СТРІЧКОВОГО КОНВЕЄРА UA 98284 U UA 98284 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до конвеєрного транспорту, може бути використана як в гірничорудній, так і в інших галузях промисловості, зокрема у вертикальних і похилих гірських виробках шахт і рудників і на уступах в кар'єрах. Відомий аналог є стрічковий крутопохилий конвеєр (а.с. СССР № 856909, М. Кл. 3 В65 G 15/08, опубл. БІ № 31, 1981 p.), що містить стрічку з поперечними перетинками в середній частині, яка розташована на роликоопорах і охоплює натяжний і привідний барабани, один з яких має в середній частині кільцеву виїмку для проходження перетинок і обладнаний хрестовиною з опорними циліндровими стрижнями, жорстко закріпленими на кінцях її променів вздовж кільцевих ділянок, при цьому хрестовина розміщена в кільцевій виїмці і встановлена на валу за допомогою підшипника. Недоліком аналога є те, що необхідно створювати спеціальну стрічку з перетинками і привідним барабаном, тягова здатність якого знизиться через виїмку в привідному барабані для проходження стрічки з перетинками. Найближчим аналогом до корисної моделі є система крутопохилого і вертикального транспортування POSKETLIFT (www metsomineral. com.), розроблена фірмою Metso Minerals, що дозволяє транспортувати сипкі матеріали на висоту або з глибини до 500 м. Система складається з рам, на яких встановлені привідний, натяжний і відхиляючий барабани, сполучені між собою закільцьованою замкнутою стрічкою, що складається з двох вузьких металокордових смуг, що сполучені жорсткою поперечиною трикутного перерізу, на якій болтами закріплені гумотканинні ковші [Paclke J.W. Преимущества вертикальных конвейерных систем POSKETLIFT и POCKETROPE /J.W. Paelke, R. Gunther, F. Kessler //Горная промышленность. - 2006. - № 1. С. 44-48; № 3 - С. 33-35; //Горный журнал. - 2003. - № 11. - С. 94]. Недоліком найближчого аналога є порушення точкового кріплення поперечин з тяговими металокордовими смугами встановлених на відстані одного троса від бічної сторони при завантаженні крупношматкового вантажу. В основу корисної моделі поставлена задача вдосконалення тягового органу вертикального стрічкового конвеєра шляхом установлення еластичних завулканізованих закладних скоб в місцях кріплення поперечини по всій ширині металокордових смуг, що забезпечує рівномірне завантаження зусиль на всіх тросах і, як наслідок, збільшує термін служби кріплення поперечин. Поставлена задача вирішується тим, що тяговий орган вертикального конвеєра, що містить дві несучі металокордові смуги, що огинають привідний, енатяжний та обвідні барабани і сполучені між собою жорсткою поперечиною трикутного перерізу, на якій закріплені ковші, згідно з корисною моделлю, в місцях кріплення поперечини розміщені завулканізовані еластичні закладні скоби. Конструктивна особливість еластичних закладних скоб, що полягає в з'єднанні поперечинами тягового органу, забезпечує рівномірний поділ по тросах тягового зусилля і підвищує надійність роботи вертикального конвеєра. Корисна модель пояснюється кресленням, де на фіг. 1 представлений загальний вид установки вертикального стрічкового конвеєра, на фіг. 2 - вигляд А на фіг 1; на фіг. 3.- розріз ББ на фіг. 2. Тяговий орган вертикального стрічкового конвеєра містить привідний 1, натяжний 2 і обвідний 3 барабани, закільцьовану замкнуту стрічку 4, що складається з двох металокордових смуг із завулканізованими еластичними заставними скобами 5, на яких за допомогою болтового з'єднання встановлена поперечина 6 і ковші 7. Корисна модель працює таким чином. Завантажений ківш 7 утримується поперечиною 6 на металокордових смугах 4 із завулканізованими еластичними заставними скобами 5, які розподіляють навантаження по всій її ширині. Еластичні скоби виготовлені з поліетилену, капрону, поліуретану та ін. дозволяють обертатися смугам на привідному 1, натяжному 2 і обвідних 3 барабанах. Пропоновані еластичні скоби підвищать надійність кріплення і ефективність роботи конвеєра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Тяговий орган вертикального стрічкового конвеєра, що містить дві несучі металокордові смуги, що огинають привідний, натяжний і обвідні барабани і сполучені між собою жорсткою поперечиною трикутного перерізу, на якій закріплені ковші, який відрізняється тим, що в місцях кріплення поперечини розміщені завулканізовані еластичні закладні скоби. 1 UA 98284 U 2 UA 98284 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
