Спосіб з’єднання залізобетонних плит перекриття в будівлях безкапітельно-безбалкової конструктивної системи

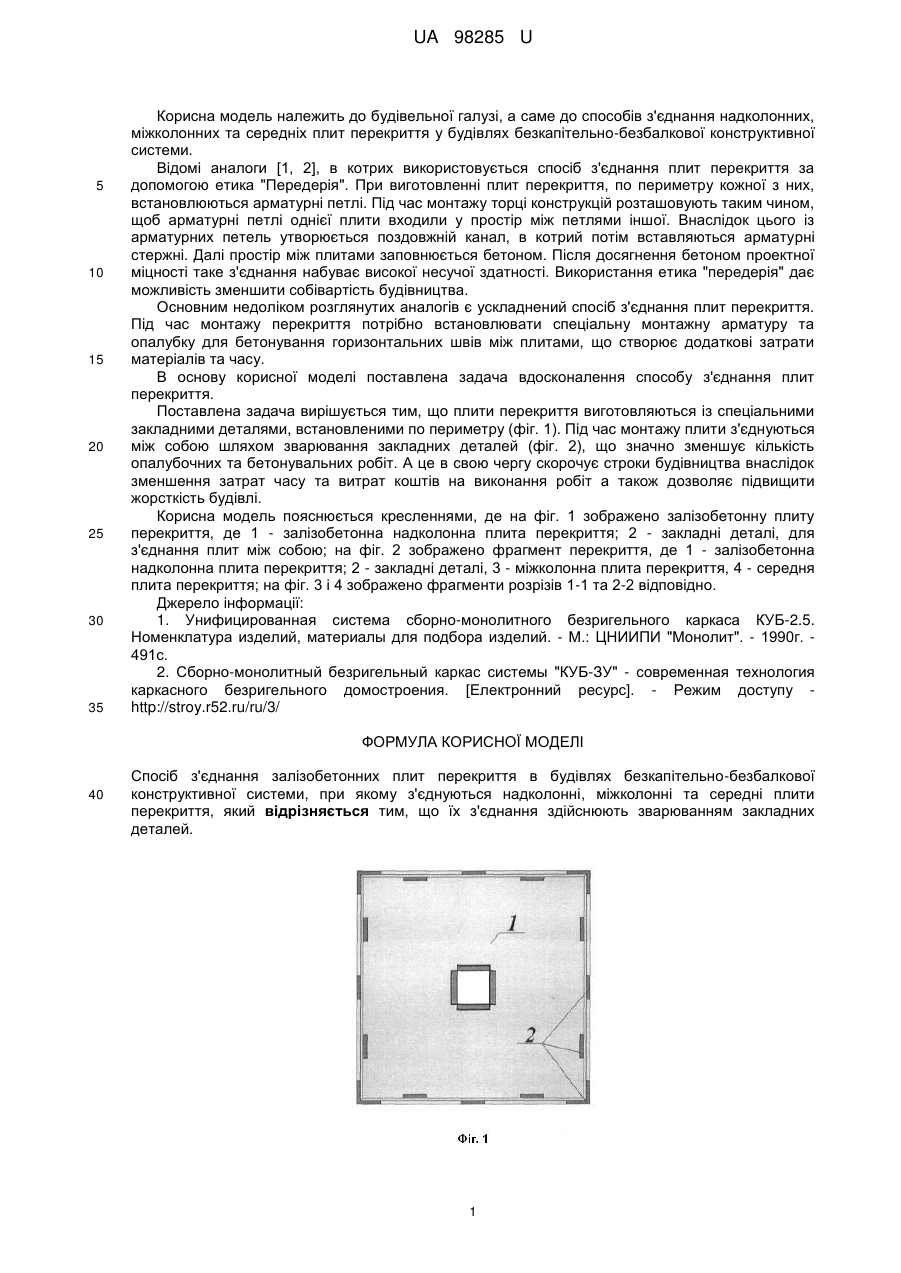

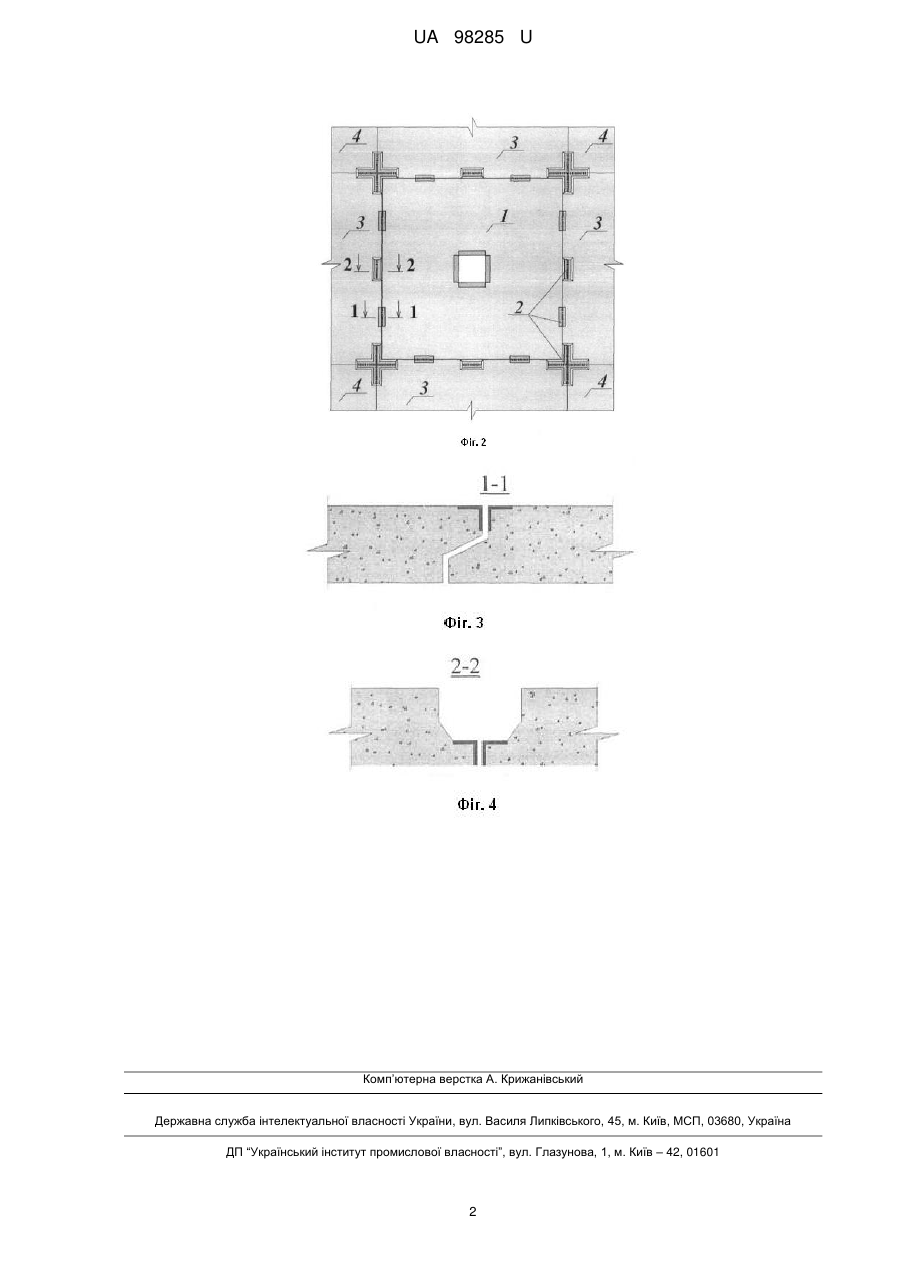

Реферат: Спосіб з'єднання залізобетонних плит перекриття в будівлях безкапітельно-безбалкової конструктивної системи, при якому з'єднуються надколонні, міжколонні та середні плити перекриття. Їх з'єднання здійснюють зварюванням закладних деталей. UA 98285 U (54) СПОСІБ З'ЄДНАННЯ ЗАЛІЗОБЕТОННИХ ПЛИТ ПЕРЕКРИТТЯ В БУДІВЛЯХ БЕЗКАПІТЕЛЬНОБЕЗБАЛКОВОЇ КОНСТРУКТИВНОЇ СИСТЕМИ UA 98285 U UA 98285 U 5 10 15 20 25 30 35 Корисна модель належить до будівельної галузі, а саме до способів з'єднання надколонних, міжколонних та середніх плит перекриття у будівлях безкапітельно-безбалкової конструктивної системи. Відомі аналоги [1, 2], в котрих використовується спосіб з'єднання плит перекриття за допомогою етика "Передерія". При виготовленні плит перекриття, по периметру кожної з них, встановлюються арматурні петлі. Під час монтажу торці конструкцій розташовують таким чином, щоб арматурні петлі однієї плити входили у простір між петлями іншої. Внаслідок цього із арматурних петель утворюється поздовжній канал, в котрий потім вставляються арматурні стержні. Далі простір між плитами заповнюється бетоном. Після досягнення бетоном проектної міцності таке з'єднання набуває високої несучої здатності. Використання етика "передерія" дає можливість зменшити собівартість будівництва. Основним недоліком розглянутих аналогів є ускладнений спосіб з'єднання плит перекриття. Під час монтажу перекриття потрібно встановлювати спеціальну монтажну арматуру та опалубку для бетонування горизонтальних швів між плитами, що створює додаткові затрати матеріалів та часу. В основу корисної моделі поставлена задача вдосконалення способу з'єднання плит перекриття. Поставлена задача вирішується тим, що плити перекриття виготовляються із спеціальними закладними деталями, встановленими по периметру (фіг. 1). Під час монтажу плити з'єднуються між собою шляхом зварювання закладних деталей (фіг. 2), що значно зменшує кількість опалубочних та бетонувальних робіт. А це в свою чергу скорочує строки будівництва внаслідок зменшення затрат часу та витрат коштів на виконання робіт а також дозволяє підвищити жорсткість будівлі. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено залізобетонну плиту перекриття, де 1 - залізобетонна надколонна плита перекриття; 2 - закладні деталі, для з'єднання плит між собою; на фіг. 2 зображено фрагмент перекриття, де 1 - залізобетонна надколонна плита перекриття; 2 - закладні деталі, 3 - міжколонна плита перекриття, 4 - середня плита перекриття; на фіг. 3 і 4 зображено фрагменти розрізів 1-1 та 2-2 відповідно. Джерело інформації: 1. Унифицированная система сборно-монолитного безригельного каркаса КУБ-2.5. Номенклатура изделий, материалы для подбора изделий. - М.: ЦНИИПИ "Монолит". - 1990г. 491с. 2. Сборно-монолитный безригельный каркас системы "КУБ-ЗУ" - современная технология каркасного безригельного домостроения. [Електронний ресурс]. - Режим доступу http://stroy.r52.ru/ru/3/ ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб з'єднання залізобетонних плит перекриття в будівлях безкапітельно-безбалкової конструктивної системи, при якому з'єднуються надколонні, міжколонні та середні плити перекриття, який відрізняється тим, що їх з'єднання здійснюють зварюванням закладних деталей. 1 UA 98285 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
