Знаряддя для нарізання щілин у ґрунті

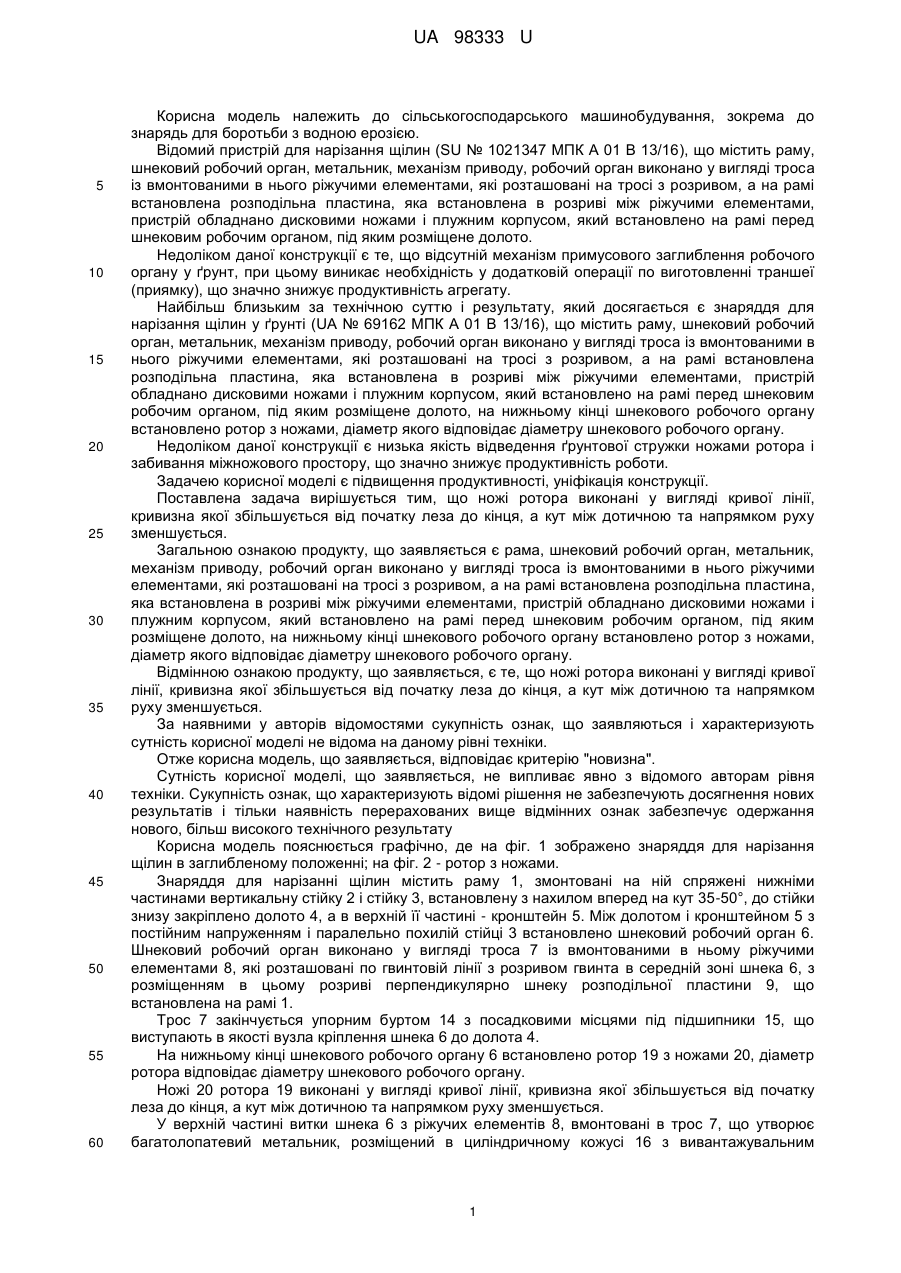

Реферат: Знаряддя для нарізання щілин у ґрунті, що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді троса із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото, на нижньому кінці шнекового робочого органу встановлено ротор з ножами, діаметр якого відповідає діаметру шнекового робочого органу, причому ножі ротора виконані у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. UA 98333 U (54) ЗНАРЯДДЯ ДЛЯ НАРІЗАННЯ ЩІЛИН У ҐРУНТІ UA 98333 U UA 98333 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для боротьби з водною ерозією. Відомий пристрій для нарізання щілин (SU № 1021347 МПК А 01 В 13/16), що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді троса із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото. Недоліком даної конструкції є те, що відсутній механізм примусового заглиблення робочого органу у ґрунт, при цьому виникає необхідність у додатковій операції по виготовленні траншеї (приямку), що значно знижує продуктивність агрегату. Найбільш близьким за технічною суттю і результату, який досягається є знаряддя для нарізання щілин у ґрунті (UA № 69162 МПК А 01 В 13/16), що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді троса із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото, на нижньому кінці шнекового робочого органу встановлено ротор з ножами, діаметр якого відповідає діаметру шнекового робочого органу. Недоліком даної конструкції є низька якість відведення ґрунтової стружки ножами ротора і забивання міжножового простору, що значно знижує продуктивність роботи. Задачею корисної моделі є підвищення продуктивності, уніфікація конструкції. Поставлена задача вирішується тим, що ножі ротора виконані у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. Загальною ознакою продукту, що заявляється є рама, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді троса із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото, на нижньому кінці шнекового робочого органу встановлено ротор з ножами, діаметр якого відповідає діаметру шнекового робочого органу. Відмінною ознакою продукту, що заявляється, є те, що ножі ротора виконані у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату Корисна модель пояснюється графічно, де на фіг. 1 зображено знаряддя для нарізання щілин в заглибленому положенні; на фіг. 2 - ротор з ножами. Знаряддя для нарізанні щілин містить раму 1, змонтовані на ній спряжені нижніми частинами вертикальну стійку 2 і стійку 3, встановлену з нахилом вперед на кут 35-50°, до стійки знизу закріплено долото 4, а в верхній її частині - кронштейн 5. Між долотом і кронштейном 5 з постійним напруженням і паралельно похилій стійці 3 встановлено шнековий робочий орган 6. Шнековий робочий орган виконано у вигляді троса 7 із вмонтованими в ньому ріжучими елементами 8, які розташовані по гвинтовій лінії з розривом гвинта в середній зоні шнека 6, з розміщенням в цьому розриві перпендикулярно шнеку розподільної пластини 9, що встановлена на рамі 1. Трос 7 закінчується упорним буртом 14 з посадковими місцями під підшипники 15, що виступають в якості вузла кріплення шнека 6 до долота 4. На нижньому кінці шнекового робочого органу 6 встановлено ротор 19 з ножами 20, діаметр ротора відповідає діаметру шнекового робочого органу. Ножі 20 ротора 19 виконані у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. У верхній частині витки шнека 6 з ріжучих елементів 8, вмонтовані в трос 7, що утворює багатолопатевий метальник, розміщений в циліндричному кожусі 16 з вивантажувальним 1 UA 98333 U 5 10 15 20 25 вікном, а кінець троса має шарнір для приєднання шнека 6 до валу відбору потужності трактора. Перед шарніром на тросі 7 встановлено упорний бурт 17 з посадковими місцями під підшипники натяжного пристрою, що включає регулювальну різьбову втулку 18, пружину 13, втулку-корпус 12 з підшипниками кочення. На рамі 1 перед шнеком 6 встановлені на ширину щілини дискові ножі 10 і плужний корпус 11 з право і лівообертаючими відвальними поверхнями. Знаряддя для нарізання щілин у ґрунті працює наступним чином. На початку процесу нарізання щілини знаряддя за допомогою гідросистеми енергетичного засобу переводять з транспортного положення в робоче. Привівши в обертання шнековий робочий орган 6 з ротором 19, що обладнаний ножами 20 проводять занурення на встановлену глибину до моменту контакту з поверхнею ґрунту опорних коліс. В подальшому при переміщенні енергетичного засобу із знаряддям долото 4, встановлене вище ротора 19, підрізає пласт ґрунту, дискові ножі 10 нарізають смуги у верхньому шарі ґрунту з рослинними рештками по ширині щілини, а плужний корпус 11 підрізає її і зміщує в сторону. В результаті цих операцій утворюється борозна з прямими непорушеними стінками. Одночасно з цим шнек 6 при своєму обертанні зрізує попереду себе ґрунт ріжучими елементами 8, і по каналу, що утворений похилою стійкою 3, подає ґрунт до метальника (не зображено). Метальник встановлений у верхній частині троса 7 і виконаний з ріжучих елементів 8, через розвантажувальне вікно циліндричного кожуха 16 відкидає ґрунт в сторону від щілини, що нарізується. Розподільна частина 9 відділяє неродючий шар ґрунту від родючого і направляє його в нижню частину щілини. Запропонована конструкція дозволить підвищити продуктивність роботи, збільшується уніфікація конструкції. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді знаряддя для нарізання щілин у ґрунті. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Знаряддя для нарізання щілин у ґрунті, що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді троса із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото, на нижньому кінці шнекового робочого органу встановлено ротор з ножами, діаметр якого відповідає діаметру шнекового робочого органу, яке відрізняється тим, що ножі ротора виконані у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. 2 UA 98333 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
