Знаряддя для нарізання щілин у ґрунті

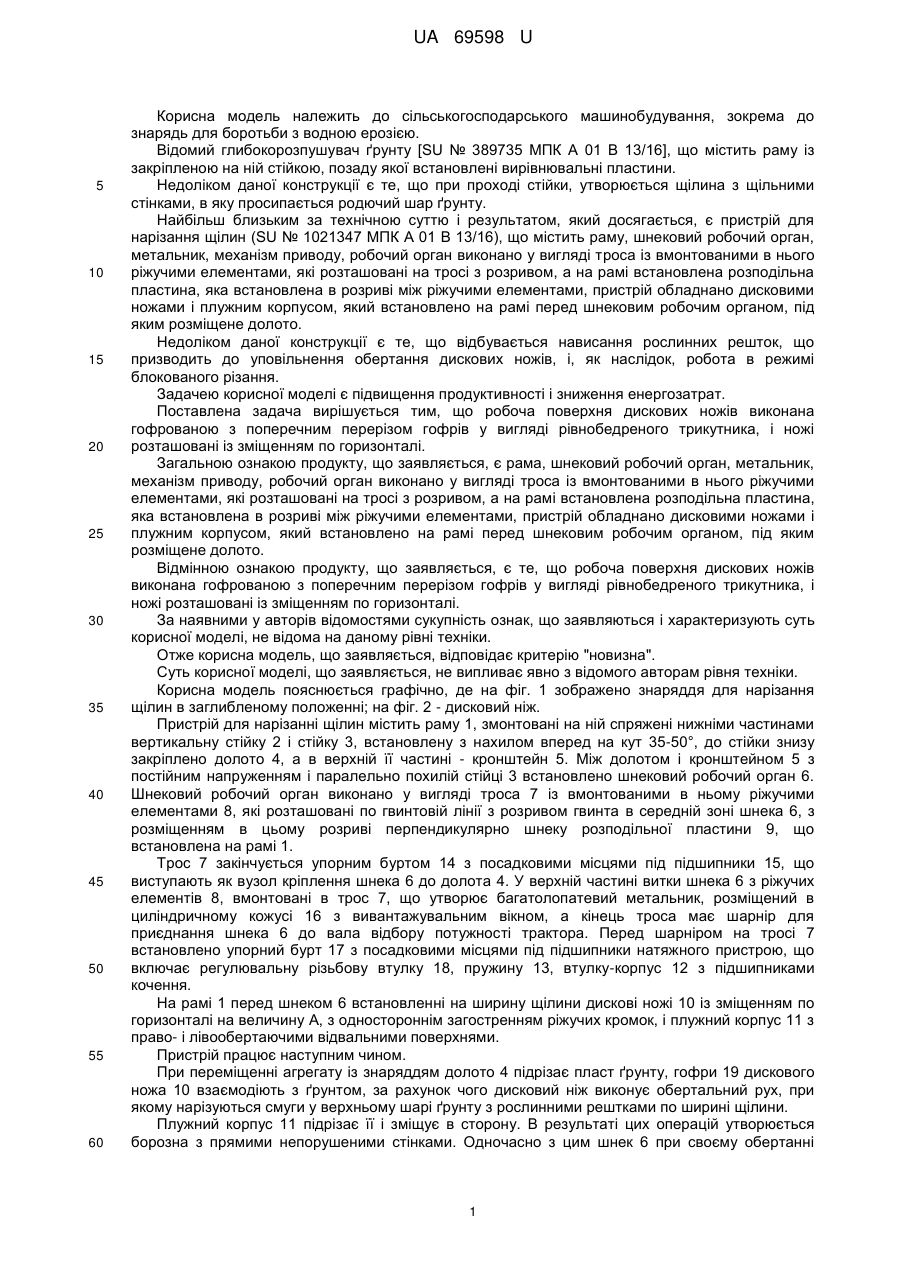

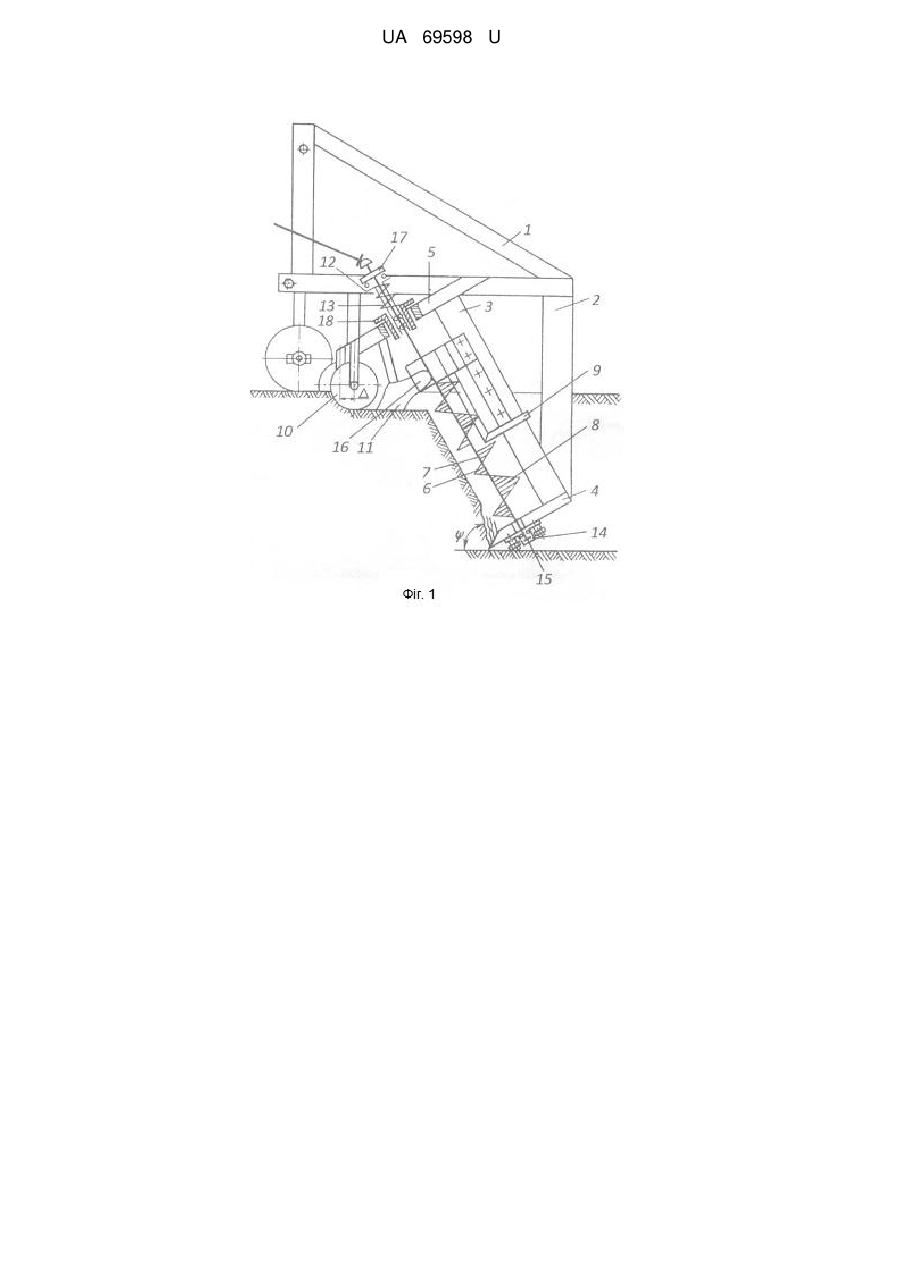

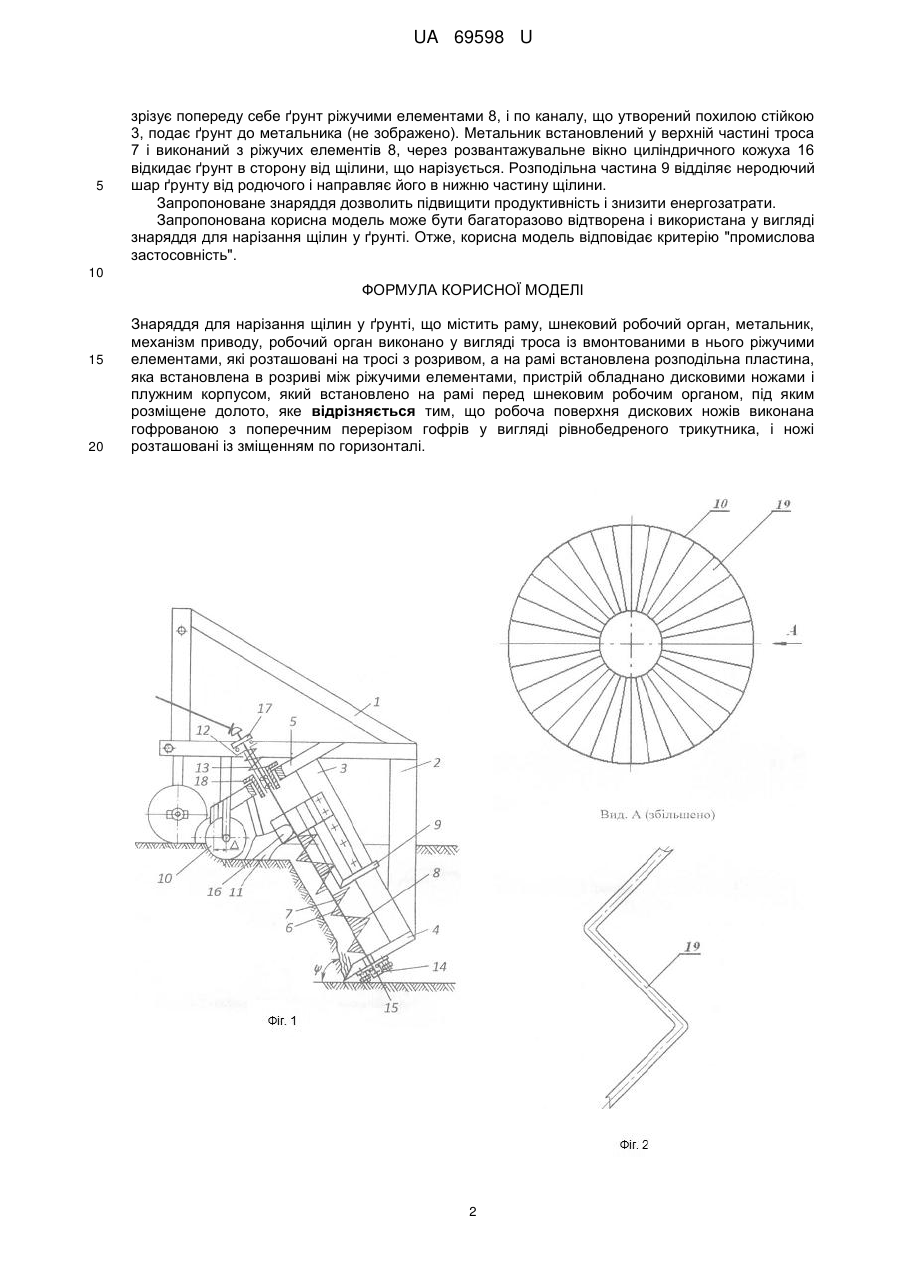

Реферат: UA 69598 U UA 69598 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для боротьби з водною ерозією. Відомий глибокорозпушувач ґрунту [SU № 389735 МПК А 01 В 13/16], що містить раму із закріпленою на ній стійкою, позаду якої встановлені вирівнювальні пластини. Недоліком даної конструкції є те, що при проході стійки, утворюється щілина з щільними стінками, в яку просипається родючий шар ґрунту. Найбільш близьким за технічною суттю і результатом, який досягається, є пристрій для нарізання щілин (SU № 1021347 МПК А 01 В 13/16), що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді троса із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото. Недоліком даної конструкції є те, що відбувається нависання рослинних решток, що призводить до уповільнення обертання дискових ножів, і, як наслідок, робота в режимі блокованого різання. Задачею корисної моделі є підвищення продуктивності і зниження енергозатрат. Поставлена задача вирішується тим, що робоча поверхня дискових ножів виконана гофрованою з поперечним перерізом гофрів у вигляді рівнобедреного трикутника, і ножі розташовані із зміщенням по горизонталі. Загальною ознакою продукту, що заявляється, є рама, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді троса із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото. Відмінною ознакою продукту, що заявляється, є те, що робоча поверхня дискових ножів виконана гофрованою з поперечним перерізом гофрів у вигляді рівнобедреного трикутника, і ножі розташовані із зміщенням по горизонталі. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Корисна модель пояснюється графічно, де на фіг. 1 зображено знаряддя для нарізання щілин в заглибленому положенні; на фіг. 2 - дисковий ніж. Пристрій для нарізанні щілин містить раму 1, змонтовані на ній спряжені нижніми частинами вертикальну стійку 2 і стійку 3, встановлену з нахилом вперед на кут 35-50°, до стійки знизу закріплено долото 4, а в верхній її частині - кронштейн 5. Між долотом і кронштейном 5 з постійним напруженням і паралельно похилій стійці 3 встановлено шнековий робочий орган 6. Шнековий робочий орган виконано у вигляді троса 7 із вмонтованими в ньому ріжучими елементами 8, які розташовані по гвинтовій лінії з розривом гвинта в середній зоні шнека 6, з розміщенням в цьому розриві перпендикулярно шнеку розподільної пластини 9, що встановлена на рамі 1. Трос 7 закінчується упорним буртом 14 з посадковими місцями під підшипники 15, що виступають як вузол кріплення шнека 6 до долота 4. У верхній частині витки шнека 6 з ріжучих елементів 8, вмонтовані в трос 7, що утворює багатолопатевий метальник, розміщений в циліндричному кожусі 16 з вивантажувальним вікном, а кінець троса має шарнір для приєднання шнека 6 до вала відбору потужності трактора. Перед шарніром на тросі 7 встановлено упорний бурт 17 з посадковими місцями під підшипники натяжного пристрою, що включає регулювальну різьбову втулку 18, пружину 13, втулку-корпус 12 з підшипниками кочення. На рамі 1 перед шнеком 6 встановленні на ширину щілини дискові ножі 10 із зміщенням по горизонталі на величину А, з одностороннім загостренням ріжучих кромок, і плужний корпус 11 з право- і лівообертаючими відвальними поверхнями. Пристрій працює наступним чином. При переміщенні агрегату із знаряддям долото 4 підрізає пласт ґрунту, гофри 19 дискового ножа 10 взаємодіють з ґрунтом, за рахунок чого дисковий ніж виконує обертальний рух, при якому нарізуються смуги у верхньому шарі ґрунту з рослинними рештками по ширині щілини. Плужний корпус 11 підрізає її і зміщує в сторону. В результаті цих операцій утворюється борозна з прямими непорушеними стінками. Одночасно з цим шнек 6 при своєму обертанні 1 UA 69598 U 5 зрізує попереду себе ґрунт ріжучими елементами 8, і по каналу, що утворений похилою стійкою 3, подає ґрунт до метальника (не зображено). Метальник встановлений у верхній частині троса 7 і виконаний з ріжучих елементів 8, через розвантажувальне вікно циліндричного кожуха 16 відкидає ґрунт в сторону від щілини, що нарізується. Розподільна частина 9 відділяє неродючий шар ґрунту від родючого і направляє його в нижню частину щілини. Запропоноване знаряддя дозволить підвищити продуктивність і знизити енергозатрати. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді знаряддя для нарізання щілин у ґрунті. Отже, корисна модель відповідає критерію "промислова застосовність". 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Знаряддя для нарізання щілин у ґрунті, що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді троса із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото, яке відрізняється тим, що робоча поверхня дискових ножів виконана гофрованою з поперечним перерізом гофрів у вигляді рівнобедреного трикутника, і ножі розташовані із зміщенням по горизонталі. 2 UA 69598 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
