Борона голчата

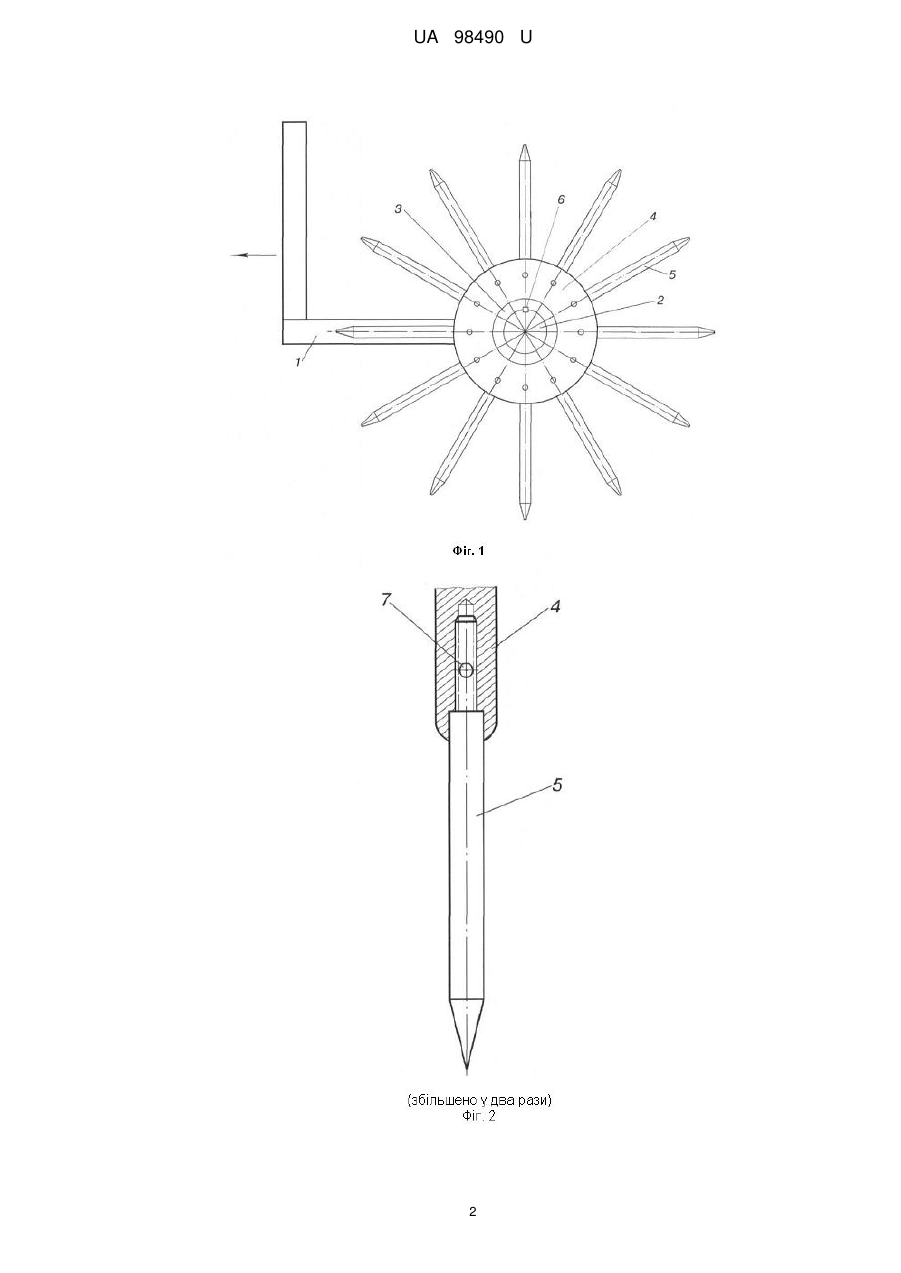

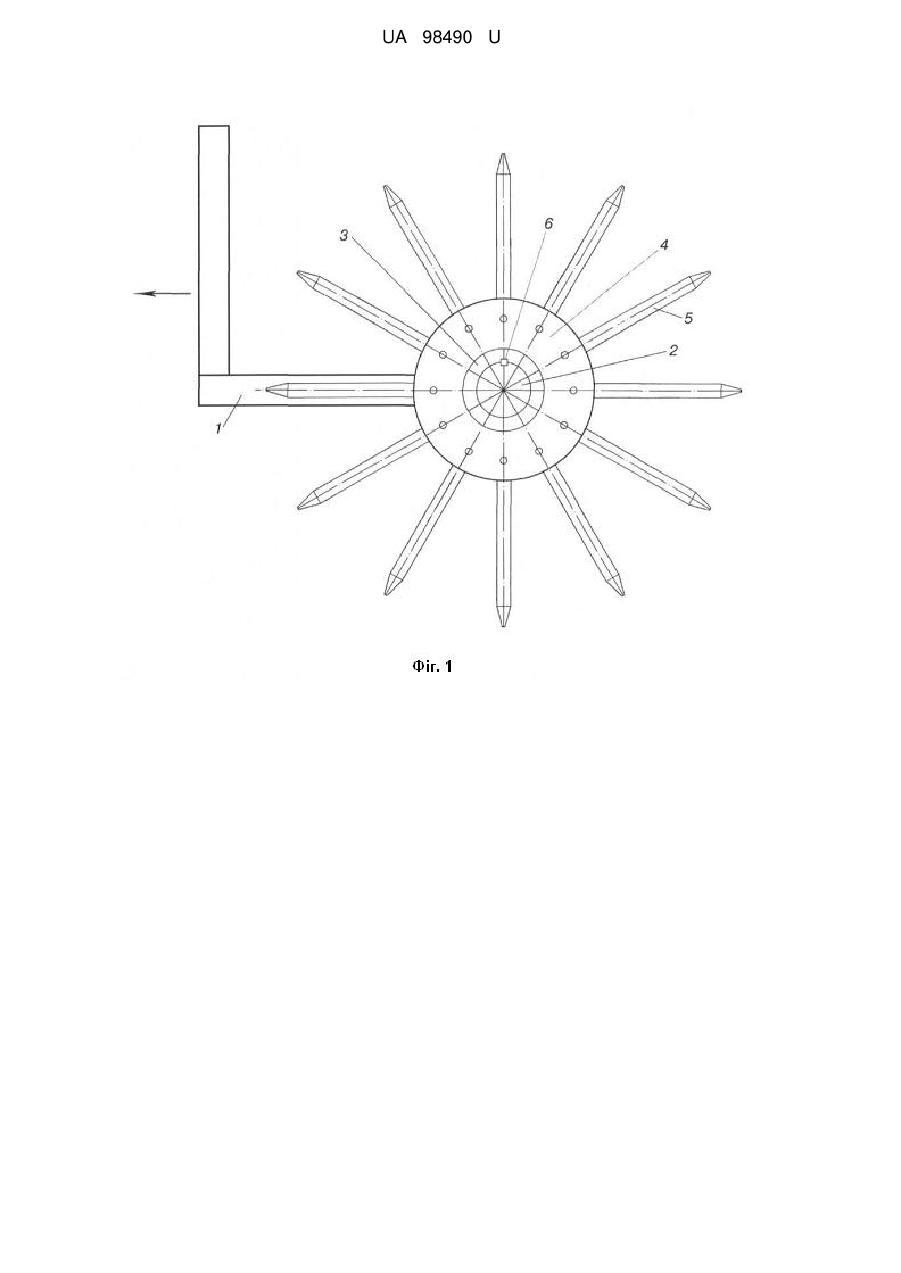

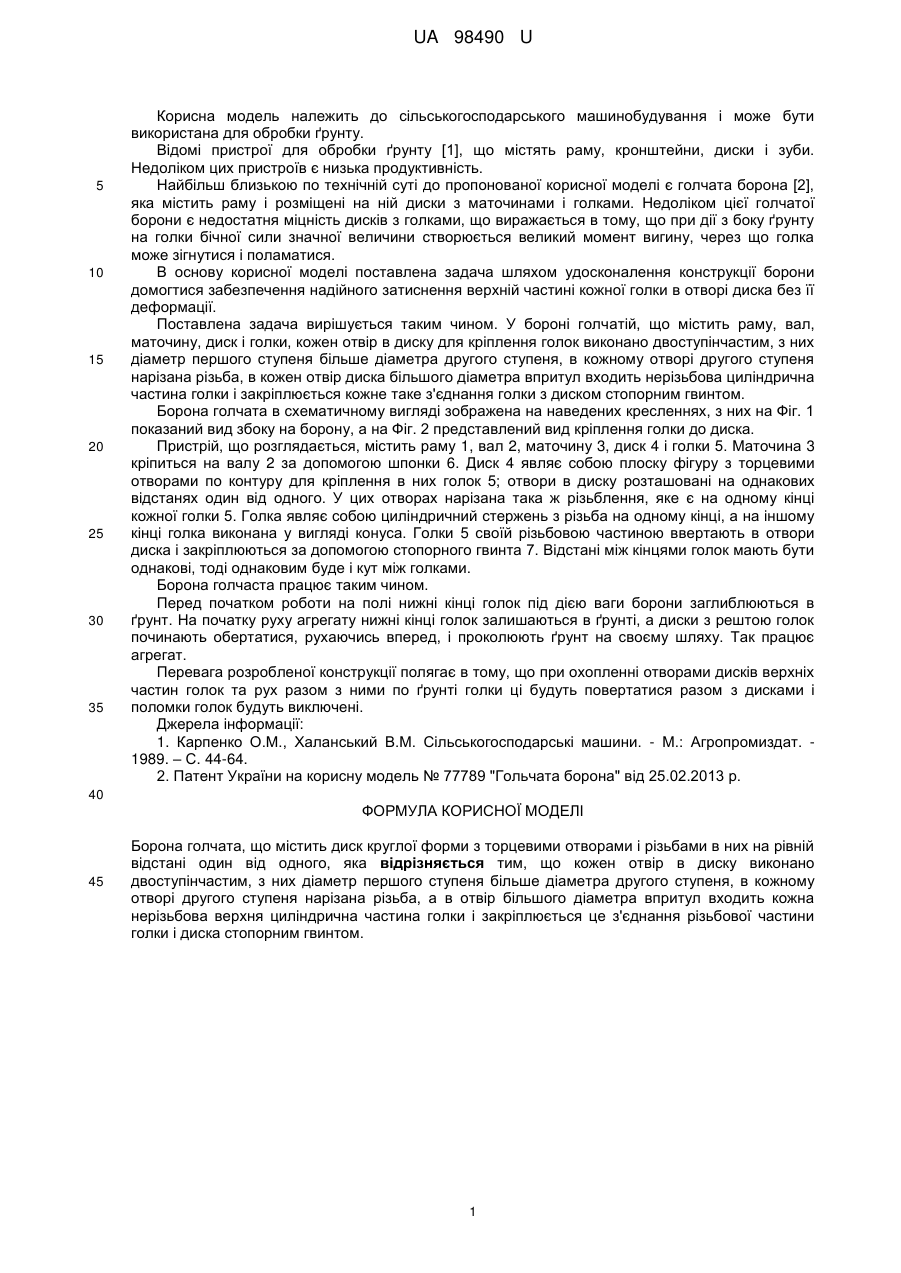

Реферат: Борона голчата містить диск круглої форми з торцевими отворами і різьбами в них на рівній відстані один від одного. Кожен отвір в диску виконано двоступінчастим, з них діаметр першого ступеня більше діаметра другого ступеня, в кожному отворі другого ступеня нарізана різьба. В отвір більшого діаметра впритул входить кожна нерізьбова верхня циліндрична частина голки і закріплюється це з'єднання різьбової частини голки і диска стопорним гвинтом. UA 98490 U (12) UA 98490 U UA 98490 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування і може бути використана для обробки ґрунту. Відомі пристрої для обробки ґрунту [1], що містять раму, кронштейни, диски і зуби. Недоліком цих пристроїв є низька продуктивність. Найбільш близькою по технічній суті до пропонованої корисної моделі є голчата борона [2], яка містить раму і розміщені на ній диски з маточинами і голками. Недоліком цієї голчатої борони є недостатня міцність дисків з голками, що виражається в тому, що при дії з боку ґрунту на голки бічної сили значної величини створюється великий момент вигину, через що голка може зігнутися і поламатися. В основу корисної моделі поставлена задача шляхом удосконалення конструкції борони домогтися забезпечення надійного затиснення верхній частині кожної голки в отворі диска без її деформації. Поставлена задача вирішується таким чином. У бороні голчатій, що містить раму, вал, маточину, диск і голки, кожен отвір в диску для кріплення голок виконано двоступінчастим, з них діаметр першого ступеня більше діаметра другого ступеня, в кожному отворі другого ступеня нарізана різьба, в кожен отвір диска більшого діаметра впритул входить нерізьбова циліндрична частина голки і закріплюється кожне таке з'єднання голки з диском стопорним гвинтом. Борона голчата в схематичному вигляді зображена на наведених кресленнях, з них на Фіг. 1 показаний вид збоку на борону, а на Фіг. 2 представлений вид кріплення голки до диска. Пристрій, що розглядається, містить раму 1, вал 2, маточину 3, диск 4 і голки 5. Маточина 3 кріпиться на валу 2 за допомогою шпонки 6. Диск 4 являє собою плоску фігуру з торцевими отворами по контуру для кріплення в них голок 5; отвори в диску розташовані на однакових відстанях один від одного. У цих отворах нарізана така ж різьблення, яке є на одному кінці кожної голки 5. Голка являє собою циліндричний стержень з різьба на одному кінці, а на іншому кінці голка виконана у вигляді конуса. Голки 5 своїй різьбовою частиною ввертають в отвори диска і закріплюються за допомогою стопорного гвинта 7. Відстані між кінцями голок мають бути однакові, тоді однаковим буде і кут між голками. Борона голчаста працює таким чином. Перед початком роботи на полі нижні кінці голок під дією ваги борони заглиблюються в ґрунт. На початку руху агрегату нижні кінці голок залишаються в ґрунті, а диски з рештою голок починають обертатися, рухаючись вперед, і проколюють ґрунт на своєму шляху. Так працює агрегат. Перевага розробленої конструкції полягає в тому, що при охопленні отворами дисків верхніх частин голок та рух разом з ними по ґрунті голки ці будуть повертатися разом з дисками і поломки голок будуть виключені. Джерела інформації: 1. Карпенко О.М., Халанський В.М. Сільськогосподарські машини. - М.: Агропромиздат. 1989. – С. 44-64. 2. Патент України на корисну модель № 77789 "Гольчата борона" від 25.02.2013 р. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Борона голчата, що містить диск круглої форми з торцевими отворами і різьбами в них на рівній відстані один від одного, яка відрізняється тим, що кожен отвір в диску виконано двоступінчастим, з них діаметр першого ступеня більше діаметра другого ступеня, в кожному отворі другого ступеня нарізана різьба, а в отвір більшого діаметра впритул входить кожна нерізьбова верхня циліндрична частина голки і закріплюється це з'єднання різьбової частини голки і диска стопорним гвинтом. 1 UA 98490 U 2 UA 98490 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
