Дводискова голчата борона

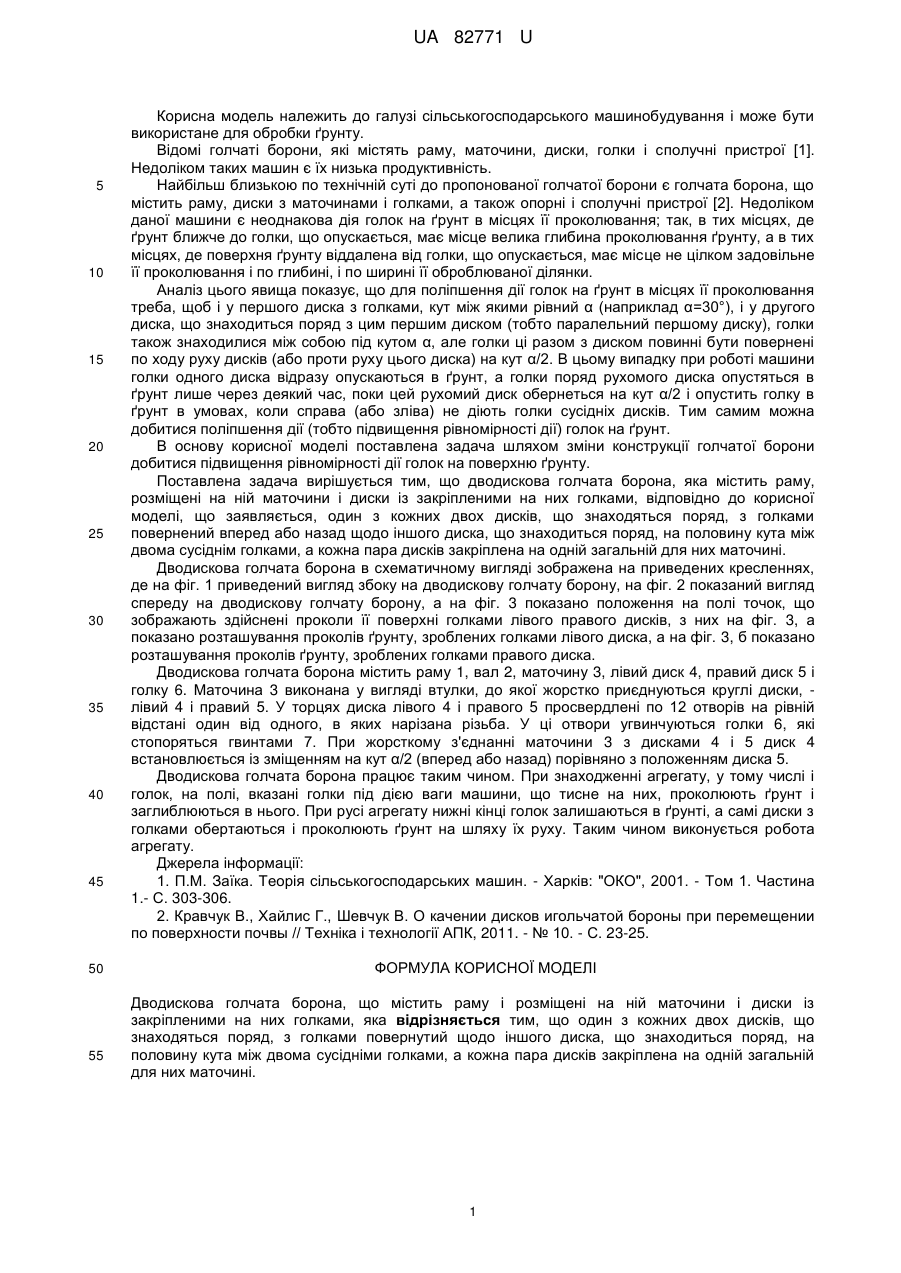

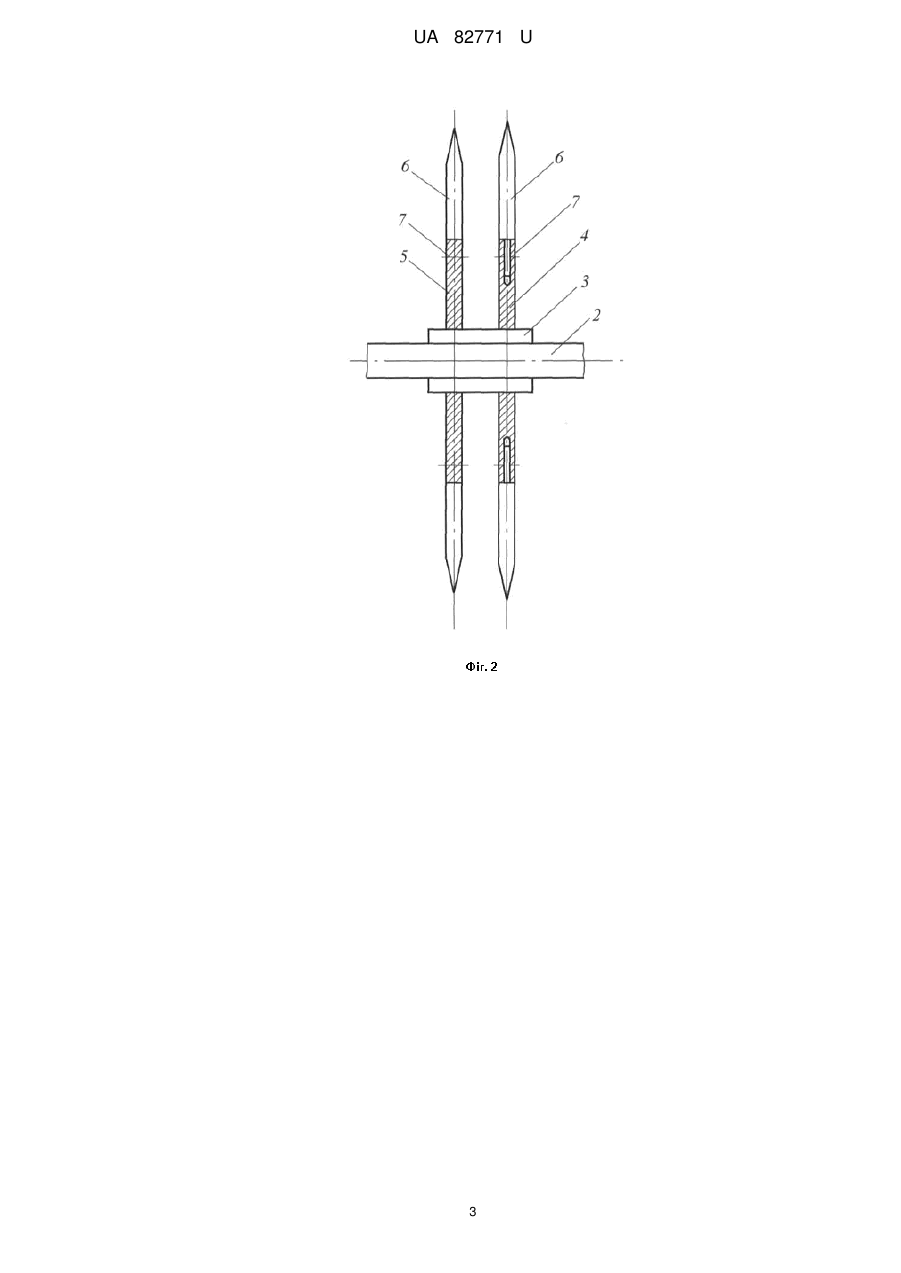

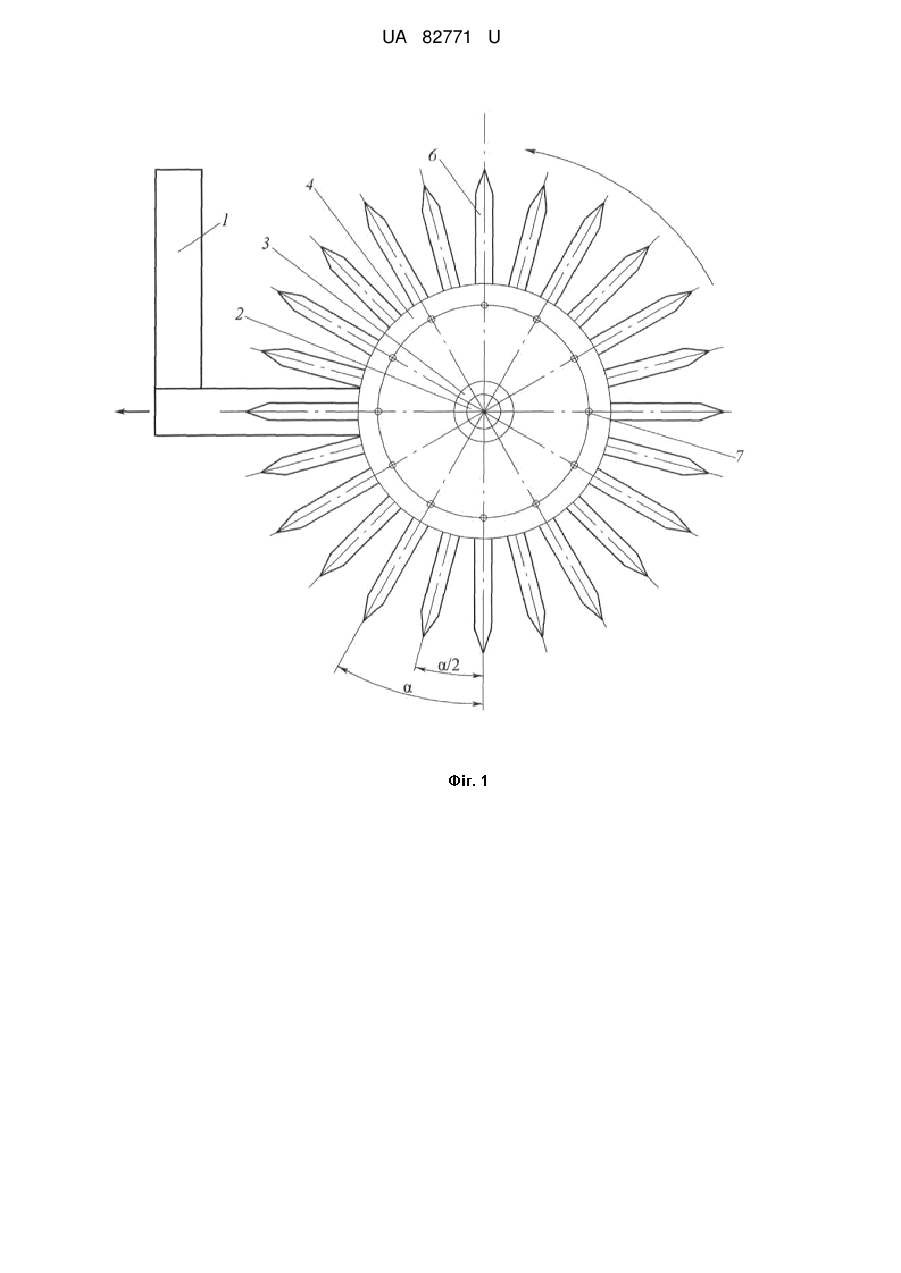

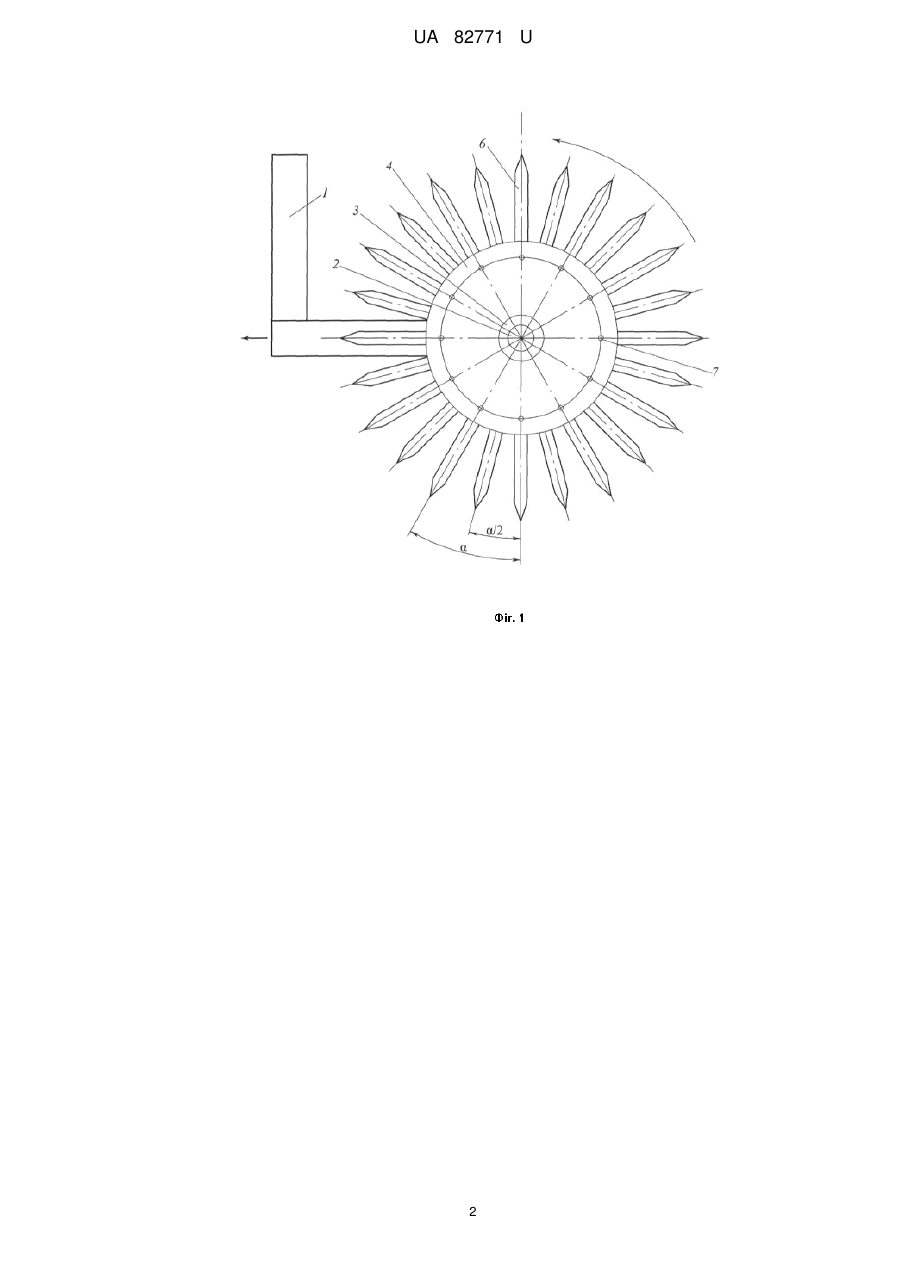

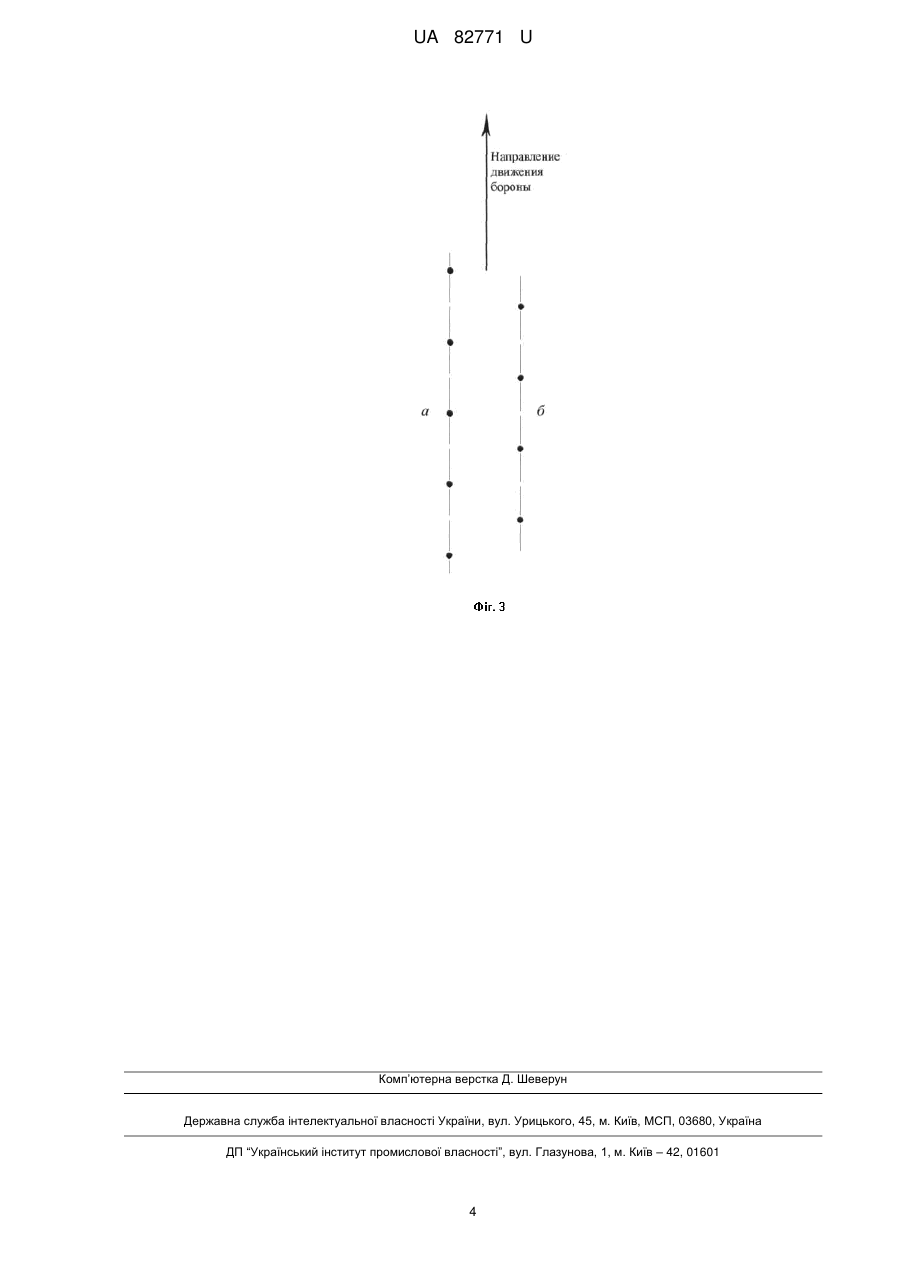

Реферат: Дводискова голчата борона містить раму і розміщені на ній маточини і диски із закріпленими на них голками. Один з кожних двох дисків, що знаходяться поряд, з голками повернутий щодо іншого диска, що знаходиться поряд, на половину кута між двома сусідніми голками, а кожна пара дисків закріплена на одній загальній для них маточині. UA 82771 U (12) UA 82771 U UA 82771 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використане для обробки ґрунту. Відомі голчаті борони, які містять раму, маточини, диски, голки і сполучні пристрої [1]. Недоліком таких машин є їх низька продуктивність. Найбільш близькою по технічній суті до пропонованої голчатої борони є голчата борона, що містить раму, диски з маточинами і голками, а також опорні і сполучні пристрої [2]. Недоліком даної машини є неоднакова дія голок на ґрунт в місцях її проколювання; так, в тих місцях, де ґрунт ближче до голки, що опускається, має місце велика глибина проколювання ґрунту, а в тих місцях, де поверхня ґрунту віддалена від голки, що опускається, має місце не цілком задовільне її проколювання і по глибині, і по ширині її оброблюваної ділянки. Аналіз цього явища показує, що для поліпшення дії голок на ґрунт в місцях її проколювання треба, щоб і у першого диска з голками, кут між якими рівний α (наприклад α=30°), і у другого диска, що знаходиться поряд з цим першим диском (тобто паралельний першому диску), голки також знаходилися між собою під кутом α, але голки ці разом з диском повинні бути повернені по ходу руху дисків (або проти руху цього диска) на кут α/2. В цьому випадку при роботі машини голки одного диска відразу опускаються в ґрунт, а голки поряд рухомого диска опустяться в ґрунт лише через деякий час, поки цей рухомий диск обернеться на кут α/2 і опустить голку в ґрунт в умовах, коли справа (або зліва) не діють голки сусідніх дисків. Тим самим можна добитися поліпшення дії (тобто підвищення рівномірності дії) голок на ґрунт. В основу корисної моделі поставлена задача шляхом зміни конструкції голчатої борони добитися підвищення рівномірності дії голок на поверхню ґрунту. Поставлена задача вирішується тим, що дводискова голчата борона, яка містить раму, розміщені на ній маточини і диски із закріпленими на них голками, відповідно до корисної моделі, що заявляється, один з кожних двох дисків, що знаходяться поряд, з голками повернений вперед або назад щодо іншого диска, що знаходиться поряд, на половину кута між двома сусіднім голками, а кожна пара дисків закріплена на одній загальній для них маточині. Дводискова голчата борона в схематичному вигляді зображена на приведених кресленнях, де на фіг. 1 приведений вигляд збоку на дводискову голчату борону, на фіг. 2 показаний вигляд спереду на дводискову голчату борону, а на фіг. 3 показано положення на полі точок, що зображають здійснені проколи її поверхні голками лівого правого дисків, з них на фіг. 3, а показано розташування проколів ґрунту, зроблених голками лівого диска, а на фіг. 3, б показано розташування проколів ґрунту, зроблених голками правого диска. Дводискова голчата борона містить раму 1, вал 2, маточину 3, лівий диск 4, правий диск 5 і голку 6. Маточина 3 виконана у вигляді втулки, до якої жорстко приєднуються круглі диски, лівий 4 і правий 5. У торцях диска лівого 4 і правого 5 просвердлені по 12 отворів на рівній відстані один від одного, в яких нарізана різьба. У ці отвори угвинчуються голки 6, які стопоряться гвинтами 7. При жорсткому з'єднанні маточини 3 з дисками 4 і 5 диск 4 встановлюється із зміщенням на кут α/2 (вперед або назад) порівняно з положенням диска 5. Дводискова голчата борона працює таким чином. При знаходженні агрегату, у тому числі і голок, на полі, вказані голки під дією ваги машини, що тисне на них, проколюють ґрунт і заглиблюються в нього. При русі агрегату нижні кінці голок залишаються в ґрунті, а самі диски з голками обертаються і проколюють ґрунт на шляху їх руху. Таким чином виконується робота агрегату. Джерела інформації: 1. П.М. Заїка. Теорія сільськогосподарських машин. - Харків: "ОКО", 2001. - Том 1. Частина 1.- С. 303-306. 2. Кравчук В., Хайлис Г., Шевчук В. О качении дисков игольчатой бороны при перемещении по поверхности почвы // Техніка і технології АПК, 2011. - № 10. - С. 23-25. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дводискова голчата борона, що містить раму і розміщені на ній маточини і диски із закріпленими на них голками, яка відрізняється тим, що один з кожних двох дисків, що знаходяться поряд, з голками повернутий щодо іншого диска, що знаходиться поряд, на половину кута між двома сусідніми голками, а кожна пара дисків закріплена на одній загальній для них маточині. 1 UA 82771 U 2 UA 82771 U 3 UA 82771 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
