Дискова борона

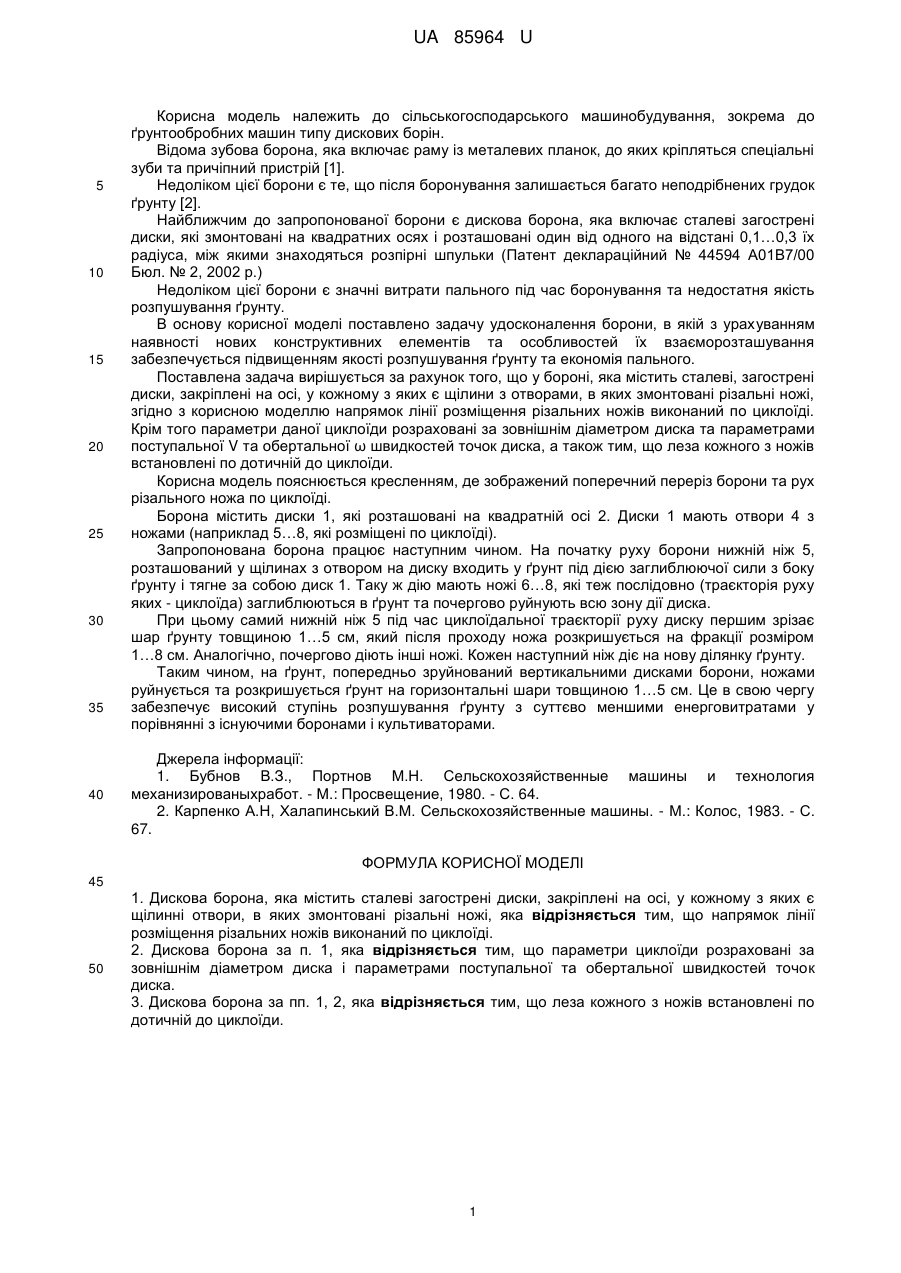

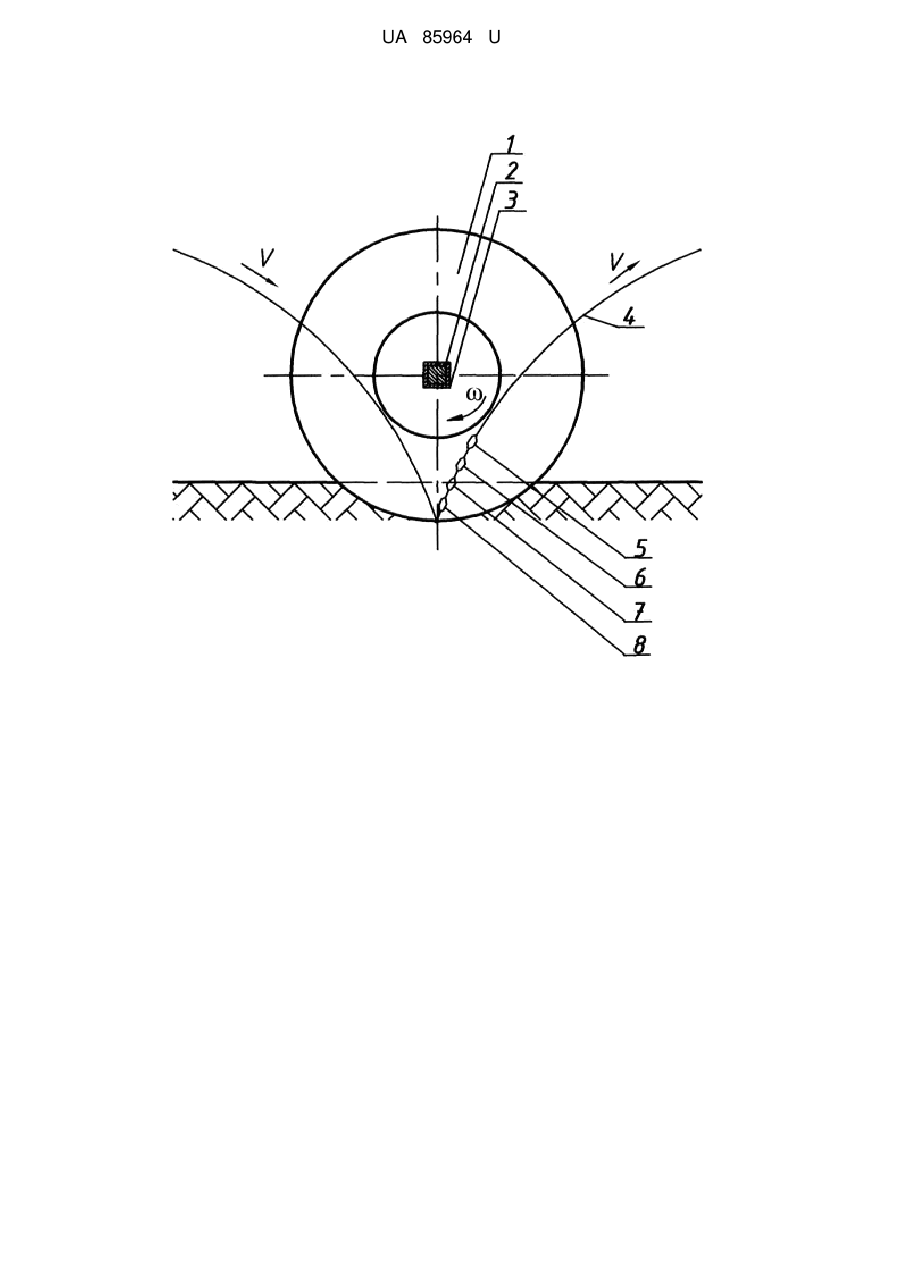

Реферат: Дискова борона містить сталеві загострені диски, закріплені на осі, у кожному з яких є щілинні отвори, в яких змонтовані різальні ножі. Напрямок лінії розміщення різальних ножів виконаний по циклоїді. UA 85964 U (12) UA 85964 U UA 85964 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних машин типу дискових борін. Відома зубова борона, яка включає раму із металевих планок, до яких кріпляться спеціальні зуби та причіпний пристрій [1]. Недоліком цієї борони є те, що після боронування залишається багато неподрібнених грудок ґрунту [2]. Найближчим до запропонованої борони є дискова борона, яка включає сталеві загострені диски, які змонтовані на квадратних осях і розташовані один від одного на відстані 0,1…0,3 їх радіуса, між якими знаходяться розпірні шпульки (Патент деклараційний № 44594 А01В7/00 Бюл. № 2, 2002 р.) Недоліком цієї борони є значні витрати пального під час боронування та недостатня якість розпушування ґрунту. В основу корисної моделі поставлено задачу удосконалення борони, в якій з урахуванням наявності нових конструктивних елементів та особливостей їх взаєморозташування забезпечується підвищенням якості розпушування ґрунту та економія пального. Поставлена задача вирішується за рахунок того, що у бороні, яка містить сталеві, загострені диски, закріплені на осі, у кожному з яких є щілини з отворами, в яких змонтовані різальні ножі, згідно з корисною моделлю напрямок лінії розміщення різальних ножів виконаний по циклоїді. Крім того параметри даної циклоїди розраховані за зовнішнім діаметром диска та параметрами поступальної V та обертальної ω швидкостей точок диска, а також тим, що леза кожного з ножів встановлені по дотичній до циклоїди. Корисна модель пояснюється кресленням, де зображений поперечний переріз борони та рух різального ножа по циклоїді. Борона містить диски 1, які розташовані на квадратній осі 2. Диски 1 мають отвори 4 з ножами (наприклад 5…8, які розміщені по циклоїді). Запропонована борона працює наступним чином. На початку руху борони нижній ніж 5, розташований у щілинах з отвором на диску входить у ґрунт під дією заглиблюючої сили з боку ґрунту і тягне за собою диск 1. Таку ж дію мають ножі 6…8, які теж послідовно (траєкторія руху яких - циклоїда) заглиблюються в ґрунт та почергово руйнують всю зону дії диска. При цьому самий нижній ніж 5 під час циклоїдальної траєкторії руху диску першим зрізає шар ґрунту товщиною 1…5 см, який після проходу ножа розкришується на фракції розміром 1…8 см. Аналогічно, почергово діють інші ножі. Кожен наступний ніж діє на нову ділянку ґрунту. Таким чином, на ґрунт, попередньо зруйнований вертикальними дисками борони, ножами руйнується та розкришується ґрунт на горизонтальні шари товщиною 1…5 см. Це в свою чергу забезпечує високий ступінь розпушування ґрунту з суттєво меншими енерговитратами у порівнянні з існуючими боронами і культиваторами. Джерела інформації: 1. Бубнов В.З., Портнов М.Н. Сельскохозяйственные машины и технология механизированыхработ. - М.: Просвещение, 1980. - С. 64. 2. Карпенко А.Н, Халапинський В.М. Сельскохозяйственные машины. - М.: Колос, 1983. - С. 67. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Дискова борона, яка містить сталеві загострені диски, закріплені на осі, у кожному з яких є щілинні отвори, в яких змонтовані різальні ножі, яка відрізняється тим, що напрямок лінії розміщення різальних ножів виконаний по циклоїді. 2. Дискова борона за п. 1, яка відрізняється тим, що параметри циклоїди розраховані за зовнішнім діаметром диска і параметрами поступальної та обертальної швидкостей точок диска. 3. Дискова борона за пп. 1, 2, яка відрізняється тим, що леза кожного з ножів встановлені по дотичній до циклоїди. 1 UA 85964 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
