Валковий млин

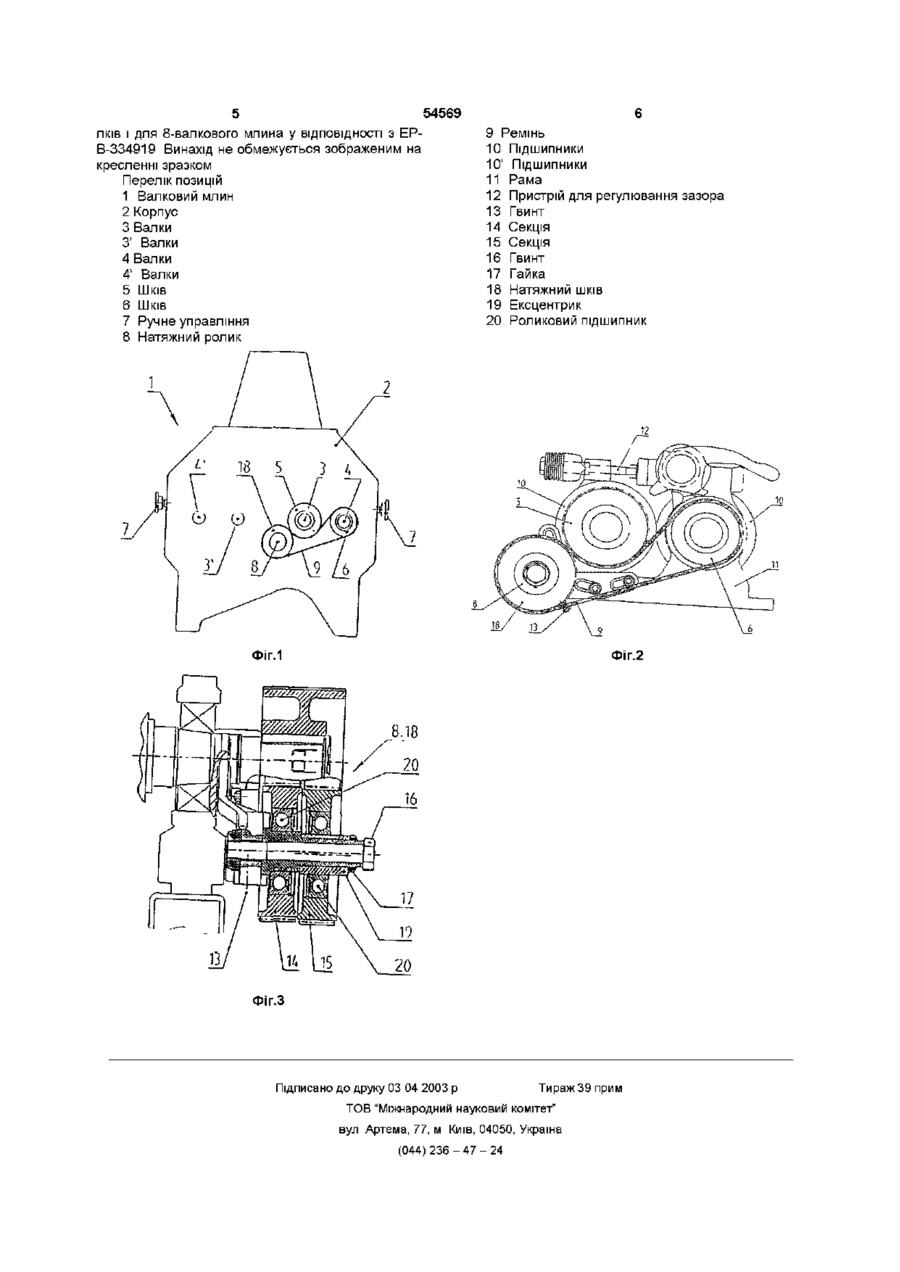

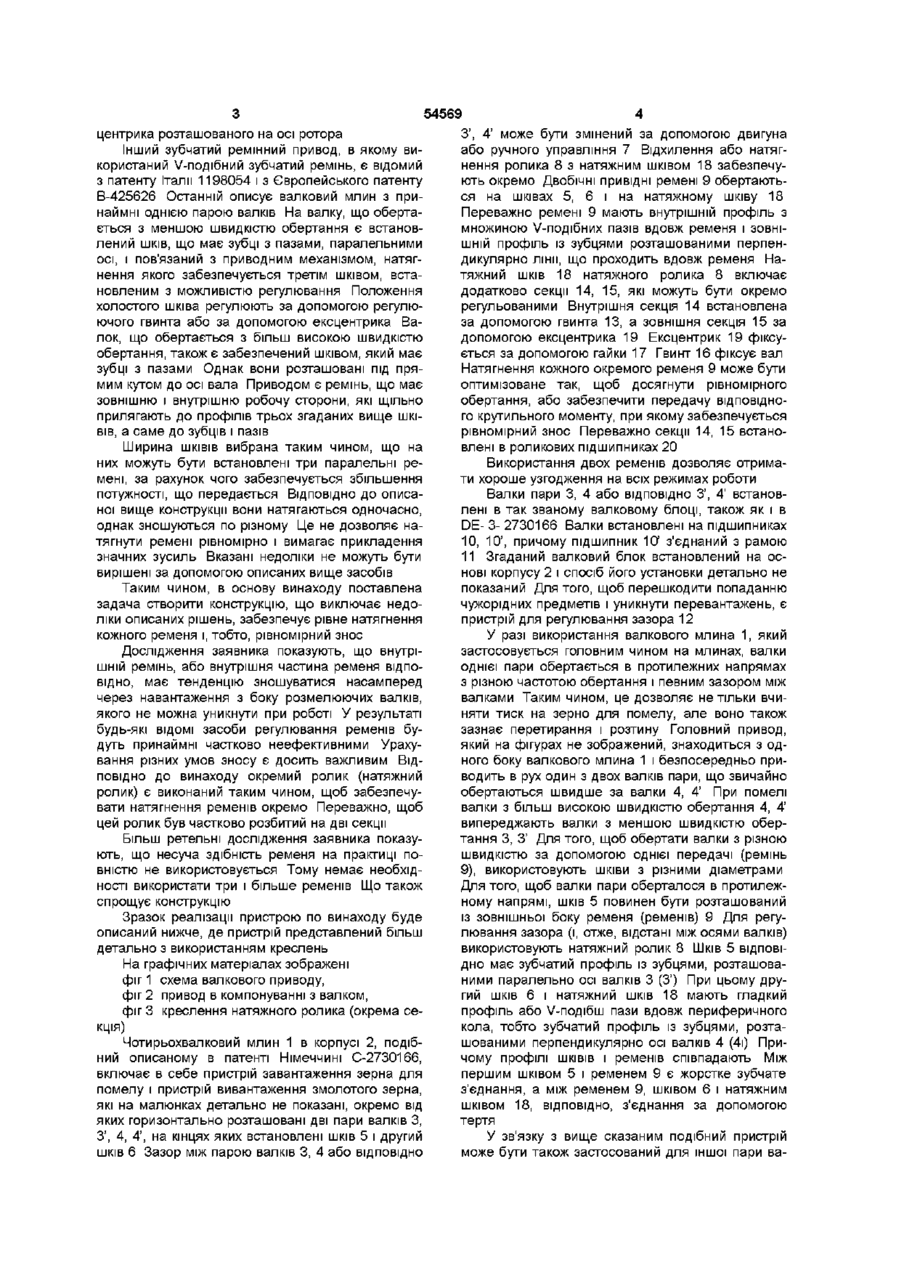

1 Валковий млин для помелу зерна в муку, крупи, висівок і інших подібних продуктів, який містить пари валків (З, 3', 4, 4'), встановлених в корпусі (2), які зв'язані з пристроєм завантаження зерна для помелу і пристроєм вивантаження змолотого зерна, пристрій для регулювання зазору між валками, в якому валки з більш високою швидкістю обертання (4, 4') зв'язані з приводом безпосередньо, а валки з меншою швидкістю обертання (З, З'), з можливістю регулювання швидкості обертання, зв'язані з передачею, який, зокрема, включає ремені (9), відхиляючий або натяжний ролик (8) з натяжним шківом (18) і виконаний таким чином, що ремінь або ремені (9) контактує з натяжним шківом (18), а також охоплює другий шків (6) більш ніж на 180° і перший шків (5) менш ніж на 180°, а натяжний шків (18) може бути регульованим, який відрізняється тим, що натяжний шків (18) має дві секції (14, 15), що включають елементи (13, 17, 19) для роздільного регулювання/натягнення секцій (14, 15) 2 Валковий млин за п 1, який відрізняється тим, що валковий млин (1) є 4- або 8- валковим млином 3 Валковий млин за п 1. який відрізняється тим, що зовнішня секція (15) встановлена за допомогою ексцентрика (19) О Винахід відноситься до валкового млина для помелу зерна і подібних зерну продуктів в муку, крупи, продукти подібні висівкам і т д Зокрема, винахід відноситься до приводу валків млина, який включає принаймні одну пару валків з гладкими поверхнями або з поверхнями, які мають жолоби Валковий млин для помелу зерна звичайно включає мінімум дві або чотири пари валків, як наприклад, валкові млини, що описані в DE-32730166 або в ЕР-В-334919 Валки валкової пари обертаються в протилежних напрямах з різною частотою обертання, роздрібнюють і розмелюють зерно Зазор між валками звичайно є регульованим Звичайно приводять в рух валки з більш високою швидкістю обертання, а для з'єднання з валками, що обертаються з меншою швидкістю обертання, використовують привод У таких конструкціях привод звичайно виконують у вигляді зубчатого механізму, який однак необхідно захищати від іржі, чинить великий шум і вимагає зміни зубчатих коліс для отримання різної міри помелу Утечи тривалого часу робляться спроби подолати недоліки зубчатого механізму за рахунок використання гладких або профільованих ременів Крім того розробляють конструкції з використанням Vподібних або клинових ременів, в основному таких, що мають зубчатий профіль з обох сторін (наприклад, в патенті США 3338107) з багатоклиновими зубчатими ременями (наприклад, типу TIMING-VEE) Патент Німеччини № 1107033, наприклад, описує комбінацію V-подібного зубчатого ременя з ременем, що має зубчату і клинову поверхню, які обертаються між трьома зубчатими шківами і приводять в рух ЗОВНІШНІЙ ШКІВ Патент Німеччини А-3304832 описує схоже рішення для валкового млина Двобічний зубчатий ремінь обертається на валкових шківах і одночасно охоплює шків приводний механізму і холостий шків Патент Англії А-1460628 описує ремінний привод для змінних швидкостей обертання з регульованим ведучим шківом для 2 ременів, який розташований на рухливій напрямної на важелі, що гойдається Будь-яка погрішність положення важеля може бути відкоректована за допомогою екс (О ю ю 54569 З', 4' може бути змінений за допомогою двигуна центрика розташованого на осі ротора або ручного управління 7 Відхилення або натягІнший зубчатий ремінний привод, в якому винення ролика 8 з натяжним шківом 18 забезпечукористаний V-подібний зубчатий ремінь, є відомий ють окремо Двобічні привідні ремені 9 обертаютьз патенту Італії 1198054 і з Європейського патенту ся на шківах 5, 6 і на натяжному шківу 18 В-425626 Останній описує валковий млин з приПереважно ремені 9 мають внутрішній профіль з наймні однією парою валків На валку, що обертамножиною V-подібних пазів вдовж ременя і ЗОВНІється з меншою швидкістю обертання є встановШНІЙ профіль із зубцями розташованими перпенлений шків, що має зубці з пазами, паралельними дикулярно лінії, що проходить вдовж ременя Наосі, і пов'язаний з приводним механізмом, натягтяжний шків 18 натяжного ролика 8 включає нення якого забезпечується третім шківом, встадодатково секції 14, 15, які можуть бути окремо новленим з можливістю регулювання Положення регульованими Внутрішня секція 14 встановлена холостого шківа регулюють за допомогою регулюза допомогою гвинта 13, а зовнішня секція 15 за ючого гвинта або за допомогою ексцентрика Вадопомогою ексцентрика 19 Ексцентрик 19 фіксулок, що обертається з більш високою швидкістю ється за допомогою гайки 17 Гвинт 16 фіксує вал обертання, також є забезпечений шківом, який маєНатягнення кожного окремого ременя 9 може бути зубці з пазами Однак вони розташовані під пряоптимізоване так, щоб досягнути рівномірного мим кутом до осі вала Приводом є ремінь, що має обертання, або забезпечити передачу ВІДПОВІДНОзовнішню і внутрішню робочу сторони, які щільно ГО крутильного моменту, при якому забезпечується прилягають до профілів трьох згаданих вище ШКІрівномірний знос Переважно секції 14, 15 встаноВІВ, а саме до зубців і пазів влені в роликових підшипниках 20 Ширина ШКІВІВ вибрана таким чином, що на них можуть бути встановлені три паралельні реВикористання двох ременів дозволяє отримамені, за рахунок чого забезпечується збільшення ти хороше узгодження на всіх режимах роботи потужності, що передається ВІДПОВІДНО ДО описаВалки пари 3, 4 або ВІДПОВІДНО 3', 4' встановної вище конструкції вони натягаються одночасно, лені в так званому валковому блоці, також як і в однак зношуються по різному Це не дозволяє наDE- 3- 2730166 Валки встановлені на підшипниках тягнути ремені рівномірно і вимагає прикладення 10, 10', причому підшипник 10' з'єднаний з рамою значних зусиль Вказані недоліки не можуть бути 11 Згаданий валковий блок встановлений на освирішені за допомогою описаних вище засобів нові корпусу 2 і спосіб його установки детально не показаний Для того, щоб перешкодити попаданню Таким чином, в основу винаходу поставлена чужорідних предметів і уникнути перевантажень, є задача створити конструкцію, що виключає недопристрій для регулювання зазора 12 ліки описаних рішень, забезпечує рівне натягнення кожного ременя і, тобто, рівномірний знос У разі використання валкового млина 1, який застосовується головним чином на млинах, валки Дослідження заявника показують, що внутріоднієї пари обертається в протилежних напрямах шній ремінь, або внутрішня частина ременя ВІДПОз різною частотою обертання і певним зазором між ВІДНО, має тенденцію зношуватися насамперед валками Таким чином, це дозволяє не тільки вчичерез навантаження з боку розмелюючих валків, няти тиск на зерно для помелу, але воно також якого не можна уникнути при роботі У результаті зазнає перетирання і розтину Головний привод, будь-які ВІДОМІ засоби регулювання ременів буякий на фігурах не зображений, знаходиться з оддуть принаймні частково неефективними Урахуного боку валкового млина 1 і безпосередньо привання різних умов зносу є досить важливим ВІДводить в рух один з двох валків пари, що звичайно ПОВІДНО до винаходу окремий ролик (натяжний обертаються швидше за валки 4, 4' При помелі ролик) є виконаний таким чином, щоб забезпечувалки з більш високою швидкістю обертання 4, 4 вати натягнення ременів окремо Переважно, щоб випереджають валки з меншою швидкістю оберцей ролик був частково розбитий на дві секції тання З, З' Для того, щоб обертати валки з різною Більш ретельні дослідження заявника показушвидкістю за допомогою однієї передачі (ремінь ють, що несуча здібність ременя на практиці по9), використовують шківи з різними діаметрами вністю не використовується Тому немає необхідДля того, щоб валки пари оберталося в протилежності використати три і більше ременів Що також ному напрямі, шків 5 повинен бути розташований спрощує конструкцію із зовнішньої боку ременя (ременів) 9 Для регуЗразок реалізації пристрою по винаходу буде лювання зазора (і, отже, відстані між осями валків) описаний нижче, де пристрій представлений більш використовують натяжний ролик 8 Шків 5 ВІДПОВІдетально з використанням креслень ДНО має зубчатий профіль із зубцями, розташоваНа графічних матеріалах зображені ними паралельно осі валків З (З') При цьому друфіг 1 схема валкового приводу, гий шків 6 і натяжний шків 18 мають гладкий фіг 2 привод в компонуванні з валком, профіль або V-подібш пази вдовж периферичного фіг 3 креслення натяжного ролика (окрема секола, тобто зубчатий профіль із зубцями, розтакція) шованими перпендикулярно осі валків 4 (4і) ПриЧотирьохвалковий млин 1 в корпусі 2, подібчому профілі ШКІВІВ і ременів співпадають Між ний описаному в патенті Німеччині С-2730166, першим шківом 5 і ременем 9 є жорстке зубчате включає в себе пристрій завантаження зерна для з'єднання, а між ременем 9, шківом 6 і натяжним помелу і пристрій вивантаження змолотого зерна, шківом 18, ВІДПОВІДНО, з'єднання за допомогою які на малюнках детально не показані, окремо від тертя яких горизонтально розташовані дві пари валків З, З', 4, 4, на кінцях яких встановлені шків 5 і другий У зв'язку з вище сказаним подібний пристрій шків 6 Зазор між парою валків 3, 4 або ВІДПОВІДНО може бути також застосований для іншої пари ва 54569 лків і для 8-валкового млина у ВІДПОВІДНОСТІ З ЕРВ-334919 Винахід не обмежується зображеним на кресленні зразком Перелік позицій 1 Валковий млин 2 Корпус 3 Валки З' Валки 4 Валки 4' Валки 5 Шків 6 Шків 7 Ручне управління 8 Натяжний ролик 9 Ремінь 10 Підшипники 10' Підшипники 11 Рама 12 Пристрій для регулювання зазора 13 Гвинт 14 Секція 15 Секція 16 Гвинт 17 Гайка 18 Натяжний шків 19 Ексцентрик 20 Роликовий підшипник Фіг.1 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
