Універсальна електрична піч

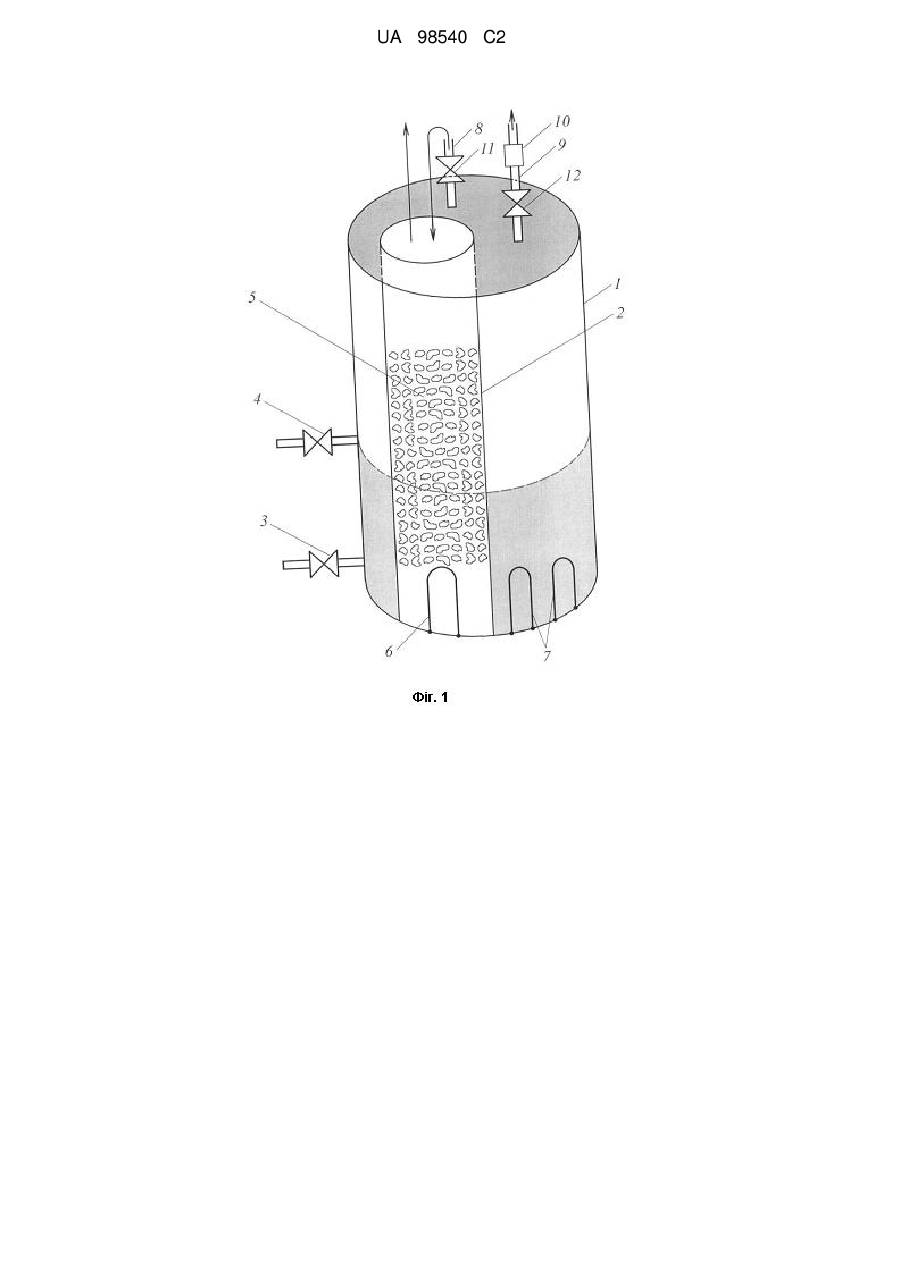

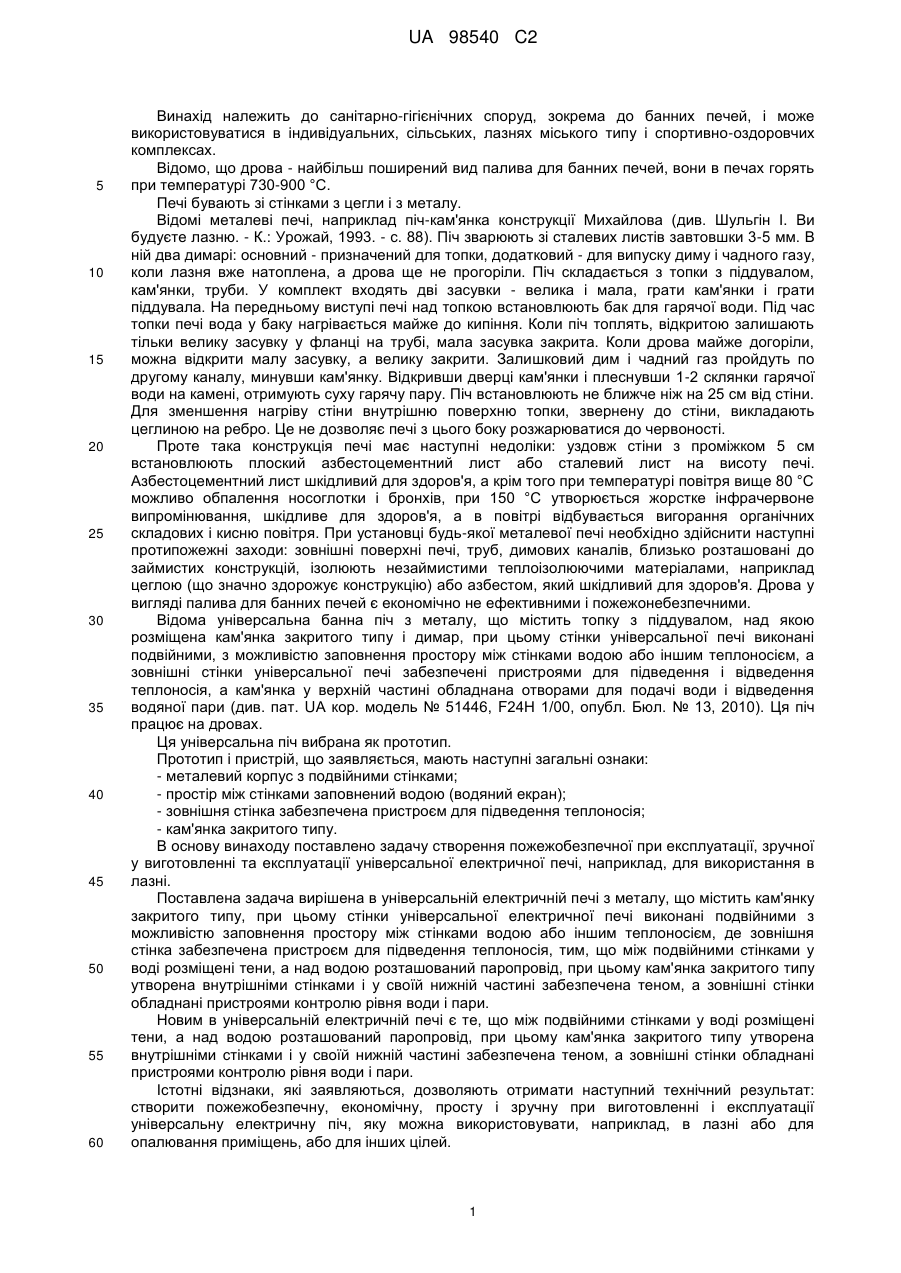

Реферат: Винахід належить до санітарно-гігієнічних споруд, зокрема до банних печей, і може використовуватися в індивідуальних лазнях і спортивно-оздоровчих комплексах. Універсальна електрична піч з металу має кам'янку закритого типу, стінки печі виконані подвійними з можливістю заповнення простору між ними водою. Зовнішня стінка має пристрій для підведення теплоносія. Між подвійними стінками у воді розміщені тени, а над водою розташований паропровід. Кам'янка утворена внутрішніми стінками і у своїй нижній частині має тен. На зовнішній стінці передбачені пристрої контролю рівня води і пари. Піч є простою у виготовленні, пожежобезпечна, зручна в експлуатації. UA 98540 C2 (12) UA 98540 C2 UA 98540 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до санітарно-гігієнічних споруд, зокрема до банних печей, і може використовуватися в індивідуальних, сільських, лазнях міського типу і спортивно-оздоровчих комплексах. Відомо, що дрова - найбільш поширений вид палива для банних печей, вони в печах горять при температурі 730-900 °С. Печі бувають зі стінками з цегли і з металу. Відомі металеві печі, наприклад піч-кам'янка конструкції Михайлова (див. Шульгін І. Ви будуєте лазню. - К.: Урожай, 1993. - с. 88). Піч зварюють зі сталевих листів завтовшки 3-5 мм. В ній два димарі: основний - призначений для топки, додатковий - для випуску диму і чадного газу, коли лазня вже натоплена, а дрова ще не прогоріли. Піч складається з топки з піддувалом, кам'янки, труби. У комплект входять дві засувки - велика і мала, грати кам'янки і грати піддувала. На передньому виступі печі над топкою встановлюють бак для гарячої води. Під час топки печі вода у баку нагрівається майже до кипіння. Коли піч топлять, відкритою залишають тільки велику засувку у фланці на трубі, мала засувка закрита. Коли дрова майже догоріли, можна відкрити малу засувку, а велику закрити. Залишковий дим і чадний газ пройдуть по другому каналу, минувши кам'янку. Відкривши дверці кам'янки і плеснувши 1-2 склянки гарячої води на камені, отримують суху гарячу пару. Піч встановлюють не ближче ніж на 25 см від стіни. Для зменшення нагріву стіни внутрішню поверхню топки, звернену до стіни, викладають цеглиною на ребро. Це не дозволяє печі з цього боку розжарюватися до червоності. Проте така конструкція печі має наступні недоліки: уздовж стіни з проміжком 5 см встановлюють плоский азбестоцементний лист або сталевий лист на висоту печі. Азбестоцементний лист шкідливий для здоров'я, а крім того при температурі повітря вище 80 °С можливо обпалення носоглотки і бронхів, при 150 °С утворюється жорстке інфрачервоне випромінювання, шкідливе для здоров'я, а в повітрі відбувається вигорання органічних складових і кисню повітря. При установці будь-якої металевої печі необхідно здійснити наступні протипожежні заходи: зовнішні поверхні печі, труб, димових каналів, близько розташовані до займистих конструкцій, ізолюють незаймистими теплоізолюючими матеріалами, наприклад цеглою (що значно здорожує конструкцію) або азбестом, який шкідливий для здоров'я. Дрова у вигляді палива для банних печей є економічно не ефективними і пожежонебезпечними. Відома універсальна банна піч з металу, що містить топку з піддувалом, над якою розміщена кам'янка закритого типу і димар, при цьому стінки універсальної печі виконані подвійними, з можливістю заповнення простору між стінками водою або іншим теплоносієм, а зовнішні стінки універсальної печі забезпечені пристроями для підведення і відведення теплоносія, а кам'янка у верхній частині обладнана отворами для подачі води і відведення водяної пари (див. пат. UА кор. модель № 51446, F24Н 1/00, опубл. Бюл. № 13, 2010). Ця піч працює на дровах. Ця універсальна піч вибрана як прототип. Прототип і пристрій, що заявляється, мають наступні загальні ознаки: - металевий корпус з подвійними стінками; - простір між стінками заповнений водою (водяний екран); - зовнішня стінка забезпечена пристроєм для підведення теплоносія; - кам'янка закритого типу. В основу винаходу поставлено задачу створення пожежобезпечної при експлуатації, зручної у виготовленні та експлуатації універсальної електричної печі, наприклад, для використання в лазні. Поставлена задача вирішена в універсальній електричній печі з металу, що містить кам'янку закритого типу, при цьому стінки універсальної електричної печі виконані подвійними з можливістю заповнення простору між стінками водою або іншим теплоносієм, де зовнішня стінка забезпечена пристроєм для підведення теплоносія, тим, що між подвійними стінками у воді розміщені тени, а над водою розташований паропровід, при цьому кам'янка закритого типу утворена внутрішніми стінками і у своїй нижній частині забезпечена теном, а зовнішні стінки обладнані пристроями контролю рівня води і пари. Новим в універсальній електричній печі є те, що між подвійними стінками у воді розміщені тени, а над водою розташований паропровід, при цьому кам'янка закритого типу утворена внутрішніми стінками і у своїй нижній частині забезпечена теном, а зовнішні стінки обладнані пристроями контролю рівня води і пари. Істотні відзнаки, які заявляються, дозволяють отримати наступний технічний результат: створити пожежобезпечну, економічну, просту і зручну при виготовленні і експлуатації універсальну електричну піч, яку можна використовувати, наприклад, в лазні або для опалювання приміщень, або для інших цілей. 1 UA 98540 C2 5 10 15 20 25 30 35 Універсальна електрична піч виконана у вигляді металевого циліндра з подвійними стінками (або іншої зручної форми, наприклад, з прямокутником в основі), які виконані з можливістю заповнення простору між стінками водою або іншим теплоносієм. Зовнішня стінка печі забезпечена пристроями для подачі і відведення теплоносія ( наприклад, води), а внутрішня стінка печі утворює кам'янку закритого типу, яка в нижній частині забезпечена теном, а зверху має отвори для пари. У просторі між стінками у воді розміщені тени, над водою, у верхній частині універсальної електричної печі розміщений паропровід, по якому пара надходить в кам'янку та у приміщення лазні. Усі тени підключені до автоматичного блока керування. На фіг. 1 наведений зовнішній вигляд універсальної електричної печі (вигляд збоку). На фіг. 2 наведений зовнішній вигляд універсальної електричної печі (вигляд зверху). Універсальна електрична піч має подвійні стінки - зовнішню 1 і внутрішню 2, які розташовані одна відносно другої з проміжком з можливістю заповнення його водою. Зовнішня стінка печі 1 забезпечена пристроями: для подачі води 3 і контролю рівня води 4. Внутрішня стінка 2 утворює кам'янку закритого типу 5, яка в нижній частині забезпечена теном 6. У просторі між стінками 1 і 2 у воді розміщені тени 7. Над водою розташований паропровід 8 для подачі пари в кам'янку закритого типу 5 та паропровід 9, забезпечений запобіжним клапаном 10 для подачі пари в приміщення лазні. Паропроводи 8 та 9 обладнані вентилями 11 та 12. Тени 7 та 8 підключені до автоматичного блока керування (на. фіг. 1, 2 не наведений). У верхній частині кам'янки 5 є отвори 13, крізь які пара надходить у приміщення лазні. Універсальна електрична піч працює таким чином: У простір між стінками 1 і 2 через пристрій 3 подають воду не вище за пристрій контролю рівня води 4. Подають електричний струм на тени 6 та 7, за допомогою автоматичного блока керування. Вода, що знаходиться усередині універсальної електричної печі, нагрівається і утворює пару, яка по паропроводу 8 прямує до кам'янки 5, а далі крізь отвір 13 у приміщення лазні. Пара, що утворюється над водою, по паропроводу 9 також прямує до кам'янки 5, а далі крізь отвір 13 у приміщення лазні. Вода нагрівається в універсальній електричній печі максимально до кипіння (100 °С), що не дозволяє зовні універсальної електричної печі нагрівати повітря вище за цю температуру. В результаті навколо універсальної електричної печі створюються комфортні для людини умови - низька температура повітря в приміщенні, де встановлена така піч, наявність пароповітряної суміші для парилки. На розігріті теном 6 каміння кам'янки 5 надходить пара, яка крізь отвір 13, що розміщений вверху кам'янки 5, виходить в приміщення, де встановлена універсальна електрична піч. Коли на універсальну електричну піч перестають подавати електричний струм, то вода, яка знаходиться усередині, остигаючи, просушує приміщення лазні. Універсальну електричну піч можна використовувати в трьох режимах: м'яка сауна, російська лазня, хамам. Універсальна електрична піч, що заявляється, пожежобезпечна, зручна у виготовленні, економічна в експлуатації, а при використанні створює комфортні умови для відвідувачів лазні. ФОРМУЛА ВИНАХОДУ 40 45 Універсальна електрична піч з металу, що містить кам'янку закритого типу, при цьому стінки універсальної електричної печі виконані подвійними з можливістю заповнення простору між стінками водою або іншим теплоносієм, де зовнішня стінка забезпечена пристроєм для підведення теплоносія, яка відрізняється тим, що між подвійними стінками у воді розміщені тени, а над водою розташований паропровід, кам'янка закритого типу утворена внутрішніми стінками і у своїй нижній частині забезпечена теном, а зовнішні стінки обладнані пристроями контролю рівня води і пари. 2 UA 98540 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
