Ковпак швидкісного сушіння

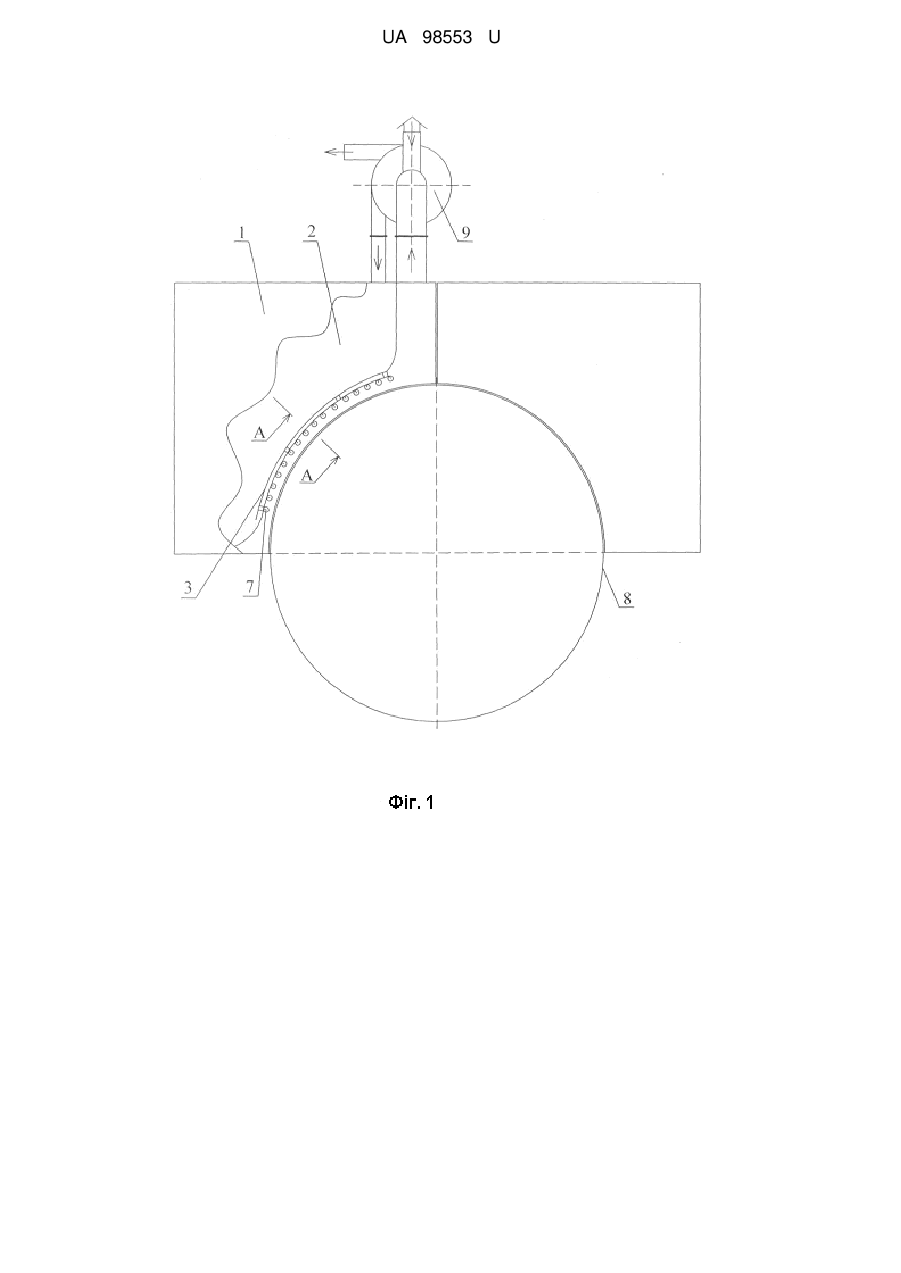

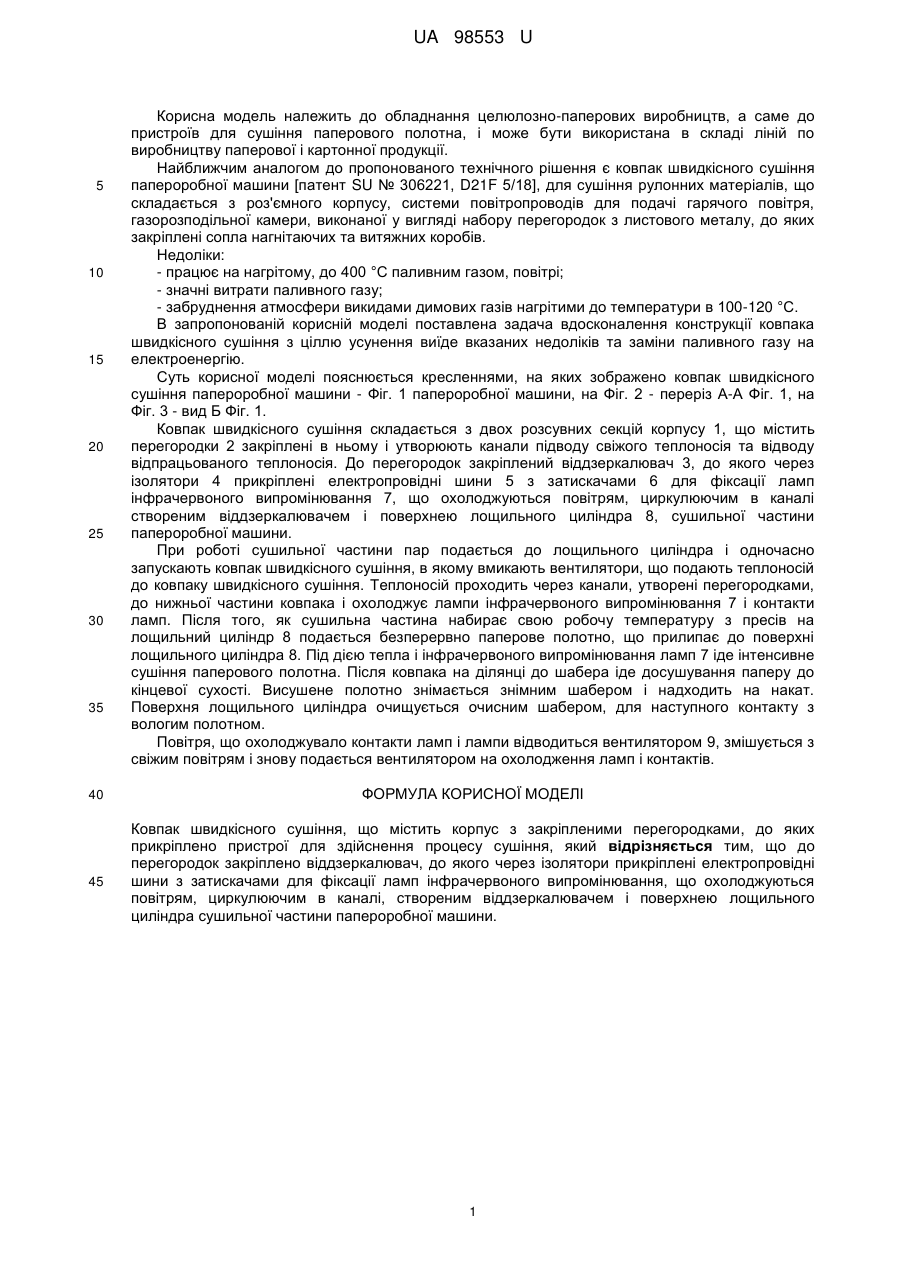

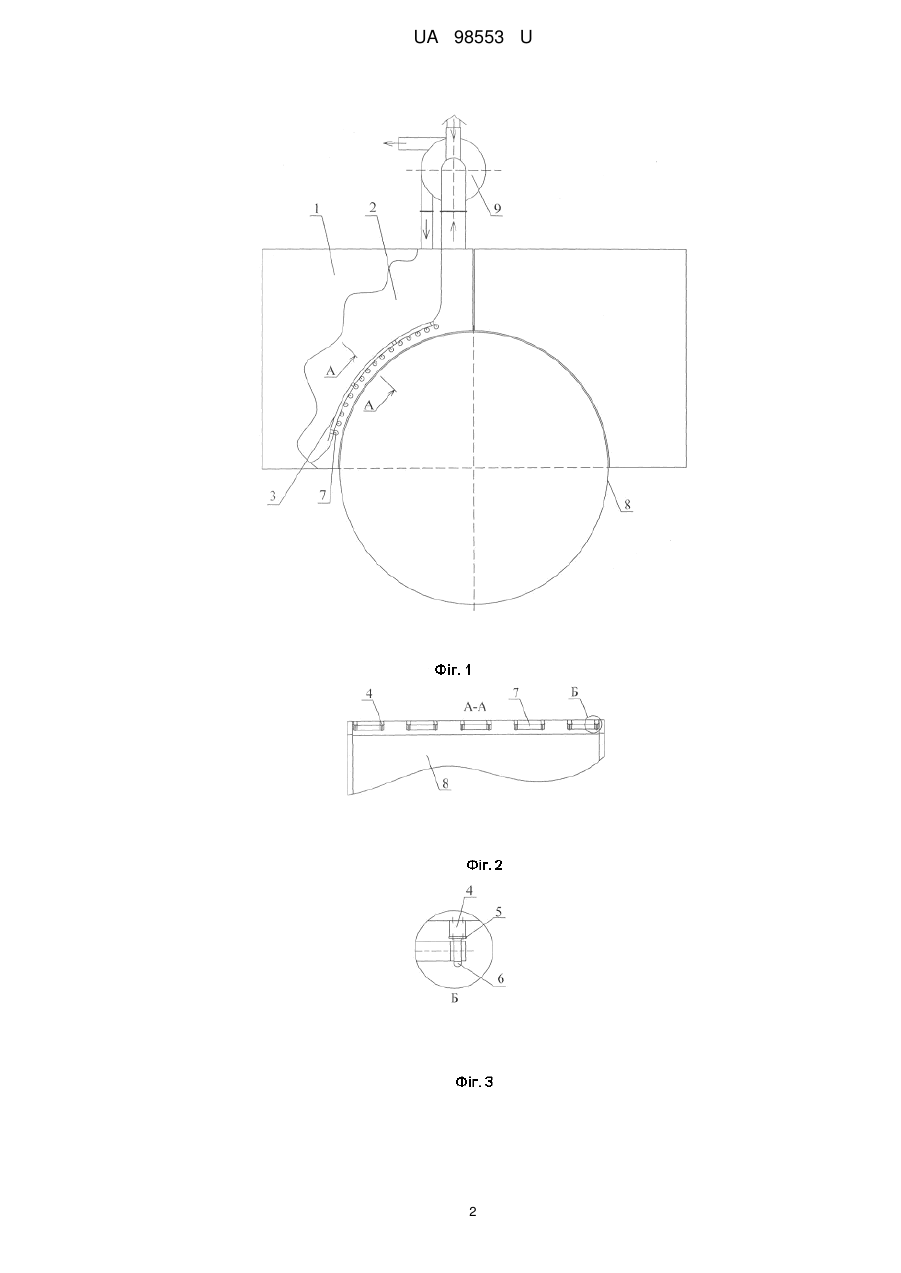

Реферат: Ковпак швидкісного сушіння містить корпус з закріпленими перегородками, до яких прикріплено пристрої для здійснення процесу сушіння. До перегородок закріплено віддзеркалювач, до якого через ізолятори прикріплені електропровідні шини з затискачами для фіксації ламп інфрачервоного випромінювання, що охолоджуються повітрям, циркулюючим в каналі, створеним віддзеркалювачем і поверхнею лощильного циліндра сушильної частини папероробної машини. UA 98553 U (54) КОВПАК ШВИДКІСНОГО СУШІННЯ UA 98553 U UA 98553 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання целюлозно-паперових виробництв, а саме до пристроїв для сушіння паперового полотна, і може бути використана в складі ліній по виробництву паперової і картонної продукції. Найближчим аналогом до пропонованого технічного рішення є ковпак швидкісного сушіння папероробної машини [патент SU № 306221, D21F 5/18], для сушіння рулонних матеріалів, що складається з роз'ємного корпусу, системи повітропроводів для подачі гарячого повітря, газорозподільної камери, виконаної у вигляді набору перегородок з листового металу, до яких закріплені сопла нагнітаючих та витяжних коробів. Недоліки: - працює на нагрітому, до 400 °C паливним газом, повітрі; - значні витрати паливного газу; - забруднення атмосфери викидами димових газів нагрітими до температури в 100-120 °C. В запропонованій корисній моделі поставлена задача вдосконалення конструкції ковпака швидкісного сушіння з ціллю усунення виїде вказаних недоліків та заміни паливного газу на електроенергію. Суть корисної моделі пояснюється кресленнями, на яких зображено ковпак швидкісного сушіння папероробної машини - Фіг. 1 папероробної машини, на Фіг. 2 - переріз А-А Фіг. 1, на Фіг. 3 - вид Б Фіг. 1. Ковпак швидкісного сушіння складається з двох розсувних секцій корпусу 1, що містить перегородки 2 закріплені в ньому і утворюють канали підводу свіжого теплоносія та відводу відпрацьованого теплоносія. До перегородок закріплений віддзеркалювач 3, до якого через ізолятори 4 прикріплені електропровідні шини 5 з затискачами 6 для фіксації ламп інфрачервоного випромінювання 7, що охолоджуються повітрям, циркулюючим в каналі створеним віддзеркалювачем і поверхнею лощильного циліндра 8, сушильної частини папероробної машини. При роботі сушильної частини пар подається до лощильного циліндра і одночасно запускають ковпак швидкісного сушіння, в якому вмикають вентилятори, що подають теплоносій до ковпаку швидкісного сушіння. Теплоносій проходить через канали, утворені перегородками, до нижньої частини ковпака і охолоджує лампи інфрачервоного випромінювання 7 і контакти ламп. Після того, як сушильна частина набирає свою робочу температуру з пресів на лощильний циліндр 8 подається безперервно паперове полотно, що прилипає до поверхні лощильного циліндра 8. Під дією тепла і інфрачервоного випромінювання ламп 7 іде інтенсивне сушіння паперового полотна. Після ковпака на ділянці до шабера іде досушування паперу до кінцевої сухості. Висушене полотно знімається знімним шабером і надходить на накат. Поверхня лощильного циліндра очищується очисним шабером, для наступного контакту з вологим полотном. Повітря, що охолоджувало контакти ламп і лампи відводиться вентилятором 9, змішується з свіжим повітрям і знову подається вентилятором на охолодження ламп і контактів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ковпак швидкісного сушіння, що містить корпус з закріпленими перегородками, до яких прикріплено пристрої для здійснення процесу сушіння, який відрізняється тим, що до перегородок закріплено віддзеркалювач, до якого через ізолятори прикріплені електропровідні шини з затискачами для фіксації ламп інфрачервоного випромінювання, що охолоджуються повітрям, циркулюючим в каналі, створеним віддзеркалювачем і поверхнею лощильного циліндра сушильної частини папероробної машини. 1 UA 98553 U 2 UA 98553 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
