Спосіб кування дисків

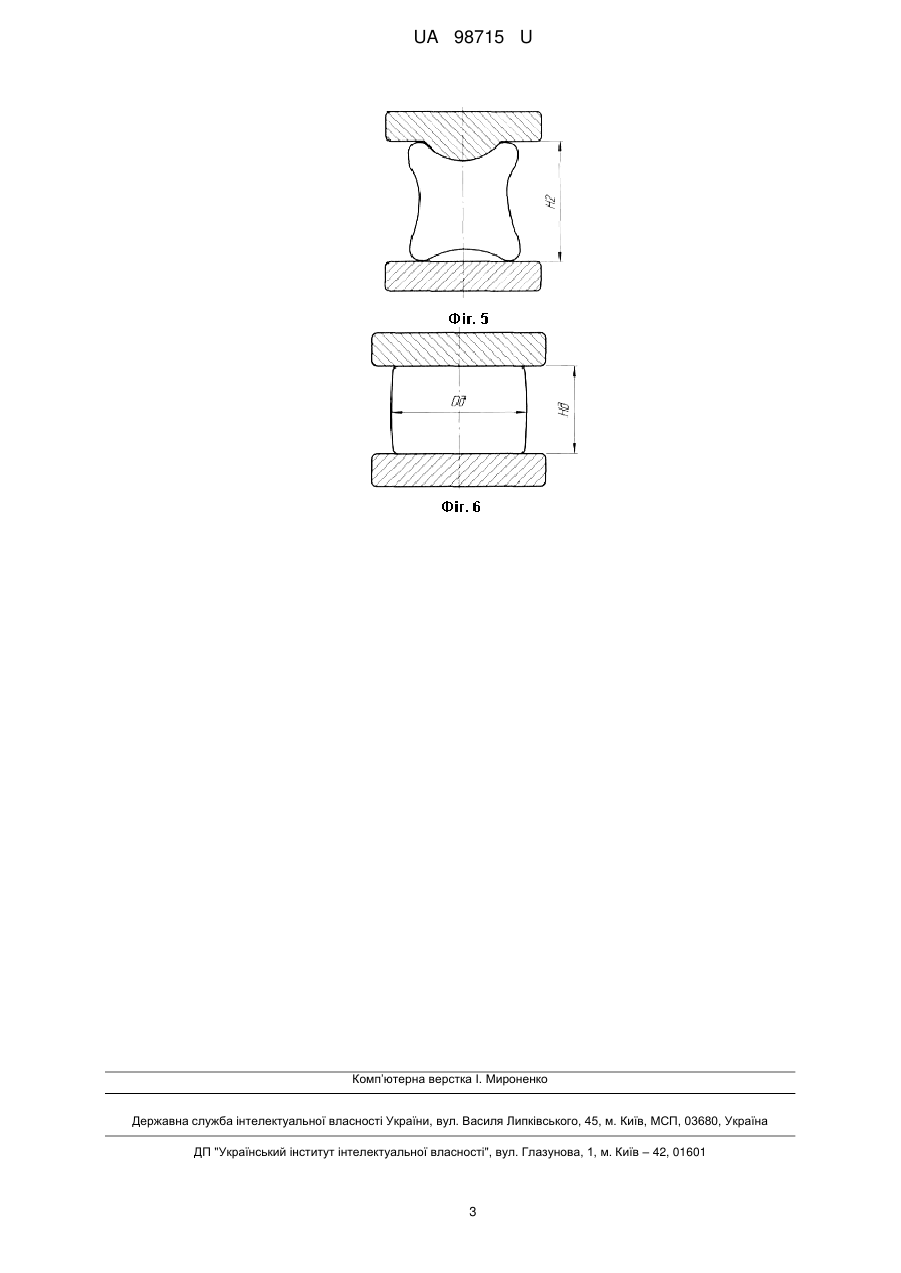

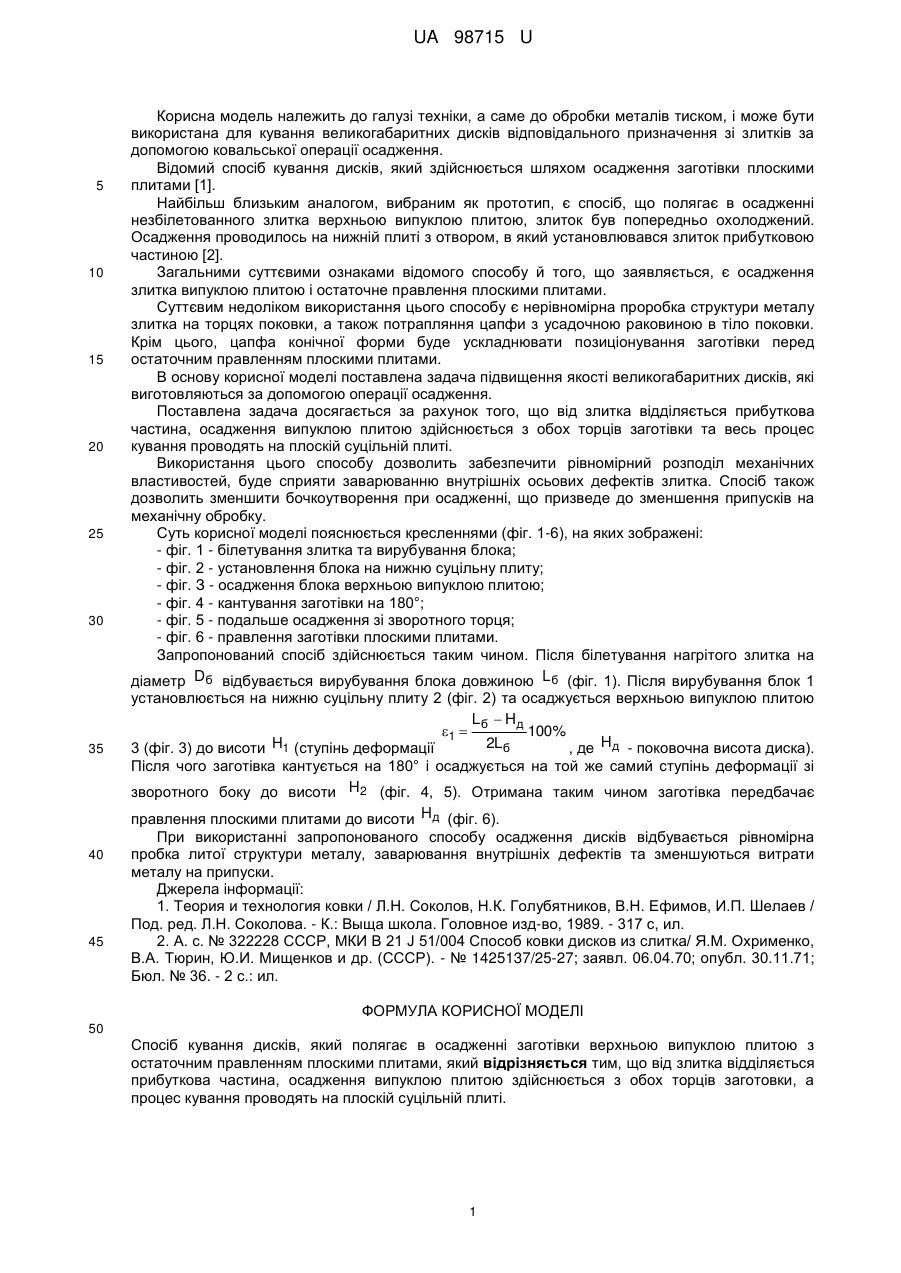

Реферат: Спосіб кування дисків полягає в осадженні заготівки верхньою випуклою плитою з остаточним правленням плоскими плитами. Від злитка відділяють прибуткову частину. Осадження випуклою плитою здійснюють з обох торців заготовки. Процес кування проводять на плоскій суцільній плиті. UA 98715 U (54) СПОСІБ КУВАННЯ ДИСКІВ UA 98715 U UA 98715 U 5 10 15 20 25 30 35 Корисна модель належить до галузі техніки, а саме до обробки металів тиском, і може бути використана для кування великогабаритних дисків відповідального призначення зі злитків за допомогою ковальської операції осадження. Відомий спосіб кування дисків, який здійснюється шляхом осадження заготівки плоскими плитами [1]. Найбільш близьким аналогом, вибраним як прототип, є спосіб, що полягає в осадженні незбілетованного злитка верхньою випуклою плитою, злиток був попередньо охолоджений. Осадження проводилось на нижній плиті з отвором, в який установлювався злиток прибутковою частиною [2]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є осадження злитка випуклою плитою і остаточне правлення плоскими плитами. Суттєвим недоліком використання цього способу є нерівномірна проробка структури металу злитка на торцях поковки, а також потрапляння цапфи з усадочною раковиною в тіло поковки. Крім цього, цапфа конічної форми буде ускладнювати позиціонування заготівки перед остаточним правленням плоскими плитами. В основу корисної моделі поставлена задача підвищення якості великогабаритних дисків, які виготовляються за допомогою операції осадження. Поставлена задача досягається за рахунок того, що від злитка відділяється прибуткова частина, осадження випуклою плитою здійснюється з обох торців заготівки та весь процес кування проводять на плоскій суцільній плиті. Використання цього способу дозволить забезпечити рівномірний розподіл механічних властивостей, буде сприяти заварюванню внутрішніх осьових дефектів злитка. Спосіб також дозволить зменшити бочкоутворення при осадженні, що призведе до зменшення припусків на механічну обробку. Суть корисної моделі пояснюється кресленнями (фіг. 1-6), на яких зображені: - фіг. 1 - білетування злитка та вирубування блока; - фіг. 2 - установлення блока на нижню суцільну плиту; - фіг. З - осадження блока верхньою випуклою плитою; - фіг. 4 - кантування заготівки на 180°; - фіг. 5 - подальше осадження зі зворотного торця; - фіг. 6 - правлення заготівки плоскими плитами. Запропонований спосіб здійснюється таким чином. Після білетування нагрітого злитка на діаметр Dб відбувається вирубування блока довжиною L б (фіг. 1). Після вирубування блок 1 установлюється на нижню суцільну плиту 2 (фіг. 2) та осаджується верхньою випуклою плитою L б  Hд 1  100% 2L б 3 (фіг. 3) до висоти H1 (ступінь деформації , де H д - поковочна висота диска). Після чого заготівка кантується на 180° і осаджується на той же самий ступінь деформації зі зворотного боку до висоти H2 (фіг. 4, 5). Отримана таким чином заготівка передбачає правлення плоскими плитами до висоти H д (фіг. 6). 40 45 При використанні запропонованого способу осадження дисків відбувається рівномірна пробка литої структури металу, заварювання внутрішніх дефектів та зменшуються витрати металу на припуски. Джерела інформації: 1. Теория и технология ковки / Л.Н. Соколов, Н.К. Голубятников, В.Н. Ефимов, И.П. Шелаев / Под. ред. Л.Н. Соколова. - К.: Выща школа. Головное изд-во, 1989. - 317 с, ил. 2. А. с. № 322228 СССР, МКИ В 21 J 51/004 Способ ковки дисков из слитка/ Я.М. Охрименко, В.А. Тюрин, Ю.И. Мищенков и др. (СССР). - № 1425137/25-27; заявл. 06.04.70; опубл. 30.11.71; Бюл. № 36. - 2 с.: ил. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб кування дисків, який полягає в осадженні заготівки верхньою випуклою плитою з остаточним правленням плоскими плитами, який відрізняється тим, що від злитка відділяється прибуткова частина, осадження випуклою плитою здійснюється з обох торців заготовки, а процес кування проводять на плоскій суцільній плиті. 1 UA 98715 U 3 UA 98715 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
