Пристрій для підготовки картонних боковинок фігурної палітурки

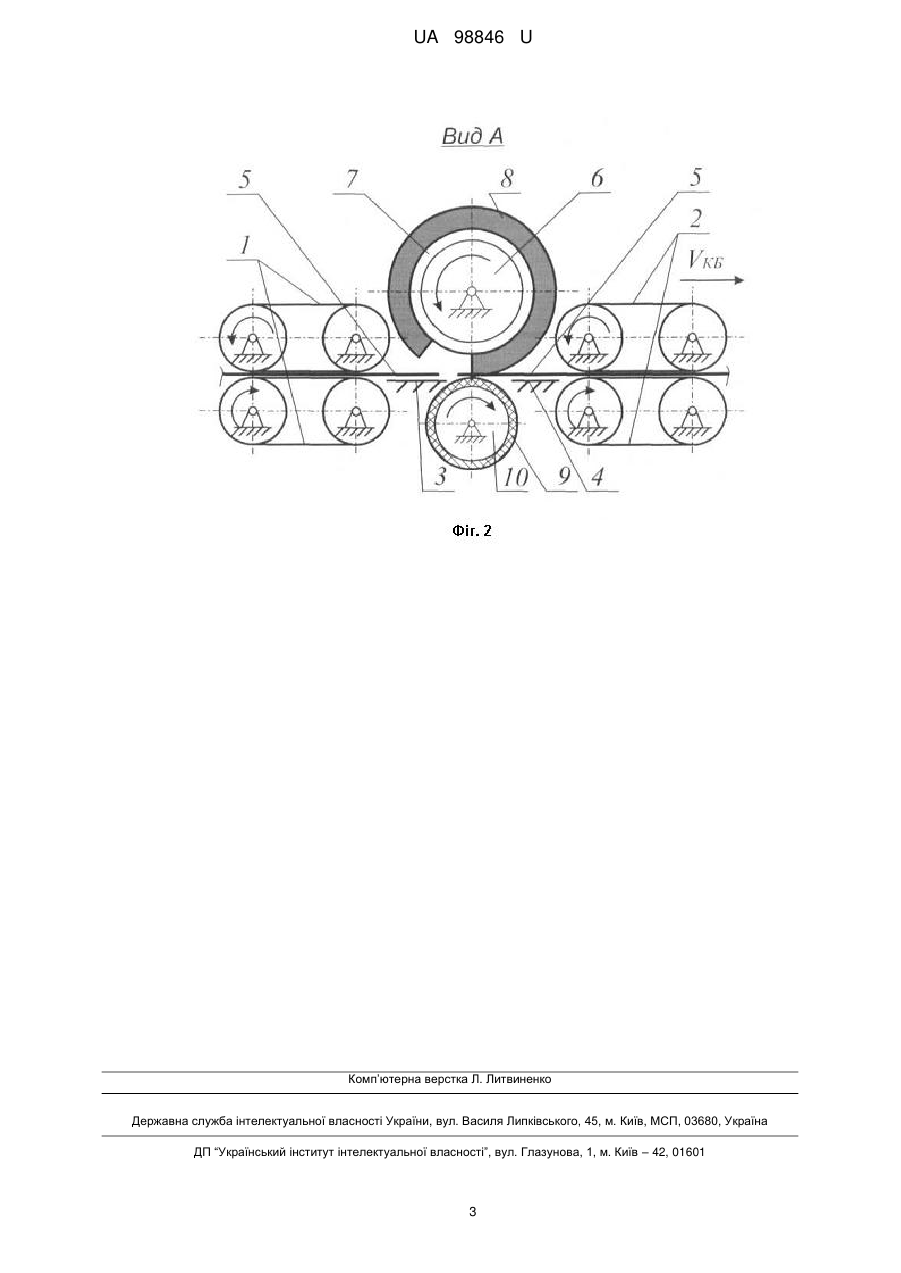

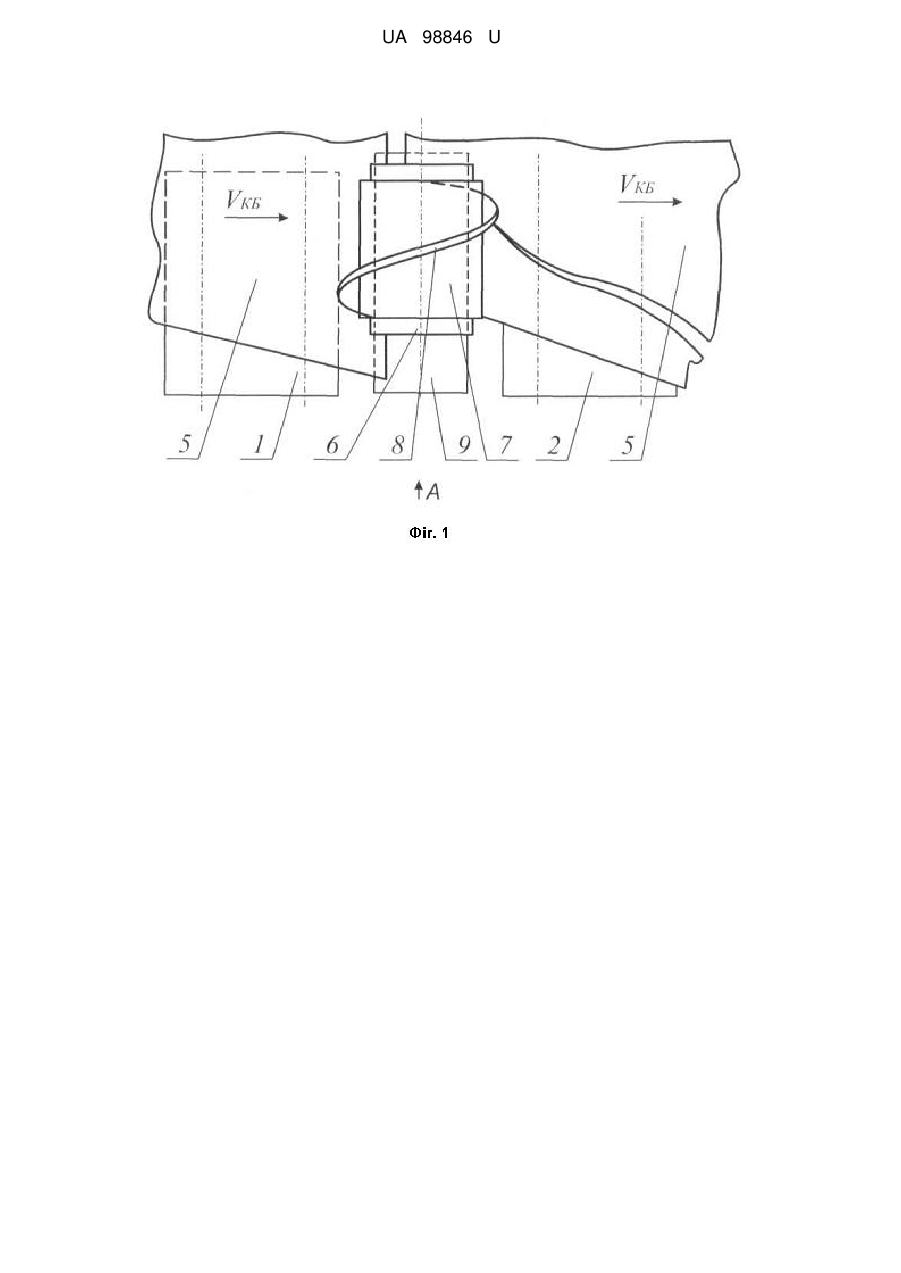

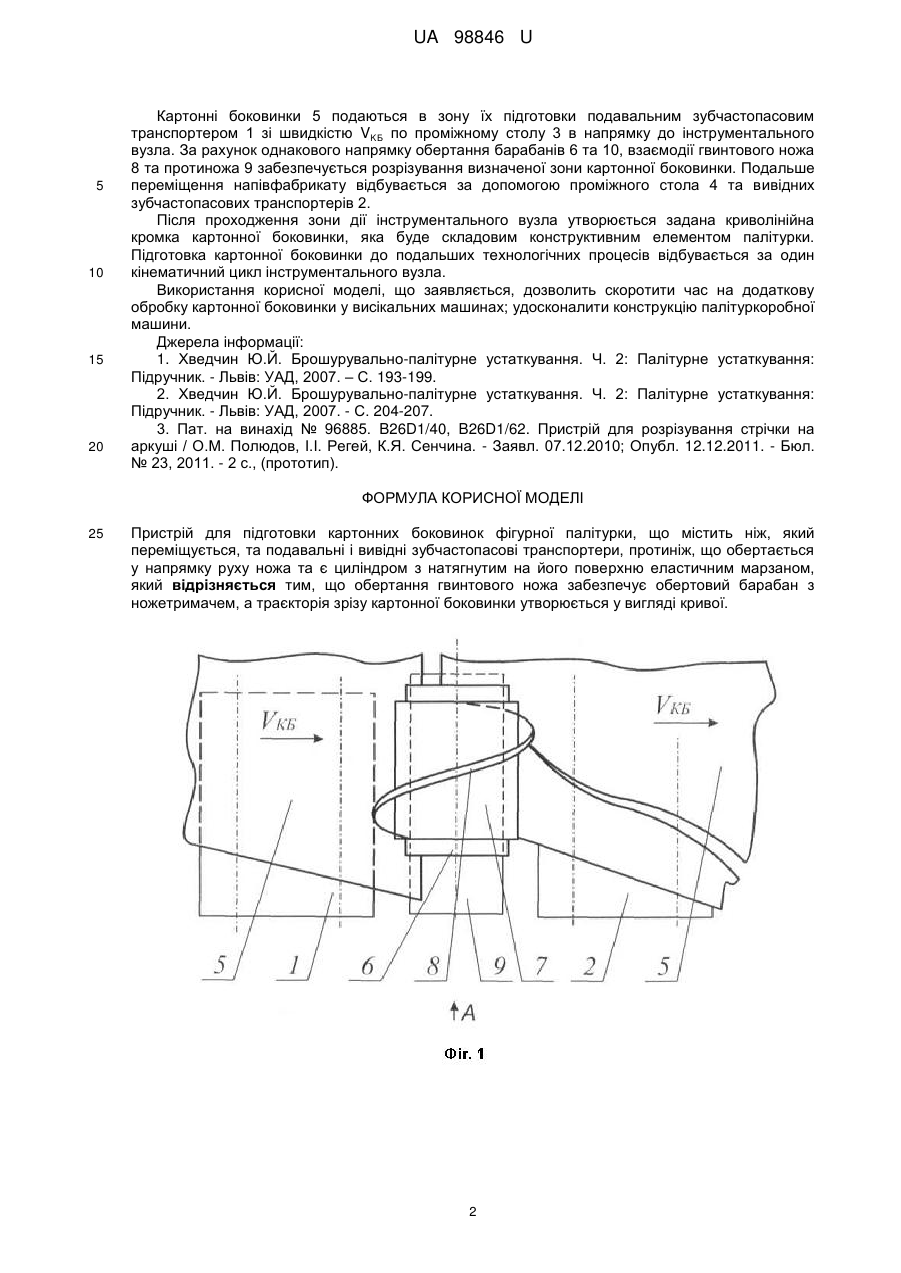

Реферат: Пристрій для підготовки картонних боковинок фігурної палітурки містить ніж, який переміщується, та подавальні і вивідні зубчастопасові транспортери, протиніж, що обертається у напрямку руху ножа та є циліндром з натягнутим на його поверхню еластичним марзаном. Обертання гвинтового ножа забезпечує обертовий барабан з ножетримачем, а траєкторія зрізу картонної боковинки утворюється у вигляді кривої. UA 98846 U (12) UA 98846 U UA 98846 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі поліграфії, а саме - до брошурувально-палітурного виробництва, і може бути реалізована на підприємствах, які випускають книжкову продукцію. Відома конструкція палітурки типу 7 для підручників та художніх видань, що складається з таких деталей: двох картонних боковинок, відставу і покривного матеріалу [1]. Всі елементи, крім гнучкого відставу, подаються в машину у підготовленому вигляді. Картонні боковинки мають визначену геометричну форму. Через визначені прямокутні форми конструкцій палітурок технологічно не передбачено виготовлення криволінійної палітурки. А особливо, коли потрібно підготувати до неї такий комплектуючий елемент як картонну боковинку. Відома технологічна схема палітуркоробної машини [2], що містить магазин із завантаженим у ньому картонними боковинками, дном якого служить стрічковий транспортер. Відокремлення і подача картонних боковинок відбувається за рахунок періодичного реверсивного зміщення стрічкового транспортера та взаємодії системи присосів і відокремлювача роздувача. Тягнучими валиками картонні боковинки передаються у вирівнювальний пристрій, де відбувається їх автоматичне вирівнювання за передньою і боковою крайками. Вирівняна картонна боковинка за допомогою прискорювальних роликів, що працюють циклічно, передається у зубчастопасовий транспортер для транспортування у клейову секцію. Недоліком машини є: - неможливість обробки картонних боковинок для фігурної палітурки в одній технологічній лінії машини; - залучення для підготовки картонних боковинок окремих висікальних машин; - недостатня продуктивність роботи устаткування за рахунок складності виготовлення конструктивних елементів фігурної палітурки. Відомий пристрій для розрізування стрічки на аркуші [3]. Пристрій містить ніж, що обертається, та засіб подачі стрічки у зону різання. Технологічний процес розрізування реалізується обертанням рухомого ножа, що забезпечує кривошип, шарнірно з'єднаний з кулісою. Куліса є кривошипом повнообертового чотириланковика, кривошип шарнірно з'єднаний з шатуном, до якого жорстко прикріплений рухомий ніж, і додатково містить протиніж, який обертається у напрямку руху ножа. Протиніж є циліндром з натягнутим на його поверхню еластичним марзаном. В основу корисної моделі поставлена задача підвищення рівня зовнішнього оформлення та удосконалення технології виготовлення фігурних палітурок з метою забезпечення конкурентоспроможності майбутнього книжкового видання, зручності у користуванні, міцності і довговічності, при збільшенні продуктивності роботи машини шляхом конструктивних змін пристрою за рахунок одночасного виконання додаткової операції. Недоліком відомого аналога є: - неможливість обробки картонних боковинок для фігурної палітурки; - недостатня продуктивність роботи пристрою. Поставлена задача вирішується тим, що у пристрої для підготовки картонних боковинок для фігурної палітурки, що містить систему вирівнювання та зубчастопасові транспортери, новим є те, що інструментальний вузол містить обертовий барабан з вмонтованим у ножотримачі по його радіусу зі зміщенням на задану відстань гвинтовим різальним інструментом, причому як протиніж використовується марзан, закріплений по колу барабана. Суть корисної моделі полягає в тому, що введення в транспортувальну систему інструментального вузла із закріпленим у ножетримачі обертового барабана гвинтовим ножем дозволяє здійснити криволінійне розрізування зони картонної боковинки фігурної палітурки та надає майбутній палітурці відповідну криволінійну форму її крайки, яка сприяє зменшенню трудомісткості виготовлення напівфабрикату із залученням додаткових висікальних машин, таким чином, зниженню необхідної сумарної потужності споживання приводу. Гвинтовий ніж, що вмонтований по радіусу ножетримача обертового барабана, дозволяє безупинно обрізувати картонні боковинки, зменшує кількість необхідних технологічних операцій з підготовки напівфабрикату та збільшує продуктивність роботи палітуркоробної машини. Корисна модель пояснюється кресленнями двох проекцій пристрою на фіг. 1 і 2. На фіг. 1 та фіг. 2 зображено пристрій для підготовки картонних боковинок фігурної палітурки, що містить подавальні 1 та вивідні 2 зубчастопасові транспортери, проміжні столи 3, 4 для утримання і переміщення картонних боковинок 5 та інструментальний вузол. Інструментальний вузол пристрою вміщує в собі обертовий барабан 6 із закріпленим в його ножетримачі 7 гвинтовим ножем 8 з одностороннім загостренням та протиніж 9, що закріплюється на циліндрі барабана 10 і виконує роль еластичного марзана фіг. 2. Пристрій підготовки картонних боковинок працює наступним чином. 1 UA 98846 U 5 10 15 20 Картонні боковинки 5 подаються в зону їх підготовки подавальним зубчастопасовим транспортером 1 зі швидкістю VKБ по проміжному столу 3 в напрямку до інструментального вузла. За рахунок однакового напрямку обертання барабанів 6 та 10, взаємодії гвинтового ножа 8 та протиножа 9 забезпечується розрізування визначеної зони картонної боковинки. Подальше переміщення напівфабрикату відбувається за допомогою проміжного стола 4 та вивідних зубчастопасових транспортерів 2. Після проходження зони дії інструментального вузла утворюється задана криволінійна кромка картонної боковинки, яка буде складовим конструктивним елементом палітурки. Підготовка картонної боковинки до подальших технологічних процесів відбувається за один кінематичний цикл інструментального вузла. Використання корисної моделі, що заявляється, дозволить скоротити час на додаткову обробку картонної боковинки у висікальних машинах; удосконалити конструкцію палітуркоробної машини. Джерела інформації: 1. Хведчин Ю.Й. Брошурувально-палітурне устаткування. Ч. 2: Палітурне устаткування: Підручник. - Львів: УАД, 2007. – С. 193-199. 2. Хведчин Ю.Й. Брошурувально-палітурне устаткування. Ч. 2: Палітурне устаткування: Підручник. - Львів: УАД, 2007. - С. 204-207. 3. Пат. на винахід № 96885. B26D1/40, B26D1/62. Пристрій для розрізування стрічки на аркуші / О.М. Полюдов, І.І. Регей, К.Я. Сенчина. - Заявл. 07.12.2010; Опубл. 12.12.2011. - Бюл. № 23, 2011. - 2 с., (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для підготовки картонних боковинок фігурної палітурки, що містить ніж, який переміщується, та подавальні і вивідні зубчастопасові транспортери, протиніж, що обертається у напрямку руху ножа та є циліндром з натягнутим на його поверхню еластичним марзаном, який відрізняється тим, що обертання гвинтового ножа забезпечує обертовий барабан з ножетримачем, а траєкторія зрізу картонної боковинки утворюється у вигляді кривої. 2 UA 98846 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
