Пристрій для формоутворення картонних пачок з плоскоскладених заготовок

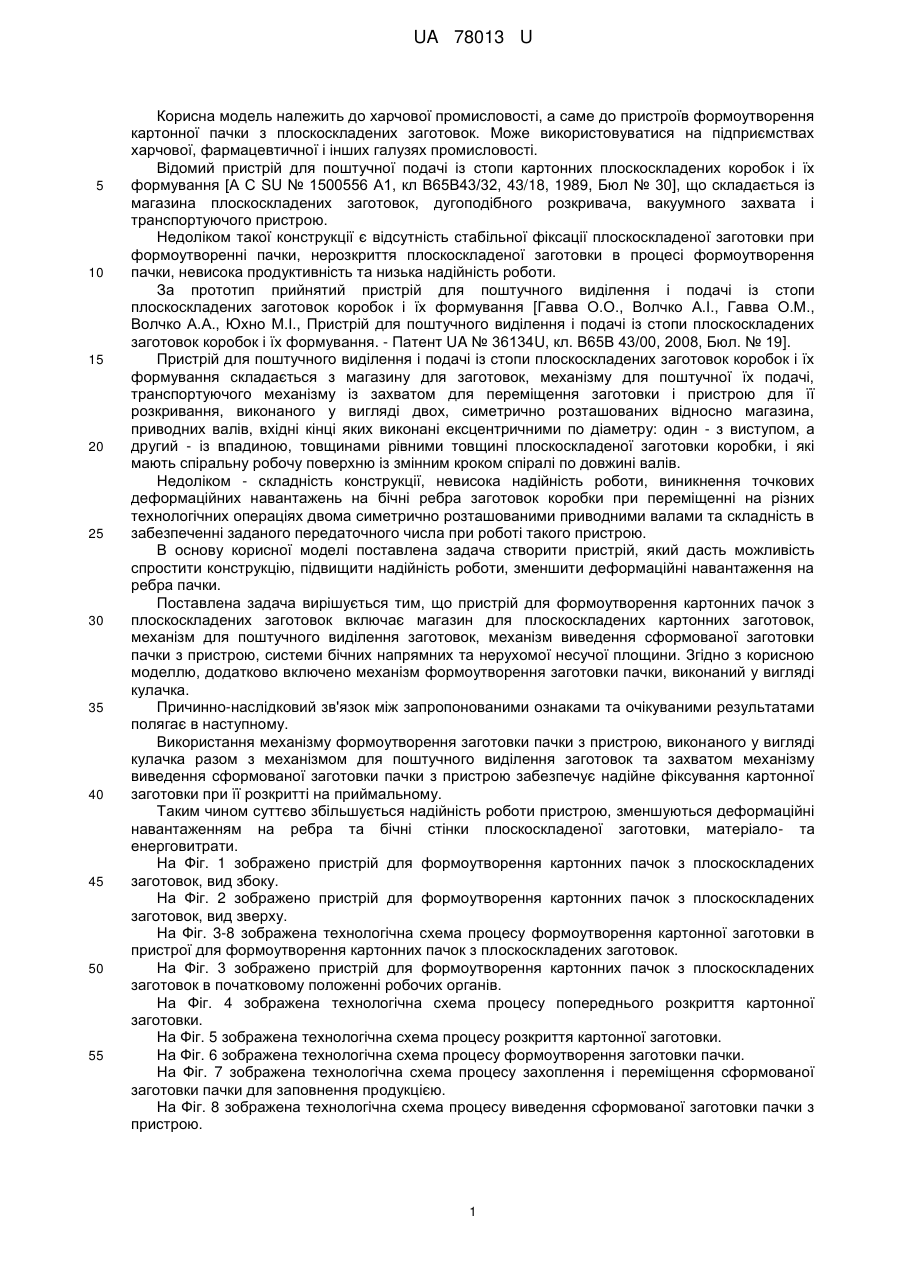

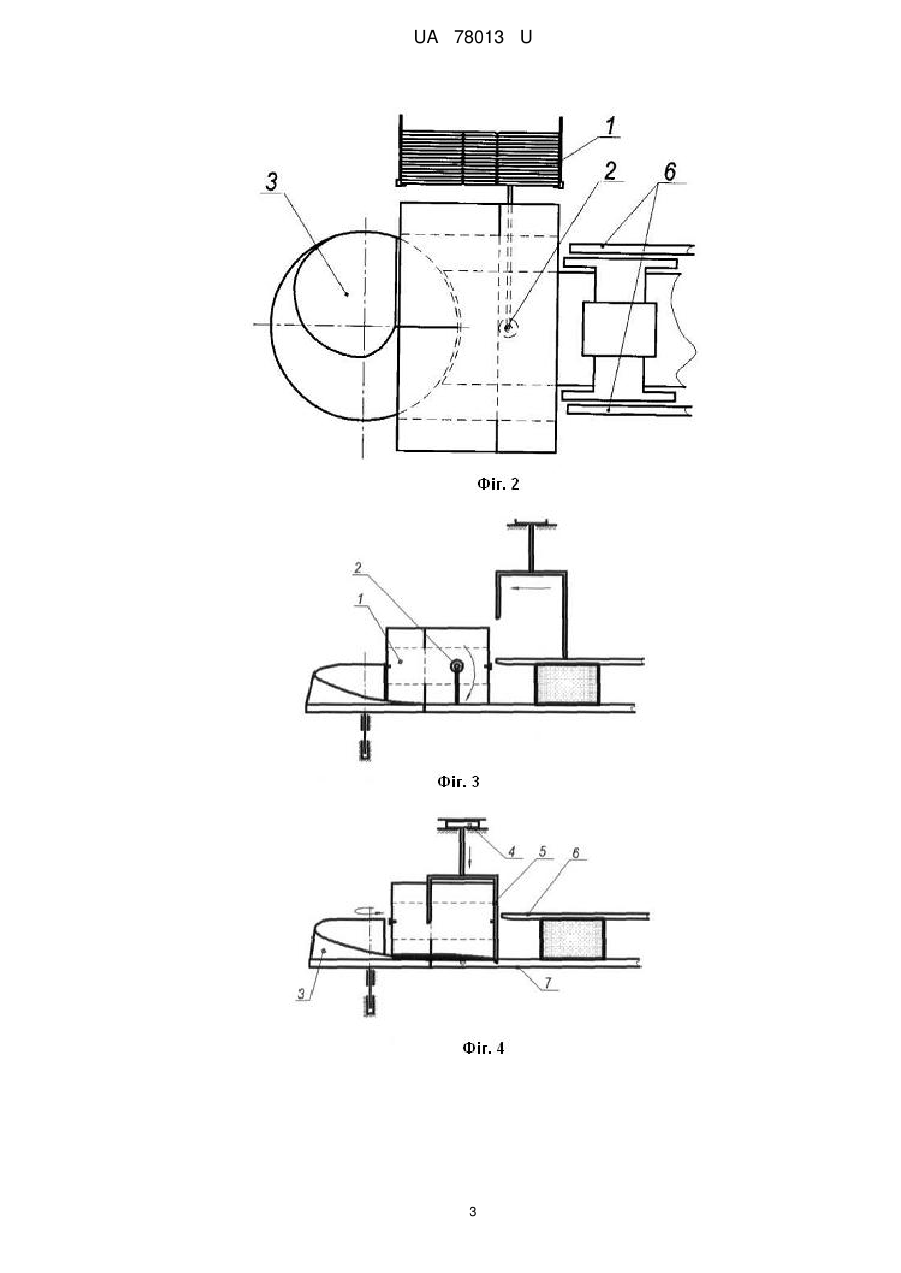

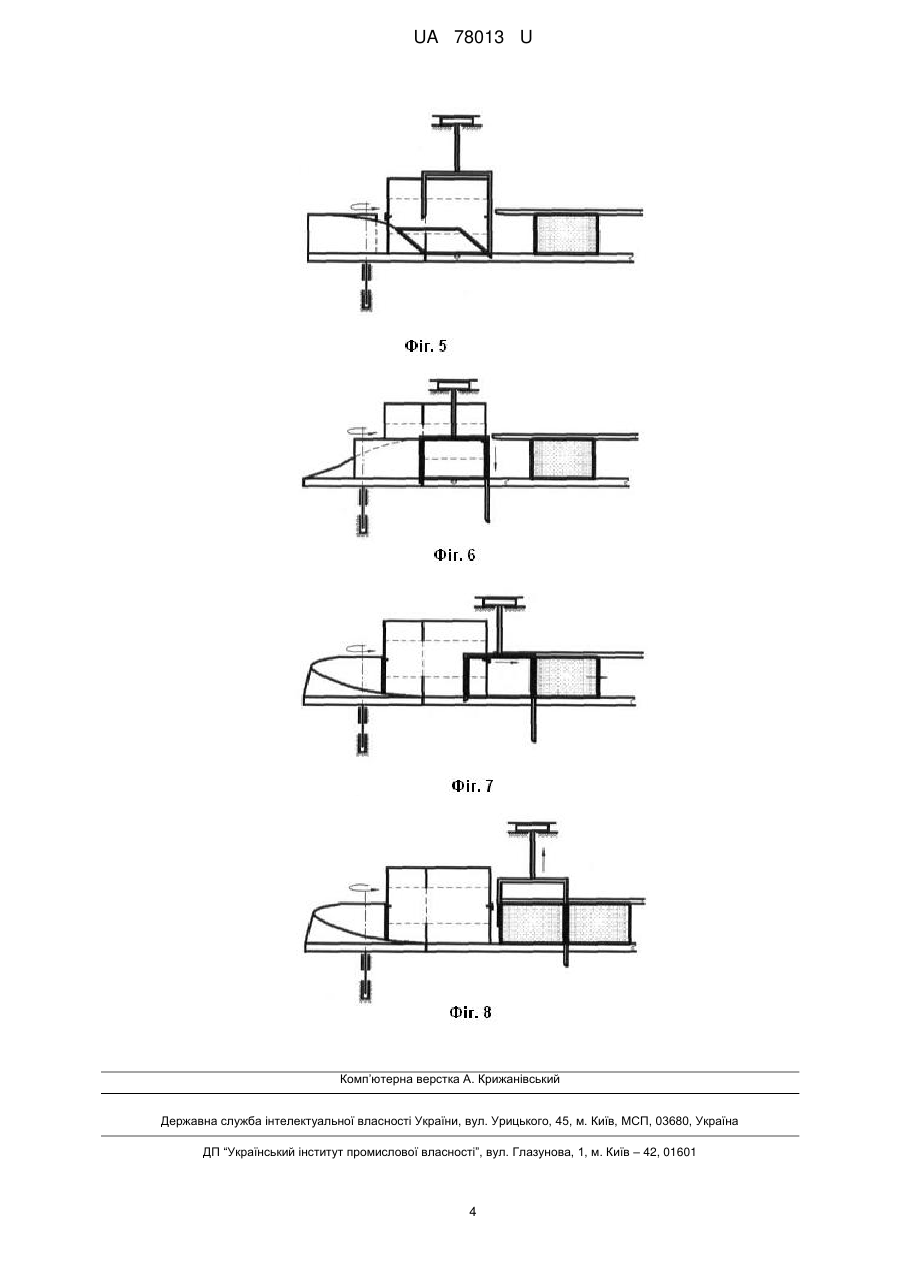

Реферат: Пристрій для формоутворення картонних пачок з плоскоскладених заготовок включає магазин для плоскоскладених картонних заготовок, механізм для поштучного виділення заготовок, механізм виведення сформованої заготовки пачки з пристрою, системи бічних напрямних та нерухомої несучої площини. Пристрій додатково включає механізм формоутворення заготовки пачки, виконаний у вигляді кулачка. UA 78013 U (54) ПРИСТРІЙ ДЛЯ ФОРМОУТВОРЕННЯ КАРТОННИХ ПАЧОК З ПЛОСКОСКЛАДЕНИХ ЗАГОТОВОК UA 78013 U UA 78013 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до харчової промисловості, а саме до пристроїв формоутворення картонної пачки з плоскоскладених заготовок. Може використовуватися на підприємствах харчової, фармацевтичної і інших галузях промисловості. Відомий пристрій для поштучної подачі із стопи картонних плоскоскладених коробок і їх формування [А С SU № 1500556 А1, кл В65В43/32, 43/18, 1989, Бюл № 30], що складається із магазина плоскоскладених заготовок, дугоподібного розкривача, вакуумного захвата і транспортуючого пристрою. Недоліком такої конструкції є відсутність стабільної фіксації плоскоскладеної заготовки при формоутворенні пачки, нерозкриття плоскоскладеної заготовки в процесі формоутворення пачки, невисока продуктивність та низька надійність роботи. За прототип прийнятий пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування [Гавва О.О., Волчко А.І., Гавва О.М., Волчко А.А., Юхно М.І., Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування. - Патент UA № 36134U, кл. В65В 43/00, 2008, Бюл. № 19]. Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування складається з магазину для заготовок, механізму для поштучної їх подачі, транспортуючого механізму із захватом для переміщення заготовки і пристрою для її розкривання, виконаного у вигляді двох, симетрично розташованих відносно магазина, приводних валів, вхідні кінці яких виконані ексцентричними по діаметру: один - з виступом, а другий - із впадиною, товщинами рівними товщині плоскоскладеної заготовки коробки, і які мають спіральну робочу поверхню із змінним кроком спіралі по довжині валів. Недоліком - складність конструкції, невисока надійність роботи, виникнення точкових деформаційних навантажень на бічні ребра заготовок коробки при переміщенні на різних технологічних операціях двома симетрично розташованими приводними валами та складність в забезпеченні заданого передаточного числа при роботі такого пристрою. В основу корисної моделі поставлена задача створити пристрій, який дасть можливість спростити конструкцію, підвищити надійність роботи, зменшити деформаційні навантаження на ребра пачки. Поставлена задача вирішується тим, що пристрій для формоутворення картонних пачок з плоскоскладених заготовок включає магазин для плоскоскладених картонних заготовок, механізм для поштучного виділення заготовок, механізм виведення сформованої заготовки пачки з пристрою, системи бічних напрямних та нерухомої несучої площини. Згідно з корисною моделлю, додатково включено механізм формоутворення заготовки пачки, виконаний у вигляді кулачка. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному. Використання механізму формоутворення заготовки пачки з пристрою, виконаного у вигляді кулачка разом з механізмом для поштучного виділення заготовок та захватом механізму виведення сформованої заготовки пачки з пристрою забезпечує надійне фіксування картонної заготовки при її розкритті на приймальному. Таким чином суттєво збільшується надійність роботи пристрою, зменшуються деформаційні навантаженням на ребра та бічні стінки плоскоскладеної заготовки, матеріало- та енерговитрати. На Фіг. 1 зображено пристрій для формоутворення картонних пачок з плоскоскладених заготовок, вид збоку. На Фіг. 2 зображено пристрій для формоутворення картонних пачок з плоскоскладених заготовок, вид зверху. На Фіг. 3-8 зображена технологічна схема процесу формоутворення картонної заготовки в пристрої для формоутворення картонних пачок з плоскоскладених заготовок. На Фіг. 3 зображено пристрій для формоутворення картонних пачок з плоскоскладених заготовок в початковому положенні робочих органів. На Фіг. 4 зображена технологічна схема процесу попереднього розкриття картонної заготовки. На Фіг. 5 зображена технологічна схема процесу розкриття картонної заготовки. На Фіг. 6зображена технологічна схема процесу формоутворення заготовки пачки. На Фіг. 7 зображена технологічна схема процесу захоплення і переміщення сформованої заготовки пачки для заповнення продукцією. На Фіг. 8 зображена технологічна схема процесу виведення сформованої заготовки пачки з пристрою. 1 UA 78013 U 5 10 15 Пристрій для переорієнтування сформованих упаковок складається з магазина для плоскоскладених картонних заготовок 1, механізму для поштучного виділення заготовок 2, механізму формоутворення пачки, виконаного у вигляді кулачка 3, механізму виведення сформованої заготовки пачки 4 за допомогою захвата 5 з пристрою, системи бічних напрямних 6 та нерухомої несучої площини 7. Пристрій, виконаний за вищезазначеною технологічною схемою, працює наступним чином. Плоскоскладена картонна заготовка виділяються з магазина 1 механізмом для поштучного виділення заготовок 2, фіксується внутрішніми стінками захвата 5 при опусканні механізму виведення сформованої заготовки пачки з пристрою 4. Розкриття плоскоскладеної заготовки відбувається при обертанні кулачка механізму формоутворення пачки 3. Захват 5 опускається у крайнє нижнє положення, захоплює сформовану заготовку пачки і переміщує на нерухомій несучій площині 7 з системою бічних напрямних 6 для заповнення продукцією. Далі механізм виведення сформованої заготовки пачки з пристрою 4 піднімається і повертається у вихідне положення. Сформована пачка з продукцією покроково переміщується на наступні технологічні операції. Далі цикл повторюється. Таким чином, застосування запропонованого конструктивного виконання пристрою для формоутворення картонних пачок з плоскоскладених заготовок дозволить спростити конструкцію, підвищити надійність роботи, зменшити деформаційні навантаження на ребра пачки та зменшити енерговитрати. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для формоутворення картонних пачок з плоскоскладених заготовок, що включає магазин для плоскоскладених картонних заготовок, механізм для поштучного виділення заготовок, механізм виведення сформованої заготовки пачки з пристрою, системи бічних напрямних та нерухомої несучої площини, який відрізняється тим, що пристрій додатково включає механізм формоутворення заготовки пачки, виконаний у вигляді кулачка. 2 UA 78013 U 3 UA 78013 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
