Гравітаційний дозувально-змішувальний пристрій сипучих компонентів

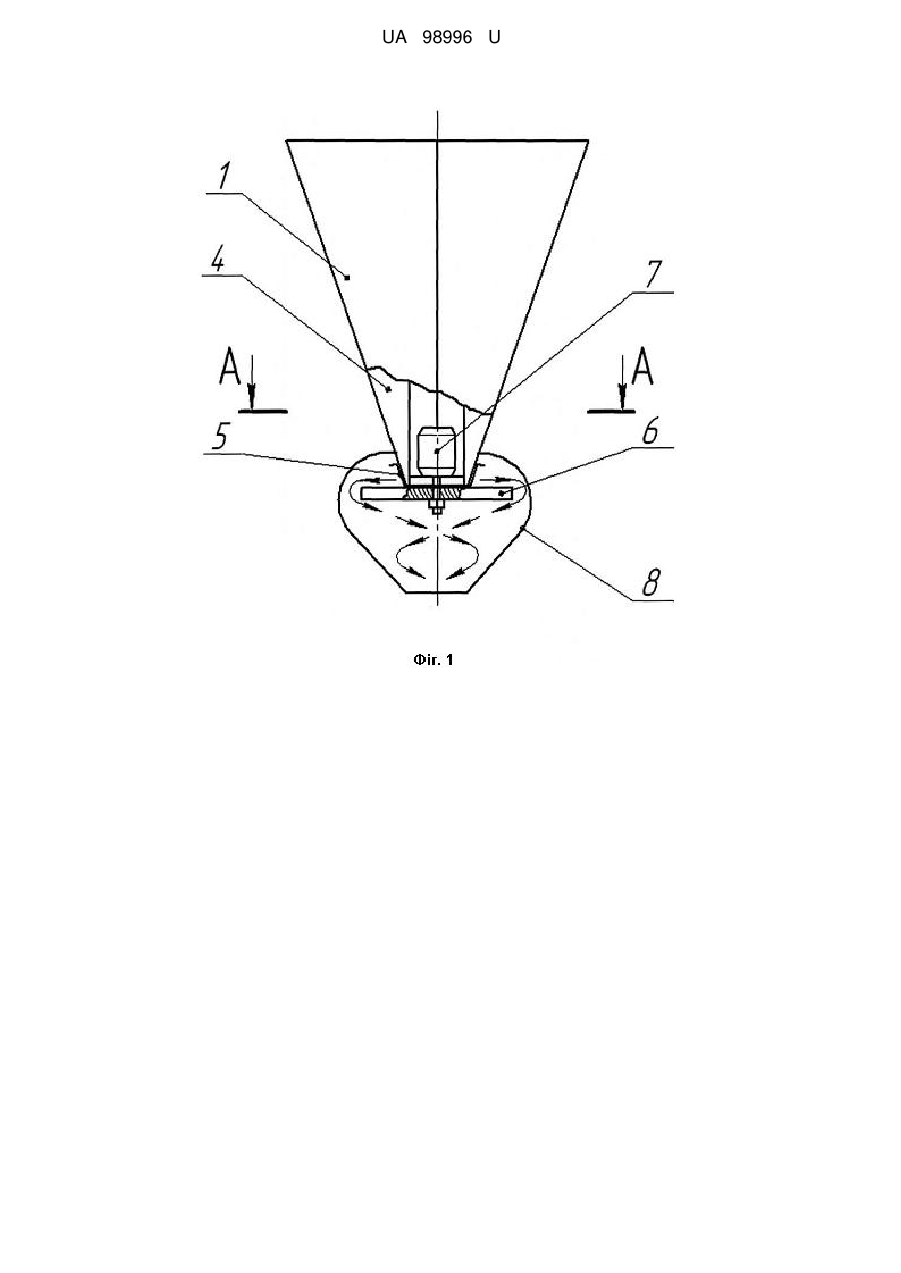

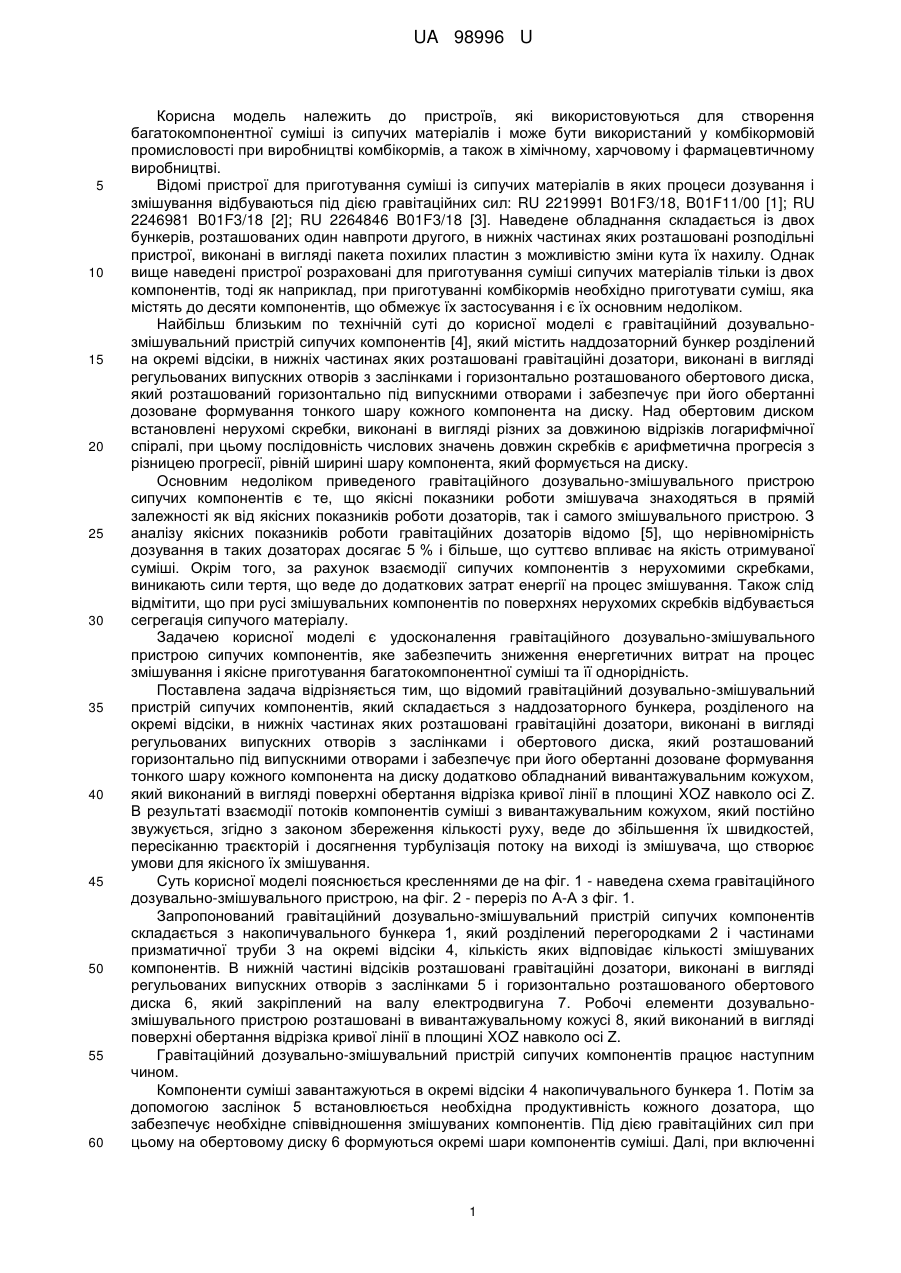

Реферат: Гравітаційний дозувально-змішувальний пристрій сипучих компонентів складається з наддозаторного бункера, розділеного на окремі відсіки, в нижніх частинах яких розташовані гравітаційні дозатори, виконані в вигляді регульованих випускних отворів з заслінками і горизонтально розташованого обертового диска. Вивантажувальний кожух виконаний в вигляді поверхні обертання відрізка кривої лінії в площині XOZ навколо осі Z. UA 98996 U (12) UA 98996 U UA 98996 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, які використовуються для створення багатокомпонентної суміші із сипучих матеріалів і може бути використаний у комбікормовій промисловості при виробництві комбікормів, а також в хімічному, харчовому і фармацевтичному виробництві. Відомі пристрої для приготування суміші із сипучих матеріалів в яких процеси дозування і змішування відбуваються під дією гравітаційних сил: RU 2219991 B01F3/18, B01F11/00 [1]; RU 2246981 B01F3/18 [2]; RU 2264846 B01F3/18 [3]. Наведене обладнання складається із двох бункерів, розташованих один навпроти другого, в нижніх частинах яких розташовані розподільні пристрої, виконані в вигляді пакета похилих пластин з можливістю зміни кута їх нахилу. Однак вище наведені пристрої розраховані для приготування суміші сипучих матеріалів тільки із двох компонентів, тоді як наприклад, при приготуванні комбікормів необхідно приготувати суміш, яка містять до десяти компонентів, що обмежує їх застосування і є їх основним недоліком. Найбільш близьким по технічній суті до корисної моделі є гравітаційний дозувальнозмішувальний пристрій сипучих компонентів [4], який містить наддозаторний бункер розділений на окремі відсіки, в нижніх частинах яких розташовані гравітаційні дозатори, виконані в вигляді регульованих випускних отворів з заслінками і горизонтально розташованого обертового диска, який розташований горизонтально під випускними отворами і забезпечує при його обертанні дозоване формування тонкого шару кожного компонента на диску. Над обертовим диском встановлені нерухомі скребки, виконані в вигляді різних за довжиною відрізків логарифмічної спіралі, при цьому послідовність числових значень довжин скребків є арифметична прогресія з різницею прогресії, рівній ширині шару компонента, який формується на диску. Основним недоліком приведеного гравітаційного дозувально-змішувального пристрою сипучих компонентів є те, що якісні показники роботи змішувача знаходяться в прямій залежності як від якісних показників роботи дозаторів, так і самого змішувального пристрою. З аналізу якісних показників роботи гравітаційних дозаторів відомо [5], що нерівномірність дозування в таких дозаторах досягає 5 % і більше, що суттєво впливає на якість отримуваної суміші. Окрім того, за рахунок взаємодії сипучих компонентів з нерухомими скребками, виникають сили тертя, що веде до додаткових затрат енергії на процес змішування. Також слід відмітити, що при русі змішувальних компонентів по поверхнях нерухомих скребків відбувається сегрегація сипучого матеріалу. Задачею корисної моделі є удосконалення гравітаційного дозувально-змішувального пристрою сипучих компонентів, яке забезпечить зниження енергетичних витрат на процес змішування і якісне приготування багатокомпонентної суміші та її однорідність. Поставлена задача відрізняється тим, що відомий гравітаційний дозувально-змішувальний пристрій сипучих компонентів, який складається з наддозаторного бункера, розділеного на окремі відсіки, в нижніх частинах яких розташовані гравітаційні дозатори, виконані в вигляді регульованих випускних отворів з заслінками і обертового диска, який розташований горизонтально під випускними отворами і забезпечує при його обертанні дозоване формування тонкого шару кожного компонента на диску додатково обладнаний вивантажувальним кожухом, який виконаний в вигляді поверхні обертання відрізка кривої лінії в площині XOZ навколо осі Z. В результаті взаємодії потоків компонентів суміші з вивантажувальним кожухом, який постійно звужується, згідно з законом збереження кількості руху, веде до збільшення їх швидкостей, пересіканню траєкторій і досягнення турбулізація потоку на виході із змішувача, що створює умови для якісного їх змішування. Суть корисної моделі пояснюється кресленнями де на фіг. 1 - наведена схема гравітаційного дозувально-змішувального пристрою, на фіг. 2 - переріз по А-А з фіг. 1. Запропонований гравітаційний дозувально-змішувальний пристрій сипучих компонентів складається з накопичувального бункера 1, який розділений перегородками 2 і частинами призматичної труби 3 на окремі відсіки 4, кількість яких відповідає кількості змішуваних компонентів. В нижній частині відсіків розташовані гравітаційні дозатори, виконані в вигляді регульованих випускних отворів з заслінками 5 і горизонтально розташованого обертового диска 6, який закріплений на валу електродвигуна 7. Робочі елементи дозувальнозмішувального пристрою розташовані в вивантажувальному кожусі 8, який виконаний в вигляді поверхні обертання відрізка кривої лінії в площині XOZ навколо осі Z. Гравітаційний дозувально-змішувальний пристрій сипучих компонентів працює наступним чином. Компоненти суміші завантажуються в окремі відсіки 4 накопичувального бункера 1. Потім за допомогою заслінок 5 встановлюється необхідна продуктивність кожного дозатора, що забезпечує необхідне співвідношення змішуваних компонентів. Під дією гравітаційних сил при цьому на обертовому диску 6 формуються окремі шари компонентів суміші. Далі, при включенні 1 UA 98996 U 5 10 15 20 25 30 електродвигуна 7, компоненти суміші під дією відцентрових сил розосереджуються по площині диска 6 і рухаючись з прискоренням по криволінійних траєкторіях по диску 6 і частково змішуються. Після сходження компонентів суміші з диска 6 вони по спіральній траєкторії рухаються в напрямку вивантажувального отвору. В результаті взаємодії потоків компонентів суміші з вивантажувальним кожухом, який постійно звужується, згідно з законом збереження кількості руху, веде до збільшення їх швидкостей, пересіканню траєкторій і досягнення турбулізація потоку на виході із змішувача, що створює умови для якісного їх змішування. Таким чином, забезпечуючи задану дозовану подачу кожного із компонентів суміші веде до підвищення якості дозування, а взаємодія сформованих потоків з кожухом змішувача забезпечує якісне їх змішування. Конструктивна схема та нові ознаки, які відрізняють гравітаційний дозувально-змішувальний пристрій сипучих компонентів від аналогічних технічних рішень, дозволяють виконати поставлену задачу корисної моделі - удосконалення гравітаційного дозувально-змішувального пристрою сипучих компонентів, яке забезпечить зниження енергетичних витрат на процес змішування і якісне приготування багатокомпонентної суміші та її однорідність. Джерела інформації: 1. Установка для смешивания сыпучих материалов: пат. № 2219991 RU Россия, МКИ В 01 F 3/18, В 01 F 11/00 / Коптев А.А., Свиридов М.М., Шубин И.Н. - 2001133672/15; Заявл. 10.12.2001; Опубл. 27.12.2003, Бюл. № 5. 2. Установка для смешивания сыпучих материалов: пат. № 2246981 RU Россия, МКИ В 01 F 3/18 / Коптев Α.Α., Свиридов М.М., Шубин И.Н., Пасько А.А., Пасько Т.В. - 2002129700/15; Заявл. 04.11.2002; Опубл. 27.02.2005, Бюл. № 14. 3. Установка для смешивания сыпучих материалов: пат. № 2264846 RU Россия, МКИ В 01 F 3/18, В 01 F 15/02 / Шубин И.Н., Свиридов М.М., - 2004102981/15; Заявл. 02.02.2004; Опубл. 27.11.2005, Бюл. № 5. 4. Гравітаційний дозувально-змішувальний пристрій сипучих компонентів: пат № 53255 UA Україна, МПК Α23Ν 17/00, G01F 11/00 / Бойко Д.І. - u2011005233; Заявл. 29.04.2010; Опубл. 27.09.2010, Бюл. № 18. 5. Кукта Г.М. Технологические характеристики дозаторов. // Мех. электр. соц. с. х. - 1975. № 2. - С. 19-21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Гравітаційний дозувально-змішувальний пристрій сипучих компонентів, який складається з наддозаторного бункера, розділеного на окремі відсіки, в нижніх частинах яких розташовані гравітаційні дозатори, виконані в вигляді регульованих випускних отворів з заслінками і горизонтально розташованого обертового диска, який відрізняється тим, що вивантажувальний кожух виконаний в вигляді поверхні обертання відрізка кривої лінії в площині XOZ навколо осі Z. 2 UA 98996 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
