Копер для вимірювання сил різання зернових продуктів

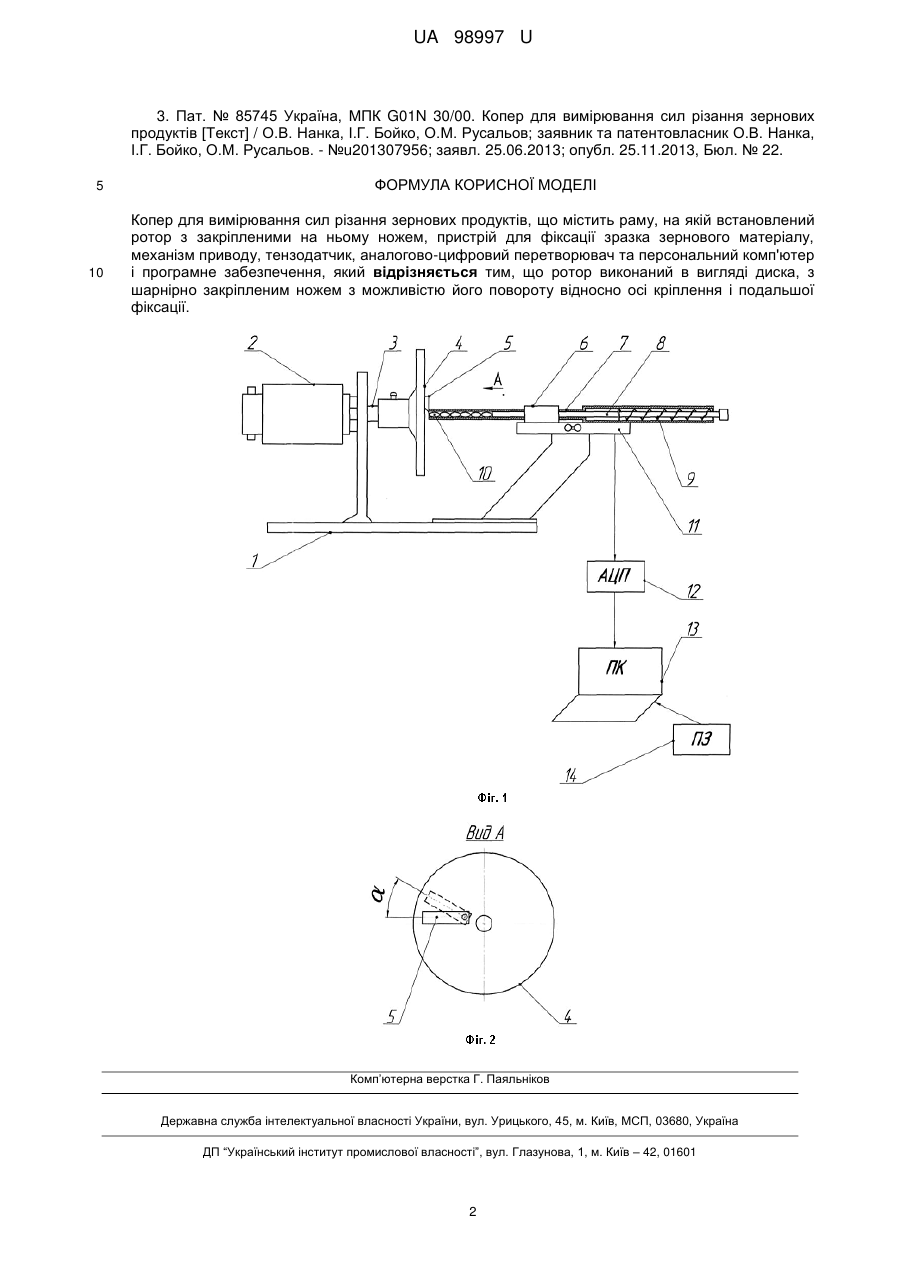

Реферат: Копер для вимірювання сил різання зернових продуктів містить раму, на якій встановлений ротор з закріпленими на ньому ножем, пристрій для фіксації зразка зернового матеріалу, механізм приводу, тензодатчик, аналогово-цифровий перетворювач та персональний комп'ютер і програмне забезпечення. Ротор виконаний в вигляді диска, з шарнірно закріпленим ножем з можливістю його повороту відносно осі кріплення і подальшої фіксації. UA 98997 U (54) КОПЕР ДЛЯ ВИМІРЮВАННЯ СИЛ РІЗАННЯ ЗЕРНОВИХ ПРОДУКТІВ UA 98997 U UA 98997 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, які використовуються в галузі вимірювання сил різання при подрібненні матеріалів ріжучим робочим органом, наприклад при подрібненні фуражного зерна в агропромисловому комплексі та комбікормовій промисловості. Відомі пристрої для вимірювання сил різання сільськогосподарських рослин, що містять раму, на якій встановлений ротор з закріпленими на ньому ножем і противагою, пристрій для фіксації зразка матеріалу та механізм приводу а. с. № 198026 СССР МПК G01N, 1967 [2], а. с. № 917013 СССР МПК G01L 1/16, 1982 [1]), але вони мають складну будову і не можуть забезпечити потрібну точність вимірювання в зв'язку з тим, що містять більше десяти шарнірних з'єднань, незначний люфт яких в сумі дає похибку і неточність вимірювання. Найбільш близьким за сукупністю ознак і технічним результатом до корисної моделі, що заявляється, є копер для вимірювання сил різання за патентом № 85745 МПК G01N 30/00 [3], що містить раму, на якій встановлений ротор з закріпленими на ньому ножем і противагою, пристрій для фіксації зразка матеріалу, механізм приводу, тензодатчик, аналогово-цифровий перетворювач та персональний комп'ютер з програмним забезпеченням. Недоліком приведеної конструкції копера для вимірювання сил різання є те, що при зміненні кута різання виникає необхідність в заміні ножа і їх виготовлення з різними кутами різання нащо потрібні значні матеріальні і трудові затрати. В основу корисної моделі поставлена задача розробити нову конструкцію копера, який дозволить за рахунок повертання ножа відносно осі його кріплення на диску і подальшої фіксації, змінювати кут різання і значно знизити матеріальні і трудові затрати на процес визначення зусиль різання зернових продуктів. Поставлена задача вирішується тим, що копер для вимірювання сил різання зернових продуктів, що містить раму, на якій встановлений ротор з закріпленими на ньому ножем і противагою, пристрій для фіксації зразка матеріалу, механізм приводу, тензодатчик, аналоговоцифровий перетворювач та персональний комп'ютер з програмним забезпеченням, має ротор виконаний в вигляді диску, на якому шарнірно закріплений ніж з можливістю його повертання відносно осі кріплення і подальшої фіксації, що дає можливість змінювати кут різання без його заміни. Суть корисної моделі пояснюється кресленням, де на фіг. 1 наведено принципову схему копера для вимірювання сил різання зернових продуктів, на фіг. 2 - вид А. Запропонований копер для вимірювання сил різання зернових продуктів складається із станини 1, на якій встановлений електродвигун 2, на валу якого закріплений ротор виконаний в вигляді диска 4 з ножем 5. Ніж 5 закріплений на диску 4 з можливістю його повороту відносно осі кріплення, що дає змогу змінювати кут різання α без заміни ножа. Пристрій для фіксації зразка зерна 6 і подачі його до ножа 5 складається із циліндричної трубки 7, в якій розташований шток 8 і пружина 9, яка переміщає шток 8 і зерно 10 в напрямку взаємодії ножа із зерном. Визначення зусиль різання відбувається тензодатчиком 11, який жорстко з'єднаний із пристроєм для фіксації зразка матеріалу 6. Перетворення електричного сигналу тензодатчика 11 в цифровий сигнал служить аналого-цифровий перетворювач 12. Реєстрація зусиль різання відображається на моніторі комп'ютера 13 за допомогою програмного забезпечення 14. Вимірювання сил різання зернових продуктів здійснюється наступним чином. Зразки зерна розміщують в трубці 7, які під дією штока 8 і стиснутої пружини 9 подаються в зону взаємодії ножа 5 з зерном 10. При ввімкненні електродвигуна 3 і задавши йому необхідну швидкість різання, відбувається взаємодія ножа 5 з зерном 10, при цьому зусилля різання передається на тензодатчик 11, який створює електричний сигнал, що в подальшому за допомогою аналогоцифрового перетворювача 12 перетворюється в цифровий сигнал і за рахунок програмного забезпечення 14 відображається на моніторі персонального комп'ютера 13. Конструктивна схема та нові ознаки, які відрізняють копер для вимірювання сил різання зернових продуктів від аналогічних технічних рішень, дозволяють виконати поставлену задачу корисної моделі - знизити матеріальні і трудові затрати на процес визначення зусиль різання зернових продуктів і зробити висновок про прийнятність його для народного господарства та необхідності захисту нового технічного рішення у правовому відношенні. Джерело інформації: 3 1. А. с. 917013 СССР, МКИ G01L 5/16. Устройство для измерения сил резания [Текст] / В.К. Кукушкин, А.Ф. Сафонов (СССР). - № 2970779/18-10; заявл. 08.08.80; Опубл. 30.03.82, Бюл. № 12. - 3 с. 3 2. А. с. 198026 СССР, МКИ G01N. Копер для определения работы перерезания стеблей растений [Текст] / Н.В. Тудель, В.М. Верхуша (СССР). - № 1055617/30-15; заявл. 15.11.66; Опубл. 21.08 67, Бюл. № 13. - 3 с. 1 UA 98997 U 3. Пат. № 85745 Україна, МПК G01N 30/00. Копер для вимірювання сил різання зернових продуктів [Текст] / О.В. Нанка, І.Г. Бойко, О.М. Русальов; заявник та патентовласник О.В. Нанка, І.Г. Бойко, О.М. Русальов. - №u201307956; заявл. 25.06.2013; опубл. 25.11.2013, Бюл. № 22. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Копер для вимірювання сил різання зернових продуктів, що містить раму, на якій встановлений ротор з закріпленими на ньому ножем, пристрій для фіксації зразка зернового матеріалу, механізм приводу, тензодатчик, аналогово-цифровий перетворювач та персональний комп'ютер і програмне забезпечення, який відрізняється тим, що ротор виконаний в вигляді диска, з шарнірно закріпленим ножем з можливістю його повороту відносно осі кріплення і подальшої фіксації. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
