Спосіб отримання кольорових магнітних дактилоскопічних порошків

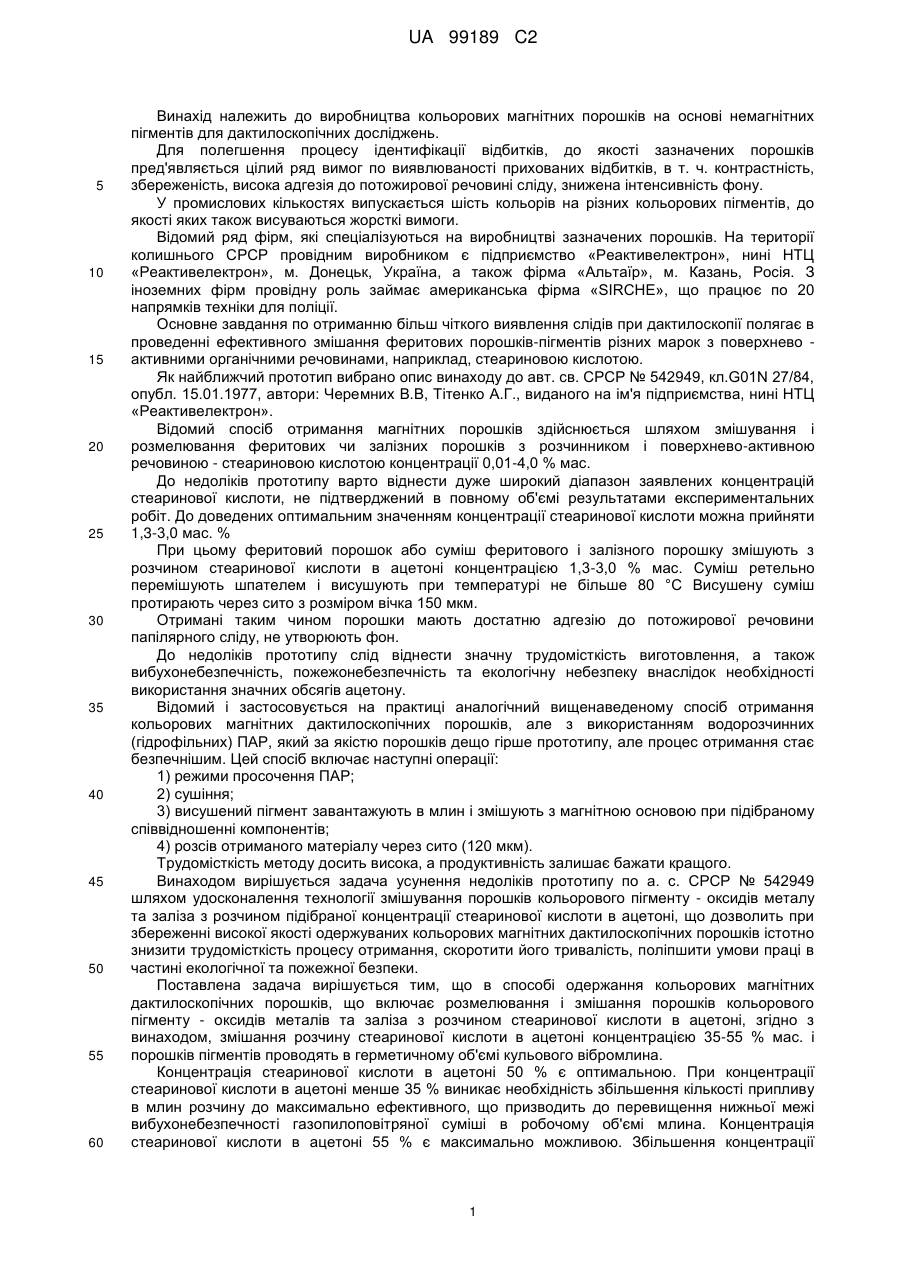

Реферат: Винахід належить до виробництва кольорових магнітних порошків для дактилоскопічних досліджень. Спосіб отримання кольорових магнітних дактилоскопічних порошків включає розмелювання і змішування порошків кольорового пігменту - оксидів металів та заліза - з розчином стеаринової кислоти в ацетоні. Згідно з винаходом, змішування розчину стеаринової кислоти в ацетоні концентрацією 35-55 % мас. і порошків кольорових пігментів проводять в герметичному об'ємі кульового вібромлина. Використання винаходу дозволяє при збереженні високої якості дактилоскопічних порошків, що отримуються, істотно знизити трудомісткість процесу отримання, скоротити його тривалість. UA 99189 C2 (12) UA 99189 C2 UA 99189 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до виробництва кольорових магнітних порошків на основі немагнітних пігментів для дактилоскопічних досліджень. Для полегшення процесу ідентифікації відбитків, до якості зазначених порошків пред'являється цілий ряд вимог по виявлюваності прихованих відбитків, в т. ч. контрастність, збереженість, висока адгезія до потожирової речовині сліду, знижена інтенсивність фону. У промислових кількостях випускається шість кольорів на різних кольорових пігментів, до якості яких також висуваються жорсткі вимоги. Відомий ряд фірм, які спеціалізуються на виробництві зазначених порошків. На території колишнього СРСР провідним виробником є підприємство «Реактивелектрон», нині НТЦ «Реактивелектрон», м. Донецьк, Україна, а також фірма «Альтаїр», м. Казань, Росія. З іноземних фірм провідну роль займає американська фірма «SIRCHE», що працює по 20 напрямків техніки для поліції. Основне завдання по отриманню більш чіткого виявлення слідів при дактилоскопії полягає в проведенні ефективного змішання феритових порошків-пігментів різних марок з поверхнево активними органічними речовинами, наприклад, стеариновою кислотою. Як найближчий прототип вибрано опис винаходу до авт. св. СРСР № 542949, кл.G01N 27/84, опубл. 15.01.1977, автори: Черемних В.В, Тітенко А.Г., виданого на ім'я підприємства, нині НТЦ «Реактивелектрон». Відомий спосіб отримання магнітних порошків здійснюється шляхом змішування і розмелювання феритових чи залізних порошків з розчинником і поверхнево-активною речовиною - стеариновою кислотою концентрації 0,01-4,0 % мас. До недоліків прототипу варто віднести дуже широкий діапазон заявлених концентрацій стеаринової кислоти, не підтверджений в повному об'ємі результатами експериментальних робіт. До доведених оптимальним значенням концентрації стеаринової кислоти можна прийняти 1,3-3,0 мас. % При цьому феритовий порошок або суміш феритового і залізного порошку змішують з розчином стеаринової кислоти в ацетоні концентрацією 1,3-3,0 % мас. Суміш ретельно перемішують шпателем і висушують при температурі не більше 80 °С Висушену суміш протирають через сито з розміром вічка 150 мкм. Отримані таким чином порошки мають достатню адгезію до потожирової речовини папілярного сліду, не утворюють фон. До недоліків прототипу слід віднести значну трудомісткість виготовлення, а також вибухонебезпечність, пожежонебезпечність та екологічну небезпеку внаслідок необхідності використання значних обсягів ацетону. Відомий і застосовується на практиці аналогічний вищенаведеному спосіб отримання кольорових магнітних дактилоскопічних порошків, але з використанням водорозчинних (гідрофільних) ПАР, який за якістю порошків дещо гірше прототипу, але процес отримання стає безпечнішим. Цей спосіб включає наступні операції: 1) режими просочення ПАР; 2) сушіння; 3) висушений пігмент завантажують в млин і змішують з магнітною основою при підібраному співвідношенні компонентів; 4) розсів отриманого матеріалу через сито (120 мкм). Трудомісткість методу досить висока, а продуктивність залишає бажати кращого. Винаходом вирішується задача усунення недоліків прототипу по а. с. СРСР № 542949 шляхом удосконалення технології змішування порошків кольорового пігменту - оксидів металу та заліза з розчином підібраної концентрації стеаринової кислоти в ацетоні, що дозволить при збереженні високої якості одержуваних кольорових магнітних дактилоскопічних порошків істотно знизити трудомісткість процесу отримання, скоротити його тривалість, поліпшити умови праці в частині екологічної та пожежної безпеки. Поставлена задача вирішується тим, що в способі одержання кольорових магнітних дактилоскопічних порошків, що включає розмелювання і змішання порошків кольорового пігменту - оксидів металів та заліза з розчином стеаринової кислоти в ацетоні, згідно з винаходом, змішання розчину стеаринової кислоти в ацетоні концентрацією 35-55 % мас. і порошків пігментів проводять в герметичному об'ємі кульового вібромлина. Концентрація стеаринової кислоти в ацетоні 50 % є оптимальною. При концентрації стеаринової кислоти в ацетоні менше 35 % виникає необхідність збільшення кількості припливу в млин розчину до максимально ефективного, що призводить до перевищення нижньої межі вибухонебезпечності газопилоповітряної суміші в робочому об'ємі млина. Концентрація стеаринової кислоти в ацетоні 55 % є максимально можливою. Збільшення концентрації 1 UA 99189 C2 5 10 15 20 25 30 35 40 45 призводить до утворення пересиченого розчину і випадання стеаринової кислоти в осад. Конкретною відмінністю способу, що заявляється, є те, що як млин використовують вібромлин типу М-10 з підібраною кількістю металевих кульок. Іншою конкретною відмінністю є те, що змішування розчину стеаринової кислоти в ацетоні і порошків пігментів у герметизованому вібромлині здійснюють протягом не менше 5 хв. Після чого млин вимикають, розгерметизовують і довантажують в нього необхідну кількість порошку залізного з розміром частинок до 120 мкм, після чого в знову герметизованому об'ємі вибромлина здійснюють процес змішування протягом не менше 5 хв. Забезпечення техніко-економічних переваг досягається за рахунок інтенсивного перемішування туману з порошків в герметизованому об'ємі вібромлина при забезпеченні умов безпеки і екологічності. Доказ здійсненності винаходу, що заявляється, ілюструється на цілому ряді прикладів отримання у виробничих умовах різних кольорових магнітних дактилоскопічних порошків. Приклад 1. Наважку 1 кг порошку оксиду заліза завантажують в вібромлин типу М-10. У вібромлин доливають 4 г 50 %-ного розчину стеаринової кислоти в ацетоні. Вібромлин герметизують і включають на 5 хвилин. За 5 хв. млин вимикають, розгерметизовують і довантажують 8,5 кг порошку залізного розміром частинок до 120 мкм. Процес змішування проводять протягом 5 хвилин. За 5 хвилин млин розвантажують. Отриманий кольоровий магнітний дактилоскопічний порошок забезпечує чітке виявлення слідів і низький рівень фону. Приклад 2. Наважку 1 кг порошку фериту Ф-600 завантажують в вібромлин типу М-10. У вібромлин доливають 4 г 50 %-ного розчину стеаринової кислоти в ацетоні. Вібромлин герметизують і включають на 5 хвилин. За 5 хв. млин вимикають, розгерметизовують і довантажують 8,5 кг порошку залізного розміром частинок до 120 мкм. Процес змішування проводять протягом 5 хвилин. Через 5 хвилин млин розвантажують. Отриманий кольоровий магнітний дактилоскопічний порошок забезпечує чітке виявлення слідів і низький рівень фону. Приклад 3. Наважку 0,25 кг порошку оксиду цинку завантажують в вібромлин типу М-10. У вібромлин доливають 1 г 50 %-ного розчину стеаринової кислоти в ацетоні. Вібромлин герметизують і включають на 5 хвилин. За 5 хв. млин вимикають, розгерметизовують і довантажують 8,5 кг порошку залізного розміром частинок до 120 мкм. Процес змішування проводять протягом 5 хвилин. Через 5 хвилин млин розвантажують. Отриманий кольоровий магнітний дактилоскопічний порошок забезпечує чітке виявлення слідів і низький рівень фону. Приклад 4. Наважку 0,25 кг порошку оксиду титану завантажують в вібромлин типу М-10. У вібромлин доливають 1 г 50 %-ного розчину стеаринової кислоти в ацетоні. Вібромлин герметизують і включають на 5 хвилин. За 5 хв. млин вимикають, розгерметизовують і довантажують 8,5 кг порошку залізного розміром частинок до 120 мкм. Процес змішування проводять протягом 5 хвилин. Через 5 хвилин млин розвантажують. Отриманий кольоровий магнітний дактилоскопічний порошок забезпечує чітке виявлення слідів і низький рівень фону. Зазначена нова відмітна ознака в загальному формулюванні способу складає суть винаходу, оскільки вона є необхідною у будь-яких варіантах реалізації винаходу і достатньою для досягнення поставленої задачі. Зазначені конкретні відмінності способу в частині часових параметрів змішування не є обов'язковими, а найбільш переважними з точки зору заявника і не виключають можливість іншого виконання в межах заявленої суті винаходу, наприклад, при використанні інших конструкцій і типорозмірів вібромлинів. Заявлене рішення відповідає нормативним критеріям за новизною, винахідницькому рівню і промисловій придатності, що пред'являються до винаходу. 50 ФОРМУЛА ВИНАХОДУ 55 1. Спосіб отримання кольорових магнітних дактилоскопічних порошків, що включає розмелювання і змішування порошків кольорового пігменту - оксидів металів та заліза - з розчином стеаринової кислоти в ацетоні, який відрізняється тим, що змішування розчину стеаринової кислоти в ацетоні концентрацією 35-55 % мас. і порошків кольорових пігментів проводять в герметичному об'ємі кульового вібромлина. 2. Спосіб за п. 1, який відрізняється тим, що як кульовий млин використовують вібромлин типу М-10 з підібраною кількістю металевих кульок. 2 UA 99189 C2 5 3. Спосіб за п. 1, який відрізняється тим, що змішування розчину стеаринової кислоти в ацетоні і порошків пігментів у герметизованому вібромлині здійснюють протягом не менше 5 хв., після чого млин вимикають, розгерметизовують і довантажують в нього необхідну кількість порошку залізного з розміром частинок до 120 мкм і знову в герметизованому об'ємі вібромлина здійснюють процес змішування протягом не менше 5 хв. Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
