Молотарка льону-довгунця

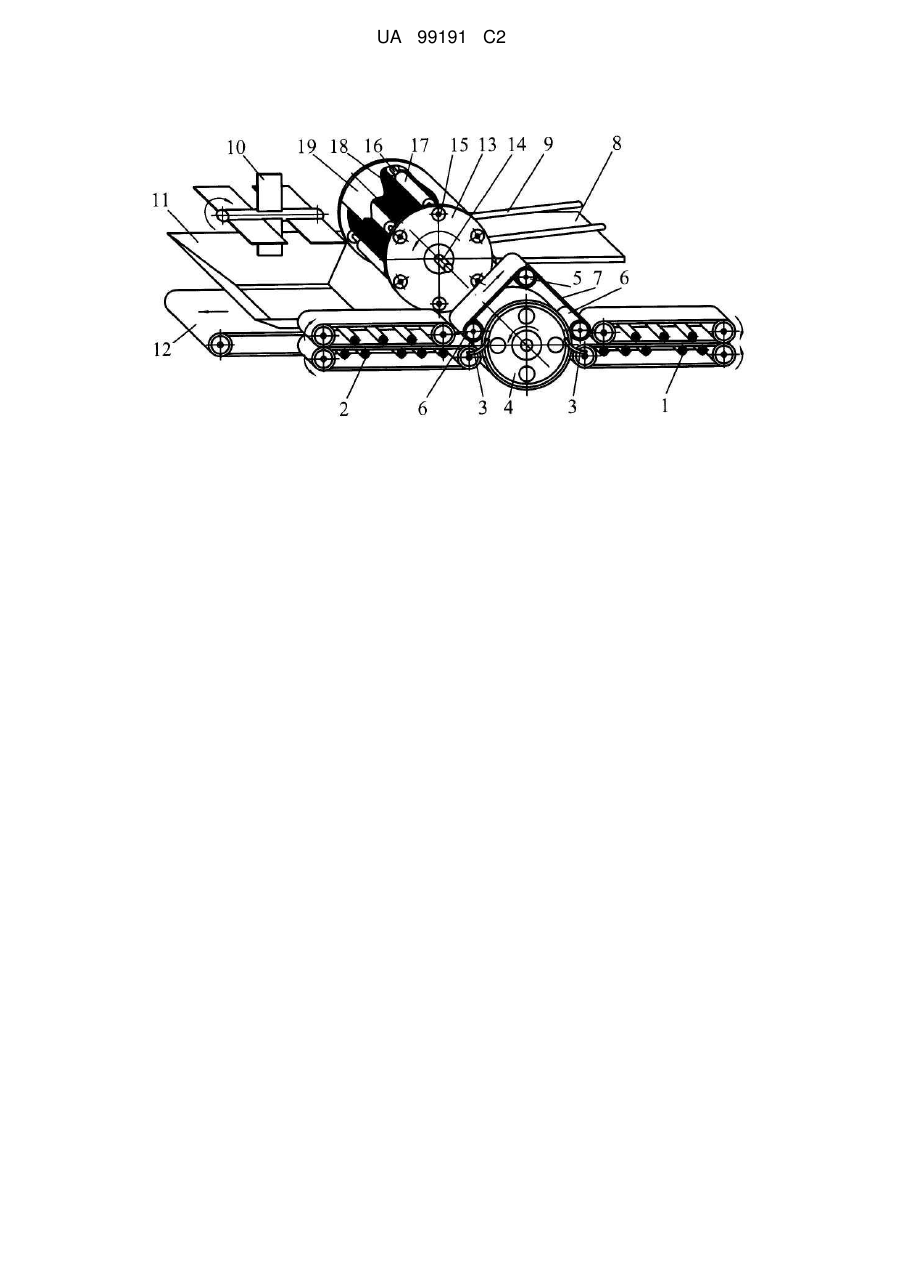

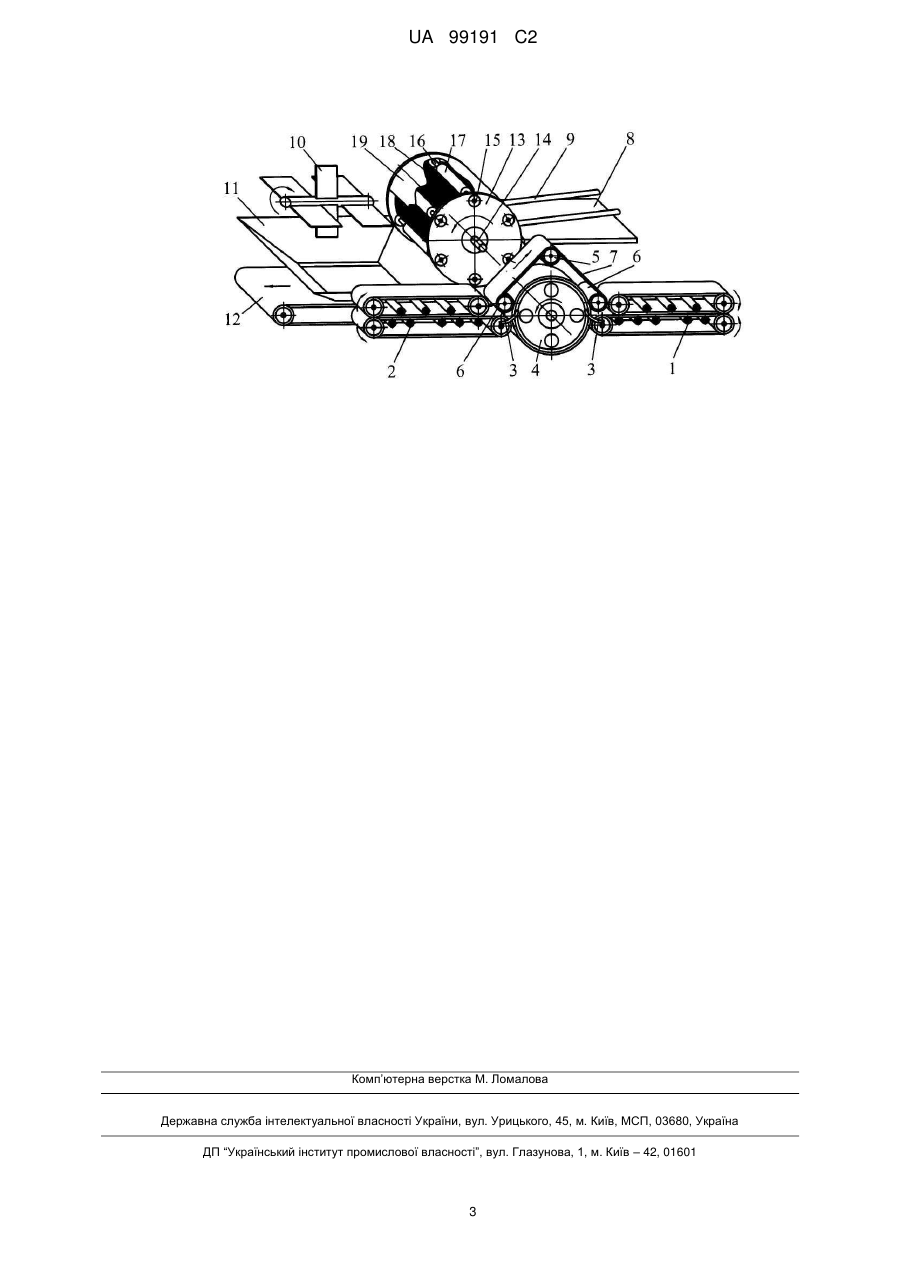

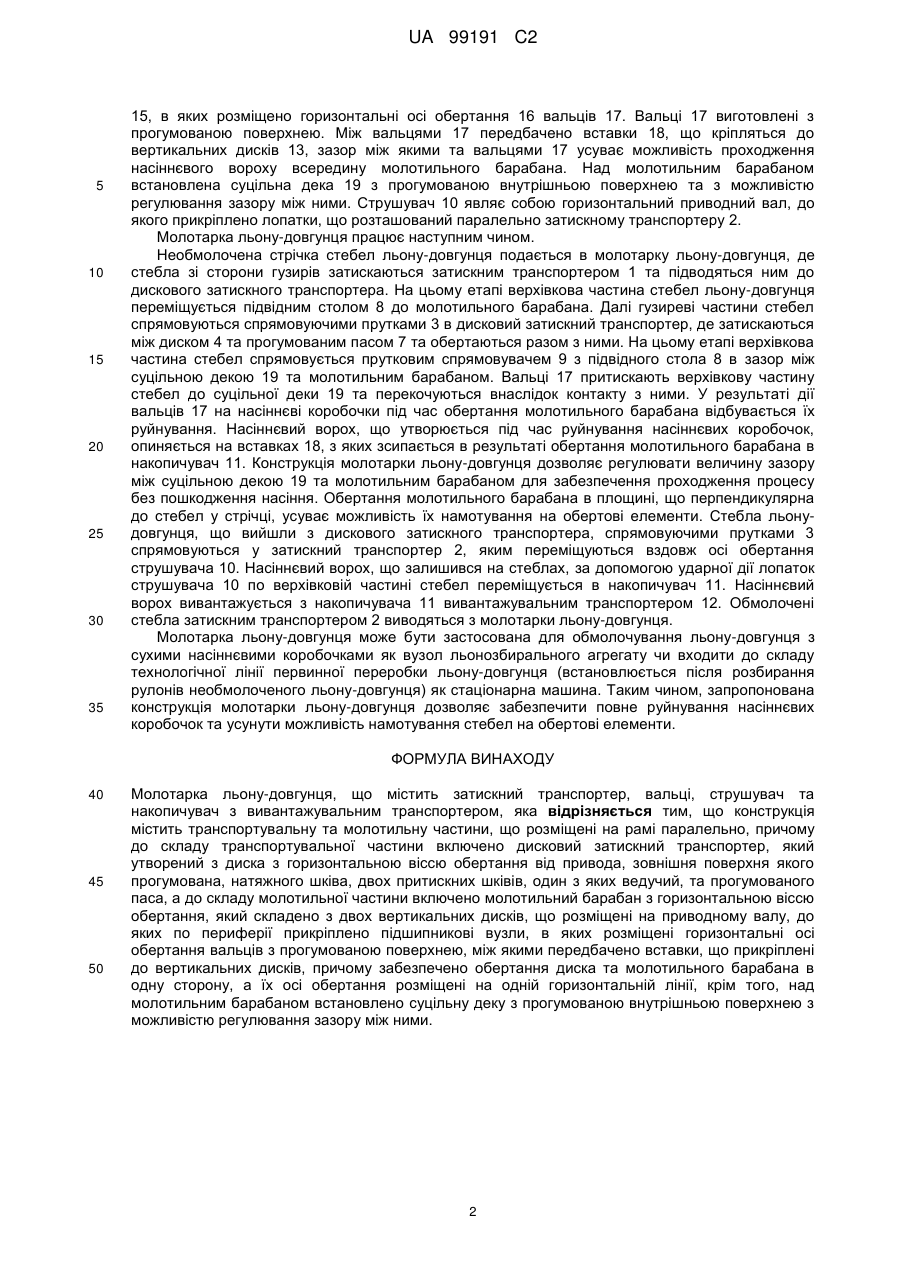

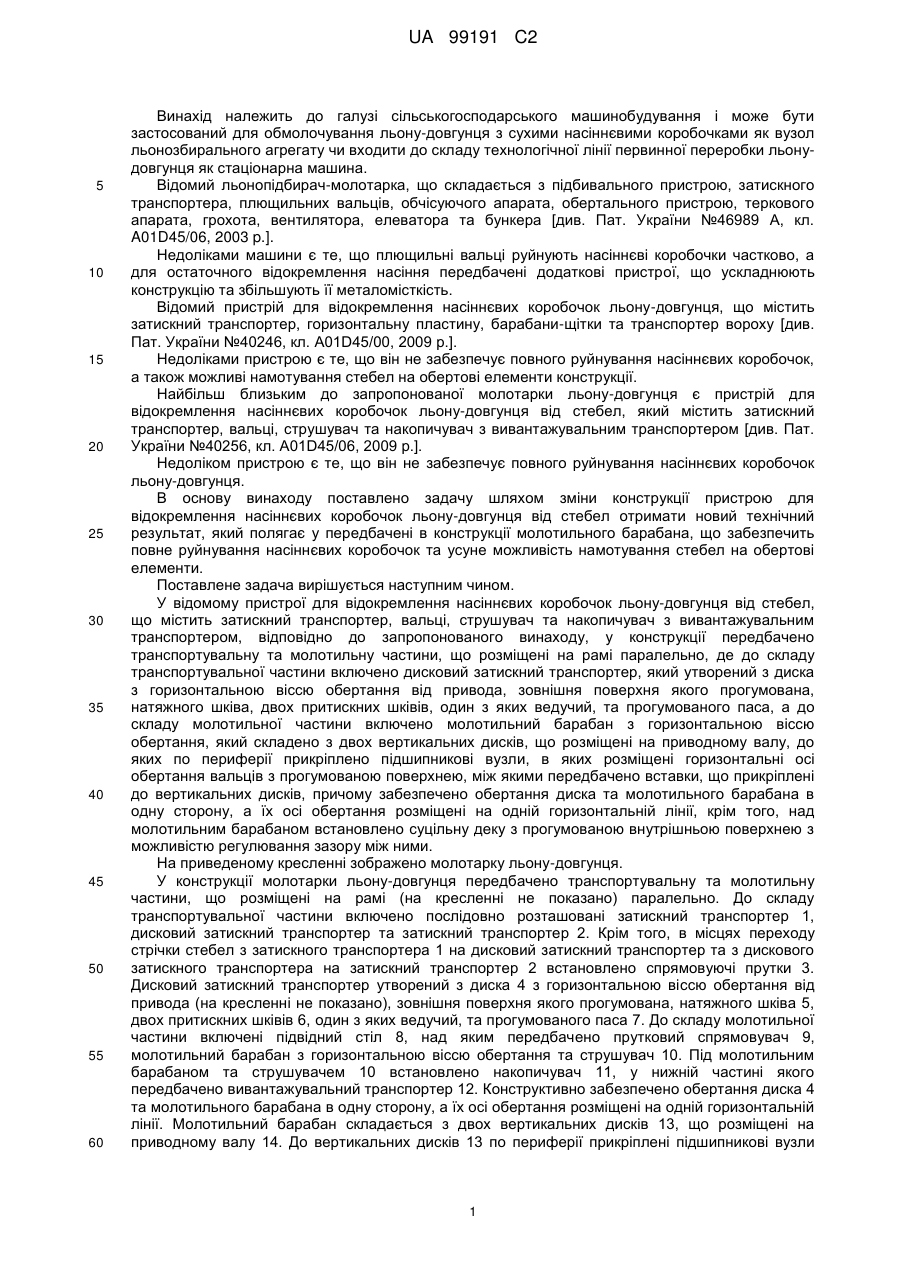

Реферат: Винахід належить до молотарки льону-довгунця, що містить затискний транспортер, вальці, струшувач та накопичувач з вивантажувальним транспортером, причому конструкція містить транспортувальну та молотильну частини, що розміщені на рамі паралельно, до складу транспортувальної частини включено дисковий затискний транспортер, який утворений з диска з горизонтальною віссю обертання від привода, зовнішня поверхня якого прогумована, натяжного шківа, двох притискних шківів, один з яких ведучий, та прогумованого паса, а до складу молотильної частини включено молотильний барабан з горизонтальною віссю обертання, який складено з двох вертикальних дисків, що розміщені на приводному валу, до яких по периферії прикріплено підшипникові вузли, в яких розміщені горизонтальні осі обертання вальців з прогумованою поверхнею, між якими передбачено вставки, що прикріплені до вертикальних дисків, причому забезпечено обертання диска та молотильного барабана в одну сторону, а їх осі обертання розміщені на одній горизонтальній лінії, крім того, над молотильним барабаном встановлено суцільну деку з прогумованою внутрішньою поверхнею з можливістю регулювання зазору між ними. Конструкція молотарки льону-довгунця дозволяє забезпечити повне руйнування насіннєвих коробочок та усуває можливість намотування стебел на обертові елементи. UA 99191 C2 (12) UA 99191 C2 UA 99191 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування і може бути застосований для обмолочування льону-довгунця з сухими насіннєвими коробочками як вузол льонозбирального агрегату чи входити до складу технологічної лінії первинної переробки льонудовгунця як стаціонарна машина. Відомий льонопідбирач-молотарка, що складається з підбивального пристрою, затискного транспортера, плющильних вальців, обчісуючого апарата, обертального пристрою, теркового апарата, грохота, вентилятора, елеватора та бункера [див. Пат. України №46989 А, кл. A01D45/06, 2003 p.]. Недоліками машини є те, що плющильні вальці руйнують насіннєві коробочки частково, а для остаточного відокремлення насіння передбачені додаткові пристрої, що ускладнюють конструкцію та збільшують її металомісткість. Відомий пристрій для відокремлення насіннєвих коробочок льону-довгунця, що містить затискний транспортер, горизонтальну пластину, барабани-щітки та транспортер вороху [див. Пат. України №40246, кл. A01D45/00, 2009 p.]. Недоліками пристрою є те, що він не забезпечує повного руйнування насіннєвих коробочок, а також можливі намотування стебел на обертові елементи конструкції. Найбільш близьким до запропонованої молотарки льону-довгунця є пристрій для відокремлення насіннєвих коробочок льону-довгунця від стебел, який містить затискний транспортер, вальці, струшувач та накопичувач з вивантажувальним транспортером [див. Пат. України №40256, кл. A01D45/06, 2009 p.]. Недоліком пристрою є те, що він не забезпечує повного руйнування насіннєвих коробочок льону-довгунця. В основу винаходу поставлено задачу шляхом зміни конструкції пристрою для відокремлення насіннєвих коробочок льону-довгунця від стебел отримати новий технічний результат, який полягає у передбачені в конструкції молотильного барабана, що забезпечить повне руйнування насіннєвих коробочок та усуне можливість намотування стебел на обертові елементи. Поставлене задача вирішується наступним чином. У відомому пристрої для відокремлення насіннєвих коробочок льону-довгунця від стебел, що містить затискний транспортер, вальці, струшувач та накопичувач з вивантажувальним транспортером, відповідно до запропонованого винаходу, у конструкції передбачено транспортувальну та молотильну частини, що розміщені на рамі паралельно, де до складу транспортувальної частини включено дисковий затискний транспортер, який утворений з диска з горизонтальною віссю обертання від привода, зовнішня поверхня якого прогумована, натяжного шківа, двох притискних шківів, один з яких ведучий, та прогумованого паса, а до складу молотильної частини включено молотильний барабан з горизонтальною віссю обертання, який складено з двох вертикальних дисків, що розміщені на приводному валу, до яких по периферії прикріплено підшипникові вузли, в яких розміщені горизонтальні осі обертання вальців з прогумованою поверхнею, між якими передбачено вставки, що прикріплені до вертикальних дисків, причому забезпечено обертання диска та молотильного барабана в одну сторону, а їх осі обертання розміщені на одній горизонтальній лінії, крім того, над молотильним барабаном встановлено суцільну деку з прогумованою внутрішньою поверхнею з можливістю регулювання зазору між ними. На приведеному кресленні зображено молотарку льону-довгунця. У конструкції молотарки льону-довгунця передбачено транспортувальну та молотильну частини, що розміщені на рамі (на кресленні не показано) паралельно. До складу транспортувальної частини включено послідовно розташовані затискний транспортер 1, дисковий затискний транспортер та затискний транспортер 2. Крім того, в місцях переходу стрічки стебел з затискного транспортера 1 на дисковий затискний транспортер та з дискового затискного транспортера на затискний транспортер 2 встановлено спрямовуючі прутки 3. Дисковий затискний транспортер утворений з диска 4 з горизонтальною віссю обертання від привода (на кресленні не показано), зовнішня поверхня якого прогумована, натяжного шківа 5, двох притискних шківів 6, один з яких ведучий, та прогумованого паса 7. До складу молотильної частини включені підвідний стіл 8, над яким передбачено прутковий спрямовувач 9, молотильний барабан з горизонтальною віссю обертання та струшувач 10. Під молотильним барабаном та струшувачем 10 встановлено накопичувач 11, у нижній частині якого передбачено вивантажувальний транспортер 12. Конструктивно забезпечено обертання диска 4 та молотильного барабана в одну сторону, а їх осі обертання розміщені на одній горизонтальній лінії. Молотильний барабан складається з двох вертикальних дисків 13, що розміщені на приводному валу 14. До вертикальних дисків 13 по периферії прикріплені підшипникові вузли 1 UA 99191 C2 5 10 15 20 25 30 35 15, в яких розміщено горизонтальні осі обертання 16 вальців 17. Вальці 17 виготовлені з прогумованою поверхнею. Між вальцями 17 передбачено вставки 18, що кріпляться до вертикальних дисків 13, зазор між якими та вальцями 17 усуває можливість проходження насіннєвого вороху всередину молотильного барабана. Над молотильним барабаном встановлена суцільна дека 19 з прогумованою внутрішньою поверхнею та з можливістю регулювання зазору між ними. Струшувач 10 являє собою горизонтальний приводний вал, до якого прикріплено лопатки, що розташований паралельно затискному транспортеру 2. Молотарка льону-довгунця працює наступним чином. Необмолочена стрічка стебел льону-довгунця подається в молотарку льону-довгунця, де стебла зі сторони гузирів затискаються затискним транспортером 1 та підводяться ним до дискового затискного транспортера. На цьому етапі верхівкова частина стебел льону-довгунця переміщується підвідним столом 8 до молотильного барабана. Далі гузиреві частини стебел спрямовуються спрямовуючими прутками 3 в дисковий затискний транспортер, де затискаються між диском 4 та прогумованим пасом 7 та обертаються разом з ними. На цьому етапі верхівкова частина стебел спрямовується прутковим спрямовувачем 9 з підвідного стола 8 в зазор між суцільною декою 19 та молотильним барабаном. Вальці 17 притискають верхівкову частину стебел до суцільної деки 19 та перекочуються внаслідок контакту з ними. У результаті дії вальців 17 на насіннєві коробочки під час обертання молотильного барабана відбувається їх руйнування. Насіннєвий ворох, що утворюється під час руйнування насіннєвих коробочок, опиняється на вставках 18, з яких зсипається в результаті обертання молотильного барабана в накопичувач 11. Конструкція молотарки льону-довгунця дозволяє регулювати величину зазору між суцільною декою 19 та молотильним барабаном для забезпечення проходження процесу без пошкодження насіння. Обертання молотильного барабана в площині, що перпендикулярна до стебел у стрічці, усуває можливість їх намотування на обертові елементи. Стебла льонудовгунця, що вийшли з дискового затискного транспортера, спрямовуючими прутками 3 спрямовуються у затискний транспортер 2, яким переміщуються вздовж осі обертання струшувача 10. Насіннєвий ворох, що залишився на стеблах, за допомогою ударної дії лопаток струшувача 10 по верхівковій частині стебел переміщується в накопичувач 11. Насіннєвий ворох вивантажується з накопичувача 11 вивантажувальним транспортером 12. Обмолочені стебла затискним транспортером 2 виводяться з молотарки льону-довгунця. Молотарка льону-довгунця може бути застосована для обмолочування льону-довгунця з сухими насіннєвими коробочками як вузол льонозбирального агрегату чи входити до складу технологічної лінії первинної переробки льону-довгунця (встановлюється після розбирання рулонів необмолоченого льону-довгунця) як стаціонарна машина. Таким чином, запропонована конструкція молотарки льону-довгунця дозволяє забезпечити повне руйнування насіннєвих коробочок та усунути можливість намотування стебел на обертові елементи. ФОРМУЛА ВИНАХОДУ 40 45 50 Молотарка льону-довгунця, що містить затискний транспортер, вальці, струшувач та накопичувач з вивантажувальним транспортером, яка відрізняється тим, що конструкція містить транспортувальну та молотильну частини, що розміщені на рамі паралельно, причому до складу транспортувальної частини включено дисковий затискний транспортер, який утворений з диска з горизонтальною віссю обертання від привода, зовнішня поверхня якого прогумована, натяжного шківа, двох притискних шківів, один з яких ведучий, та прогумованого паса, а до складу молотильної частини включено молотильний барабан з горизонтальною віссю обертання, який складено з двох вертикальних дисків, що розміщені на приводному валу, до яких по периферії прикріплено підшипникові вузли, в яких розміщені горизонтальні осі обертання вальців з прогумованою поверхнею, між якими передбачено вставки, що прикріплені до вертикальних дисків, причому забезпечено обертання диска та молотильного барабана в одну сторону, а їх осі обертання розміщені на одній горизонтальній лінії, крім того, над молотильним барабаном встановлено суцільну деку з прогумованою внутрішньою поверхнею з можливістю регулювання зазору між ними. 2 UA 99191 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
