Індукційний нагрівач

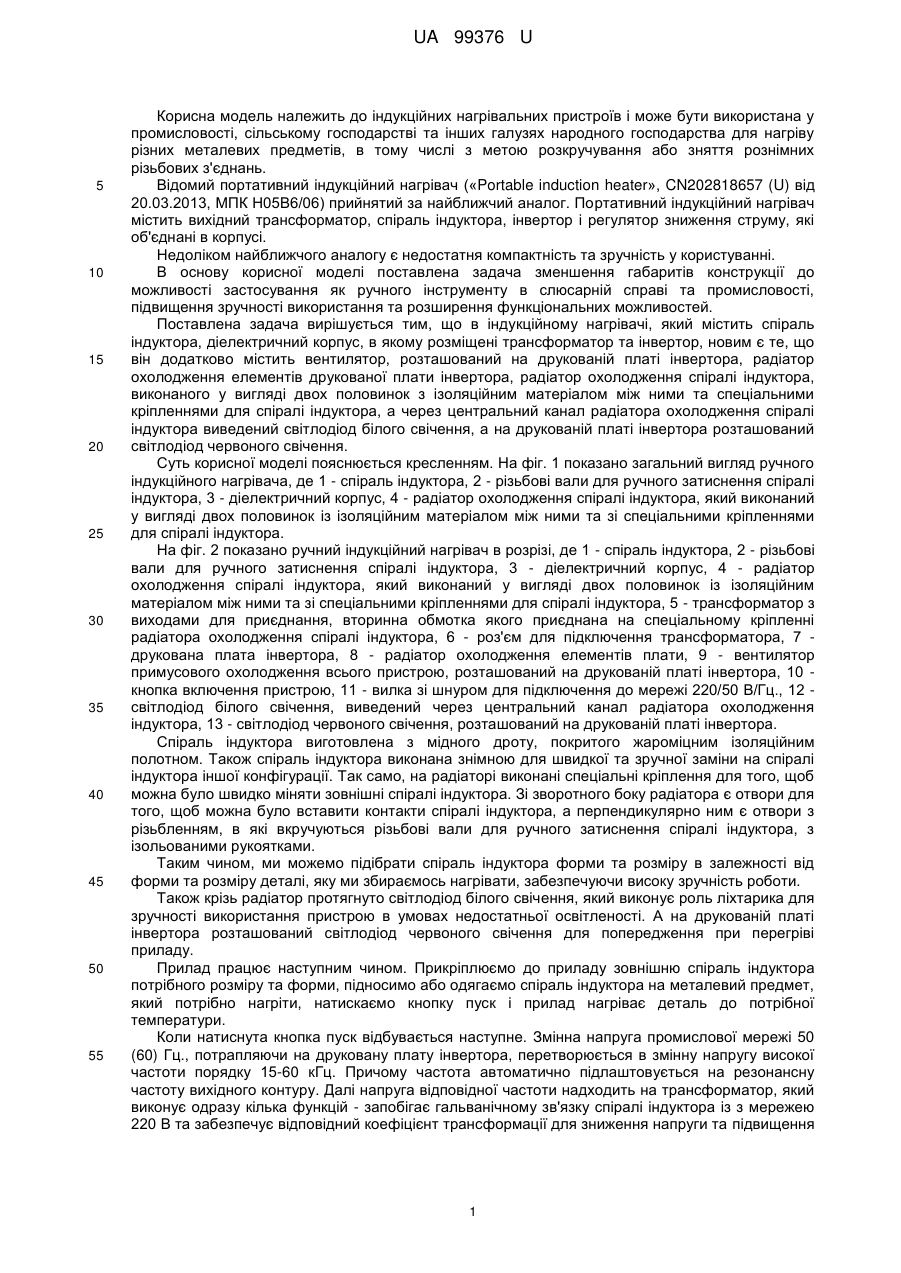

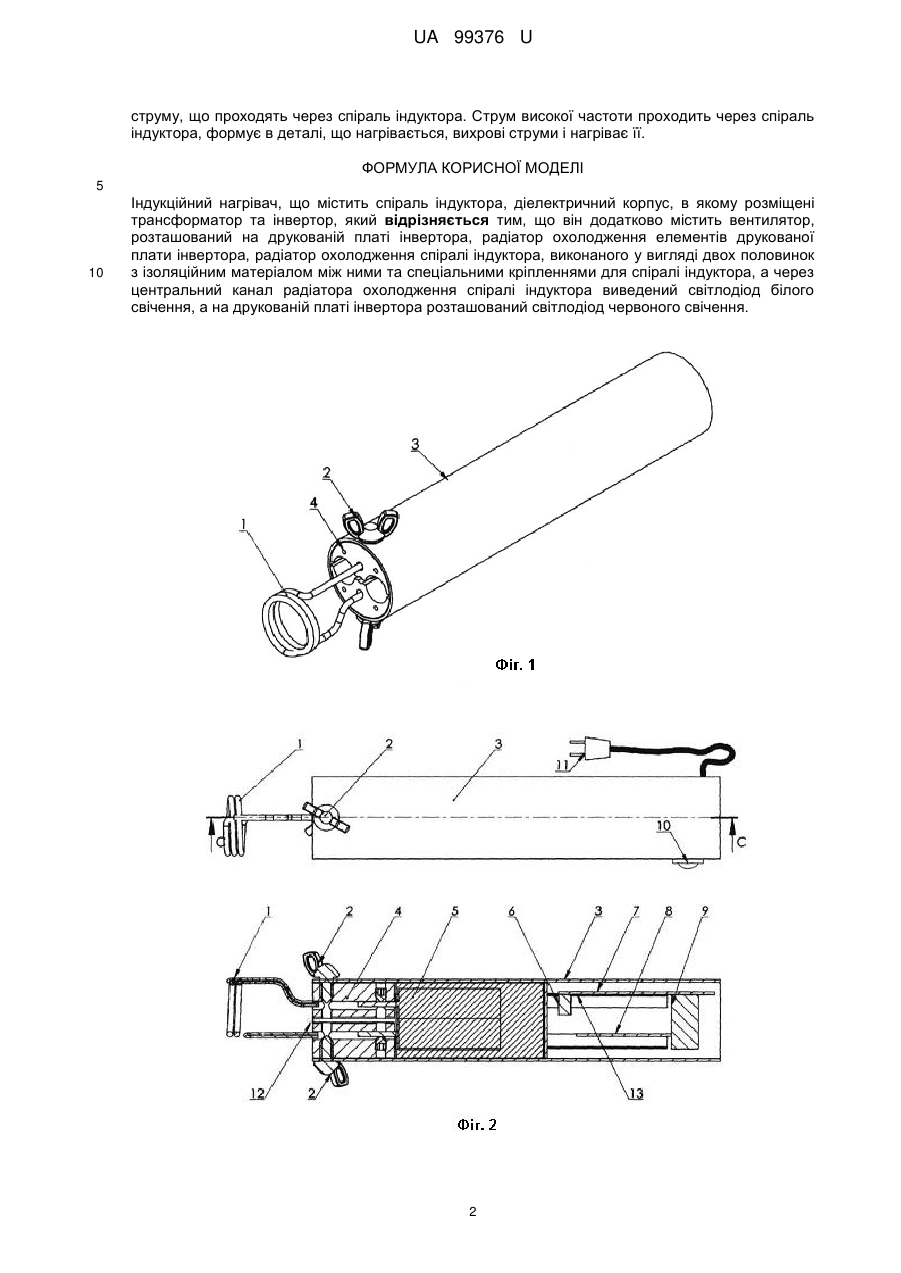

Реферат: UA 99376 U UA 99376 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до індукційних нагрівальних пристроїв і може бути використана у промисловості, сільському господарстві та інших галузях народного господарства для нагріву різних металевих предметів, в тому числі з метою розкручування або зняття рознімних різьбових з'єднань. Відомий портативний індукційний нагрівач («Portable induction heater», CN202818657 (U) від 20.03.2013, МПК Н05В6/06) прийнятий за найближчий аналог. Портативний індукційний нагрівач містить вихідний трансформатор, спіраль індуктора, інвертор і регулятор зниження струму, які об'єднані в корпусі. Недоліком найближчого аналогу є недостатня компактність та зручність у користуванні. В основу корисної моделі поставлена задача зменшення габаритів конструкції до можливості застосування як ручного інструменту в слюсарній справі та промисловості, підвищення зручності використання та розширення функціональних можливостей. Поставлена задача вирішується тим, що в індукційному нагрівачі, який містить спіраль індуктора, діелектричний корпус, в якому розміщені трансформатор та інвертор, новим є те, що він додатково містить вентилятор, розташований на друкованій платі інвертора, радіатор охолодження елементів друкованої плати інвертора, радіатор охолодження спіралі індуктора, виконаного у вигляді двох половинок з ізоляційним матеріалом між ними та спеціальними кріпленнями для спіралі індуктора, а через центральний канал радіатора охолодження спіралі індуктора виведений світлодіод білого свічення, а на друкованій платі інвертора розташований світлодіод червоного свічення. Суть корисної моделі пояснюється кресленням. На фіг. 1 показано загальний вигляд ручного індукційного нагрівача, де 1 - спіраль індуктора, 2 - різьбові вали для ручного затиснення спіралі індуктора, 3 - діелектричний корпус, 4 - радіатор охолодження спіралі індуктора, який виконаний у вигляді двох половинок із ізоляційним матеріалом між ними та зі спеціальними кріпленнями для спіралі індуктора. На фіг. 2 показано ручний індукційний нагрівач в розрізі, де 1 - спіраль індуктора, 2 - різьбові вали для ручного затиснення спіралі індуктора, 3 - діелектричний корпус, 4 - радіатор охолодження спіралі індуктора, який виконаний у вигляді двох половинок із ізоляційним матеріалом між ними та зі спеціальними кріпленнями для спіралі індуктора, 5 - трансформатор з виходами для приєднання, вторинна обмотка якого приєднана на спеціальному кріпленні радіатора охолодження спіралі індуктора, 6 - роз'єм для підключення трансформатора, 7 друкована плата інвертора, 8 - радіатор охолодження елементів плати, 9 - вентилятор примусового охолодження всього пристрою, розташований на друкованій платі інвертора, 10 кнопка включення пристрою, 11 - вилка зі шнуром для підключення до мережі 220/50 В/Гц., 12 світлодіод білого свічення, виведений через центральний канал радіатора охолодження індуктора, 13 - світлодіод червоного свічення, розташований на друкованій платі інвертора. Спіраль індуктора виготовлена з мідного дроту, покритого жароміцним ізоляційним полотном. Також спіраль індуктора виконана знімною для швидкої та зручної заміни на спіралі індуктора іншої конфігурації. Так само, на радіаторі виконані спеціальні кріплення для того, щоб можна було швидко міняти зовнішні спіралі індуктора. Зі зворотного боку радіатора є отвори для того, щоб можна було вставити контакти спіралі індуктора, а перпендикулярно ним є отвори з різьбленням, в які вкручуються різьбові вали для ручного затиснення спіралі індуктора, з ізольованими рукоятками. Таким чином, ми можемо підібрати спіраль індуктора форми та розміру в залежності від форми та розміру деталі, яку ми збираємось нагрівати, забезпечуючи високу зручність роботи. Також крізь радіатор протягнуто світлодіод білого свічення, який виконує роль ліхтарика для зручності використання пристрою в умовах недостатньої освітленості. А на друкованій платі інвертора розташований світлодіод червоного свічення для попередження при перегріві приладу. Прилад працює наступним чином. Прикріплюємо до приладу зовнішню спіраль індуктора потрібного розміру та форми, підносимо або одягаємо спіраль індуктора на металевий предмет, який потрібно нагріти, натискаємо кнопку пуск і прилад нагріває деталь до потрібної температури. Коли натиснута кнопка пуск відбувається наступне. Змінна напруга промислової мережі 50 (60) Гц., потрапляючи на друковану плату інвертора, перетворюється в змінну напругу високої частоти порядку 15-60 кГц. Причому частота автоматично підлаштовується на резонансну частоту вихідного контуру. Далі напруга відповідної частоти надходить на трансформатор, який виконує одразу кілька функцій - запобігає гальванічному зв'язку спіралі індуктора із з мережею 220 В та забезпечує відповідний коефіцієнт трансформації для зниження напруги та підвищення 1 UA 99376 U струму, що проходять через спіраль індуктора. Струм високої частоти проходить через спіраль індуктора, формує в деталі, що нагрівається, вихрові струми і нагріває її. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Індукційний нагрівач, що містить спіраль індуктора, діелектричний корпус, в якому розміщені трансформатор та інвертор, який відрізняється тим, що він додатково містить вентилятор, розташований на друкованій платі інвертора, радіатор охолодження елементів друкованої плати інвертора, радіатор охолодження спіралі індуктора, виконаного у вигляді двох половинок з ізоляційним матеріалом між ними та спеціальними кріпленнями для спіралі індуктора, а через центральний канал радіатора охолодження спіралі індуктора виведений світлодіод білого свічення, а на друкованій платі інвертора розташований світлодіод червоного свічення. 2 UA 99376 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
