Пристрій для змагань та тренінгових спарингів з армрестлінгу

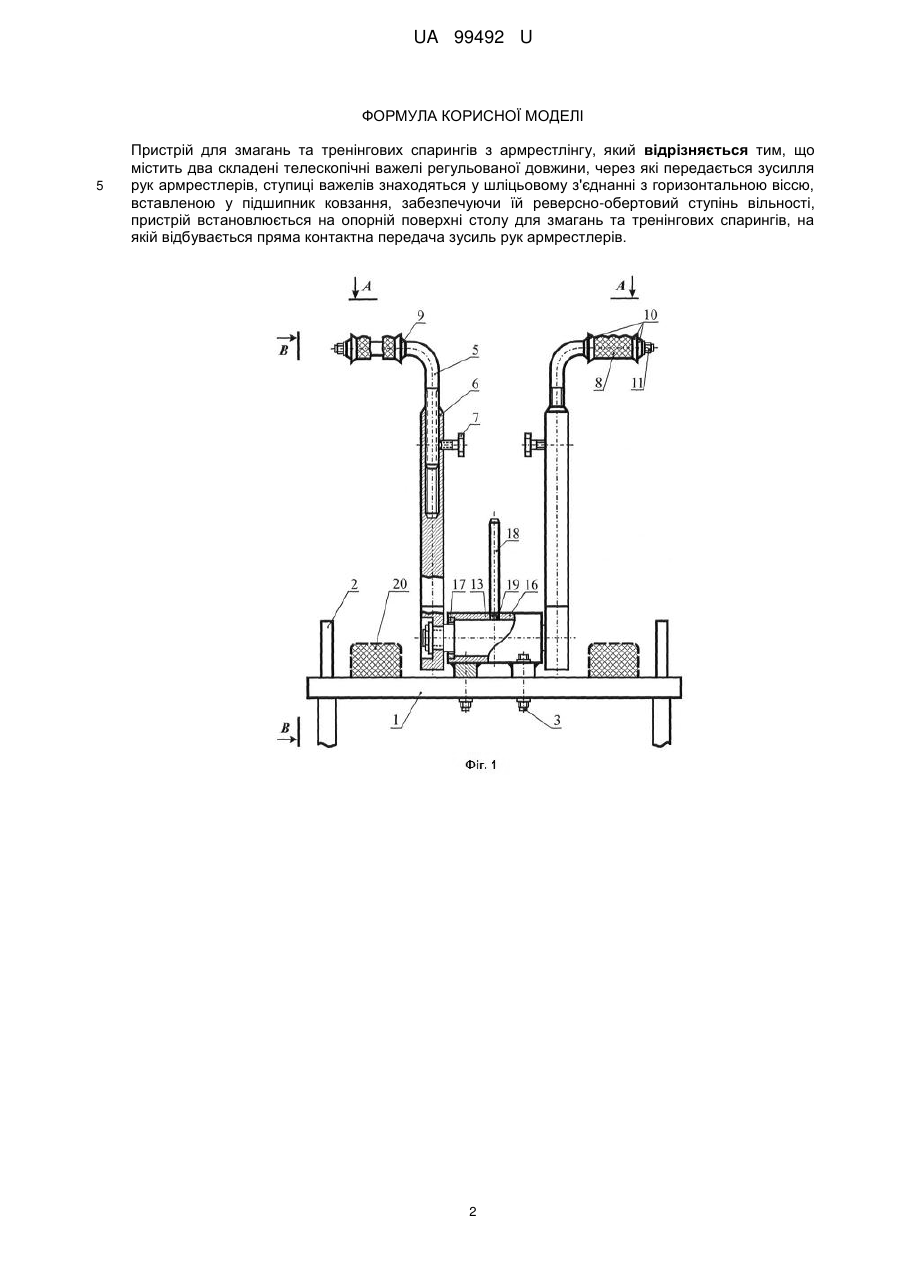

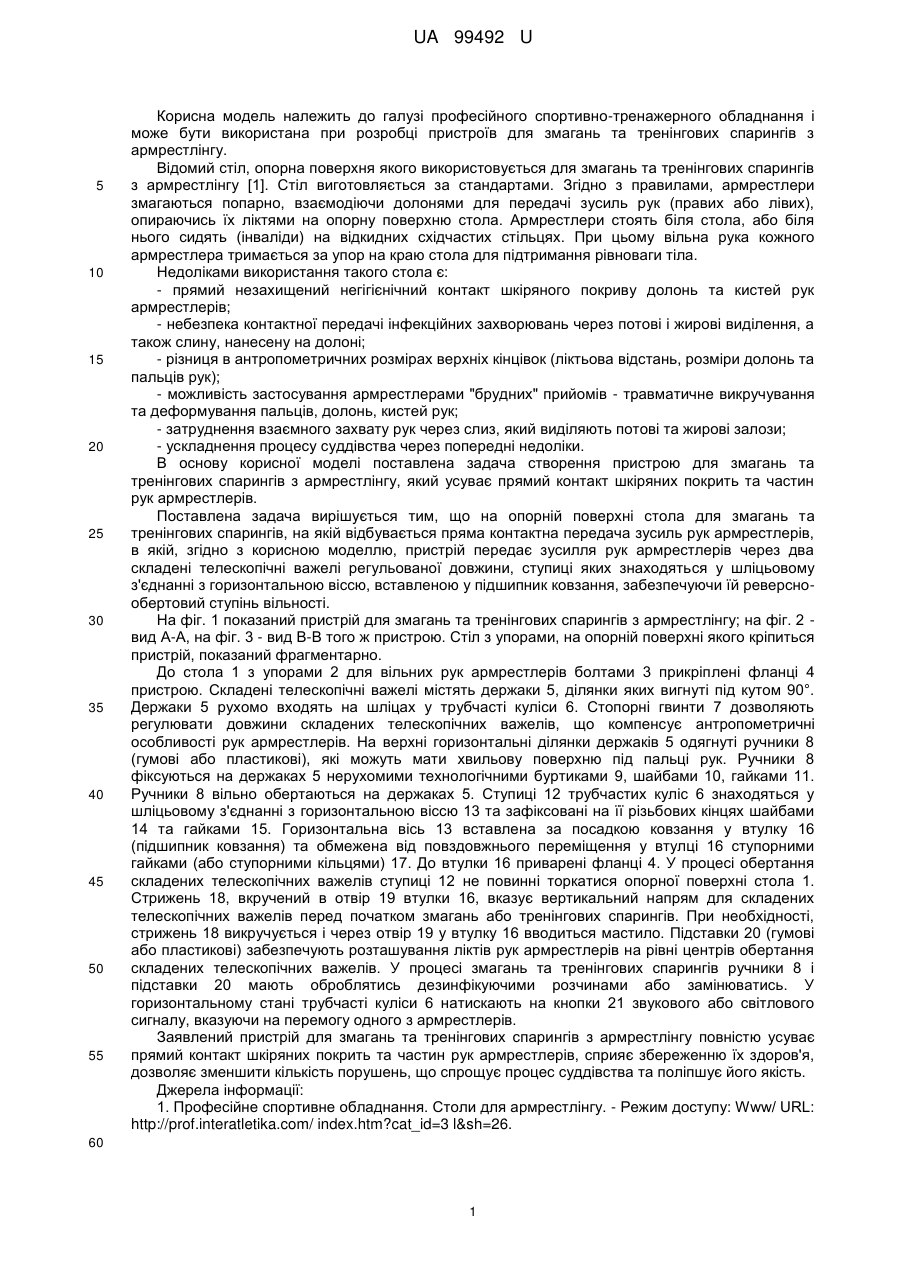

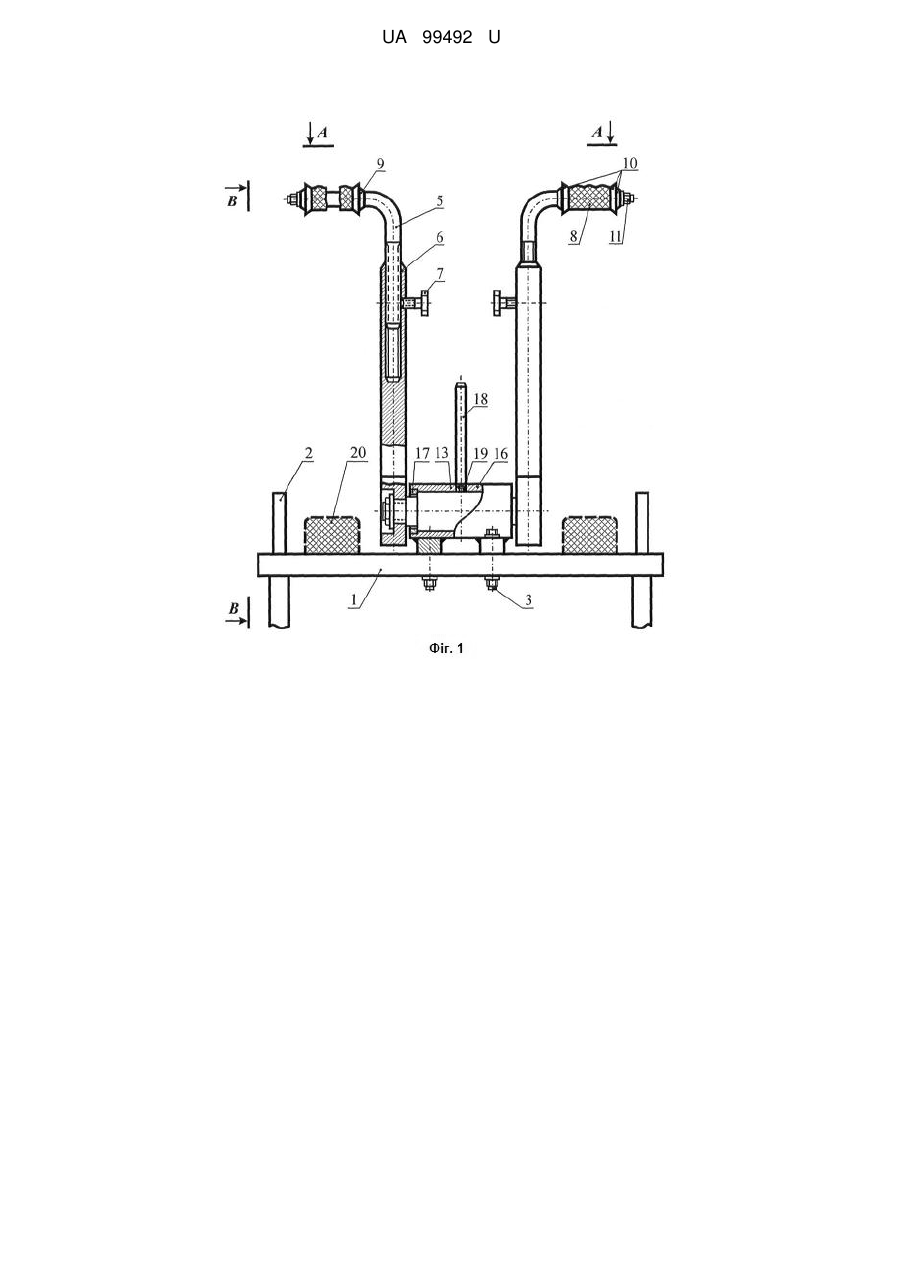

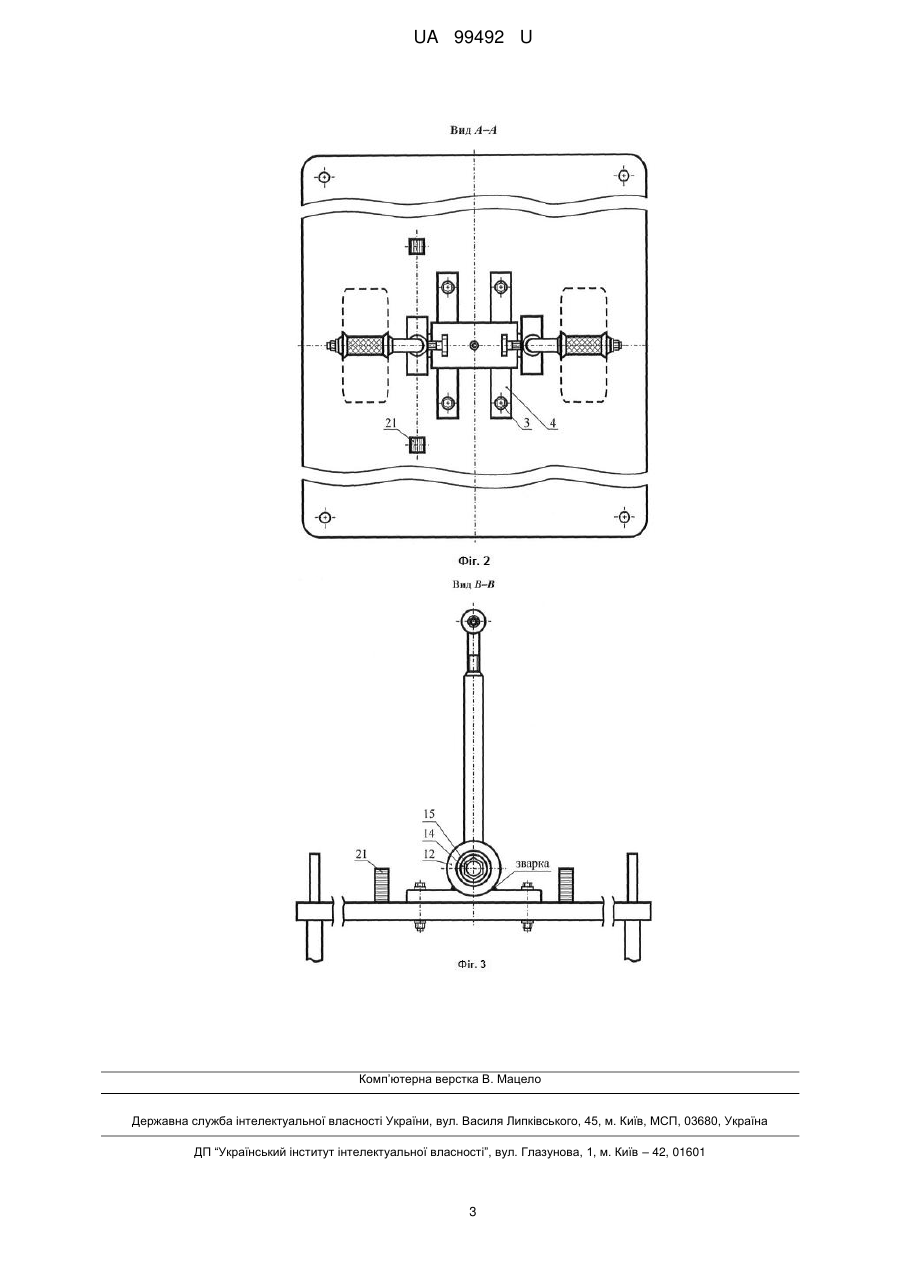

Реферат: Пристрій для змагань та тренінгових спарингів з армрестлінгу містить два складені телескопічні важелі регульованої довжини, через які передається зусилля рук армрестлерів, ступиці важелів знаходяться у шліцьовому з'єднанні з горизонтальною віссю, вставленою у підшипник ковзання, забезпечуючи їй реверсно-обертовий ступінь вільності. UA 99492 U (54) ПРИСТРІЙ ДЛЯ ЗМАГАНЬ ТА ТРЕНІНГОВИХ СПАРИНГІВ З АРМРЕСТЛІНГУ UA 99492 U UA 99492 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі професійного спортивно-тренажерного обладнання і може бути використана при розробці пристроїв для змагань та тренінгових спарингів з армрестлінгу. Відомий стіл, опорна поверхня якого використовується для змагань та тренінгових спарингів з армрестлінгу [1]. Стіл виготовляється за стандартами. Згідно з правилами, армрестлери змагаються попарно, взаємодіючи долонями для передачі зусиль рук (правих або лівих), опираючись їх ліктями на опорну поверхню стола. Армрестлери стоять біля стола, або біля нього сидять (інваліди) на відкидних східчастих стільцях. При цьому вільна рука кожного армрестлера тримається за упор на краю стола для підтримання рівноваги тіла. Недоліками використання такого стола є: - прямий незахищений негігієнічний контакт шкіряного покриву долонь та кистей рук армрестлерів; - небезпека контактної передачі інфекційних захворювань через потові і жирові виділення, а також слину, нанесену на долоні; - різниця в антропометричних розмірах верхніх кінцівок (ліктьова відстань, розміри долонь та пальців рук); - можливість застосування армрестлерами "брудних" прийомів - травматичне викручування та деформування пальців, долонь, кистей рук; - затруднення взаємного захвату рук через слиз, який виділяють потові та жирові залози; - ускладнення процесу суддівства через попередні недоліки. В основу корисної моделі поставлена задача створення пристрою для змагань та тренінгових спарингів з армрестлінгу, який усуває прямий контакт шкіряних покрить та частин рук армрестлерів. Поставлена задача вирішується тим, що на опорній поверхні стола для змагань та тренінгових спарингів, на якій відбувається пряма контактна передача зусиль рук армрестлерів, в якій, згідно з корисною моделлю, пристрій передає зусилля рук армрестлерів через два складені телескопічні важелі регульованої довжини, ступиці яких знаходяться у шліцьовому з'єднанні з горизонтальною віссю, вставленою у підшипник ковзання, забезпечуючи їй реверснообертовий ступінь вільності. На фіг. 1 показаний пристрій для змагань та тренінгових спарингів з армрестлінгу; на фіг. 2 вид А-А, на фіг. 3 - вид В-В того ж пристрою. Стіл з упорами, на опорній поверхні якого кріпиться пристрій, показаний фрагментарно. До стола 1 з упорами 2 для вільних рук армрестлерів болтами 3 прикріплені фланці 4 пристрою. Складені телескопічні важелі містять держаки 5, ділянки яких вигнуті під кутом 90°. Держаки 5 рухомо входять на шліцах у трубчасті куліси 6. Стопорні гвинти 7 дозволяють регулювати довжини складених телескопічних важелів, що компенсує антропометричні особливості рук армрестлерів. На верхні горизонтальні ділянки держаків 5 одягнуті ручники 8 (гумові або пластикові), які можуть мати хвильову поверхню під пальці рук. Ручники 8 фіксуються на держаках 5 нерухомими технологічними буртиками 9, шайбами 10, гайками 11. Ручники 8 вільно обертаються на держаках 5. Ступиці 12 трубчастих куліс 6 знаходяться у шліцьовому з'єднанні з горизонтальною віссю 13 та зафіксовані на її різьбових кінцях шайбами 14 та гайками 15. Горизонтальна вісь 13 вставлена за посадкою ковзання у втулку 16 (підшипник ковзання) та обмежена від повздовжнього переміщення у втулці 16 ступорними гайками (або ступорними кільцями) 17. До втулки 16 приварені фланці 4. У процесі обертання складених телескопічних важелів ступиці 12 не повинні торкатися опорної поверхні стола 1. Стрижень 18, вкручений в отвір 19 втулки 16, вказує вертикальний напрям для складених телескопічних важелів перед початком змагань або тренінгових спарингів. При необхідності, стрижень 18 викручується і через отвір 19 у втулку 16 вводиться мастило. Підставки 20 (гумові або пластикові) забезпечують розташування ліктів рук армрестлерів на рівні центрів обертання складених телескопічних важелів. У процесі змагань та тренінгових спарингів ручники 8 і підставки 20 мають оброблятись дезинфікуючими розчинами або замінюватись. У горизонтальному стані трубчасті куліси 6 натискають на кнопки 21 звукового або світлового сигналу, вказуючи на перемогу одного зармрестлерів. Заявлений пристрій для змагань та тренінгових спарингів з армрестлінгу повністю усуває прямий контакт шкіряних покрить та частин рук армрестлерів, сприяє збереженню їх здоров'я, дозволяє зменшити кількість порушень, що спрощує процес суддівства та поліпшує його якість. Джерела інформації: 1. Професійне спортивне обладнання. Столи для армрестлінгу. - Режим доступу: Www/ URL: http://prof.interatletika.com/ index.htm?cat_id=3 l&sh=26. 60 1 UA 99492 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для змагань та тренінгових спарингів з армрестлінгу, який відрізняється тим, що містить два складені телескопічні важелі регульованої довжини, через які передається зусилля рук армрестлерів, ступиці важелів знаходяться у шліцьовому з'єднанні з горизонтальною віссю, вставленою у підшипник ковзання, забезпечуючи їй реверсно-обертовий ступінь вільності, пристрій встановлюється на опорній поверхні столу для змагань та тренінгових спарингів, на якій відбувається пряма контактна передача зусиль рук армрестлерів. 2 UA 99492 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
