Прес-форма для формування структурно-неоднорідних матеріалів

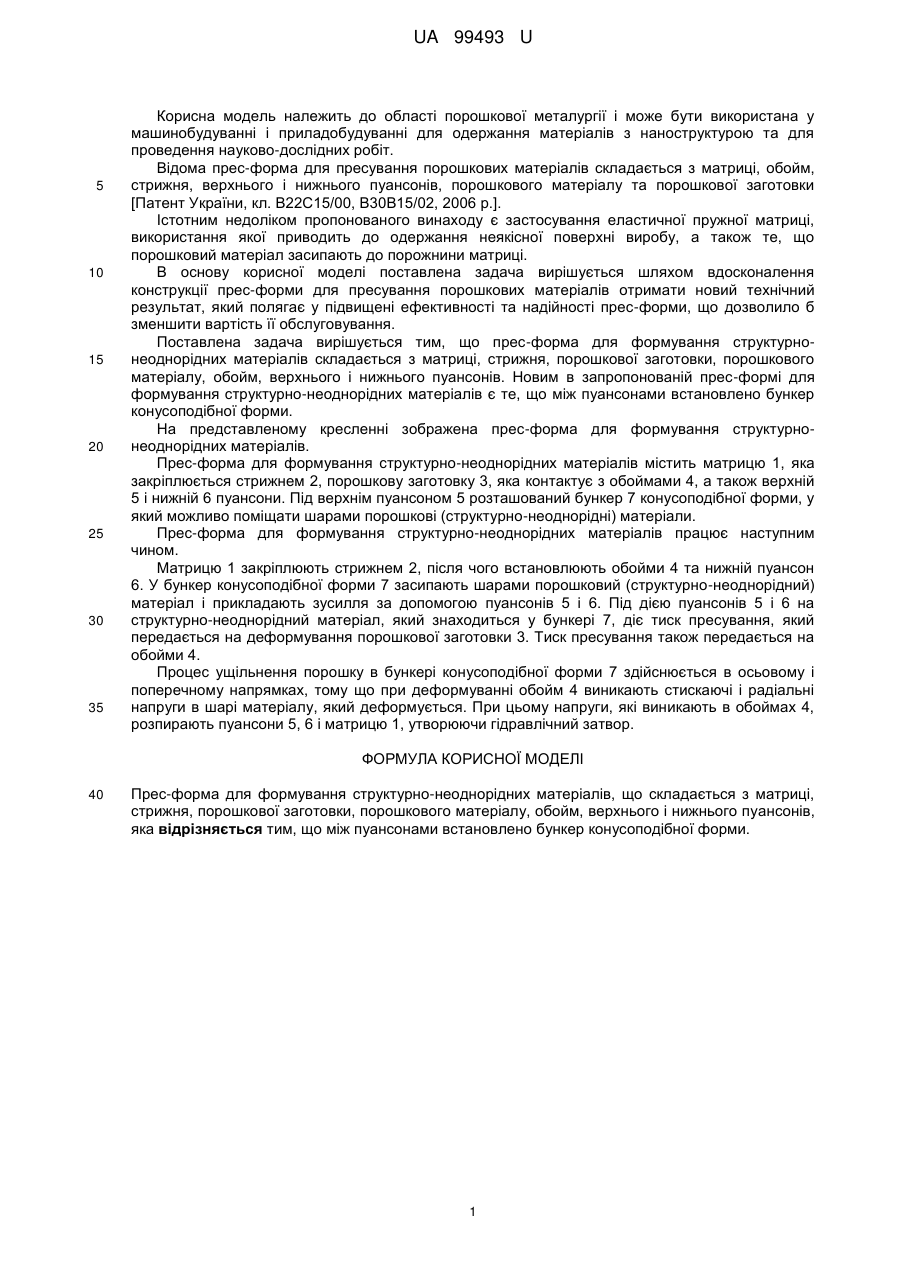

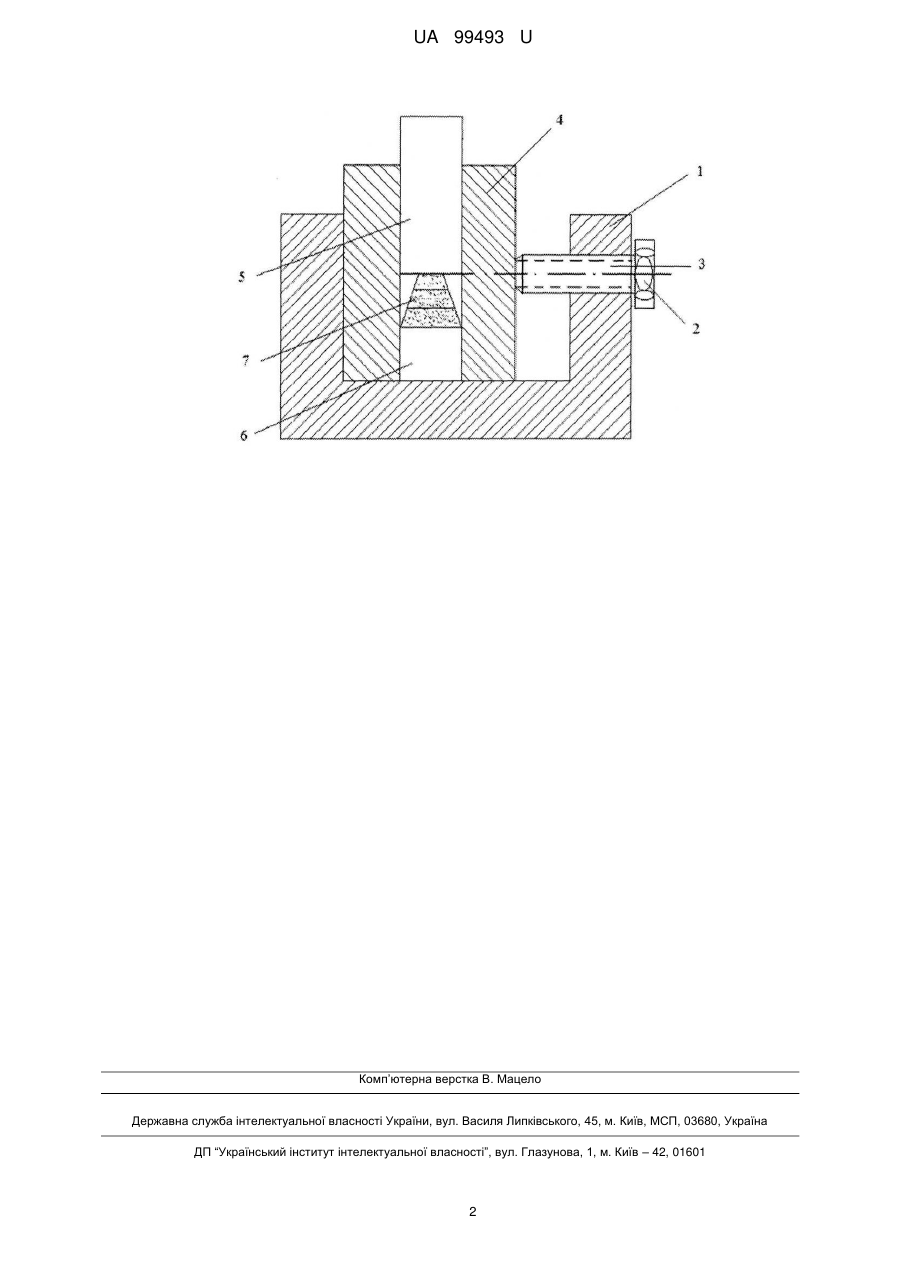

Реферат: UA 99493 U UA 99493 U 5 10 15 20 25 30 35 Корисна модель належить до області порошкової металургії і може бути використана у машинобудуванні і приладобудуванні для одержання матеріалів з наноструктурою та для проведення науково-дослідних робіт. Відома прес-форма для пресування порошкових матеріалів складається з матриці, обойм, стрижня, верхнього і нижнього пуансонів, порошкового матеріалу та порошкової заготовки [Патент України, кл. В22С15/00, В30В15/02, 2006 р.]. Істотним недоліком пропонованого винаходу є застосування еластичної пружної матриці, використання якої приводить до одержання неякісної поверхні виробу, а також те, що порошковий матеріал засипають до порожнини матриці. В основу корисної моделі поставлена задача вирішується шляхом вдосконалення конструкції прес-форми для пресування порошкових матеріалів отримати новий технічний результат, який полягає у підвищені ефективності та надійності прес-форми, що дозволило б зменшити вартість її обслуговування. Поставлена задача вирішується тим, що прес-форма для формування структурнонеоднорідних матеріалів складається з матриці, стрижня, порошкової заготовки, порошкового матеріалу, обойм, верхнього і нижнього пуансонів. Новим в запропонованій прес-формі для формування структурно-неоднорідних матеріалів є те, що між пуансонами встановлено бункер конусоподібної форми. На представленому кресленні зображена прес-форма для формування структурнонеоднорідних матеріалів. Прес-форма для формування структурно-неоднорідних матеріалів містить матрицю 1, яка закріплюється стрижнем 2, порошкову заготовку 3, яка контактує з обоймами 4, а також верхній 5 і нижній 6 пуансони. Під верхнім пуансоном 5 розташований бункер 7 конусоподібної форми, у який можливо поміщати шарами порошкові (структурно-неоднорідні) матеріали. Прес-форма для формування структурно-неоднорідних матеріалів працює наступним чином. Матрицю 1 закріплюють стрижнем 2, після чого встановлюють обойми 4 та нижній пуансон 6. У бункер конусоподібної форми 7 засипають шарами порошковий (структурно-неоднорідний) матеріал і прикладають зусилля за допомогою пуансонів 5 і 6. Під дією пуансонів 5 і 6 на структурно-неоднорідний матеріал, який знаходиться у бункері 7, діє тиск пресування, який передається на деформування порошкової заготовки 3. Тиск пресування також передається на обойми 4. Процес ущільнення порошку в бункері конусоподібної форми 7 здійснюється в осьовому і поперечному напрямках, тому що при деформуванні обойм 4 виникають стискаючі і радіальні напруги в шарі матеріалу, який деформується. При цьому напруги, які виникають в обоймах 4, розпирають пуансони 5, 6 і матрицю 1, утворюючи гідравлічний затвор. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Прес-форма для формування структурно-неоднорідних матеріалів, що складається з матриці, стрижня, порошкової заготовки, порошкового матеріалу, обойм, верхнього і нижнього пуансонів, яка відрізняється тим, що між пуансонами встановлено бункер конусоподібної форми. 1 UA 99493 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
