Опалювальна піч

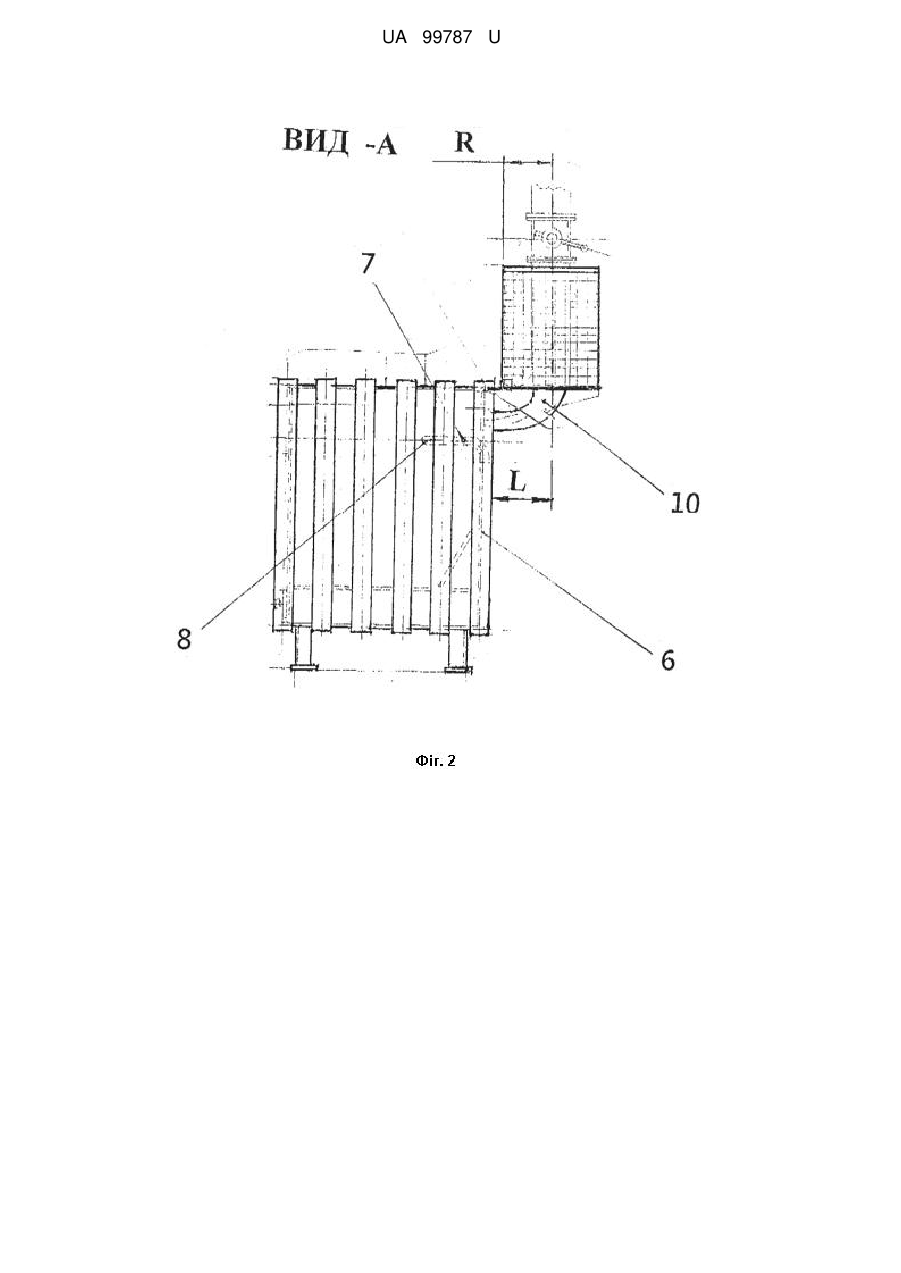

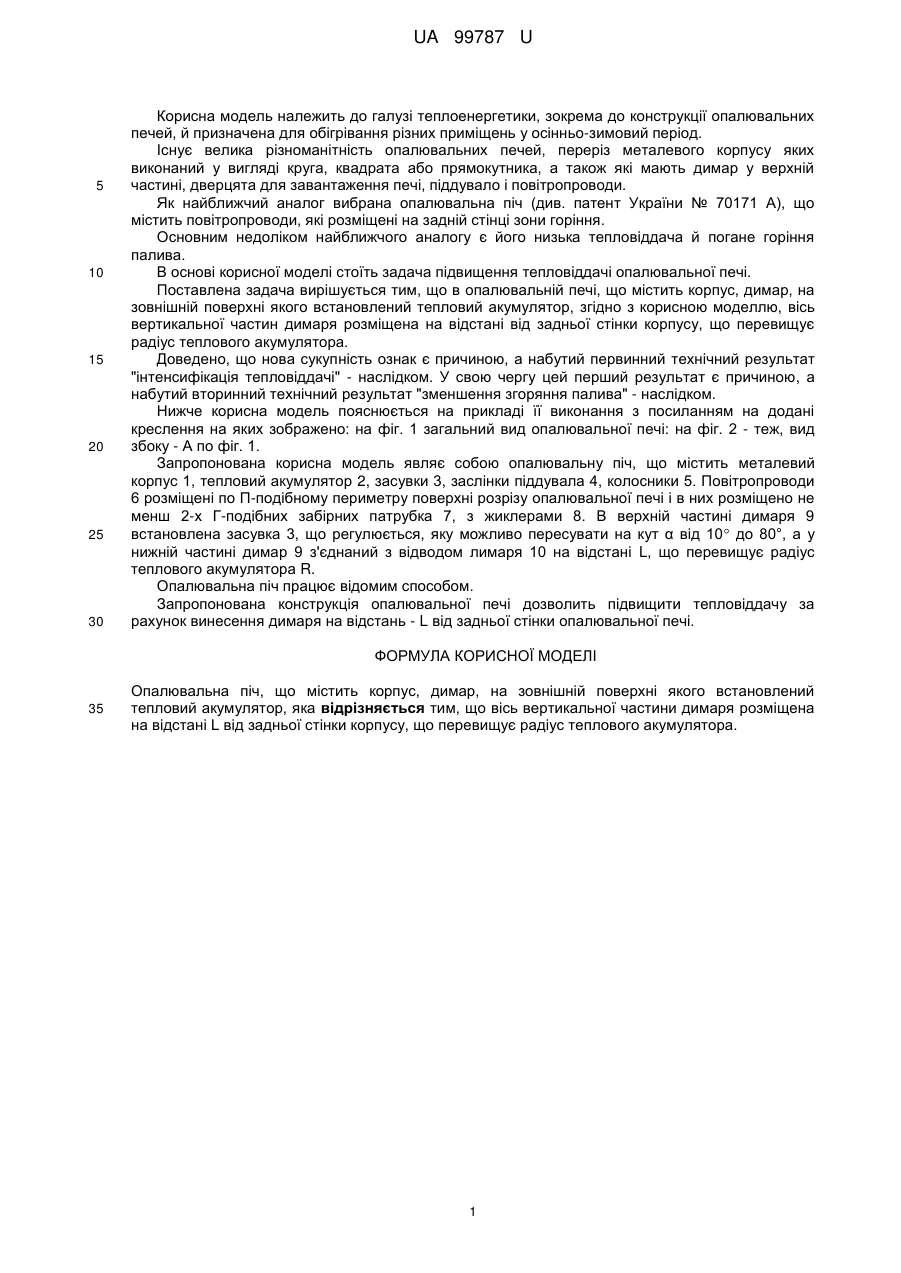

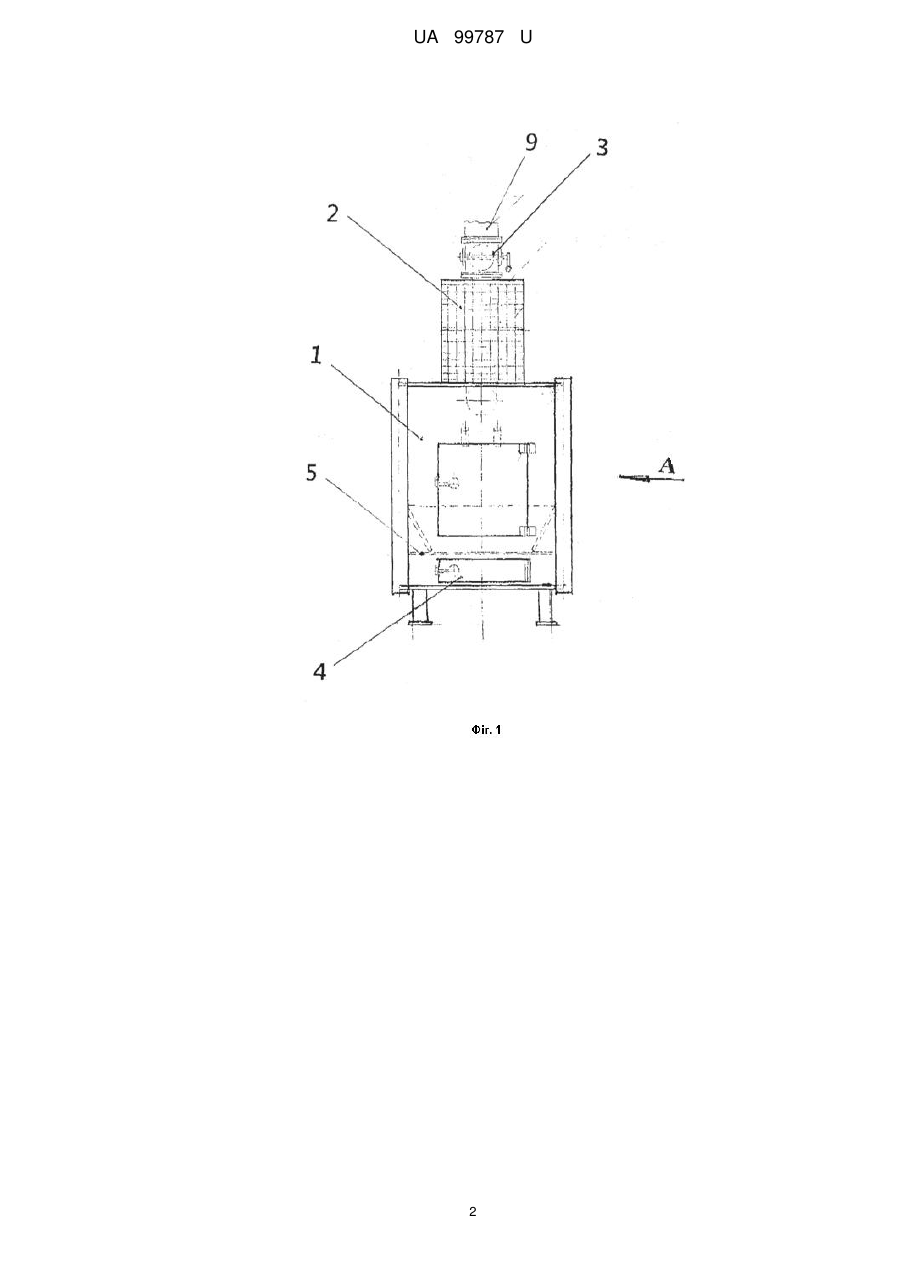

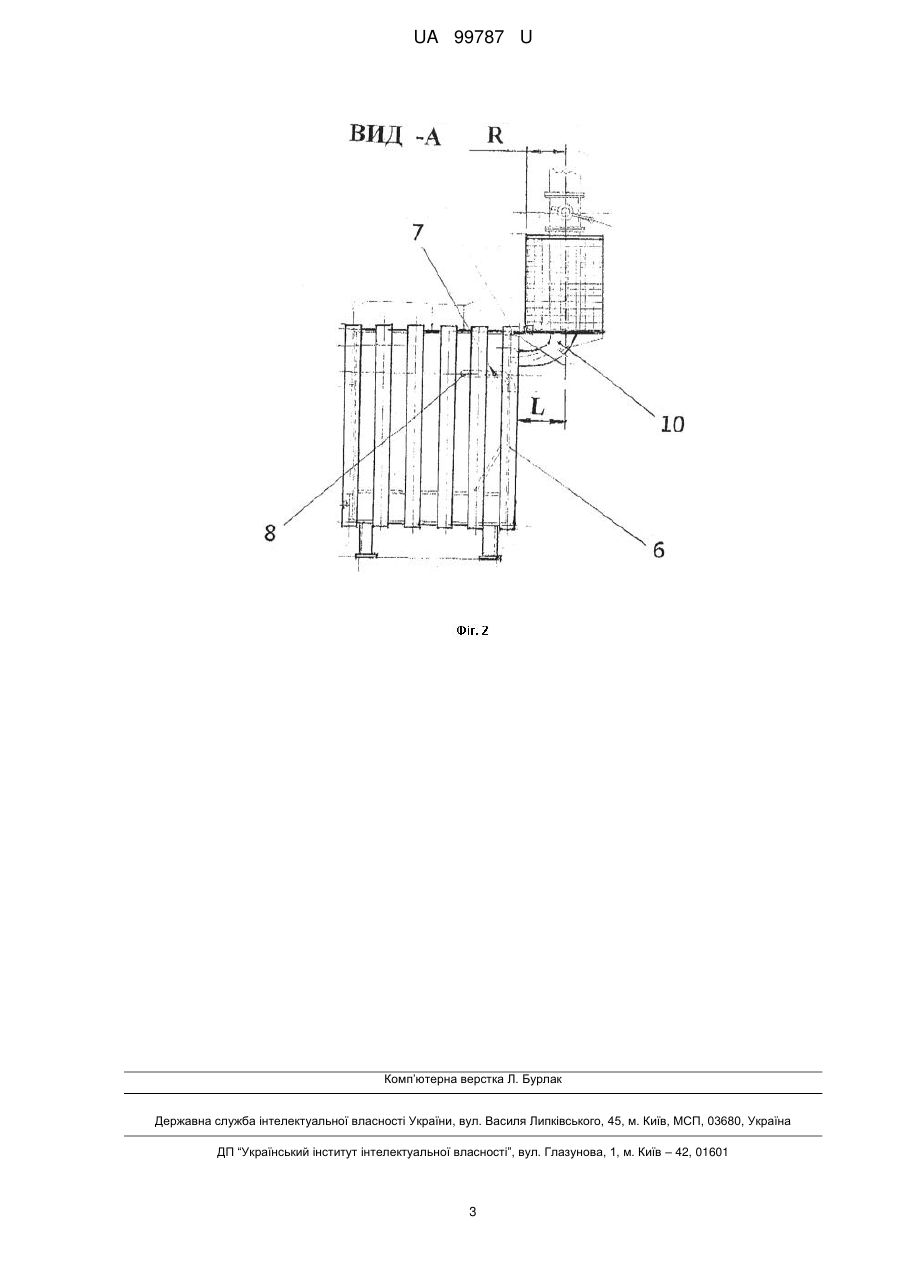

Реферат: Опалювальна піч містить корпус, димар, на зовнішній поверхні якого встановлений тепловий акумулятор. Вісь вертикальної частини димаря розміщена на відстані L від задньої стінки корпусу, що перевищує радіус теплового акумулятора. UA 99787 U (12) UA 99787 U UA 99787 U 5 10 15 20 25 30 Корисна модель належить до галузі теплоенергетики, зокрема до конструкції опалювальних печей, й призначена для обігрівання різних приміщень у осінньо-зимовий період. Існує велика різноманітність опалювальних печей, переріз металевого корпусу яких виконаний у вигляді круга, квадрата або прямокутника, а також які мають димар у верхній частині, дверцята для завантаження печі, піддувало і повітропроводи. Як найближчий аналог вибрана опалювальна піч (див. патент України № 70171 А), що містить повітропроводи, які розміщені на задній стінці зони горіння. Основним недоліком найближчого аналогу є його низька тепловіддача й погане горіння палива. В основі корисної моделі стоїть задача підвищення тепловіддачі опалювальної печі. Поставлена задача вирішується тим, що в опалювальній печі, що містить корпус, димар, на зовнішній поверхні якого встановлений тепловий акумулятор, згідно з корисною моделлю, вісь вертикальної частин димаря розміщена на відстані від задньої стінки корпусу, що перевищує радіус теплового акумулятора. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "інтенсифікація тепловіддачі" - наслідком. У свою чергу цей перший результат є причиною, а набутий вторинний технічний результат "зменшення згоряння палива" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на додані креслення на яких зображено: на фіг. 1 загальний вид опалювальної печі: на фіг. 2 - теж, вид збоку - А по фіг. 1. Запропонована корисна модель являє собою опалювальну піч, що містить металевий корпус 1, тепловий акумулятор 2, засувки 3, заслінки піддувала 4, колосники 5. Повітропроводи 6 розміщені по П-подібному периметру поверхні розрізу опалювальної печі і в них розміщено не менш 2-х Г-подібних забірних патрубка 7, з жиклерами 8. В верхній частині димаря 9 встановлена засувка 3, що регулюється, яку можливо пересувати на кут α від 10 до 80°, а у нижній частині димар 9 з'єднаний з відводом лимаря 10 на відстані L, що перевищує радіус теплового акумулятора R. Опалювальна піч працює відомим способом. Запропонована конструкція опалювальної печі дозволить підвищити тепловіддачу за рахунок винесення димаря на відстань - L від задньої стінки опалювальної печі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Опалювальна піч, що містить корпус, димар, на зовнішній поверхні якого встановлений тепловий акумулятор, яка відрізняється тим, що вісь вертикальної частини димаря розміщена на відстані L від задньої стінки корпусу, що перевищує радіус теплового акумулятора. 1 UA 99787 U 2 UA 99787 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
