Ніж косарки

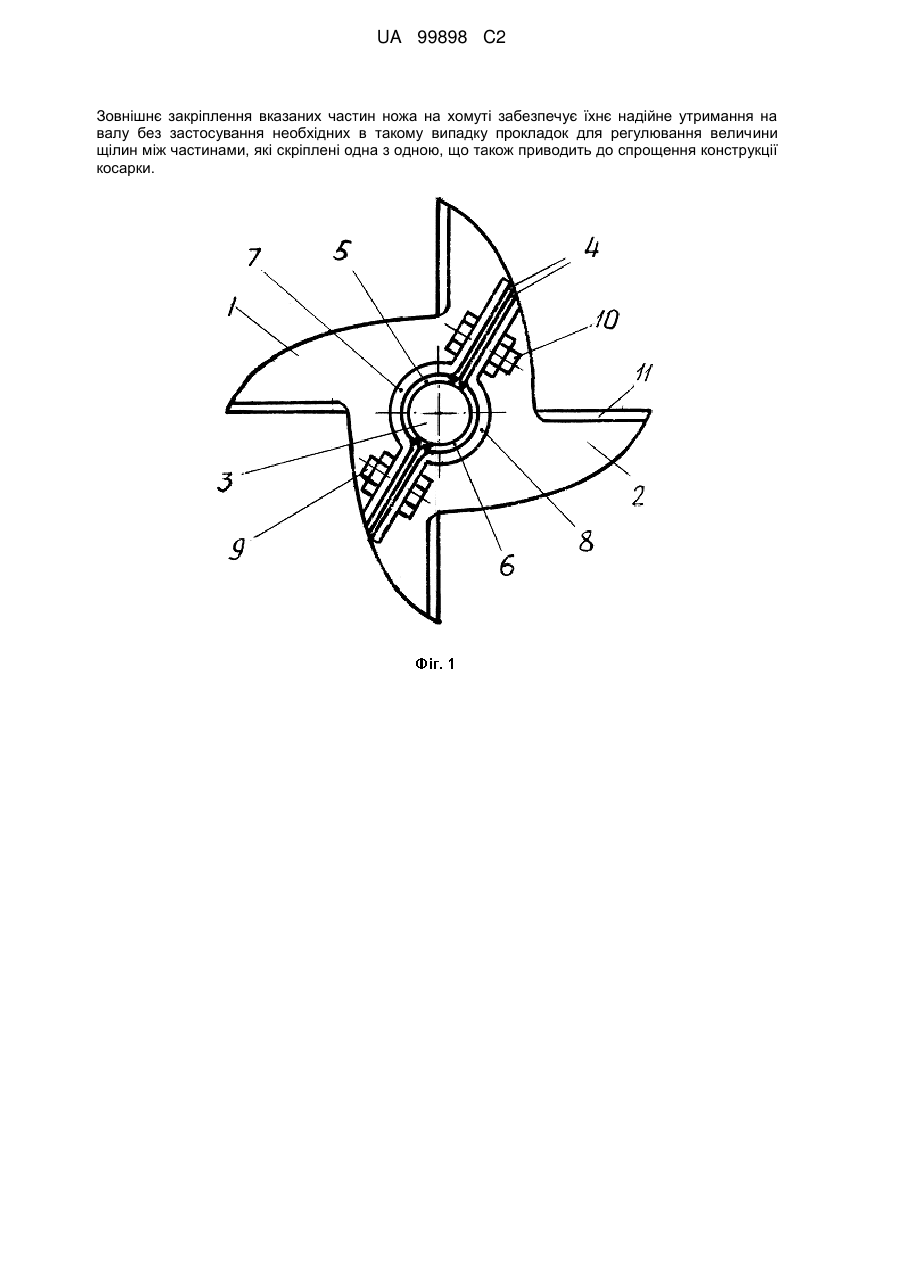

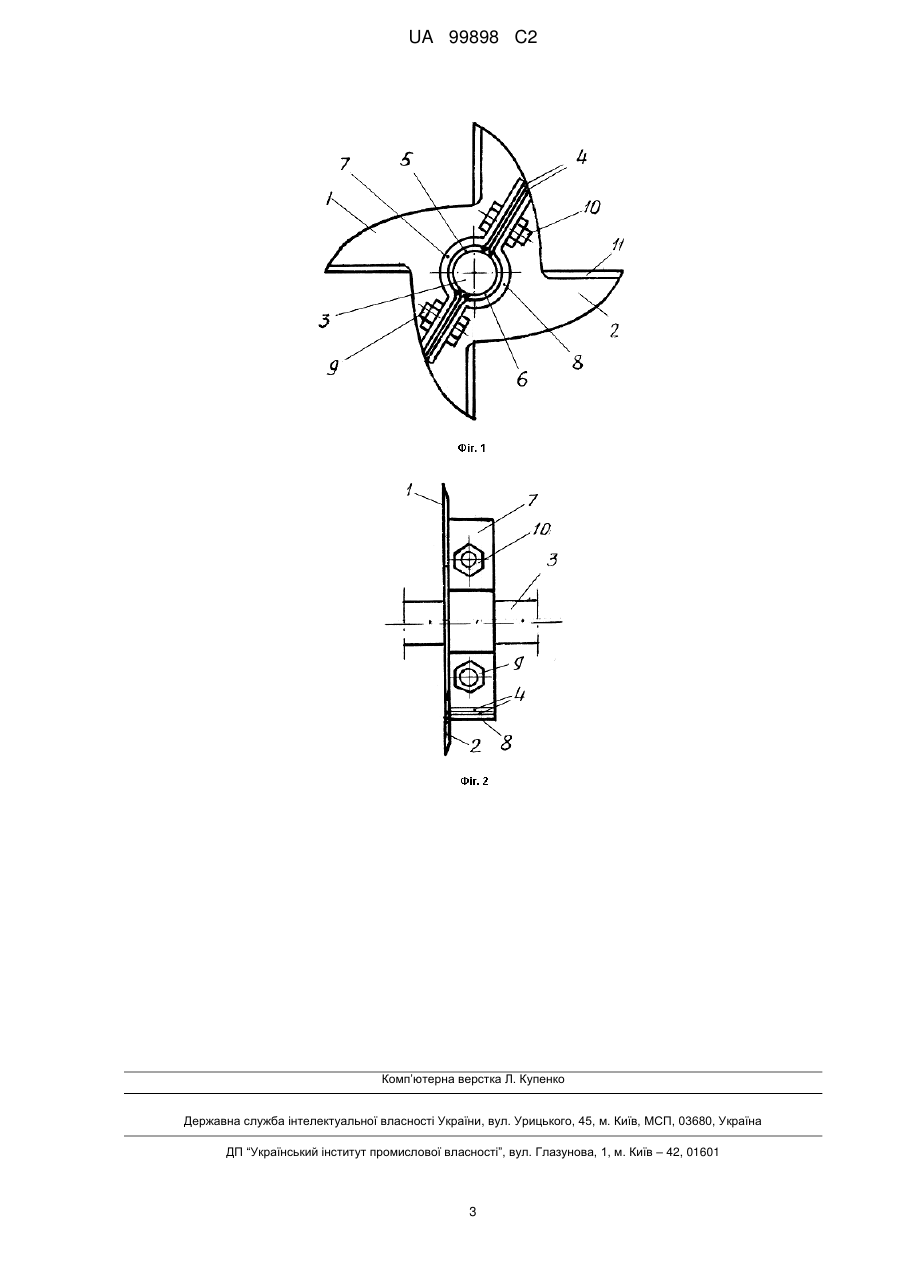

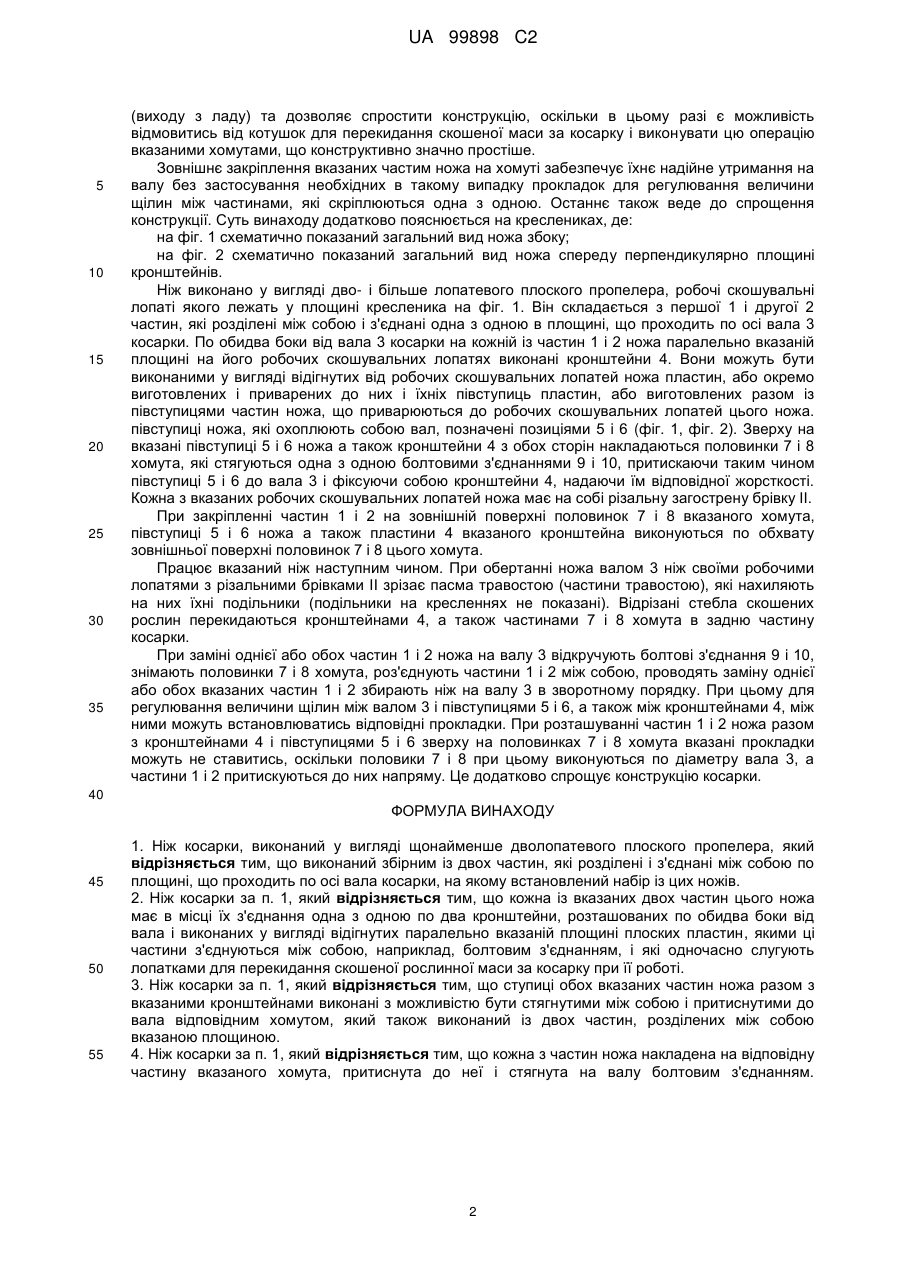

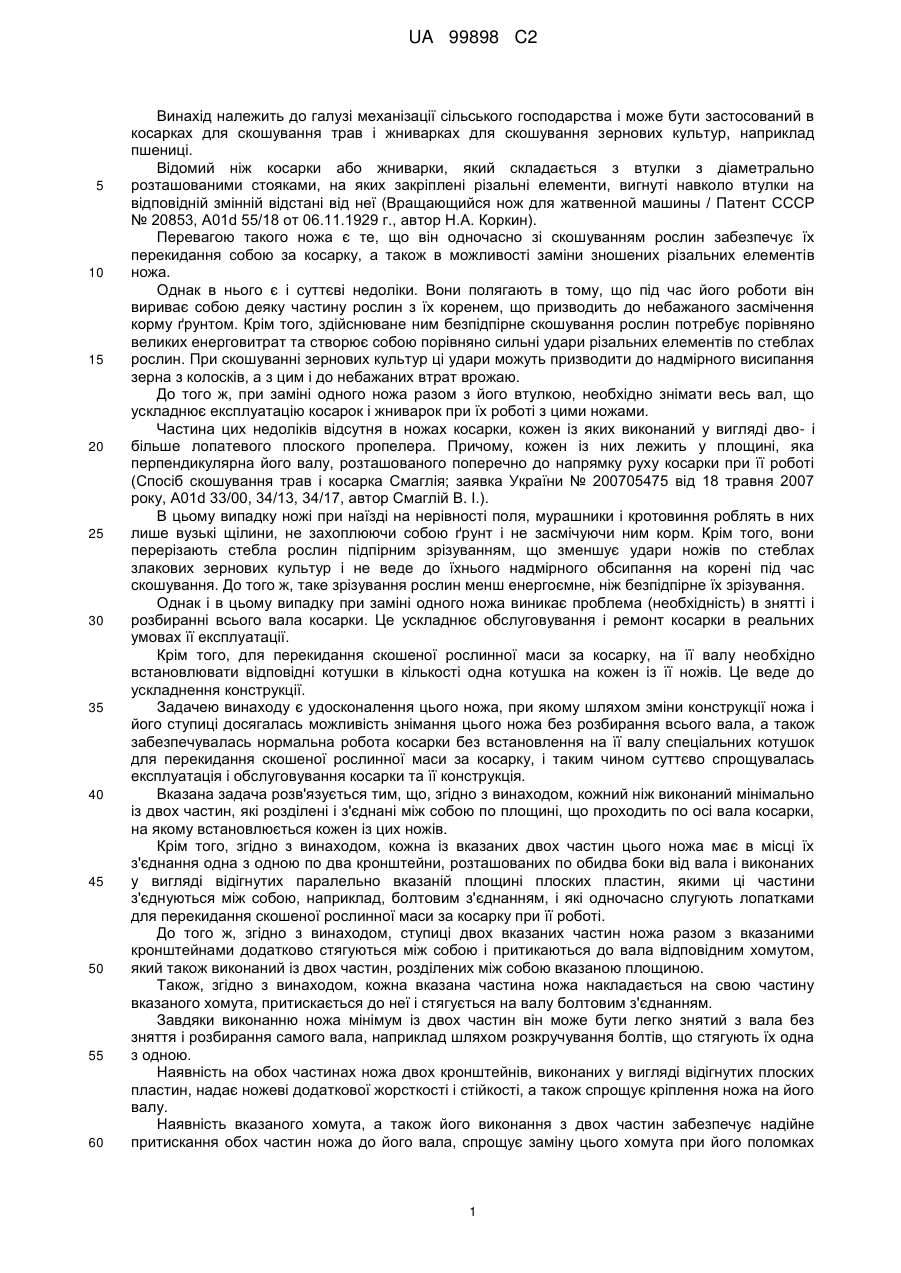

Реферат: Винахід належить до галузі механізації сільського господарства і може бути використаний в косарках і жниварках для скошування трав і зернових культур, наприклад пшениці. Задачею даного винаходу є таке удосконалення ножа, виконаного у вигляді щонайменше дволопатевого плоского пропелера, при якому шляхом вдосконалення конструкції ножа і його частин, досягається можливість знімання або ж його заміни без розбирання всього вала, а також забезпечується нормальна робота косарки без встановлення на її валу спеціальних котушок для перекидання скошеної рослинної маси за косарку, що суттєво спрощує експлуатацію і обслуговування косарки. Згідно з винаходом, ніж виконаний щонайменше із двох частин, які розділені і з'єднані між собою по площині, що проходить по осі вала косарки, на якому встановлюється цей ніж. При цьому кожна із вказаних частин ножа має в місці їх з'єднання одна з одною по два кронштейни, розташованих по обидва боки від вала і виконаних у вигляді відігнутих паралельно вказаній площині плоских пластин, якими ці частини з'єднуються між собою, наприклад, болтовим з'єднанням, і які одночасно слугують лопатками для перекидання скошеної рослинної маси за косарку при її роботі. Ступиці обох вказаних частин ножа разом з вказаними кронштейнами додатково стягуються між собою і притискаються до вала відповідним хомутом, який також виконаний із двох частин, розділених між собою вказаною площиною. Кожна вказана частина ножа накладена на свою частину вказаного хомута, притиснута до неї і стягнута на валу болтовим з'єднанням, що забезпечує легке зняття ножа з вала без зняття і розбирання останнього, наприклад, простим розкручуванням болтів, що стягують обидві частини. Наявність на обох частинах ножа вказаних кронштейнів у вигляді плоских пластин, надає ножеві додаткової жорсткості та спрощує його кріплення на валу. Наявність вказаного хомута та його виконання із двох частин забезпечує надійне притискання обох частин ножа до вала та спрощує заміну цього хомута при його поломках. Крім цього, він разом з вказаними кронштейнами заміняє собою котушку для перекидання скошеної рослинної маси зa косарку, що спрощує її конструкцію. UA 99898 C2 (12) UA 99898 C2 Зовнішнє закріплення вказаних частин ножа на хомуті забезпечує їхнє надійне утримання на валу без застосування необхідних в такому випадку прокладок для регулювання величини щілин між частинами, які скріплені одна з одною, що також приводить до спрощення конструкції косарки. UA 99898 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі механізації сільського господарства і може бути застосований в косарках для скошування трав і жниварках для скошування зернових культур, наприклад пшениці. Відомий ніж косарки або жниварки, який складається з втулки з діаметрально розташованими стояками, на яких закріплені різальні елементи, вигнуті навколо втулки на відповідній змінній відстані від неї (Вращающийся нож для жатвенной машины / Патент СССР № 20853, А01d 55/18 от 06.11.1929 г., автор Н.А. Коркин). Перевагою такого ножа є те, що він одночасно зі скошуванням рослин забезпечує їх перекидання собою за косарку, а також в можливості заміни зношених різальних елементів ножа. Однак в нього є і суттєві недоліки. Вони полягають в тому, що під час його роботи він вириває собою деяку частину рослин з їх коренем, що призводить до небажаного засмічення корму ґрунтом. Крім того, здійснюване ним безпідпірне скошування рослин потребує порівняно великих енерговитрат та створює собою порівняно сильні удари різальних елементів по стеблах рослин. При скошуванні зернових культур ці удари можуть призводити до надмірного висипання зерна з колосків, а з цим і до небажаних втрат врожаю. До того ж, при заміні одного ножа разом з його втулкою, необхідно знімати весь вал, що ускладнює експлуатацію косарок і жниварок при їх роботі з цими ножами. Частина цих недоліків відсутня в ножах косарки, кожен із яких виконаний у вигляді дво- і більше лопатевого плоского пропелера. Причому, кожен із них лежить у площині, яка перпендикулярна його валу, розташованого поперечно до напрямку руху косарки при її роботі (Спосіб скошування трав і косарка Смаглія; заявка України № 200705475 від 18 травня 2007 року, А01d 33/00, 34/13, 34/17, автор Смаглій В. І.). В цьому випадку ножі при наїзді на нерівності поля, мурашники і кротовиння роблять в них лише вузькі щілини, не захоплюючи собою ґрунт і не засмічуючи ним корм. Крім того, вони перерізають стебла рослин підпірним зрізуванням, що зменшує удари ножів по стеблах злакових зернових культур і не веде до їхнього надмірного обсипання на корені під час скошування. До того ж, таке зрізування рослин менш енергоємне, ніж безпідпірне їх зрізування. Однак і в цьому випадку при заміні одного ножа виникає проблема (необхідність) в знятті і розбиранні всього вала косарки. Це ускладнює обслуговування і ремонт косарки в реальних умовах її експлуатації. Крім того, для перекидання скошеної рослинної маси за косарку, на її валу необхідно встановлювати відповідні котушки в кількості одна котушка на кожен із її ножів. Це веде до ускладнення конструкції. Задачею винаходу є удосконалення цього ножа, при якому шляхом зміни конструкції ножа і його ступиці досягалась можливість знімання цього ножа без розбирання всього вала, а також забезпечувалась нормальна робота косарки без встановлення на її валу спеціальних котушок для перекидання скошеної рослинної маси за косарку, і таким чином суттєво спрощувалась експлуатація і обслуговування косарки та її конструкція. Вказана задача розв'язується тим, що, згідно з винаходом, кожний ніж виконаний мінімально із двох частин, які розділені і з'єднані між собою по площині, що проходить по осі вала косарки, на якому встановлюється кожен із цих ножів. Крім того, згідно з винаходом, кожна із вказаних двох частин цього ножа має в місці їх з'єднання одна з одною по два кронштейни, розташованих по обидва боки від вала і виконаних у вигляді відігнутих паралельно вказаній площині плоских пластин, якими ці частини з'єднуються між собою, наприклад, болтовим з'єднанням, і які одночасно слугують лопатками для перекидання скошеної рослинної маси за косарку при її роботі. До того ж, згідно з винаходом, ступиці двох вказаних частин ножа разом з вказаними кронштейнами додатково стягуються між собою і притикаються до вала відповідним хомутом, який також виконаний із двох частин, розділених між собою вказаною площиною. Також, згідно з винаходом, кожна вказана частина ножа накладається на свою частину вказаного хомута, притискається до неї і стягується на валу болтовим з'єднанням. Завдяки виконанню ножа мінімум із двох частин він може бути легко знятий з вала без зняття і розбирання самого вала, наприклад шляхом розкручування болтів, що стягують їх одна з одною. Наявність на обох частинах ножа двох кронштейнів, виконаних у вигляді відігнутих плоских пластин, надає ножеві додаткової жорсткості і стійкості, а також спрощує кріплення ножа на його валу. Наявність вказаного хомута, а також його виконання з двох частин забезпечує надійне притискання обох частин ножа до його вала, спрощує заміну цього хомута при його поломках 1 UA 99898 C2 5 10 15 20 25 30 35 (виходу з ладу) та дозволяє спростити конструкцію, оскільки в цьому разі є можливість відмовитись від котушок для перекидання скошеної маси за косарку і виконувати цю операцію вказаними хомутами, що конструктивно значно простіше. Зовнішнє закріплення вказаних частим ножа на хомуті забезпечує їхнє надійне утримання на валу без застосування необхідних в такому випадку прокладок для регулювання величини щілин між частинами, які скріплюються одна з одною. Останнє також веде до спрощення конструкції. Суть винаходу додатково пояснюється на креслениках, де: на фіг. 1 схематично показаний загальний вид ножа збоку; на фіг. 2 схематично показаний загальний вид ножа спереду перпендикулярно площині кронштейнів. Ніж виконано у вигляді дво- і більше лопатевого плоского пропелера, робочі скошувальні лопаті якого лежать у площині кресленика на фіг. 1. Він складається з першої 1 і другої 2 частин, які розділені між собою і з'єднані одна з одною в площині, що проходить по осі вала 3 косарки. По обидва боки від вала 3 косарки на кожній із частин 1 і 2 ножа паралельно вказаній площині на його робочих скошувальних лопатях виконані кронштейни 4. Вони можуть бути виконаними у вигляді відігнутих від робочих скошувальних лопатей ножа пластин, або окремо виготовлених і приварених до них і їхніх півступиць пластин, або виготовлених разом із півступицями частин ножа, що приварюються до робочих скошувальних лопатей цього ножа. півступиці ножа, які охоплюють собою вал, позначені позиціями 5 і 6 (фіг. 1, фіг. 2). Зверху на вказані півступиці 5 і 6 ножа а також кронштейни 4 з обох сторін накладаються половинки 7 і 8 хомута, які стягуються одна з одною болтовими з'єднаннями 9 і 10, притискаючи таким чином півступиці 5 і 6 до вала 3 і фіксуючи собою кронштейни 4, надаючи їм відповідної жорсткості. Кожна з вказаних робочих скошувальних лопатей ножа має на собі різальну загострену брівку ІІ. При закріпленні частин 1 і 2 на зовнішній поверхні половинок 7 і 8 вказаного хомута, півступиці 5 і 6 ножа а також пластини 4 вказаного кронштейна виконуються по обхвату зовнішньої поверхні половинок 7 і 8 цього хомута. Працює вказаний ніж наступним чином. При обертанні ножа валом 3 ніж своїми робочими лопатями з різальними брівками II зрізає пасма травостою (частини травостою), які нахиляють на них їхні подільники (подільники на кресленнях не показані). Відрізані стебла скошених рослин перекидаються кронштейнами 4, а також частинами 7 і 8 хомута в задню частину косарки. При заміні однієї або обох частин 1 і 2 ножа на валу 3 відкручують болтові з'єднання 9 і 10, знімають половинки 7 і 8 хомута, роз'єднують частини 1 і 2 між собою, проводять заміну однієї або обох вказаних частин 1 і 2 збирають ніж на валу 3 в зворотному порядку. При цьому для регулювання величини щілин між валом 3 і півступицями 5 і 6, а також між кронштейнами 4, між ними можуть встановлюватись відповідні прокладки. При розташуванні частин 1 і 2 ножа разом з кронштейнами 4 і півступицями 5 і 6 зверху на половинках 7 і 8 хомута вказані прокладки можуть не ставитись, оскільки половики 7 і 8 при цьому виконуються по діаметру вала 3, а частини 1 і 2 притискуються до них напряму. Це додатково спрощує конструкцію косарки. 40 ФОРМУЛА ВИНАХОДУ 45 50 55 1. Ніж косарки, виконаний у вигляді щонайменше дволопатевого плоского пропелера, який відрізняється тим, що виконаний збірним із двох частин, які розділені і з'єднані між собою по площині, що проходить по осі вала косарки, на якому встановлений набір із цих ножів. 2. Ніж косарки за п. 1, який відрізняється тим, що кожна із вказаних двох частин цього ножа має в місці їх з'єднання одна з одною по два кронштейни, розташованих по обидва боки від вала і виконаних у вигляді відігнутих паралельно вказаній площині плоских пластин, якими ці частини з'єднуються між собою, наприклад, болтовим з'єднанням, і які одночасно слугують лопатками для перекидання скошеної рослинної маси за косарку при її роботі. 3. Ніж косарки за п. 1, який відрізняється тим, що ступиці обох вказаних частин ножа разом з вказаними кронштейнами виконані з можливістю бути стягнутими між собою і притиснутими до вала відповідним хомутом, який також виконаний із двох частин, розділених між собою вказаною площиною. 4. Ніж косарки за п. 1, який відрізняється тим, що кожна з частин ножа накладена на відповідну частину вказаного хомута, притиснута до неї і стягнута на валу болтовим з'єднанням. 2 UA 99898 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
