Пристрій для розподілення потоку виробів циліндричної форми

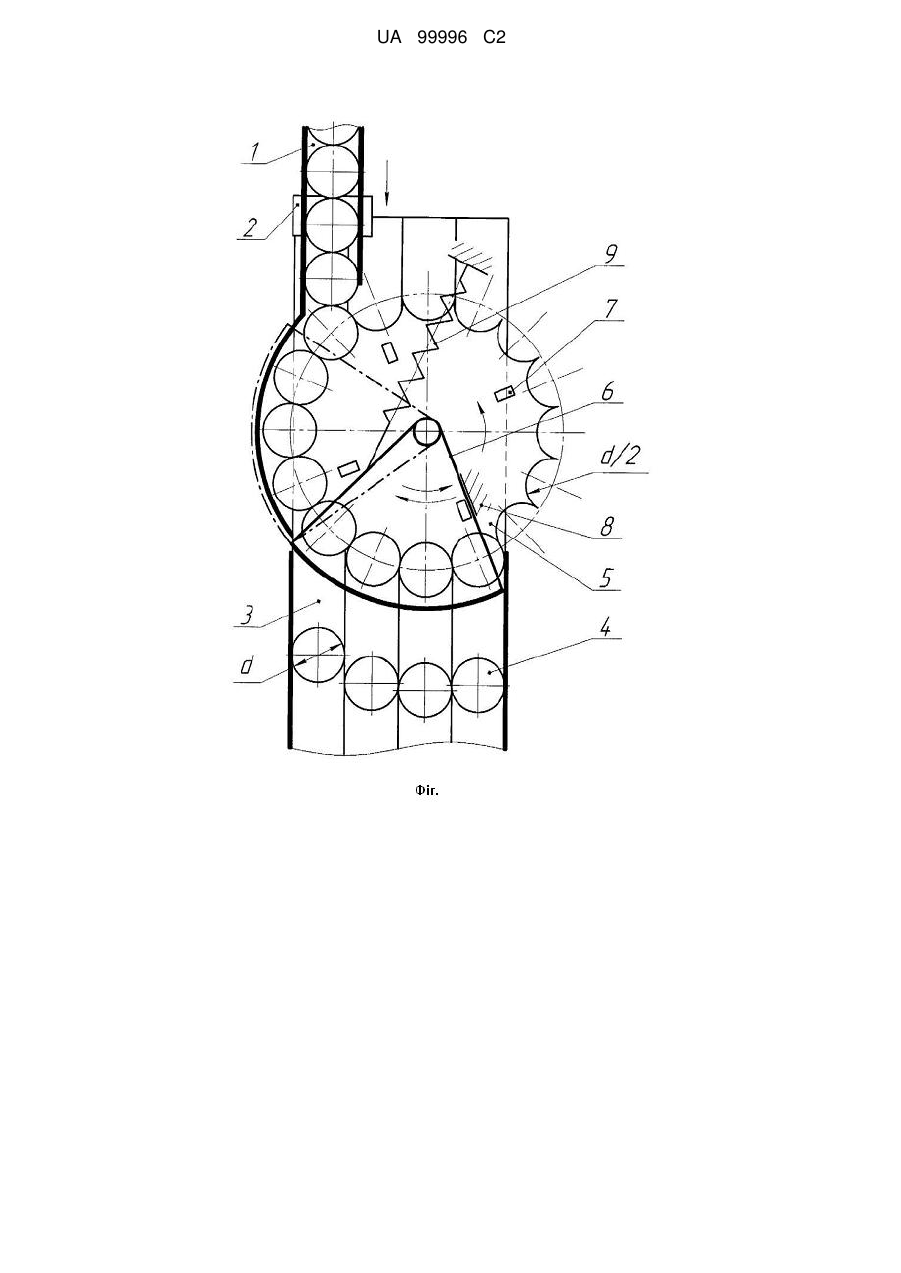

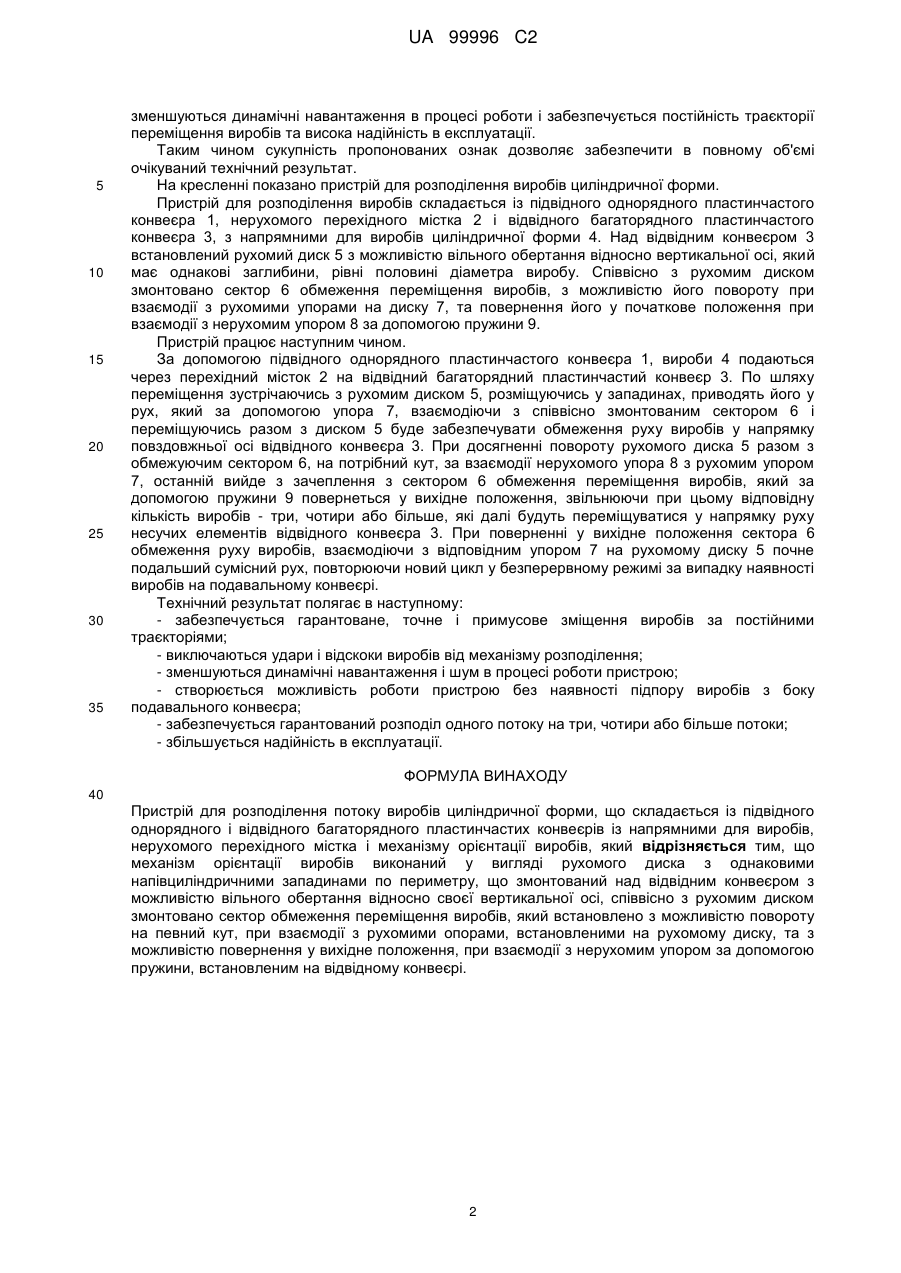

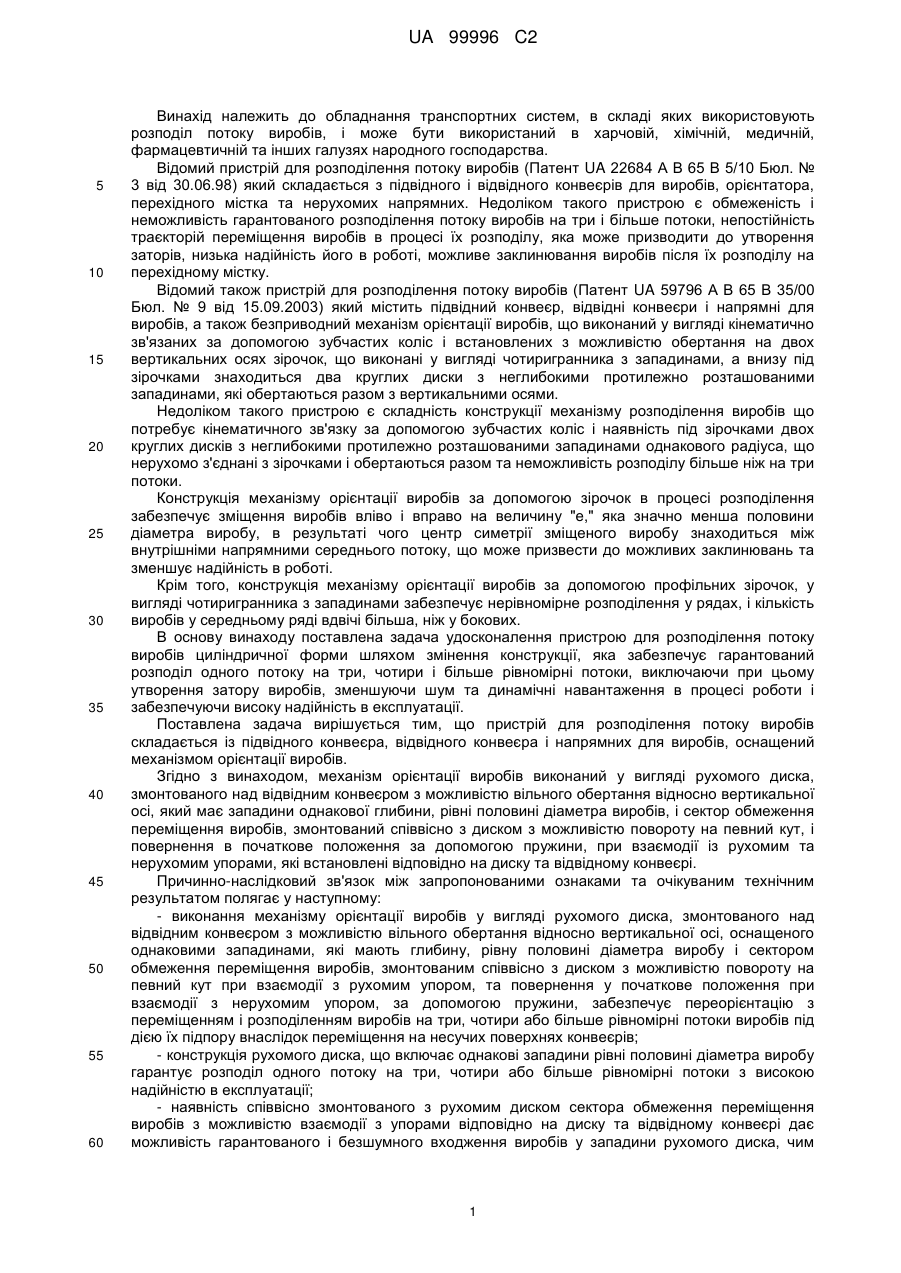

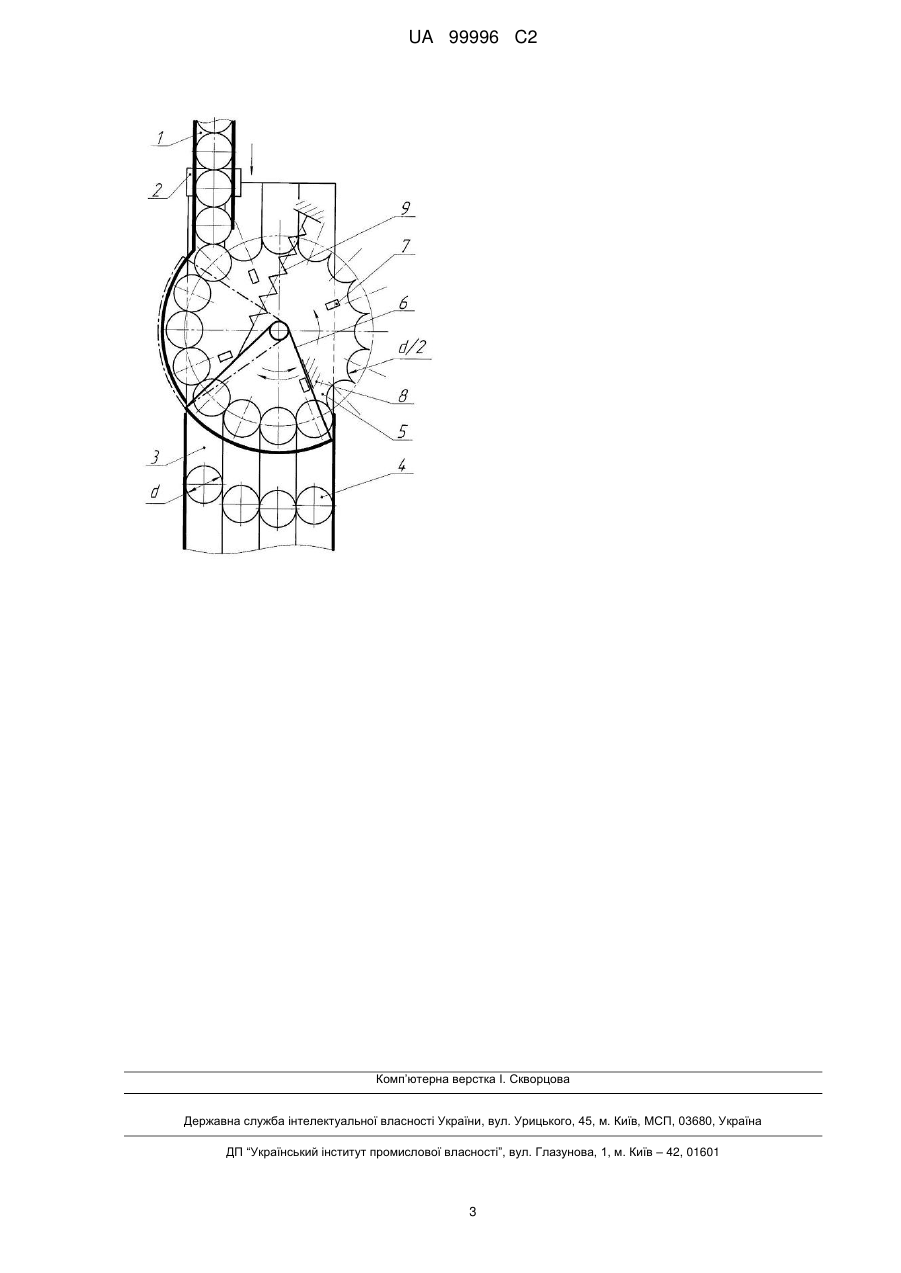

Реферат: Пристрій належить до обладнання транспортних систем, в складі яких використовують розподіл потоку виробів, і може бути використаний в харчовій, хімічній, медичній, фармацевтичній та інших галузях народного господарства. Пристрій для розподілення потоку виробів циліндричної форми, який складається із підвідного однорядного і відвідного багаторядного пластинчастих конвеєрів із напрямними для виробів, нерухомого перехідного містка і механізму орієнтації виробів. Згідно з винаходом, механізм орієнтації виробів виконаний у вигляді рухомого диска, змонтованого над відвідним конвеєром з можливістю вільного обертання відносно вертикальної осі, який оснащений однаковими напівциліндричними западинами і сектором обмеження переміщення виробів, змонтованим співвісно з диском з можливістю повороту на певний кут при взаємодії з рухомими упорами на диску та повернення у вихідне положення, при взаємодії з нерухомим упором, за допомогою пружини. Технічний результат полягає в наступному: забезпечується гарантоване, точне і примусове зміщення виробів за постійними траєкторіями; виключаються удари і відскоки виробів від механізму розподілення; зменшуються динамічні навантаження і шум в процесі роботи пристрою; створюється можливість роботи пристрою без наявності підпору виробів з боку подавального конвеєра; забезпечується гарантований розподіл одного потоку на три, чотири або більше потоки; збільшується надійність в експлуатації. UA 99996 C2 (12) UA 99996 C2 UA 99996 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до обладнання транспортних систем, в складі яких використовують розподіл потоку виробів, і може бути використаний в харчовій, хімічній, медичній, фармацевтичній та інших галузях народного господарства. Відомий пристрій для розподілення потоку виробів (Патент UA 22684 А В 65 В 5/10 Бюл. № 3 від 30.06.98) який складається з підвідного і відвідного конвеєрів для виробів, орієнтатора, перехідного містка та нерухомих напрямних. Недоліком такого пристрою є обмеженість і неможливість гарантованого розподілення потоку виробів на три і більше потоки, непостійність траєкторій переміщення виробів в процесі їх розподілу, яка може призводити до утворення заторів, низька надійність його в роботі, можливе заклинювання виробів після їх розподілу на перехідному містку. Відомий також пристрій для розподілення потоку виробів (Патент UA 59796 А В 65 В 35/00 Бюл. № 9 від 15.09.2003) який містить підвідний конвеєр, відвідні конвеєри і напрямні для виробів, а також безприводний механізм орієнтації виробів, що виконаний у вигляді кінематично зв'язаних за допомогою зубчастих коліс і встановлених з можливістю обертання на двох вертикальних осях зірочок, що виконані у вигляді чотиригранника з западинами, а внизу під зірочками знаходиться два круглих диски з неглибокими протилежно розташованими западинами, які обертаються разом з вертикальними осями. Недоліком такого пристрою є складність конструкції механізму розподілення виробів що потребує кінематичного зв'язку за допомогою зубчастих коліс і наявність під зірочками двох круглих дисків з неглибокими протилежно розташованими западинами однакового радіуса, що нерухомо з'єднані з зірочками і обертаються разом та неможливість розподілу більше ніж на три потоки. Конструкція механізму орієнтації виробів за допомогою зірочок в процесі розподілення забезпечує зміщення виробів вліво і вправо на величину "е," яка значно менша половини діаметра виробу, в результаті чого центр симетрії зміщеного виробу знаходиться між внутрішніми напрямними середнього потоку, що може призвести до можливих заклинювань та зменшує надійність в роботі. Крім того, конструкція механізму орієнтації виробів за допомогою профільних зірочок, у вигляді чотиригранника з западинами забезпечує нерівномірне розподілення у рядах, і кількість виробів у середньому ряді вдвічі більша, ніж у бокових. В основу винаходу поставлена задача удосконалення пристрою для розподілення потоку виробів циліндричної форми шляхом змінення конструкції, яка забезпечує гарантований розподіл одного потоку на три, чотири і більше рівномірні потоки, виключаючи при цьому утворення затору виробів, зменшуючи шум та динамічні навантаження в процесі роботи і забезпечуючи високу надійність в експлуатації. Поставлена задача вирішується тим, що пристрій для розподілення потоку виробів складається із підвідного конвеєра, відвідного конвеєра і напрямних для виробів, оснащений механізмом орієнтації виробів. Згідно з винаходом, механізм орієнтації виробів виконаний у вигляді рухомого диска, змонтованого над відвідним конвеєром з можливістю вільного обертання відносно вертикальної осі, який має западини однакової глибини, рівні половині діаметра виробів, і сектор обмеження переміщення виробів, змонтований співвісно з диском з можливістю повороту на певний кут, і повернення в початкове положення за допомогою пружини, при взаємодії із рухомим та нерухомим упорами, які встановлені відповідно на диску та відвідному конвеєрі. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає у наступному: - виконання механізму орієнтації виробів у вигляді рухомого диска, змонтованого над відвідним конвеєром з можливістю вільного обертання відносно вертикальної осі, оснащеного однаковими западинами, які мають глибину, рівну половині діаметра виробу і сектором обмеження переміщення виробів, змонтованим співвісно з диском з можливістю повороту на певний кут при взаємодії з рухомим упором, та повернення у початкове положення при взаємодії з нерухомим упором, за допомогою пружини, забезпечує переорієнтацію з переміщенням і розподіленням виробів на три, чотири або більше рівномірні потоки виробів під дією їх підпору внаслідок переміщення на несучих поверхнях конвеєрів; - конструкція рухомого диска, що включає однакові западини рівні половині діаметра виробу гарантує розподіл одного потоку на три, чотири або більше рівномірні потоки з високою надійністю в експлуатації; - наявність співвісно змонтованого з рухомим диском сектора обмеження переміщення виробів з можливістю взаємодії з упорами відповідно на диску та відвідному конвеєрі дає можливість гарантованого і безшумного входження виробів у западини рухомого диска, чим 1 UA 99996 C2 5 10 15 20 25 30 35 зменшуються динамічні навантаження в процесі роботи і забезпечується постійність траєкторії переміщення виробів та висока надійність в експлуатації. Таким чином сукупність пропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На кресленні показано пристрій для розподілення виробів циліндричної форми. Пристрій для розподілення виробів складається із підвідного однорядного пластинчастого конвеєра 1, нерухомого перехідного містка 2 і відвідного багаторядного пластинчастого конвеєра 3, з напрямними для виробів циліндричної форми 4. Над відвідним конвеєром 3 встановлений рухомий диск 5 з можливістю вільного обертання відносно вертикальної осі, який має однакові заглибини, рівні половині діаметра виробу. Співвісно з рухомим диском змонтовано сектор 6 обмеження переміщення виробів, з можливістю його повороту при взаємодії з рухомими упорами на диску 7, та повернення його у початкове положення при взаємодії з нерухомим упором 8 за допомогою пружини 9. Пристрій працює наступним чином. За допомогою підвідного однорядного пластинчастого конвеєра 1, вироби 4 подаються через перехідний місток 2 на відвідний багаторядний пластинчастий конвеєр 3. По шляху переміщення зустрічаючись з рухомим диском 5, розміщуючись у западинах, приводять його у рух, який за допомогою упора 7, взаємодіючи з співвісно змонтованим сектором 6 і переміщуючись разом з диском 5 буде забезпечувати обмеження руху виробів у напрямку повздовжньої осі відвідного конвеєра 3. При досягненні повороту рухомого диска 5 разом з обмежуючим сектором 6, на потрібний кут, за взаємодії нерухомого упора 8 з рухомим упором 7, останній вийде з зачеплення з сектором 6 обмеження переміщення виробів, який за допомогою пружини 9 повернеться у вихідне положення, звільнюючи при цьому відповідну кількість виробів - три, чотири або більше, які далі будуть переміщуватися у напрямку руху несучих елементів відвідного конвеєра 3. При поверненні у вихідне положення сектора 6 обмеження руху виробів, взаємодіючи з відповідним упором 7 на рухомому диску 5 почне подальший сумісний рух, повторюючи новий цикл у безперервному режимі за випадку наявності виробів на подавальному конвеєрі. Технічний результат полягає в наступному: - забезпечується гарантоване, точне і примусове зміщення виробів за постійними траєкторіями; - виключаються удари і відскоки виробів від механізму розподілення; - зменшуються динамічні навантаження і шум в процесі роботи пристрою; - створюється можливість роботи пристрою без наявності підпору виробів з боку подавального конвеєра; - забезпечується гарантований розподіл одного потоку на три, чотири або більше потоки; - збільшується надійність в експлуатації. ФОРМУЛА ВИНАХОДУ 40 Пристрій для розподілення потоку виробів циліндричної форми, що складається із підвідного однорядного і відвідного багаторядного пластинчастих конвеєрів із напрямними для виробів, нерухомого перехідного містка і механізму орієнтації виробів, який відрізняється тим, що механізм орієнтації виробів виконаний у вигляді рухомого диска з однаковими напівциліндричними западинами по периметру, що змонтований над відвідним конвеєром з можливістю вільного обертання відносно своєї вертикальної осі, співвісно з рухомим диском змонтовано сектор обмеження переміщення виробів, який встановлено з можливістю повороту на певний кут, при взаємодії з рухомими опорами, встановленими на рухомому диску, та з можливістю повернення у вихідне положення, при взаємодії з нерухомим упором за допомогою пружини, встановленим на відвідному конвеєрі. 2 UA 99996 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
