Вакуумна пробірка-балончик для забору проб крові

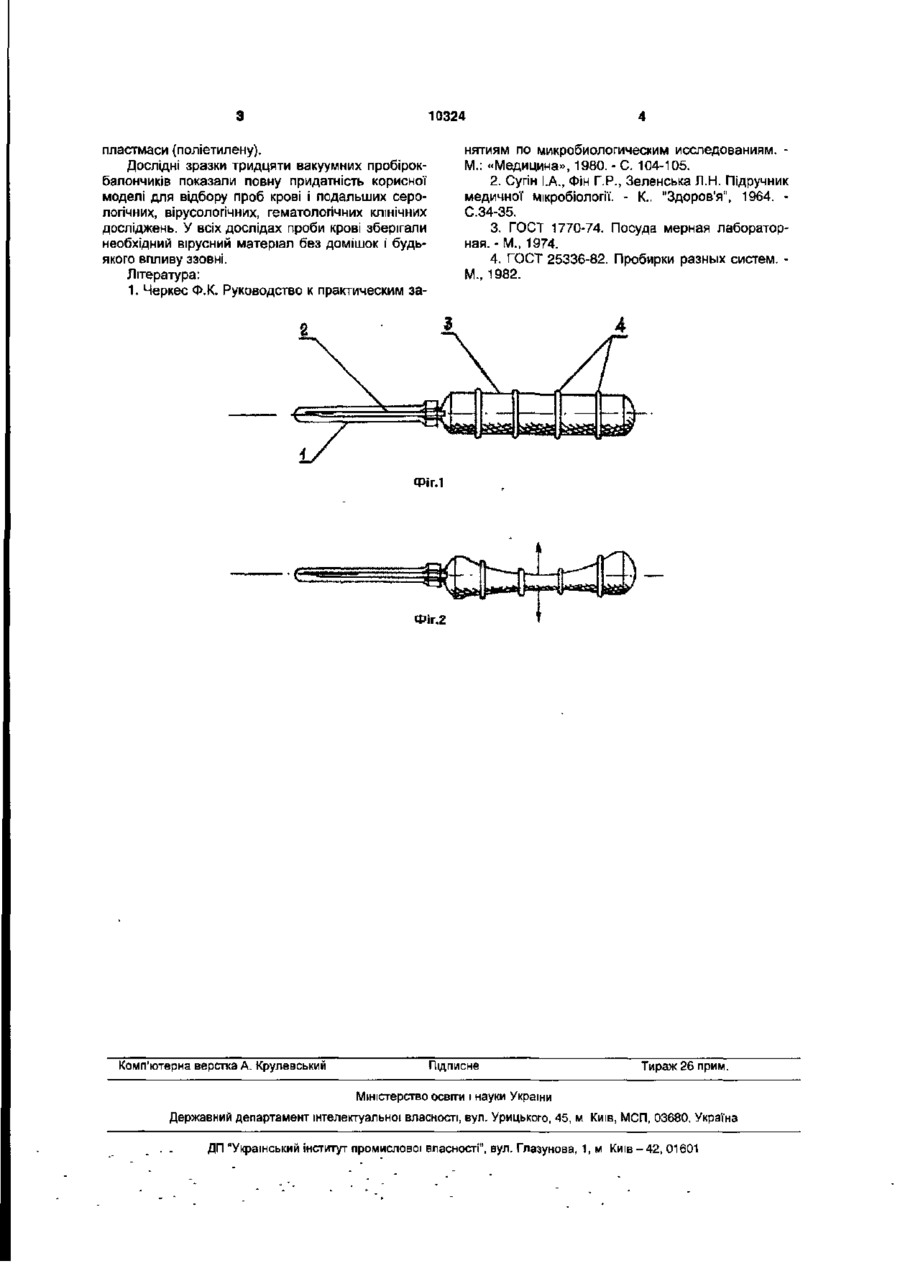

Вакуумна пробірка-балончик для забору проб крові, що містить балончик з запресованою в канюлю голкою, яка відрізняється тим, що балончик виконаний з пружної прозорої пластмаси з можливістю утворювання вакууму за рахунок розпрямлення після його стиснення і має на своїй зовнішній поверхні ребра жорсткості. турних джерелах (1... 4) стали аналогами для нашої корисної моделі. Метою наших пропозицій є: запропонувати таку конструкцію пробірки для відбору проб крові у тварин і людей, яка враховувала б сучасні вимоги щодо герметизації', дійсно була одноразового використання та багатофункціонального призначення. Поставлена мета досягалась так. З пружної пластмаси були виготовлені пробірки-балончики розмірами: діаметр - 10... 12мм, довжина - ЗО, 60, 100мм. На розрахунковій відстані один від одного формувались ребра жорсткості з пружної пластмаси. На передньому звуженому кінці балончика в канюлю запресовувалась голка (2) системи "Рекорд" для проколу судин і, таким чином, система стає одноразового використання. Голка закривається пластмасовим прозорим ковпачком (1) і система герметизується (Фіг. 1). Балончик має відповідну пружність за рахунок пружності стінок пробірки балончика (3) товщиною t=iMM та ребер жорсткості (4). Вакуум досягається шляхом здавлювання пальцями оператора пластмасового балончика - випуском повітря з нього (Фіг.2). Після проколу судини стиснений балончик приходить в звичний стан, всмоктуючи необхідну кількість крові. Голка виймається з судини, закривається ковпачком (герметизується) і взята проба крові доставляється в лабораторію для досліджень. Особливості запропонованої корисної моделі в тім, що в ній поєднані властивості пробірки і шприца. Саме тому наш винахід має назву "Вакуумна пробірка-балончик для відбору проб крові". Всі елементи за виключенням голки виготовляються з CM со о 10324 пластмаси (поліетилену). Дослідні зразки тридцяти вакуумних пробірокбалончиків показали повну придатність корисної моделі для відбору проб крові і подальших серологічних, вірусологічних, гематологічних клінічних досліджень. У всіх дослідах проби крові зберігали необхідний вірусний матеріал без домішок і будьякого впливу ззовні. Література: 1. Черкес Ф.К. Руководство к практическим за нятиям по микробиологическим исследованиям. М.: «Медицина», 1980. - С. 104-105. 2. Сугін І.А., Фін Г.Р., Зеленська Л.Н. Підручник медичної мікробіології. - К.. "Здоров'я", 1964. С.34-35. 3. ГОСТ 1770-74. Посуда мерная лабораторная. - М., 1974. 4. ГОСТ 25336-82. Пробирки разных систем. М., 1982. ФІГ.1 Фіг.2 Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
