Горн агломераційної печі

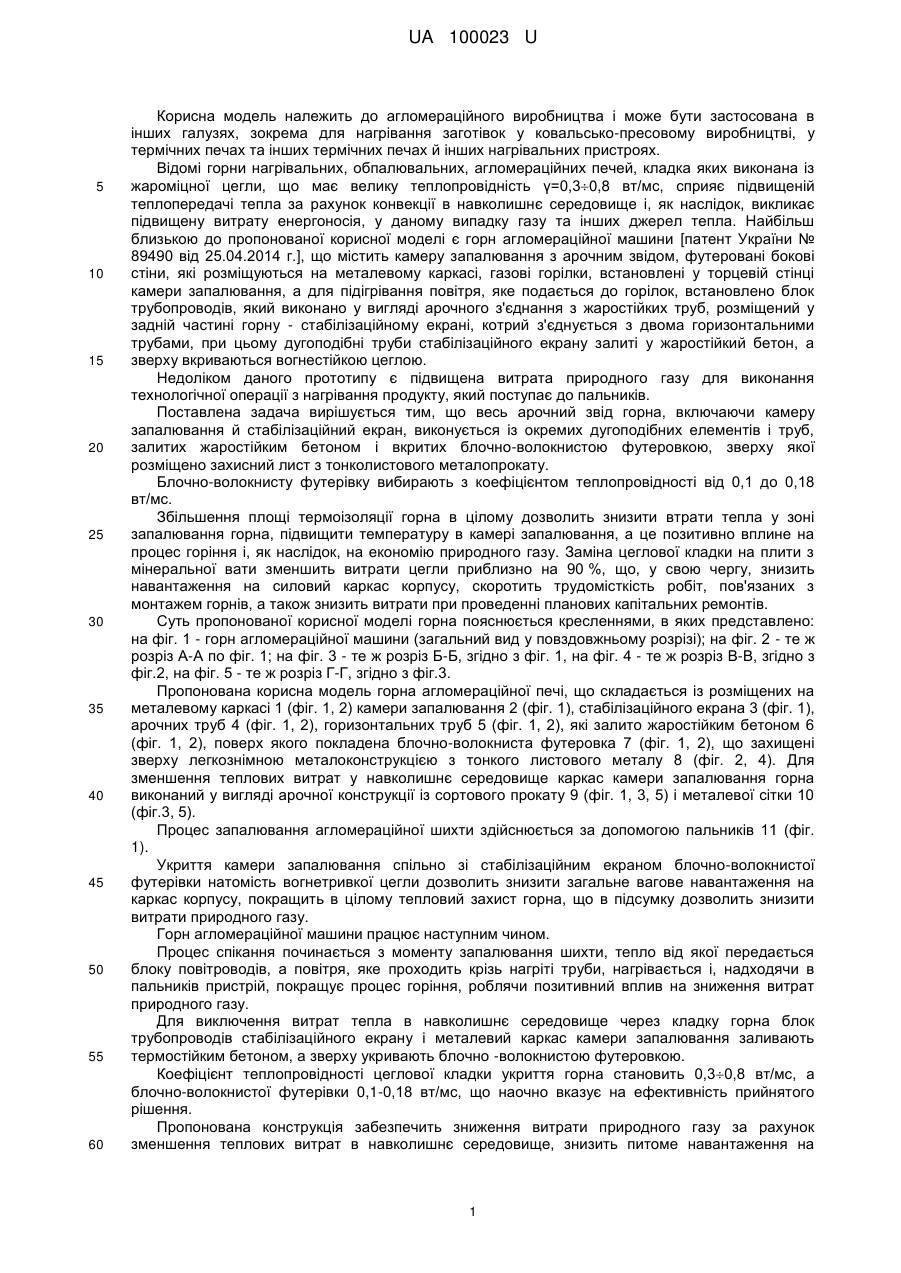

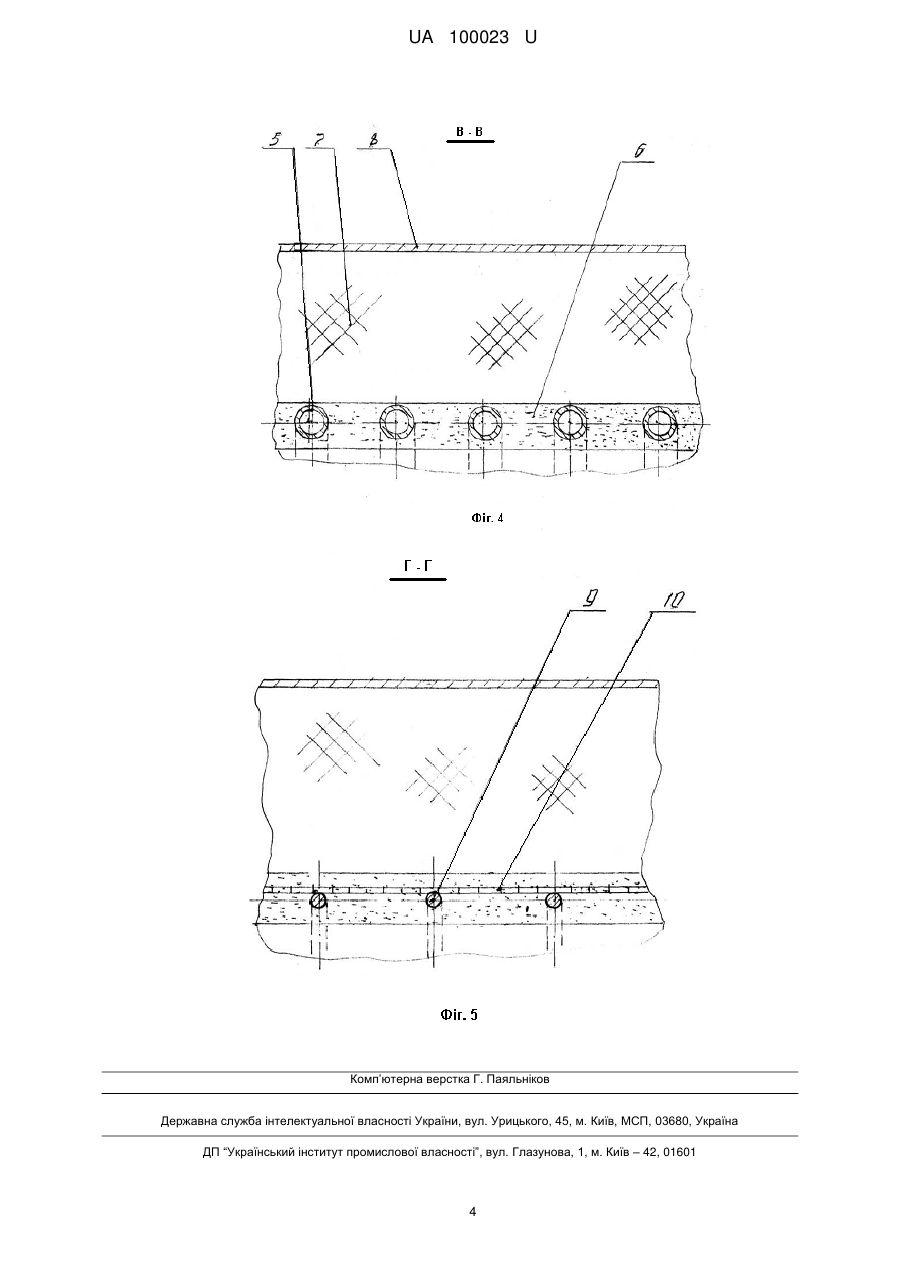

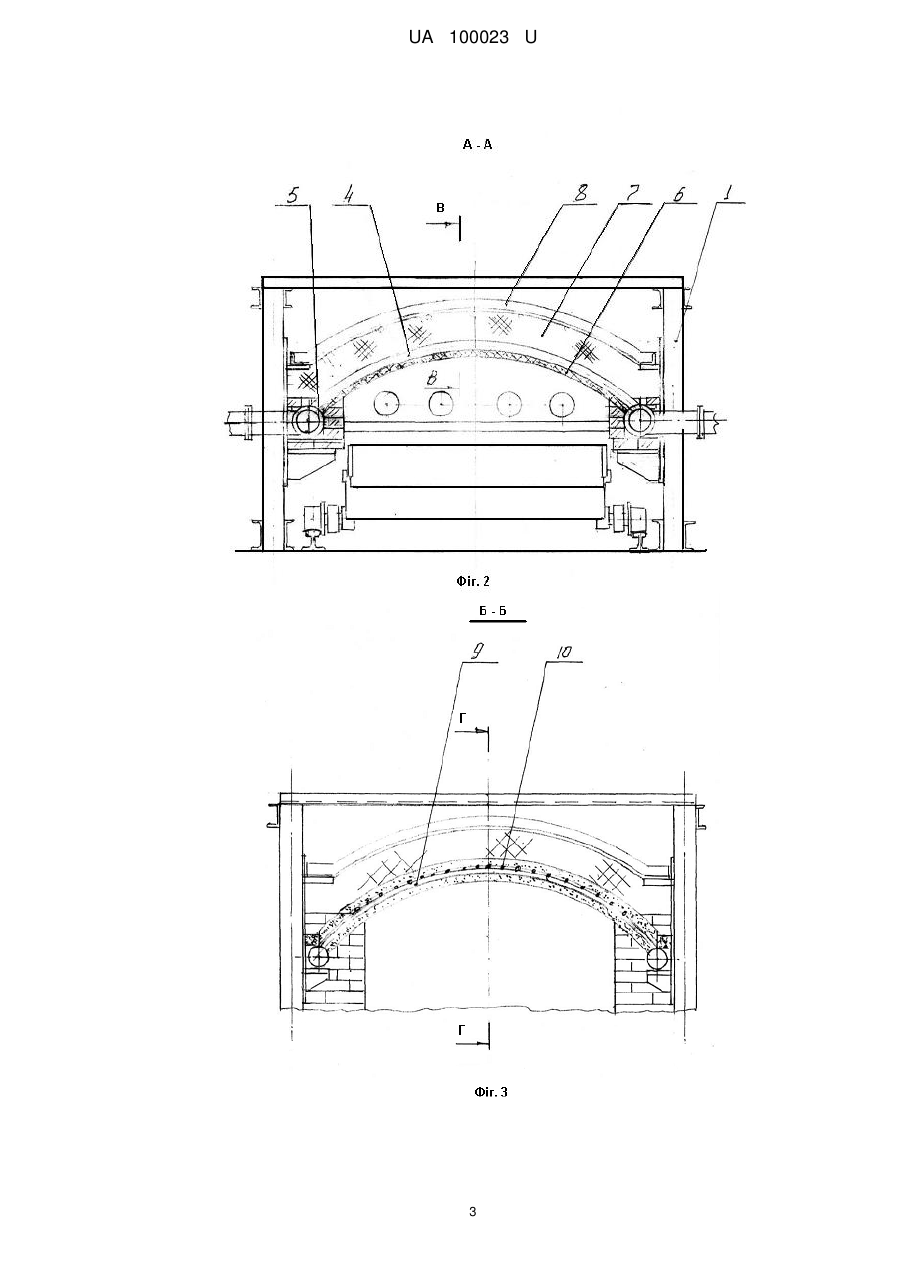

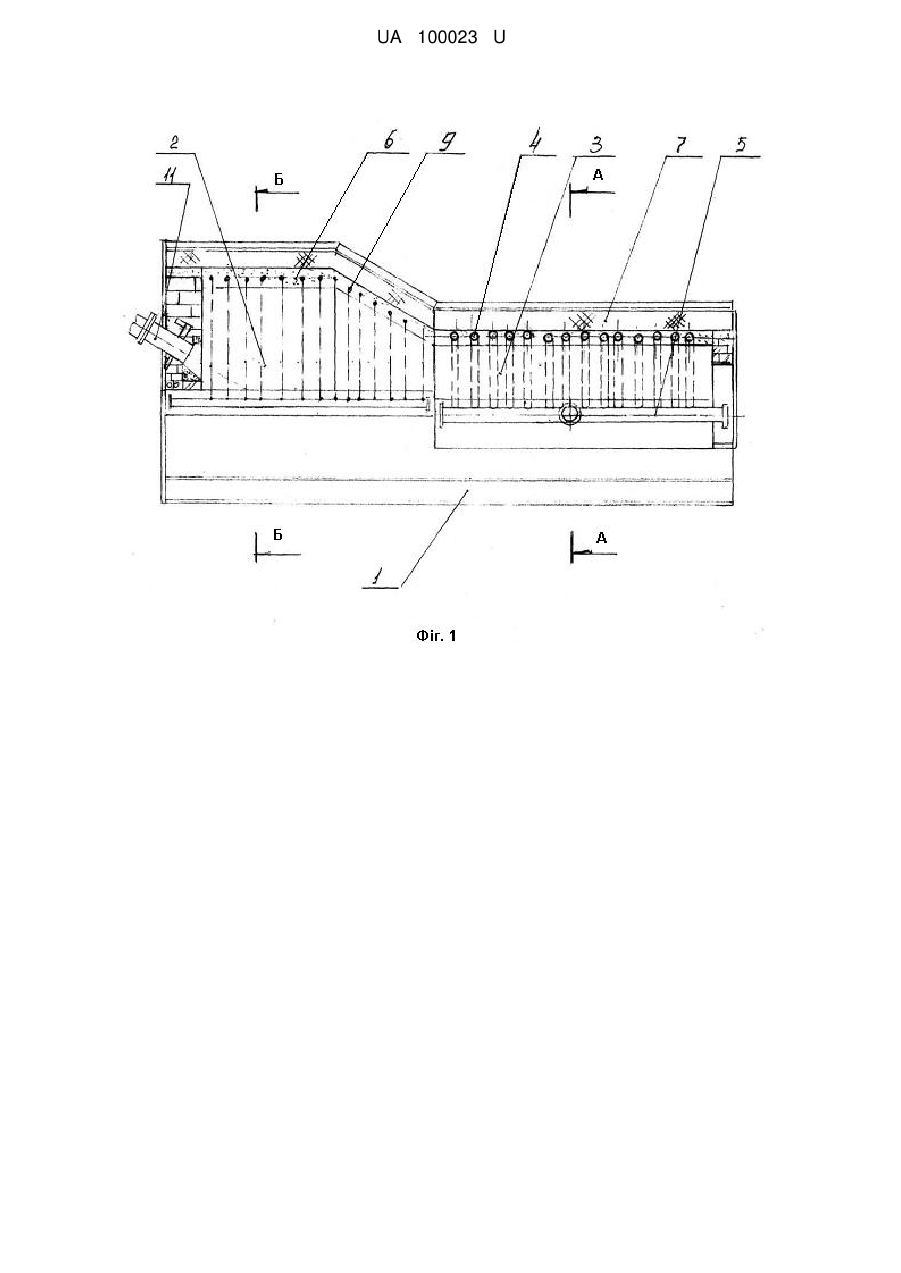

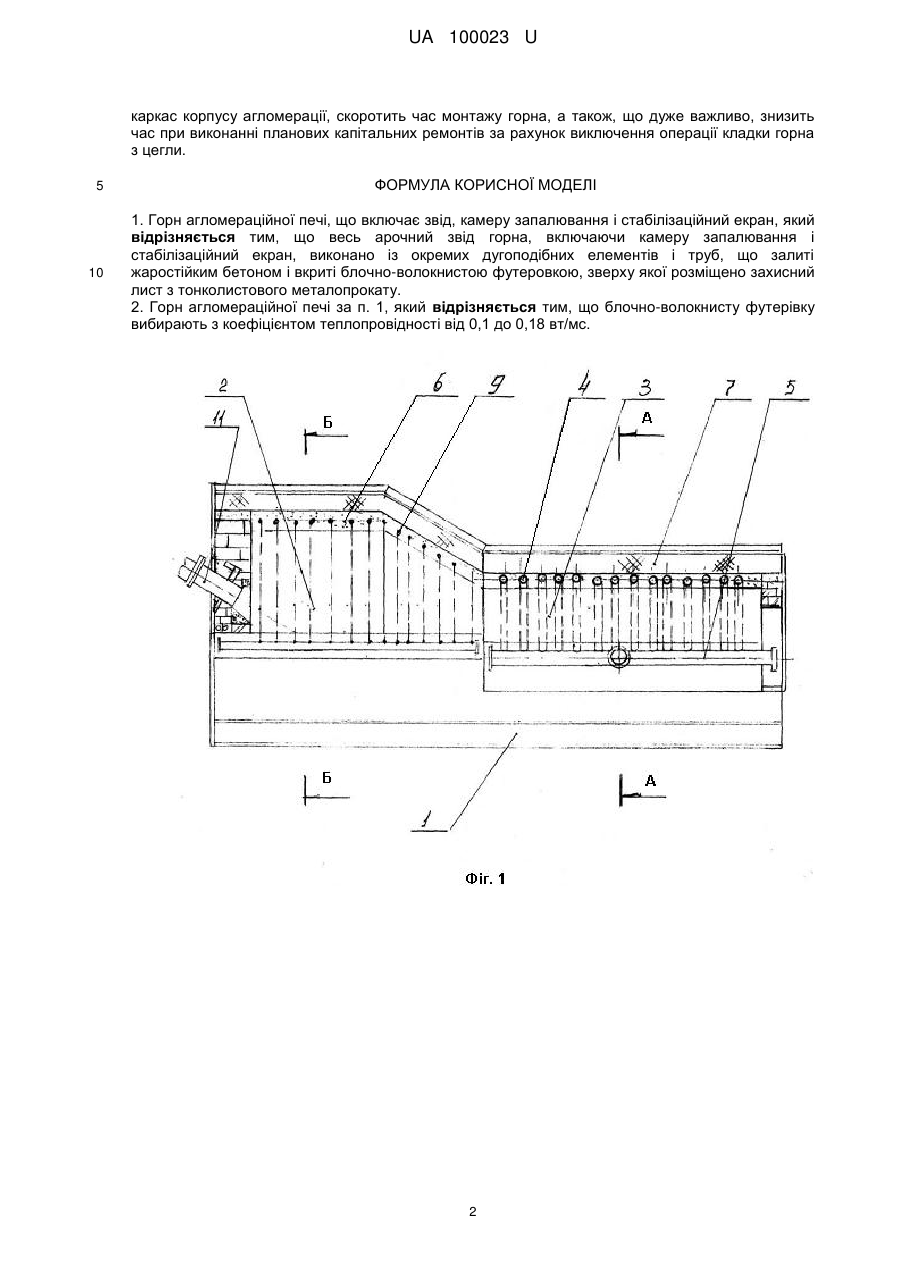

Реферат: Горн агломераційної печі включає звід, камеру запалювання і стабілізаційний екран. Весь арочний звід горна, включаючи камеру запалювання і стабілізаційний екран, виконано із окремих дугоподібних елементів і труб, що залиті жаростійким бетоном і вкриті блочноволокнистою футерівкою. Зверху якої розміщено захисний лист з тонколистового металопрокату. UA 100023 U (12) UA 100023 U UA 100023 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до агломераційного виробництва і може бути застосована в інших галузях, зокрема для нагрівання заготівок у ковальсько-пресовому виробництві, у термічних печах та інших термічних печах й інших нагрівальних пристроях. Відомі горни нагрівальних, обпалювальних, агломераційних печей, кладка яких виконана із жароміцної цегли, що має велику теплопровідність γ=0,30,8 вт/мс, сприяє підвищеній теплопередачі тепла за рахунок конвекції в навколишнє середовище і, як наслідок, викликає підвищену витрату енергоносія, у даному випадку газу та інших джерел тепла. Найбільш близькою до пропонованої корисної моделі є горн агломераційної машини [патент України № 89490 від 25.04.2014 г.], що містить камеру запалювання з арочним звідом, футеровані бокові стіни, які розміщуються на металевому каркасі, газові горілки, встановлені у торцевій стінці камери запалювання, а для підігрівання повітря, яке подається до горілок, встановлено блок трубопроводів, який виконано у вигляді арочного з'єднання з жаростійких труб, розміщений у задній частині горну - стабілізаційному екрані, котрий з'єднується з двома горизонтальними трубами, при цьому дугоподібні труби стабілізаційного екрану залиті у жаростійкий бетон, а зверху вкриваються вогнестійкою цеглою. Недоліком даного прототипу є підвищена витрата природного газу для виконання технологічної операції з нагрівання продукту, який поступає до пальників. Поставлена задача вирішується тим, що весь арочний звід горна, включаючи камеру запалювання й стабілізаційний екран, виконується із окремих дугоподібних елементів і труб, залитих жаростійким бетоном і вкритих блочно-волокнистою футеровкою, зверху якої розміщено захисний лист з тонколистового металопрокату. Блочно-волокнисту футерівку вибирають з коефіцієнтом теплопровідності від 0,1 до 0,18 вт/мс. Збільшення площі термоізоляції горна в цілому дозволить знизити втрати тепла у зоні запалювання горна, підвищити температуру в камері запалювання, а це позитивно вплине на процес горіння і, як наслідок, на економію природного газу. Заміна цеглової кладки на плити з мінеральної вати зменшить витрати цегли приблизно на 90 %, що, у свою чергу, знизить навантаження на силовий каркас корпусу, скоротить трудомісткість робіт, пов'язаних з монтажем горнів, а також знизить витрати при проведенні планових капітальних ремонтів. Суть пропонованої корисної моделі горна пояснюється кресленнями, в яких представлено: на фіг. 1 - горн агломераційної машини (загальний вид у повздовжньому розрізі); на фіг. 2 - те ж розріз А-А по фіг. 1; на фіг. 3 - те ж розріз Б-Б, згідно з фіг. 1, на фіг. 4 - те ж розріз В-В, згідно з фіг.2, на фіг. 5 - те ж розріз Г-Г, згідно з фіг.3. Пропонована корисна модель горна агломераційної печі, що складається із розміщених на металевому каркасі 1 (фіг. 1, 2) камери запалювання 2 (фіг. 1), стабілізаційного екрана 3 (фіг. 1), арочних труб 4 (фіг. 1, 2), горизонтальних труб 5 (фіг. 1, 2), які залито жаростійким бетоном 6 (фіг. 1, 2), поверх якого покладена блочно-волокниста футеровка 7 (фіг. 1, 2), що захищені зверху легкознімною металоконструкцією з тонкого листового металу 8 (фіг. 2, 4). Для зменшення теплових витрат у навколишнє середовище каркас камери запалювання горна виконаний у вигляді арочної конструкції із сортового прокату 9 (фіг. 1, 3, 5) і металевої сітки 10 (фіг.3, 5). Процес запалювання агломераційної шихти здійснюється за допомогою пальників 11 (фіг. 1). Укриття камери запалювання спільно зі стабілізаційним екраном блочно-волокнистої футерівки натомість вогнетривкої цегли дозволить знизити загальне вагове навантаження на каркас корпусу, покращить в цілому тепловий захист горна, що в підсумку дозволить знизити витрати природного газу. Горн агломераційної машини працює наступним чином. Процес спікання починається з моменту запалювання шихти, тепло від якої передається блоку повітроводів, а повітря, яке проходить крізь нагріті труби, нагрівається і, надходячи в пальників пристрій, покращує процес горіння, роблячи позитивний вплив на зниження витрат природного газу. Для виключення витрат тепла в навколишнє середовище через кладку горна блок трубопроводів стабілізаційного екрану і металевий каркас камери запалювання заливають термостійким бетоном, а зверху укривають блочно -волокнистою футеровкою. Коефіцієнт теплопровідності цеглової кладки укриття горна становить 0,30,8 вт/мс, а блочно-волокнистої футерівки 0,1-0,18 вт/мс, що наочно вказує на ефективність прийнятого рішення. Пропонована конструкція забезпечить зниження витрати природного газу за рахунок зменшення теплових витрат в навколишнє середовище, знизить питоме навантаження на 1 UA 100023 U каркас корпусу агломерації, скоротить час монтажу горна, а також, що дуже важливо, знизить час при виконанні планових капітальних ремонтів за рахунок виключення операції кладки горна з цегли. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Горн агломераційної печі, що включає звід, камеру запалювання і стабілізаційний екран, який відрізняється тим, що весь арочний звід горна, включаючи камеру запалювання і стабілізаційний екран, виконано із окремих дугоподібних елементів і труб, що залиті жаростійким бетоном і вкриті блочно-волокнистою футеровкою, зверху якої розміщено захисний лист з тонколистового металопрокату. 2. Горн агломераційної печі за п. 1, який відрізняється тим, що блочно-волокнисту футерівку вибирають з коефіцієнтом теплопровідності від 0,1 до 0,18 вт/мс. 2 UA 100023 U 3 UA 100023 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
