Ручний візок для підйому та переміщення вулика

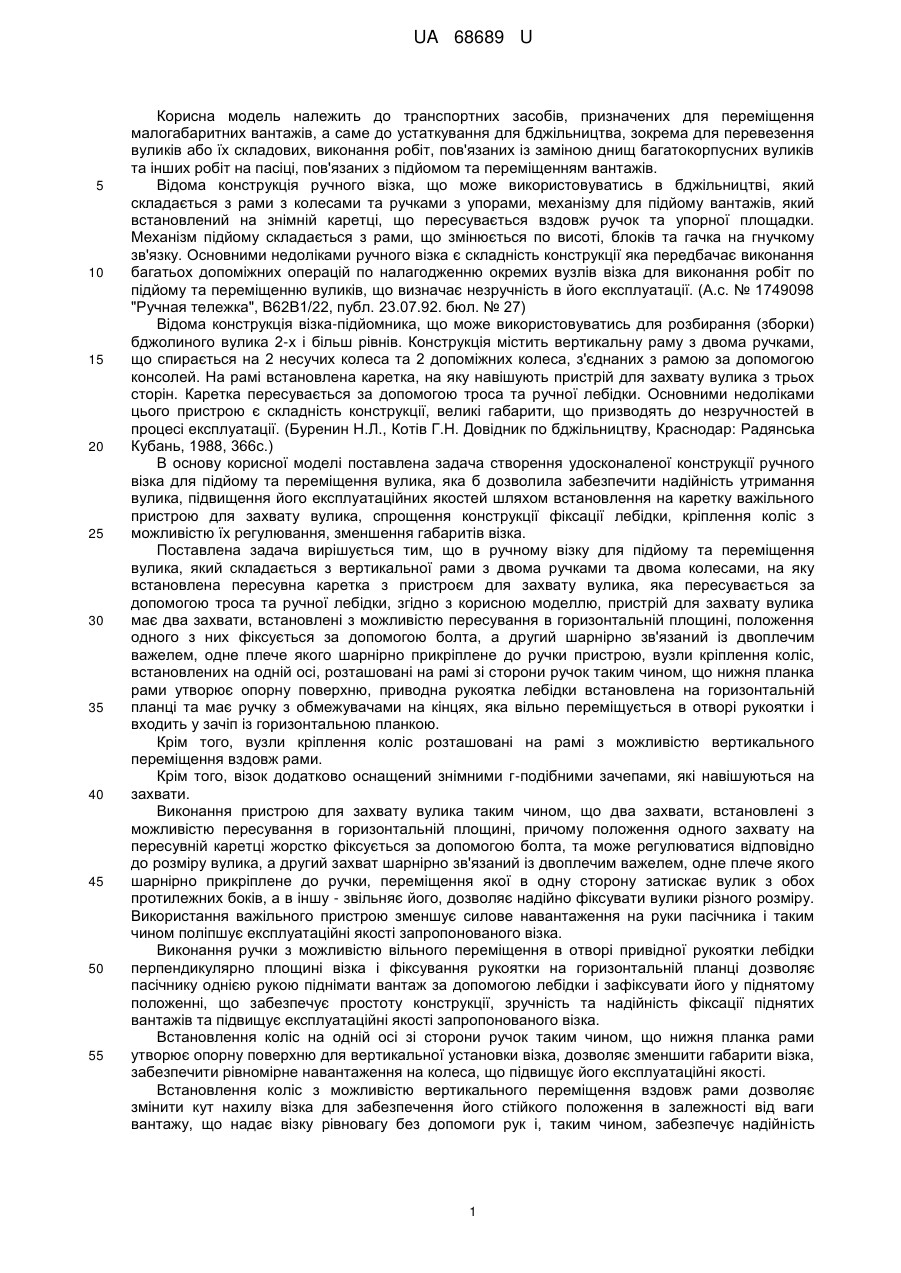

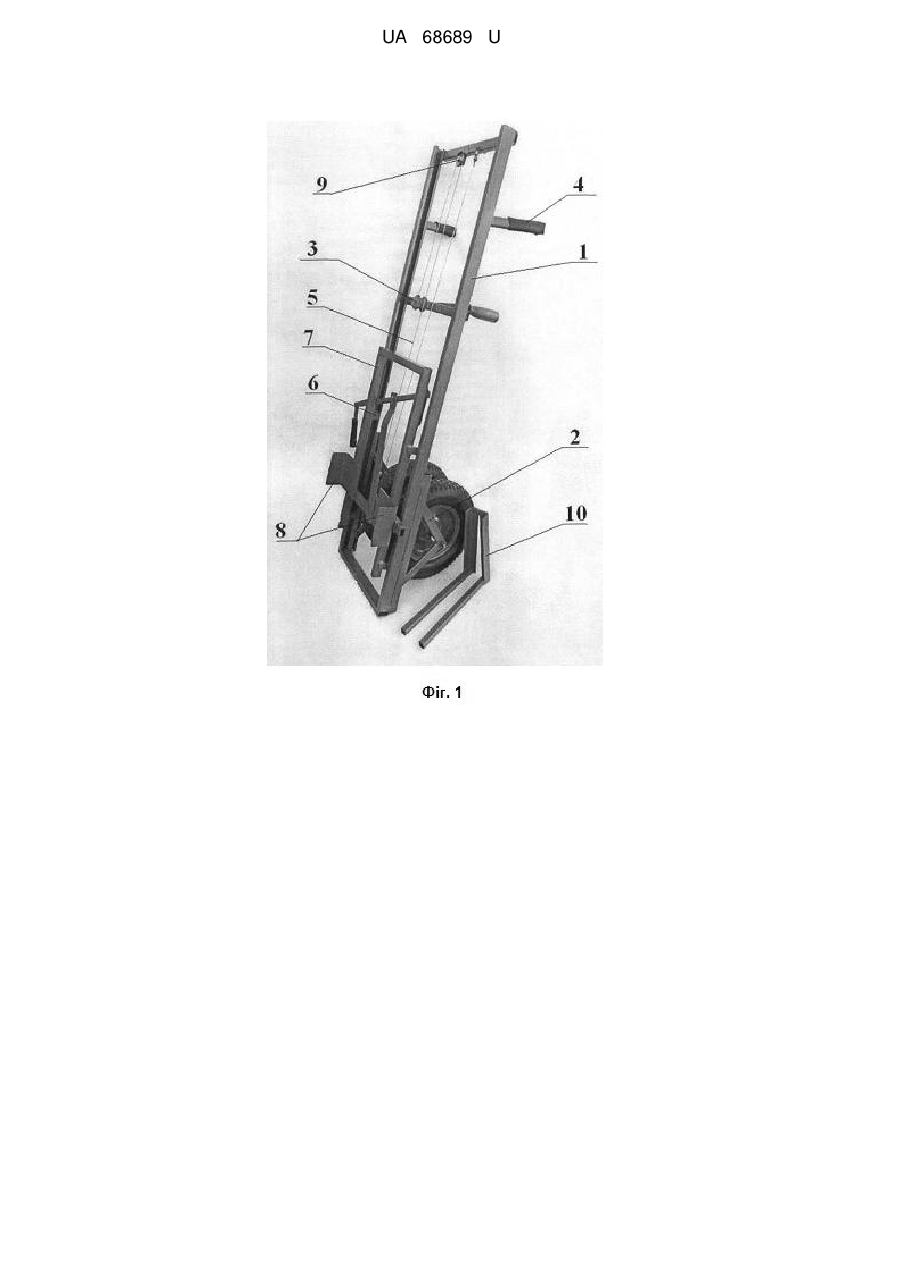

Реферат: Ручний візок для підйому та переміщення вулика складається з вертикальної рами з двома ручками та двома колесами, на яку встановлена пересувна каретка з пристроєм для захвату вулика, яка пересувається за допомогою троса та ручної лебідки. Пристрій для захвату вулика має два захвати, встановлені з можливістю пересування в горизонтальній площині, положення одного з них фіксується за допомогою болта, а другий шарнірно зв'язаний із двоплечим важелем. UA 68689 U (54) РУЧНИЙ ВІЗОК ДЛЯ ПІДЙОМУ ТА ПЕРЕМІЩЕННЯ ВУЛИКА UA 68689 U UA 68689 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до транспортних засобів, призначених для переміщення малогабаритних вантажів, а саме до устаткування для бджільництва, зокрема для перевезення вуликів або їх складових, виконання робіт, пов'язаних із заміною днищ багатокорпусних вуликів та інших робіт на пасіці, пов'язаних з підйомом та переміщенням вантажів. Відома конструкція ручного візка, що може використовуватись в бджільництві, який складається з рами з колесами та ручками з упорами, механізму для підйому вантажів, який встановлений на знімній каретці, що пересувається вздовж ручок та упорної площадки. Механізм підйому складається з рами, що змінюється по висоті, блоків та гачка на гнучкому зв'язку. Основними недоліками ручного візка є складність конструкції яка передбачає виконання багатьох допоміжних операцій по налагодженню окремих вузлів візка для виконання робіт по підйому та переміщенню вуликів, що визначає незручність в його експлуатації. (А.с. № 1749098 "Ручная тележка", В62В1/22, публ. 23.07.92. бюл. № 27) Відома конструкція візка-підйомника, що може використовуватись для розбирання (зборки) бджолиного вулика 2-х і більш рівнів. Конструкція містить вертикальну раму з двома ручками, що спирається на 2 несучих колеса та 2 допоміжних колеса, з'єднаних з рамою за допомогою консолей. На рамі встановлена каретка, на яку навішують пристрій для захвату вулика з трьох сторін. Каретка пересувається за допомогою троса та ручної лебідки. Основними недоліками цього пристрою є складність конструкції, великі габарити, що призводять до незручностей в процесі експлуатації. (Буренин Н.Л., Котів Г.Н. Довідник по бджільництву, Краснодар: Радянська Кубань, 1988, 366с.) В основу корисної моделі поставлена задача створення удосконаленої конструкції ручного візка для підйому та переміщення вулика, яка б дозволила забезпечити надійність утримання вулика, підвищення його експлуатаційних якостей шляхом встановлення на каретку важільного пристрою для захвату вулика, спрощення конструкції фіксації лебідки, кріплення коліс з можливістю їх регулювання, зменшення габаритів візка. Поставлена задача вирішується тим, що в ручному візку для підйому та переміщення вулика, який складається з вертикальної рами з двома ручками та двома колесами, на яку встановлена пересувна каретка з пристроєм для захвату вулика, яка пересувається за допомогою троса та ручної лебідки, згідно з корисною моделлю, пристрій для захвату вулика має два захвати, встановлені з можливістю пересування в горизонтальній площині, положення одного з них фіксується за допомогою болта, а другий шарнірно зв'язаний із двоплечим важелем, одне плече якого шарнірно прикріплене до ручки пристрою, вузли кріплення коліс, встановлених на одній осі, розташовані на рамі зі сторони ручок таким чином, що нижня планка рами утворює опорну поверхню, приводна рукоятка лебідки встановлена на горизонтальній планці та має ручку з обмежувачами на кінцях, яка вільно переміщується в отворі рукоятки і входить у зачіп із горизонтальною планкою. Крім того, вузли кріплення коліс розташовані на рамі з можливістю вертикального переміщення вздовж рами. Крім того, візок додатково оснащений знімними г-подібними зачепами, які навішуються на захвати. Виконання пристрою для захвату вулика таким чином, що два захвати, встановлені з можливістю пересування в горизонтальній площині, причому положення одного захвату на пересувній каретці жорстко фіксується за допомогою болта, та може регулюватися відповідно до розміру вулика, а другий захват шарнірно зв'язаний із двоплечим важелем, одне плече якого шарнірно прикріплене до ручки, переміщення якої в одну сторону затискає вулик з обох протилежних боків, а в іншу - звільняє його, дозволяє надійно фіксувати вулики різного розміру. Використання важільного пристрою зменшує силове навантаження на руки пасічника і таким чином поліпшує експлуатаційні якості запропонованого візка. Виконання ручки з можливістю вільного переміщення в отворі привідної рукоятки лебідки перпендикулярно площині візка і фіксування рукоятки на горизонтальній планці дозволяє пасічнику однією рукою піднімати вантаж за допомогою лебідки і зафіксувати його у піднятому положенні, що забезпечує простоту конструкції, зручність та надійність фіксації піднятих вантажів та підвищує експлуатаційні якості запропонованого візка. Встановлення коліс на одній осі зі сторони ручок таким чином, що нижня планка рами утворює опорну поверхню для вертикальної установки візка, дозволяє зменшити габарити візка, забезпечити рівномірне навантаження на колеса, що підвищує його експлуатаційні якості. Встановлення коліс з можливістю вертикального переміщення вздовж рами дозволяє змінити кут нахилу візка для забезпечення його стійкого положення в залежності від ваги вантажу, що надає візку рівновагу без допомоги рук і, таким чином, забезпечує надійність 1 UA 68689 U 5 10 15 20 25 утримання вантажу, зменшує силове навантаження на руки пасічника та додатково поліпшує експлуатаційні якості візка. Додаткове оснащення візка знімними г-подібними зачепами, які навішуються на захвати, дозволяє установити на них основу вулика будь-якого типу, підхопивши його знизу. Використання знімних зачепів зменшує габарити візка, а простота встановлення на каретку зачепів підвищує експлуатаційні якості візка, забезпечуючи можливість підіймати та переміщати вулики незалежно від їх конструкції. На кресленні, що додається, зображений ручний візок для підйому та переміщення вуликів. Візок для підйому та переміщення вуликів містить раму 1, на якій розташовані вузли кріплення коліс 2, приводна рукоятка лебідки 3, ручки візка 4, трос лебідки 5, ручка пристрою для захвату вулика 6, розташованого на пересувній каретці 7, захвати 8, блок лебідки 9, додаткові г-подібні зачепи 10. Для підйому вулика необхідно підкотити візок до вулика впритул і поставити його у вертикальне положення на опору - нижню планку рами. За допомогою лебідки підвести захвати до вулика та шляхом переміщення ручки пристрою для захвату вулика затиснути вулик, попередньо відрегулювавши болтом положення відповідного захвату так, щоб відстань між захватами відповідала розміру вулика. Таким чином, відповідно регулюється необхідне зусилля для затискання вулика конкретного розміру. Якщо вулики мають однакові розміри подальше регулювання положення захвату болтом не потрібне. Потім лебідкою піднімають каретку разом із вуликом на необхідну висоту за допомогою ручки лебідки шляхом переміщення ручки в отворі до зачеплення її за горизонтальну планку, на якій встановлена привідна рукоятки лебідки. Візок утримують за ручки візка, змінюють кут нахилу візка, звільняючи від упора на нижню планку рами, і переміщують вантаж. В залежності від ваги вантажу кут нахилу візка при зупинці та постановці його на упор можна змінити, для чого вузли кріплення коліс переміщують вздовж рами. Для деяких типів вуликів необхідно при їх переміщенні фіксувати їх знизу, для чого на захвати встановлюють г-подібні зачепи. Таким чином, заявлений візок, який має просту конструкцію, невеликі габарити, забезпечує надійність утримання вулика будь-якого типу та зручність при його експлуатації. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Ручний візок для підйому та переміщення вулика, що складається з вертикальної рами з двома ручками та двома колесами, на яку встановлена пересувна каретка з пристроєм для захвату вулика, яка пересувається за допомогою троса та ручної лебідки, який відрізняється тим, що пристрій для захвату вулика має два захвати, встановлені з можливістю пересування в горизонтальній площині, положення одного з них фіксується за допомогою болта, а другий шарнірно зв'язаний із двоплечим важелем, одне плече якого шарнірно прикріплене до ручки пристрою, вузли кріплення коліс, встановлених на одній осі, розташовані на рамі зі сторони ручок таким чином, що нижня планка рами утворює опорну поверхню, приводна рукоятка лебідки встановлена на горизонтальній планці та має ручку з обмежувачами на кінцях, яка вільно переміщується в отворі рукоятки і входить у зачіп із горизонтальною планкою. 2. Ручний візок за п. 1, який відрізняється тим, що вузли кріплення коліс розташовані на рамі з можливістю вертикального переміщення вздовж рами. 3. Ручний візок за п. 1 або п. 2, який відрізняється тим, що візок додатково оснащений знімними г-подібними зачепами, які навішуються на захвати. 2 UA 68689 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
