Закупорювальна система

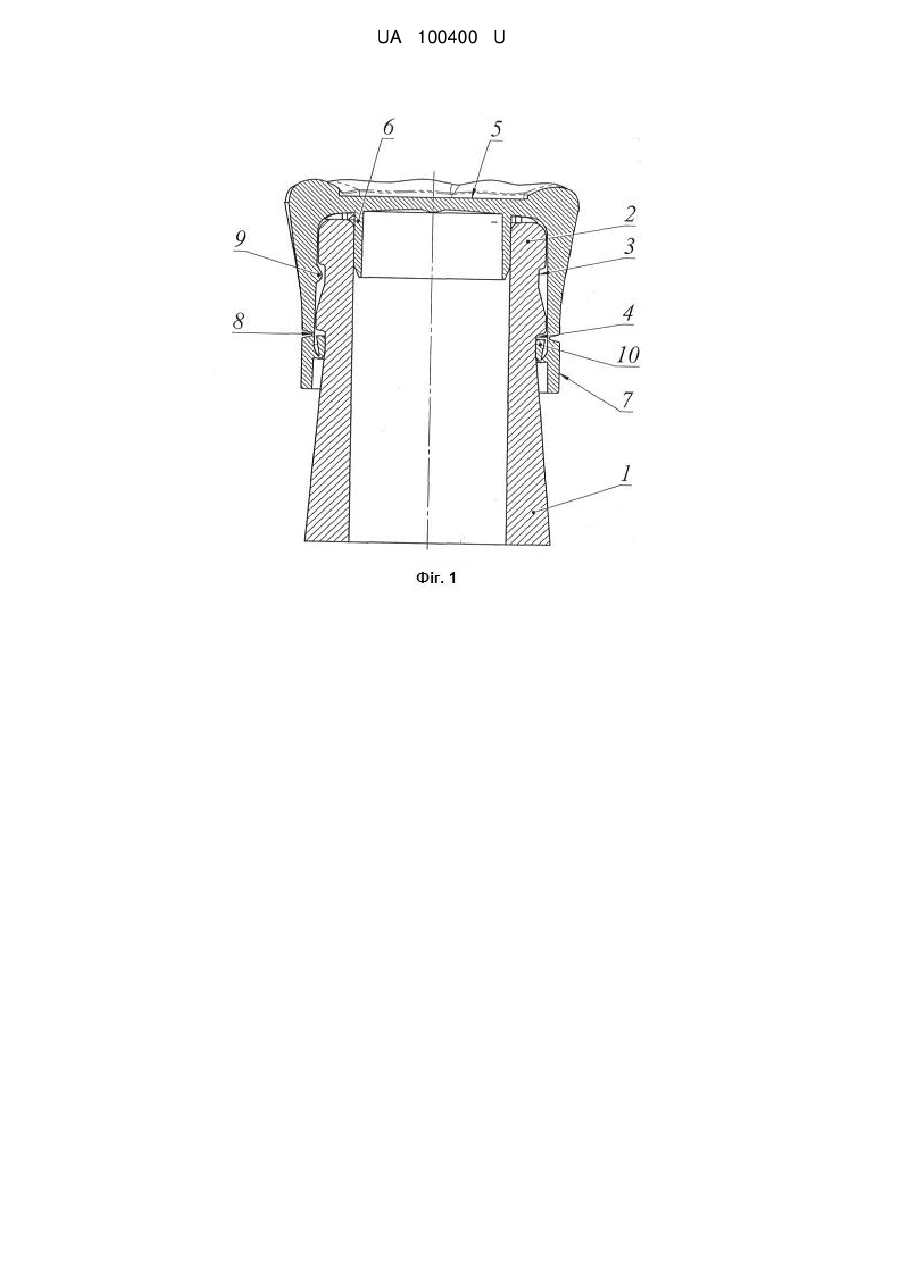

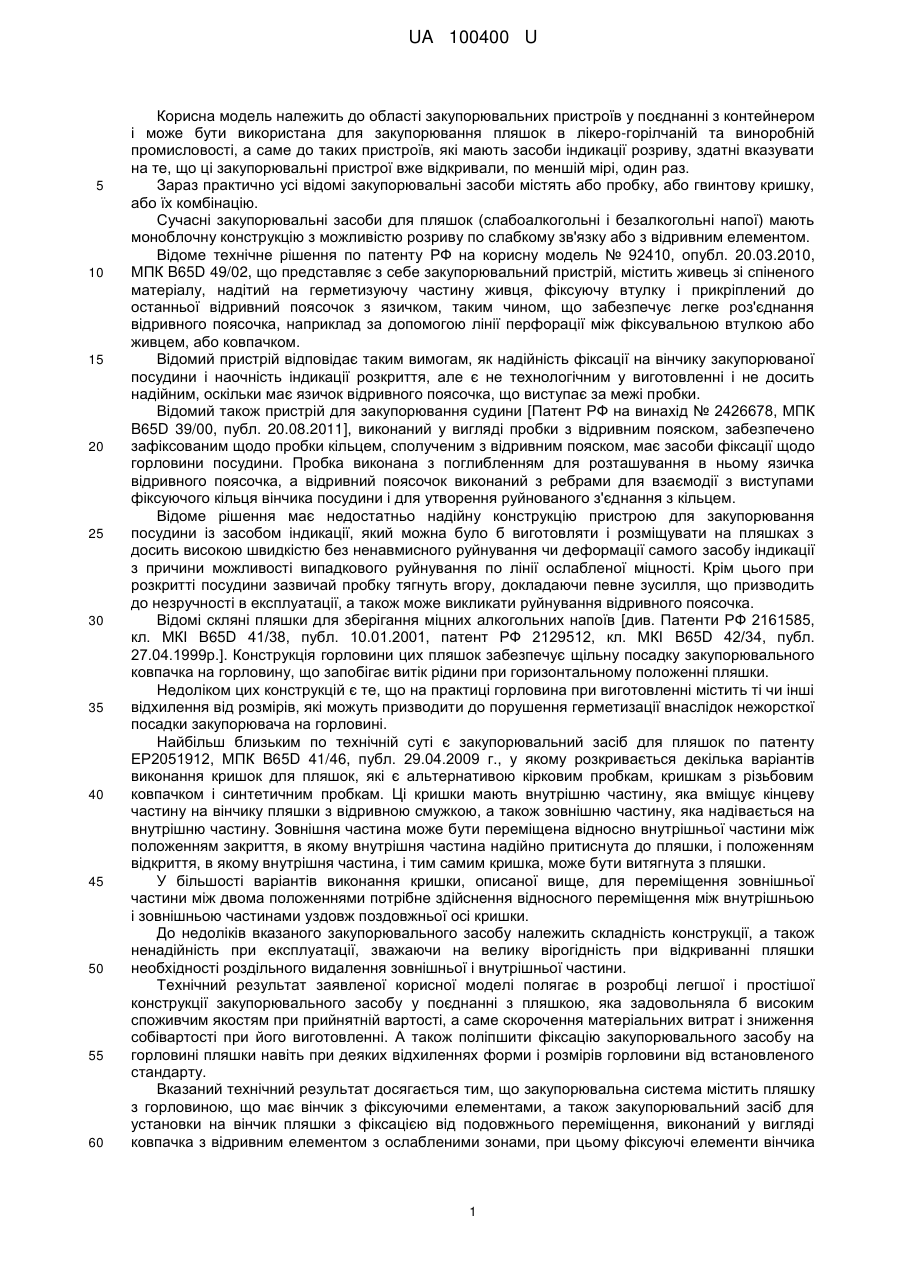

Реферат: Закупорювальна система містить пляшку з горловиною, має вінчик з фіксуючими елементами, а також закупорювальний засіб для установки на вінчик пляшки з фіксацією від подовжнього переміщення, виконаний у вигляді ковпачка, що має відривний елемент з ослабленими зонами. Фіксуючі елементи вінчика пляшки виконані у вигляді кільцевих канавок, розташованих нижче торця вінчика пляшки, а ковпачок виконаний у вигляді єдиної деталі монолітним з полімерного матеріалу з кільцевим елементом ущільнювача на внутрішній торцевій поверхні, що розміщується в горловині пляшки, при цьому ковпачок і відривний елемент має у відповідь фіксуючі елемент з можливістю утворення зчеплення з вінчиком пляшки. UA 100400 U (54) ЗАКУПОРЮВАЛЬНА СИСТЕМА UA 100400 U UA 100400 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області закупорювальних пристроїв у поєднанні з контейнером і може бути використана для закупорювання пляшок в лікеро-горілчаній та виноробній промисловості, а саме до таких пристроїв, які мають засоби індикації розриву, здатні вказувати на те, що ці закупорювальні пристрої вже відкривали, по меншій мірі, один раз. Зараз практично усі відомі закупорювальні засоби містять або пробку, або гвинтову кришку, або їх комбінацію. Сучасні закупорювальні засоби для пляшок (слабоалкогольні і безалкогольні напої) мають моноблочну конструкцію з можливістю розриву по слабкому зв'язку або з відривним елементом. Відоме технічне рішення по патенту РФ на корисну модель № 92410, опубл. 20.03.2010, МПК B65D 49/02, що представляє з себе закупорювальний пристрій, містить живець зі спіненого матеріалу, надітий на герметизуючу частину живця, фіксуючу втулку і прикріплений до останньої відривний поясочок з язичком, таким чином, що забезпечує легке роз'єднання відривного поясочка, наприклад за допомогою лінії перфорації між фіксувальною втулкою або живцем, або ковпачком. Відомий пристрій відповідає таким вимогам, як надійність фіксації на вінчику закупорюваної посудини і наочність індикації розкриття, але є не технологічним у виготовленні і не досить надійним, оскільки має язичок відривного поясочка, що виступає за межі пробки. Відомий також пристрій для закупорювання судини [Патент РФ на винахід № 2426678, МПК B65D 39/00, публ. 20.08.2011], виконаний у вигляді пробки з відривним пояском, забезпечено зафіксованим щодо пробки кільцем, сполученим з відривним пояском, має засоби фіксації щодо горловини посудини. Пробка виконана з поглибленням для розташування в ньому язичка відривного поясочка, а відривний поясочок виконаний з ребрами для взаємодії з виступами фіксуючого кільця вінчика посудини і для утворення руйнованого з'єднання з кільцем. Відоме рішення має недостатньо надійну конструкцію пристрою для закупорювання посудини із засобом індикації, який можна було б виготовляти і розміщувати на пляшках з досить високою швидкістю без ненавмисного руйнування чи деформації самого засобу індикації з причини можливості випадкового руйнування по лінії ослабленої міцності. Крім цього при розкритті посудини зазвичай пробку тягнуть вгору, докладаючи певне зусилля, що призводить до незручності в експлуатації, а також може викликати руйнування відривного поясочка. Відомі скляні пляшки для зберігання міцних алкогольних напоїв [див. Патенти РФ 2161585, кл. МКІ B65D 41/38, публ. 10.01.2001, патент РФ 2129512, кл. МКІ B65D 42/34, публ. 27.04.1999р.]. Конструкція горловини цих пляшок забезпечує щільну посадку закупорювального ковпачка на горловину, що запобігає витік рідини при горизонтальному положенні пляшки. Недоліком цих конструкцій є те, що на практиці горловина при виготовленні містить ті чи інші відхилення від розмірів, які можуть призводити до порушення герметизації внаслідок нежорсткої посадки закупорювача на горловині. Найбільш близьким по технічній суті є закупорювальний засіб для пляшок по патенту ЕР2051912, МПК B65D 41/46, публ. 29.04.2009 г., у якому розкривається декілька варіантів виконання кришок для пляшок, які є альтернативою кірковим пробкам, кришкам з різьбовим ковпачком і синтетичним пробкам. Ці кришки мають внутрішню частину, яка вміщує кінцеву частину на вінчику пляшки з відривною смужкою, а також зовнішню частину, яка надівається на внутрішню частину. Зовнішня частина може бути переміщена відносно внутрішньої частини між положенням закриття, в якому внутрішня частина надійно притиснута до пляшки, і положенням відкриття, в якому внутрішня частина, і тим самим кришка, може бути витягнута з пляшки. У більшості варіантів виконання кришки, описаної вище, для переміщення зовнішньої частини між двома положеннями потрібне здійснення відносного переміщення між внутрішньою і зовнішньою частинами уздовж поздовжньої осі кришки. До недоліків вказаного закупорювального засобу належить складність конструкції, а також ненадійність при експлуатації, зважаючи на велику вірогідність при відкриванні пляшки необхідності роздільного видалення зовнішньої і внутрішньої частини. Технічний результат заявленої корисної моделі полягає в розробці легшої і простішої конструкції закупорювального засобу у поєднанні з пляшкою, яка задовольняла б високим споживчим якостям при прийнятній вартості, а саме скорочення матеріальних витрат і зниження собівартості при його виготовленні. А також поліпшити фіксацію закупорювального засобу на горловині пляшки навіть при деяких відхиленнях форми і розмірів горловини від встановленого стандарту. Вказаний технічний результат досягається тим, що закупорювальна система містить пляшку з горловиною, що має вінчик з фіксуючими елементами, а також закупорювальний засіб для установки на вінчик пляшки з фіксацією від подовжнього переміщення, виконаний у вигляді ковпачка з відривним елементом з ослабленими зонами, при цьому фіксуючі елементи вінчика 1 UA 100400 U 5 10 15 20 25 30 35 40 45 50 55 пляшки виконані у вигляді кільцевої канавки, розташованої нижче торця вінчика пляшки, а ковпачок виконаний у вигляді єдиної монолітної деталі з полімерного матеріалу з кільцевим елементом ущільнювача на внутрішній торцевій поверхні, що розміщується в горловині пляшки, причому ковпачок і відривний елемент мають фіксуючі елементи у відповідь з можливістю утворення зчеплення з вінчиком пляшки. У окремому випадку виконання корисної моделі фіксуючий елемент ковпачка виконаний на його внутрішній поверхні у вигляді суцільного або переривчастого кільцевого виступу для осьової фіксації засобу на вінчику пляшки при повторному закриванні після першого розкриття. У окремому випадку виконання корисної моделі фіксуючий елемент відривного елемента виконаний на його внутрішній поверхні у вигляді кільцевого виступу, орієнтованого до подовжньої осі закупорювального засобу з можливістю фіксації на пляшці в осьовому напрямі. Виконання фіксуючих елементів у вигляді кільцевих канавок, розташованих нижче торця вінчика пляшки, забезпечує зчіплюючу посадку ковпачка з відривним елементом на горловині пляшки. Виконання ковпачка у вигляді єдиної монолітної деталі з полімерного матеріалу з кільцевим елементом ущільнювача на внутрішній торцевій поверхні, що розміщується в горловині пляшки, спрощує конструкцію виробу, скорочує матеріальні витрати, знижує собівартість при його виготовленні, а також покращує герметичність закупорювача і його фіксацію в горловині пляшки. Виконання на внутрішній поверхні ковпачка фіксуючого елемента у вигляді суцільного або переривчастого кільцевого виступу дозволяє забезпечити осьову фіксацію ковпачка на пляшці при повторному закриванні на вінчик пляшки після першого розкриття. Виконання на внутрішній поверхні відривного елемента фіксуючого елемента у вигляді кільцевого виступу забезпечує фіксацію на пляшці в осьовому напрямі з орієнтацією до подовжньої осі закупорювального засобу. При закупорюванні відгинається і фіксується в канавці вінчика пляшки в осьовому напрямі. Це забезпечує міцне утримання закупорювального засобу на пляшці при зберіганні і транспортуванні. Можливість здійснення корисної моделі, охарактеризованою приведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального засобу, виконаного відповідно до справжнього технічного рішення. На фіг. 1 зображений загальний вигляд закупорювальної системи в розрізі, на фіг. 2 загальний вигляд в об'ємі. Закупорювальна система містить пляшку з горловиною 1, що має вінчик 2 з фіксуючими елементами у вигляді канавок 3 і 4, розташованих нижче торця вінчика пляшки. Закупорювальна система містить ковпачок 5, виконаний у вигляді єдиної деталі монолітним з полімерного матеріалу з кільцевим елементом ущільнювача 6 на внутрішній торцевій поверхні, розміщуваним в горловині пляшки. Ковпачок 5 також має відривний елемент 7 з ослабленими зонами 8. На внутрішній поверхні ковпачка є фіксуючий елемент, виконаний у вигляді суцільного або переривчастого кільцевого виступу 9 для фіксації в канавці 3 вінчика 2 пляшки. Відривний елемент 7 має фіксуючий елемент, виконаний на його внутрішній поверхні у вигляді гнучкого кільцевого виступу 10, для фіксації в канавці 4 вінчика пляшки. Відривний елемент 7 виконаний із захопленням у вигляді язичка 11 для зручності користування. Елемент ущільнювача 6 ковпачка 5 призначений для герметичної установки в горловині пляшки, забезпечуючи також осьову фіксацію на пляшці при повторному закриванні після першого розкриття. Відривний елемент 7 виконаний з ослабленими зонами 8 (наприклад ослабленим перерізом стінки) з можливістю відриву при першому розкритті, забезпечуючи при цьому високий рівень захисту від несанкціонованого розкриття. Гнучкий кільцевий виступ 10 відривного елемента 7 виконаний на її внутрішній поверхні, орієнтований до подовжньої осі закупорювального засобу з можливістю фіксації на пляшці в осьовому напрямі. При закупорюванні відгинається і фіксується в канавці 4 вінчик 2 пляшки в осьовому напрямі. Це забезпечує міцне утримання закупорювального засобу на пляшці при зберіганні і транспортуванні. Фіксуючі елементи, виконані на внутрішній бічній поверхні ковпачка 5 у вигляді суцільного або переривчастого кільцевого виступу 9, призначені для осьової фіксації в канавці 3 вінчика 2 пляшки при повторному закриванні пляшки після першого розкриття. При першому розкритті шляхом захоплення язичка 11 відривний елемент 7 від'єднується вручну по ослаблених зонах 8, після чого ковпачок 5 з елементом ущільнювача 6 легко знімається з вінчика пляшки. 2 UA 100400 U 5 10 15 20 25 30 Закупорювальний засіб виконаний у вигляді єдиної монолітної деталі з полімерного матеріалу, здатне вміщувати частину вінчика пляшки, ним легко і зручно користуватися. Закупорювання пляшки виконується натисненням зверху вниз за допомогою закупорювальної машини (не показана). Справжнє технічне рішення описане з посиланням на переважні варіанти його здійснення, фахівцям в цій області повинно бути зрозуміло, що можливі і інші його варіанти. Наприклад, спрощене виконання закупорювального засобу, в якому ковпачок 5 може бути виконаний без фіксуючих додаткових елементів 9, як окремий виріб, забезпечуючи також можливість розкриття. Елемент ущільнювача 6 у такому разі забезпечує фіксацію ковпачка 5 на пляшці в осьовому напрямі з достатнім зусиллям. Пропоноване технічне рішення забезпечує створення закупорювального засобу, який придатний для застосування у поєднанні з пляшкою, має засоби виявлення ушкодження, причому такі закупорювальні засоби придатні для виготовлення способом литого формування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Закупорювальна система, що містить пляшку з горловиною, що має вінчик з фіксуючими елементами, а також закупорювальний засіб для установки на вінчик пляшки з фіксацією від подовжнього переміщення, виконаний у вигляді ковпачка, що має відривний елемент з ослабленими зонами, яка відрізняється тим, що фіксуючі елементи вінчика пляшки виконані у вигляді кільцевих канавок, розташованих нижче торця вінчика пляшки, а ковпачок виконаний у вигляді єдиної деталі монолітним з полімерного матеріалу з кільцевим елементом ущільнювача на внутрішній торцевій поверхні, що розміщується в горловині пляшки, при цьому ковпачок і відривний елемент має у відповідь фіксуючий елемент з можливістю утворення зчеплення з вінчиком пляшки. 2. Закупорювальна система за п. 1, яка відрізняється тим, що фіксуючий елемент ковпачка виконаний на його внутрішній поверхні у вигляді суцільного або переривчастого кільцевого виступу для осьової фіксації засобу на вінчику пляшки при повторному закриванні після першого розкриття. 3. Закупорювальна система за п. 1, яка відрізняється тим, що фіксуючий елемент відривного елемента виконаний на його внутрішній поверхні у вигляді кільцевого виступу, орієнтованого до подовжньої осі закупорювального засобу з можливістю фіксації на пляшці в осьовому напрямі. 3 UA 100400 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
